AUTOCAD——拉伸命令、拉长命令

拉伸命令用于拖拉选择的对象，且使对象的形状发生改变。

执行方式

命令行：STRETCH（快捷键：S）

菜单栏：修改→拉伸

工具栏：拉伸命令图标

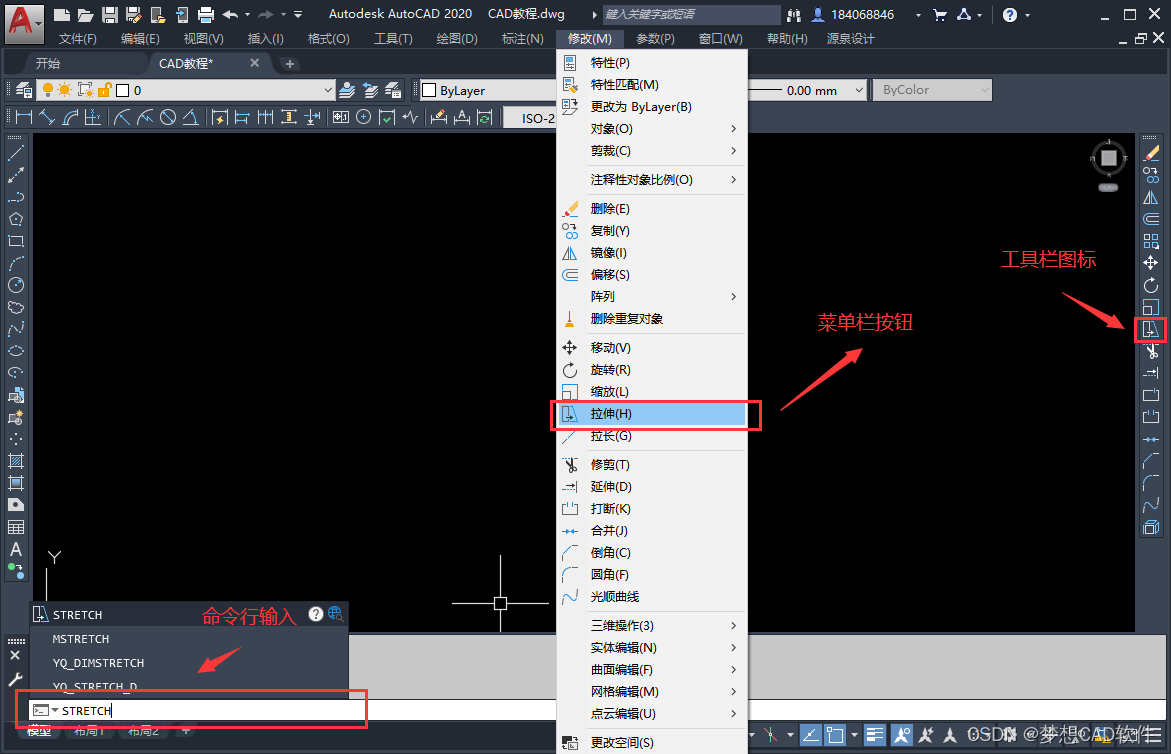

“拉伸命令操作命令位置”界面

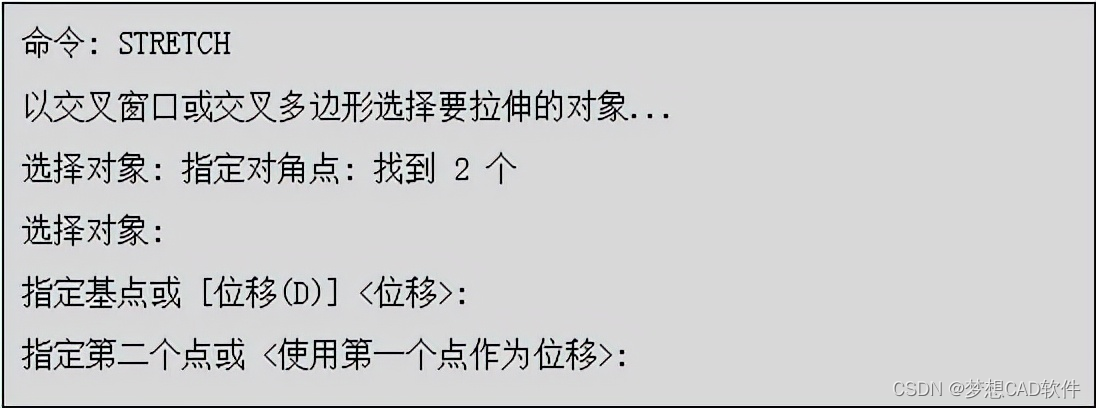

执行以上命令后，命令行会显示以下信息：

选项说明

（1）选择对象：指定对象中要拉伸的部分。

（2）基点：指定基点，将计算自该基点的拉伸的偏移。此基点可以位于拉伸的区域的外部。

（3）第二点：指定第二个点，该点定义拉伸的距离和方向。从基点到此点的距离和方向将定义对象的选定部分拉伸的距离和方向。

（4）使用第一点作为位移：指定拉伸距离和方向将基于图形中的 0,0,0 坐标到指定基点的距离和方向。

（5）位移：指定拉伸的相对距离和方向。

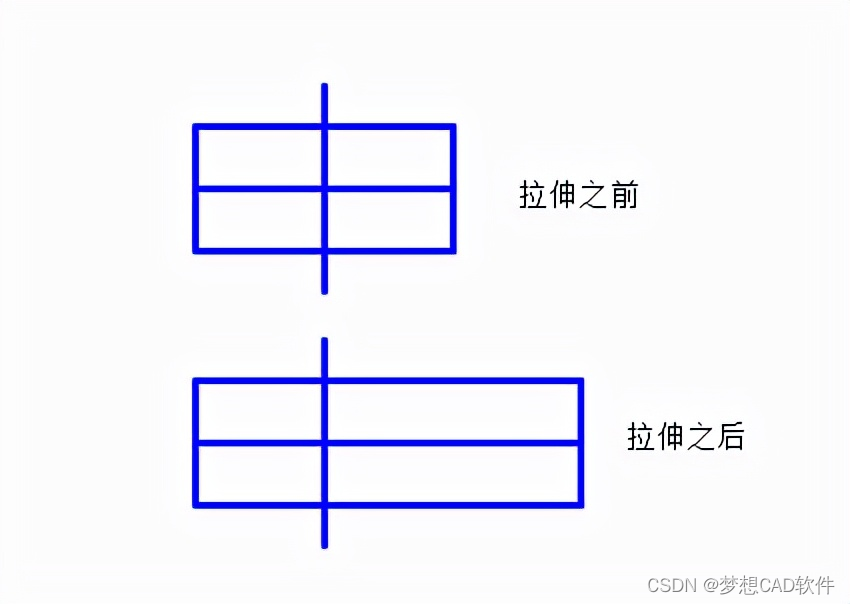

拉伸对象效果：

更改对象的长度或圆弧的包含角。

执行方式

命令行：LENGTHEN（快捷键：LEN）

菜单栏：修改→拉长

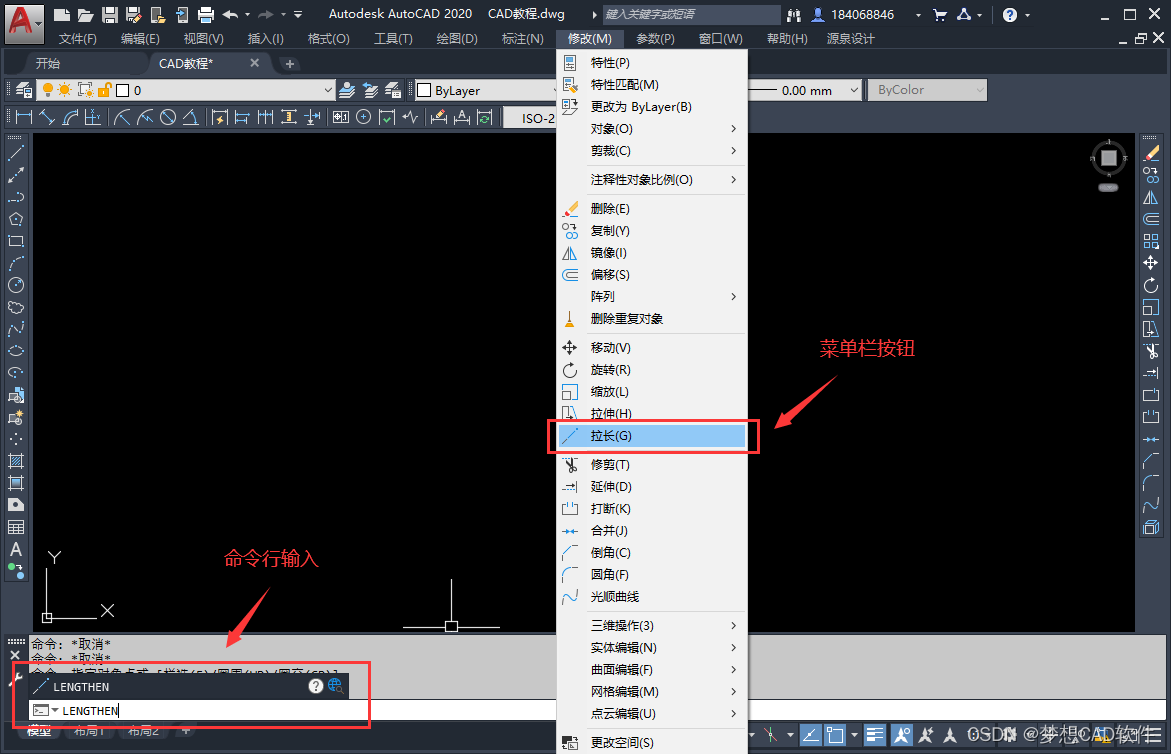

“拉长命令操作命令位置”界面

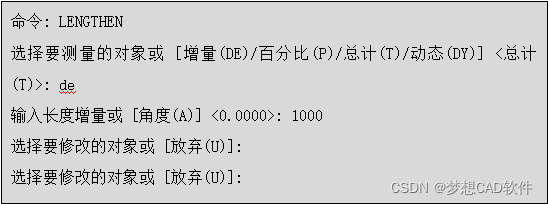

执行以上命令后，命令行会显示以下信息：

选项说明

（1）增量：用指定增加量的方法改变对象的长度或角度。

（2）百分比：用指定占总长度百分比的方法改变圆弧或直线的长度。

（3）总计：用指定新总长度或总角度的方法改变对象的长度或角度。

（4）动态：在此模式下，可以使用拖拉鼠标的方法来动态的改变对象的长度或角度。

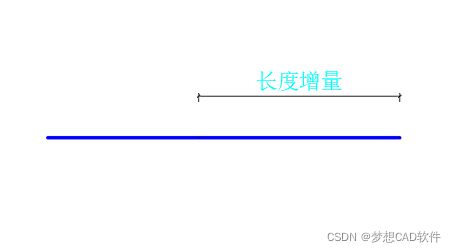

拉伸对象效果：
