AUTOCAD——三种箭头的画法

我们来说一个CAD箭头的三种画法，后面两种都是需要用到源泉插件的哦。

操作工具

操作系统：Windows10

AutoCAD版本：2020

步骤

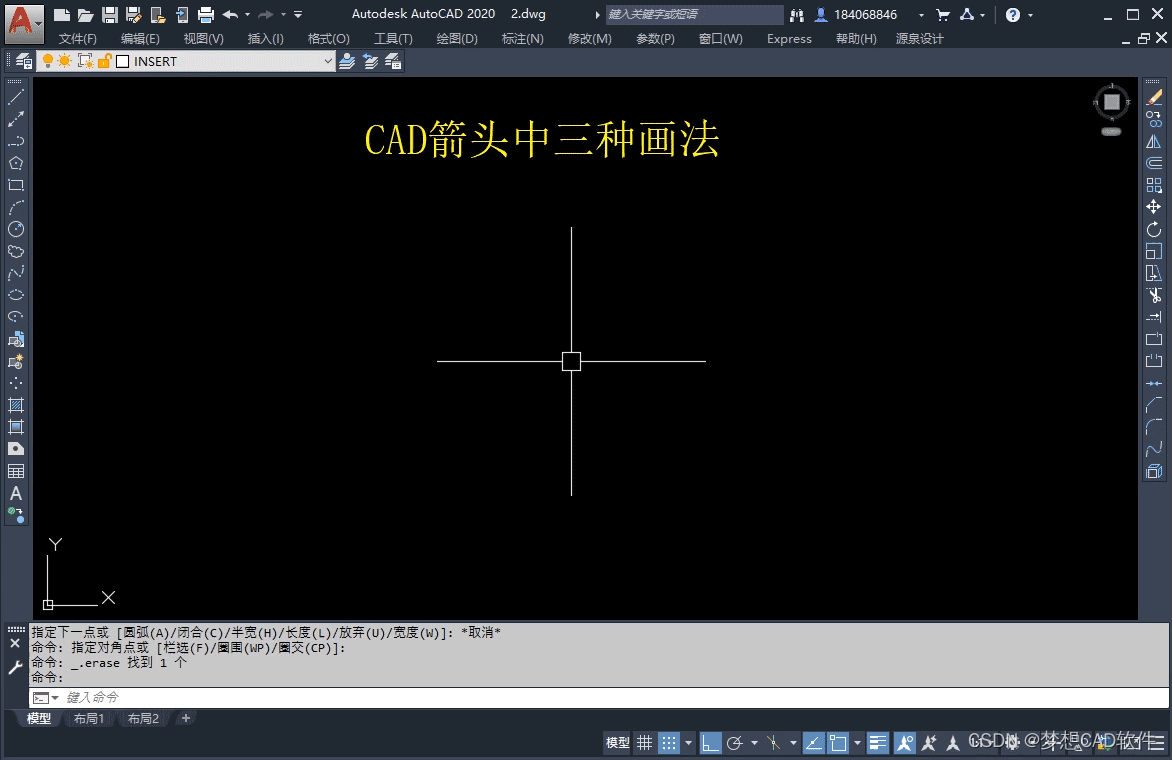

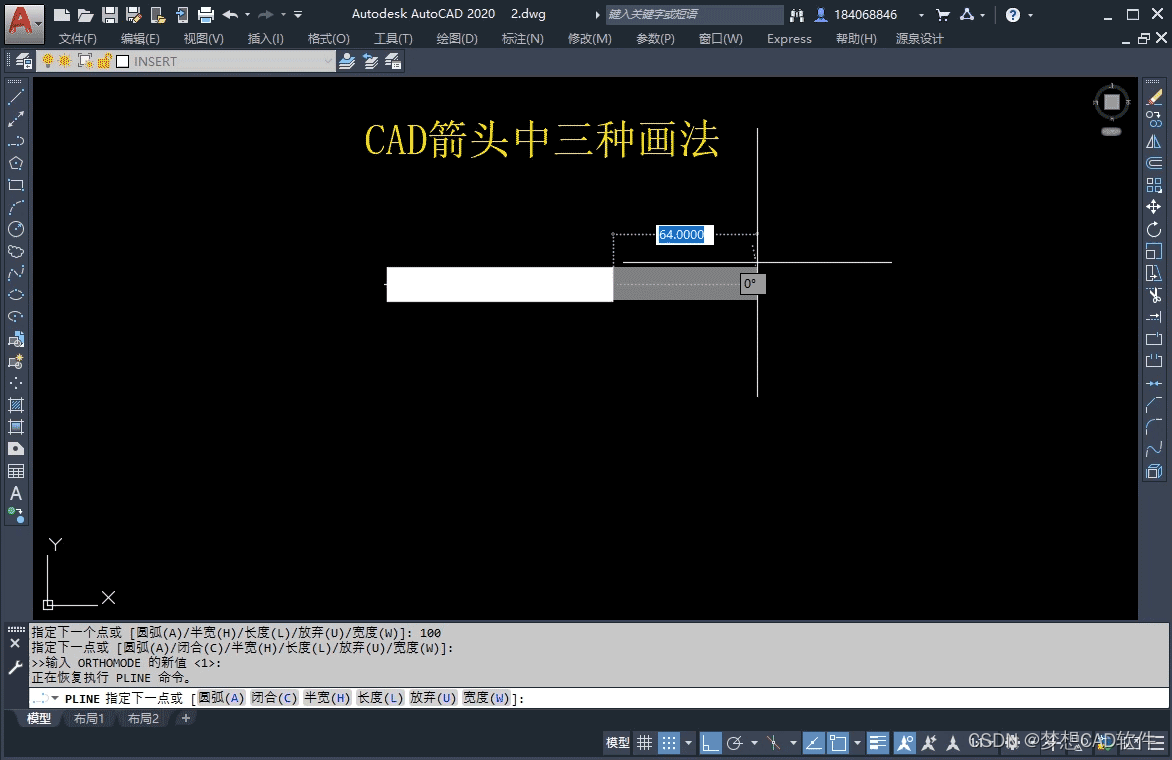

1.第一种画法，使用多线段命令（快捷键：PL）。执行命令后输入w，设置起点与端点的宽度都为15，长度为100，如下图动图所示：

多线段命令

2.接着输入W，把起点宽度改为45、端点宽度改为0、指定一定的距离就完成了，如下图动图所示：

多线段命令绘制完成

3.第二种画法，输入快捷键：AAW，指定三点即可，如下图动图所示：
