本文介绍了如何在CAD中绘制中心线，通过CENTERLINE命令选择两条直线完成，并展示了CAD图形线宽的设置方法，包括查看和修改默认线宽的步骤。
创建与选定直线和多段线关联的指定线型的中心线几何图形。
执行方式

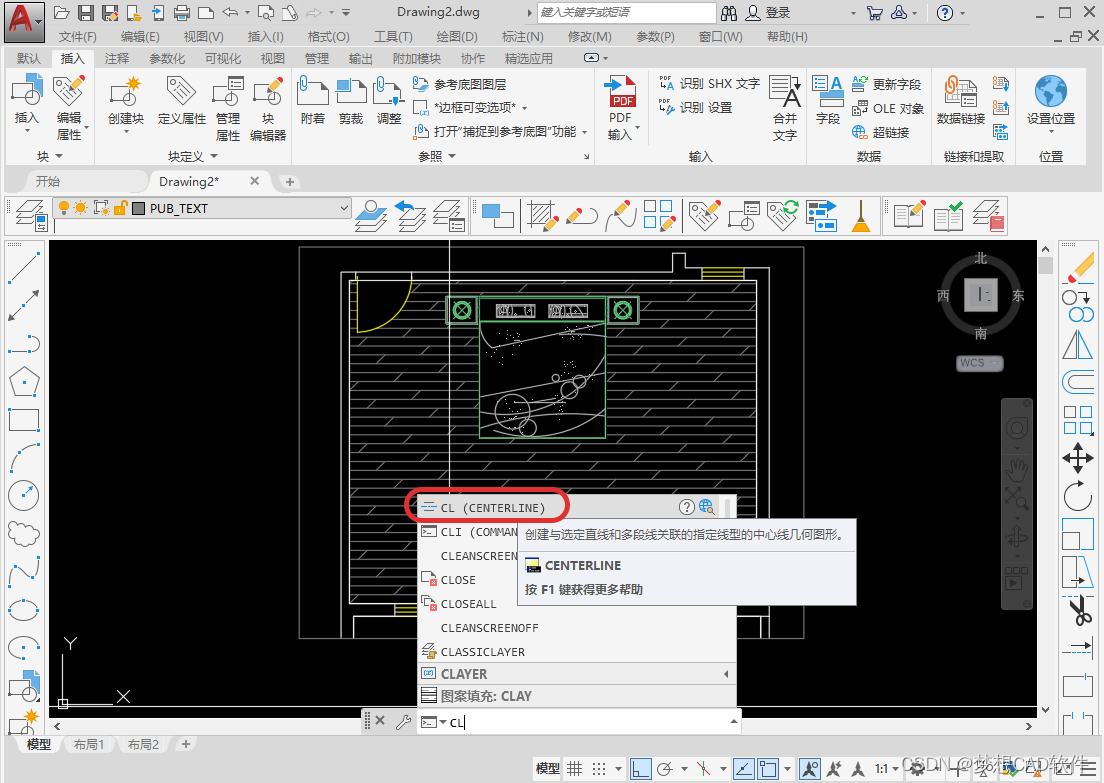

1.输入中心线绘制命令“CENTERLINE”(快捷键：CL)。
中心线绘制命令

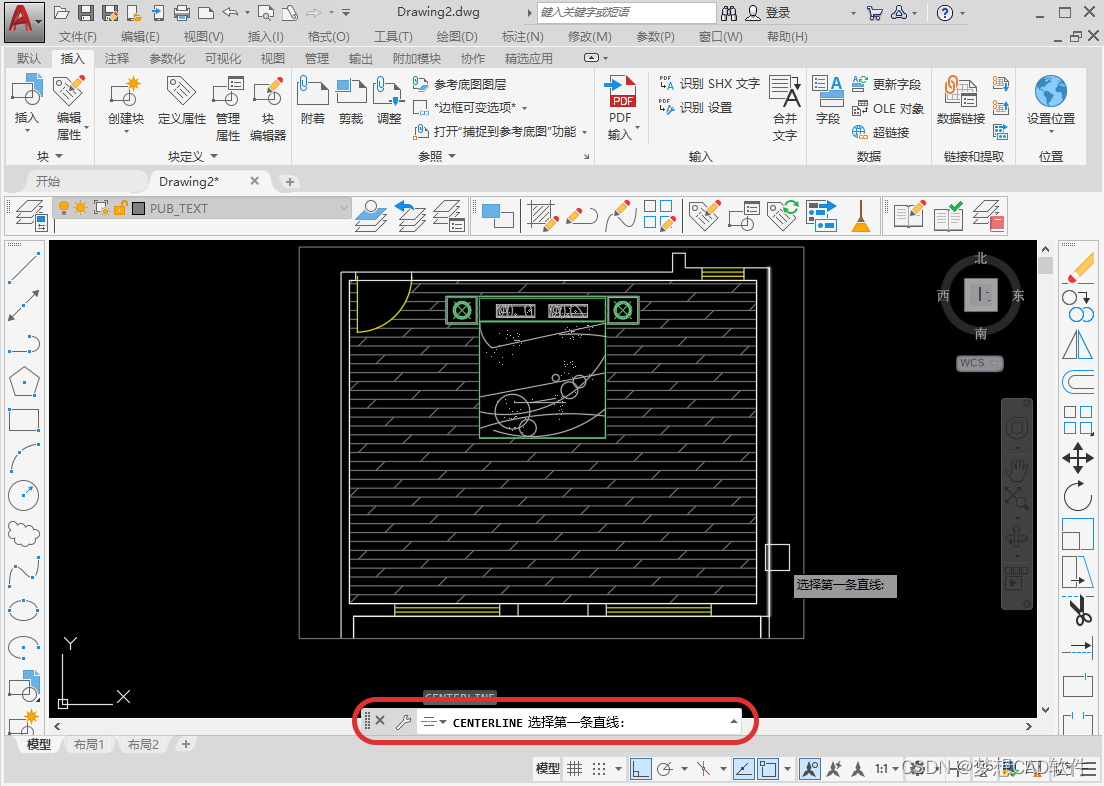

2.根据提示选择第一条直线，鼠标左键点击。
第一条直线

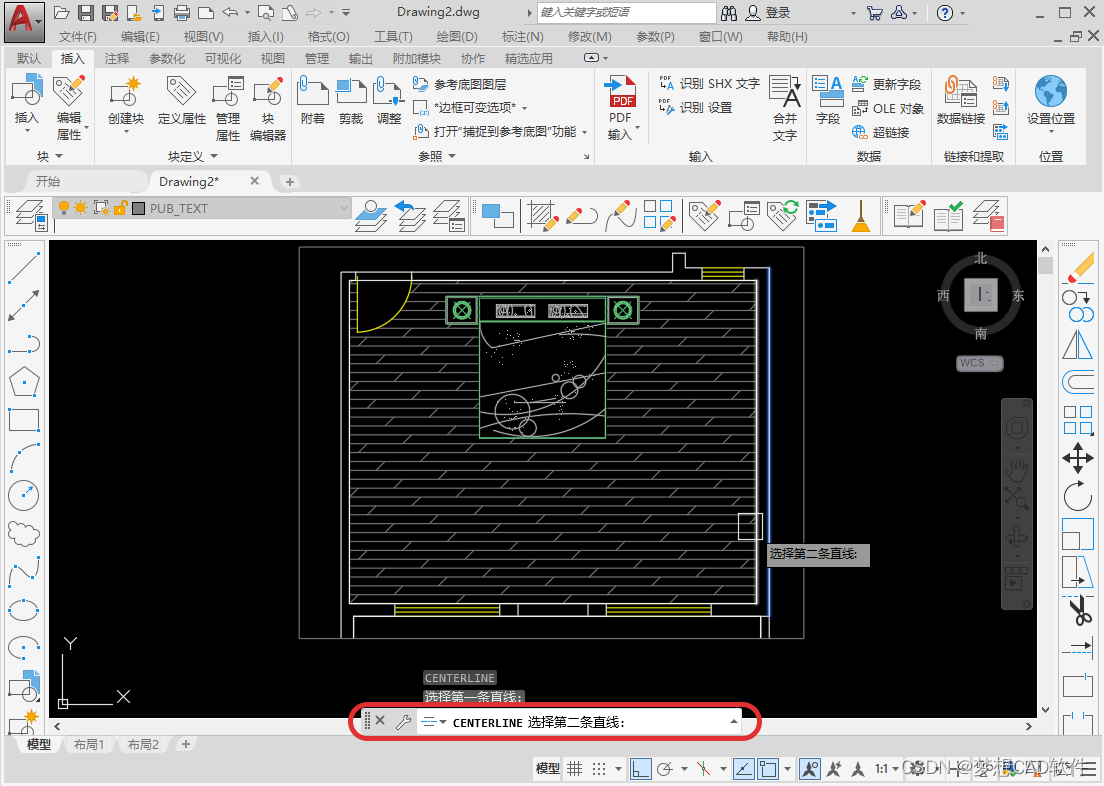

3.接下来再选择第二条直线，鼠标左键点击。
第二条直线

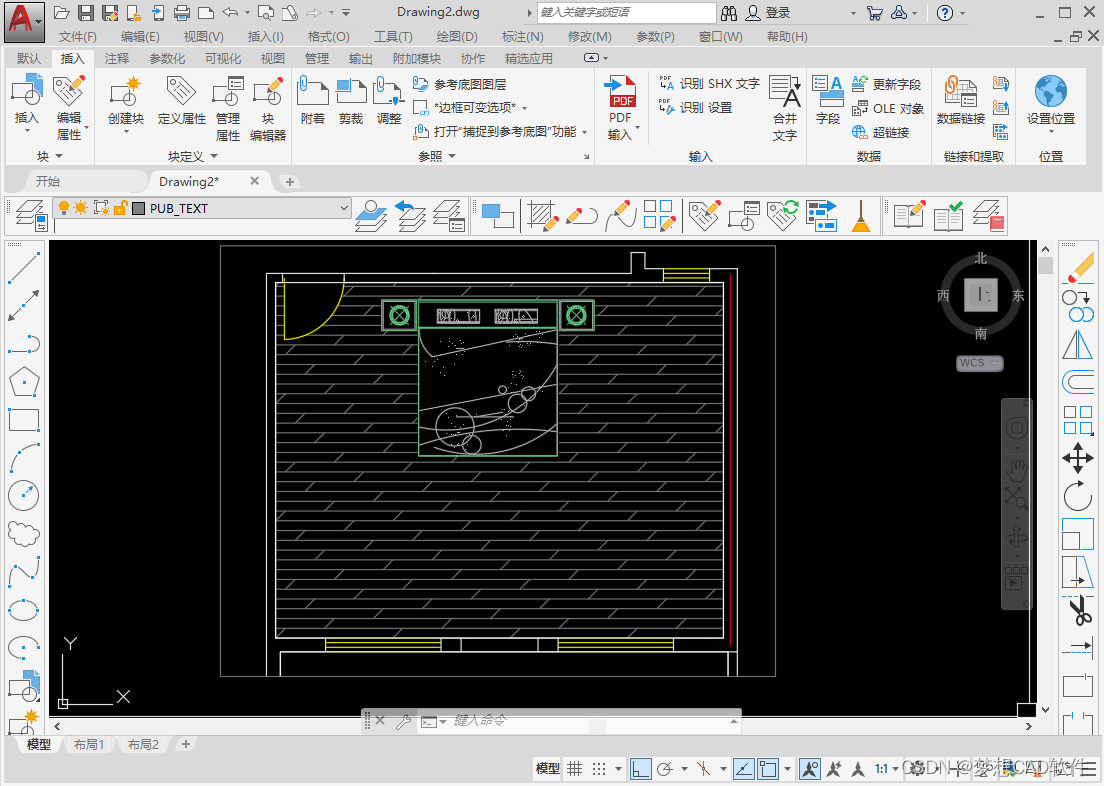

4.中心线标注完成，标注效果如下图：
标注完成
标注效果
用CAD绘制图形的时候会设置线宽来区分对象，那么CAD的线宽可以修改吗？我们就用CAD梦想画图软件来说明一下。
操作工具
操作系统：Windows10
