我们来用CAD梦想画图绘制一个进阶练习题。

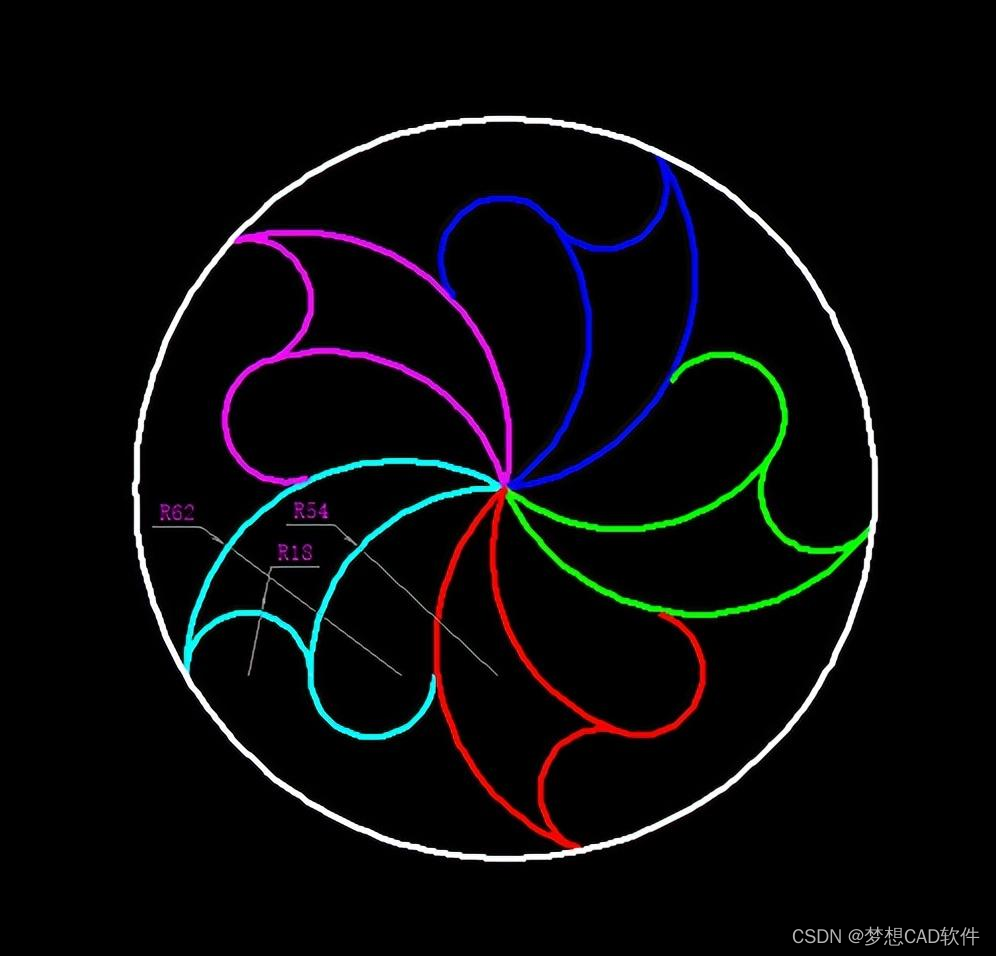

目标对象
在这里插入图片描述

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

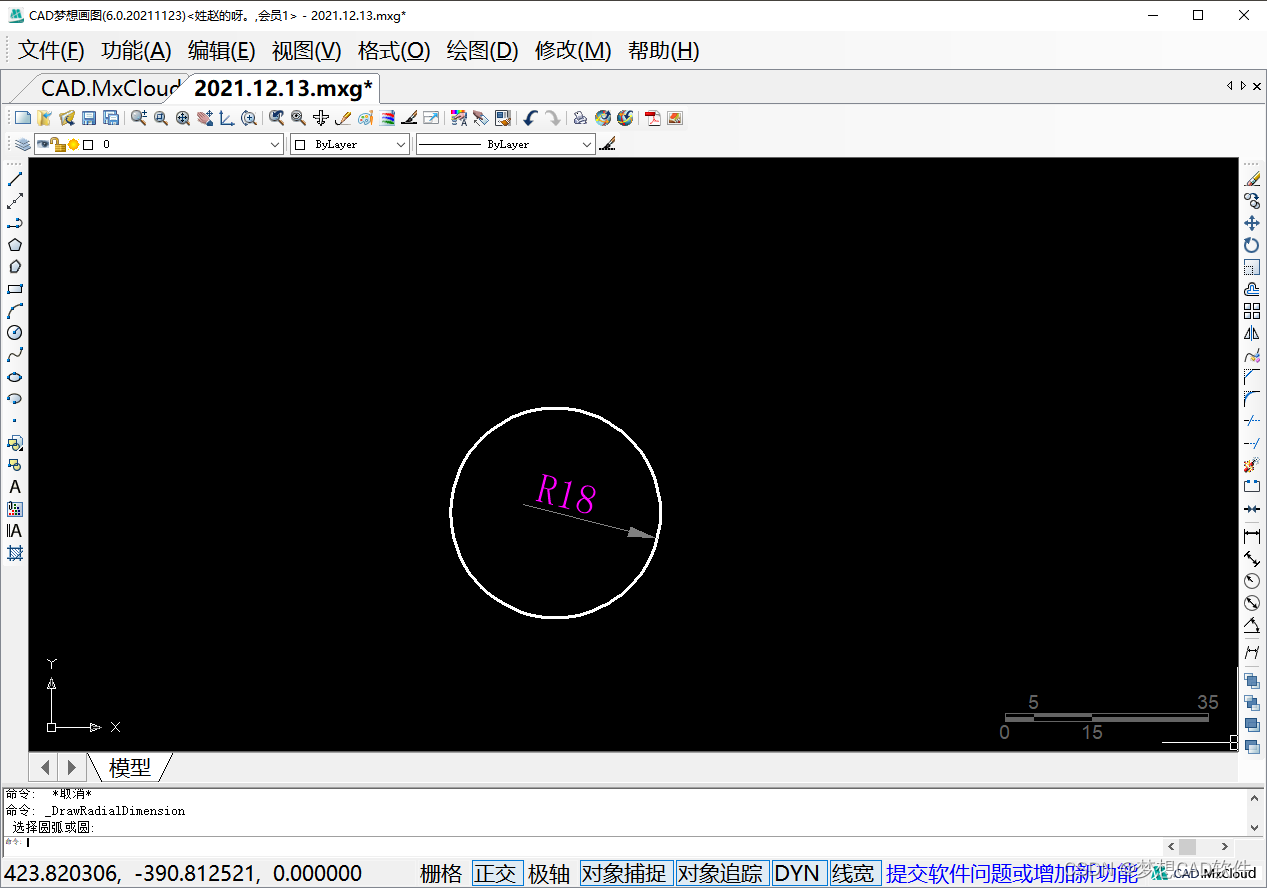

1.在这个图形中我们已知的只有三个圆的半径，首先我们先绘制半径为18的圆，如下图所示：

绘制半径为18的圆
在这里插入图片描述

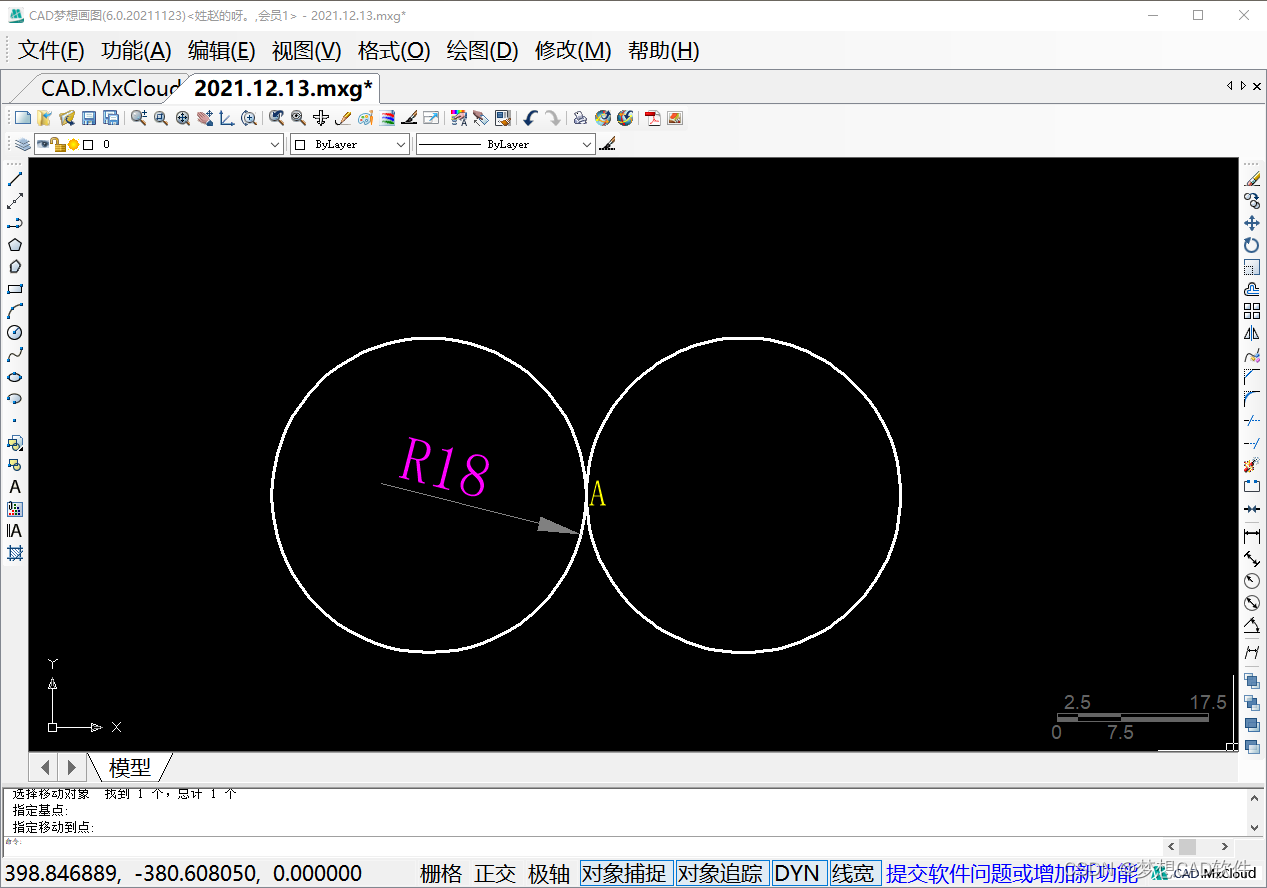

2.我们再复制一个半径为18的圆，两圆相切与A点，如下图所示：

复制半径18的圆
在这里插入图片描述

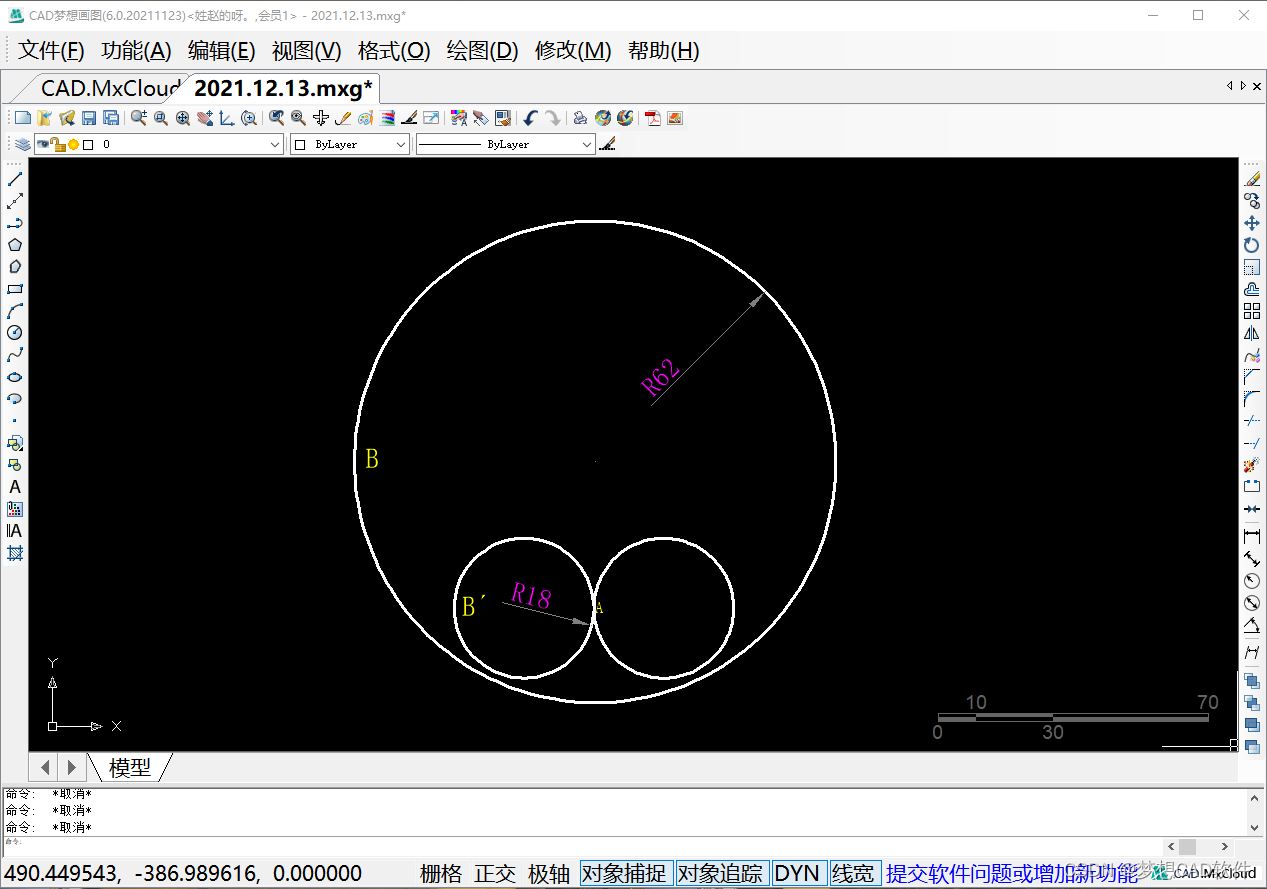

3.我们再看左边18的圆的左端点与半径为62的圆的左端点重合，我们就可以直接画一个半径为62的圆，我们把62圆右端点名为B点；18圆的右端点名为B´点，如下图所示：

绘制半径为62的圆
在这里插入图片描述

4.接着我们选中62的圆输入移动（M）命令，以B点为移动的基点；B´为移动到的点，
