1电动车的分类
1.1电动车的定义
依据工业和信息化部2017年最新颁布实施的《新能源汽车生产企业及产品准入管理规则》,新新能源汽车是指采用非常规的车用燃料作为动力来源(或使用常规的车用燃料、采用新型车载动力装置),综合车辆的动力控制和驱动方面的先进技术,所形成的技术原理先进、具有新技术、新结构的汽车。
1.2电动车的分类
目前电动车分为混合动力汽车(HEV)(插电式和非插电式)、纯电动汽车(BEV)、燃料电池汽车(FCEV)以及其他的新能源汽车。混合动力汽车即混合动力是指那些采用传统燃料的,同时配以电动机来改善低速动力输出和燃油消耗的车型。
混合动力汽车按照内燃机能量与电能的比例可以分为微混、轻混、中混与深度混合;按照结构类型分类,可以分为串联式、并联式、功率分流式与混联式;以功用分类,可分为普通混合动力、插电式混合动力、增程式混合动力等。其中,插电式混合动力汽车(plug in hybrid electric vehicle,PHEV)由于其行驶里程、燃油经济性等各个方面的优点,得到了国内外汽车企业的重视。
根据是否插电分为:插电式混合式混合动力(PHEV)和非插电式混合动力(MHEV)。根据连接形式分为:串联式混合动力汽车、并联式混合动力、混联式混合动力。
1.2.1纯电动汽车和燃油车
纯电动车分即是指以车载电源为动力,用电机驱动车轮行驶电动汽车顾名思义就是主要采用电力驱动的汽车,为纯电动乘用和纯电动商用。电力获得的途径:煤、核能、水力、风力、光、热等。
1.2.2插电式混合动力汽车(PHEV)
我们将图1中燃油汽车的动力总成与纯电动汽车的动力总成相加混合,便得到了插电式混合动力汽车(并联),如图2左所示,发动机和电动机以并联的方式单独或者同时为汽车提供动力;
如果将发动机与车轮连接断开,而通过发电机与电动机串联起来,便得到了插电式混合动力汽车(串联),也称为增程式混合动力汽车。这时发动机仅为电池充电,而电动机单独为汽车提供动力,如图2中图所示;
如图2右所示,在插电式混合动力汽车并联的基础上,如果将发动机与电动机串联起来,便得到了插电式混合动力汽车(混联),发动机和电动机可以单独或者同时为汽车提供动力,同时发动机也能为电池充电。

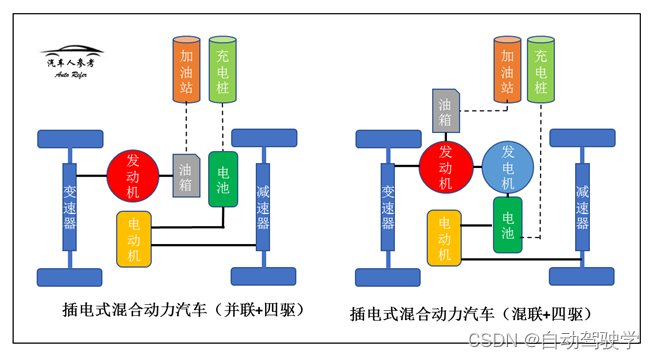

接着我们以此为基础,可以衍生出插电式混合动力汽车的四驱形式,如下图3:
混合动力电动汽车电驱动系_汽车技术__汽车测试网 (auto-testing.net)
油电混合汽车,动力系统的结构及原理之——并联式_懂车帝 (dongchedi.com)
1.2.3混合动力汽车(HEV)

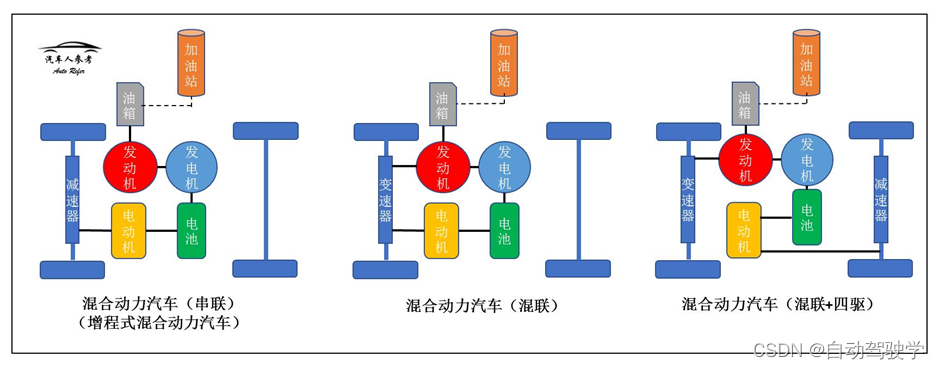

我们将插电式混合动力汽车的“插电”功能取消,即不通过外接充电桩的方式给电池充电,便得到了混合动力汽车,同样的,也衍生出了串联(图4左,增程式混合动力汽车)和混联(图4中)的形式;
