NX7012 ，一款升压充电效率可达 90%的2A异步升压双节充电IC

（一）概述

NX7012 是一款兼具高集成度和高可靠性的双节锂电池升压充电管理 IC。它的充电电流可用外部电阻配置，充电系统集成三个环路：输入自适应环路、恒压输出环路、恒流输出环路，为充电系统提供卓越的性能。

NX7012 的升压开关充电转换器的工作频率为 650KHz最大 2.5A 输入充电， 转换效率为 90%。


（二）特性


● 输入电压工作范围 3.6V~5.5V
● 5V，2.5A 输入异步开关升压充电
● 涓流/恒流/恒压充电
● 内置功率 MOS
● 升压充电效率可达 90%
● 充电电流外部可调
● 输入自适应充电，匹配所有适配器
● 650KHz 开关频率，可支持 2.2uH 电感
● 支持 LED 充电状态指示
● 输出过压，短路保护
● 输入欠压，过压保护
● OTP 过温保护
● MPL 最大功率限制


（三）应用领域


NX7012主要被应用在对讲机、蓝牙音响、电子烟、电动工具、户外音响与拉杆音响中，在家用内置电池电器、户外电子产品、手持电子美容产品和手持电动工具中也具备广泛的应用前景。

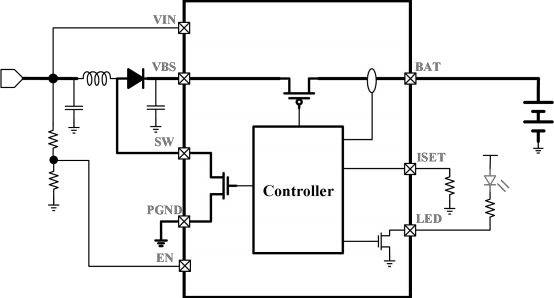

（四）功能框图

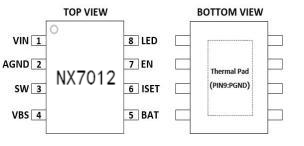

（五）管脚配置图
