NX6805，一款使用CMOS 工艺的音量调节IC，内置低压运放

（一）芯片概述

NX6805 是一款采用 CMOS 工艺技术制造、配合 NX68051专业解码可实现音量调节控制的电路（音量 + - 静音）。芯片低噪声，内置低电压、低功率的双通道运算放大器；支持外接触控芯片和数字编码器来进行调节。

（二）主要特性

●双声道，每通道0—89dB ，0.5dB/价

●工作电压范围 3.3—5V

●立体声分离度>100dB

●轨对轨输入和输出 4mV最大VOS

●高增益带宽产品：11MHz

●高速率：8.5V/μs

●过载恢复时间：0.6μs

●低噪声：10kHz时为8.5nV/Hz

●封装形式为QFN20-4X4

（三）应用领域

NX6805主要被广泛应用于会议室麦克风电子调节、桌面小音箱，迷你家庭音箱、AV环绕视听音响、汽车音响、Mini-compo 系统、计算机外设多媒体喇叭与音频应用等领域与设备中。

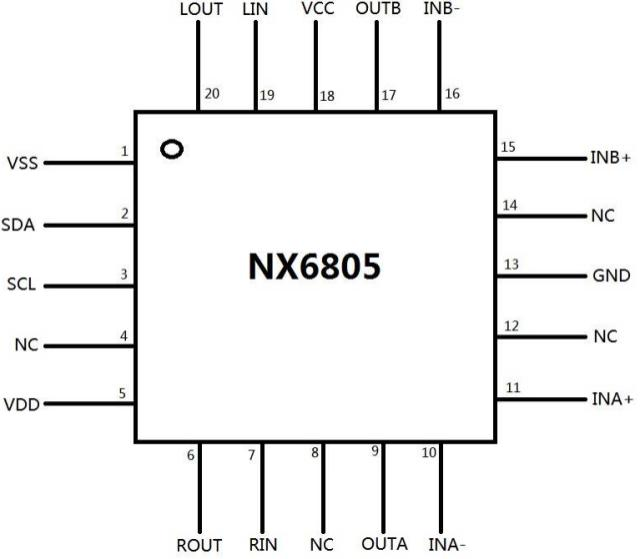

（四）管脚配置

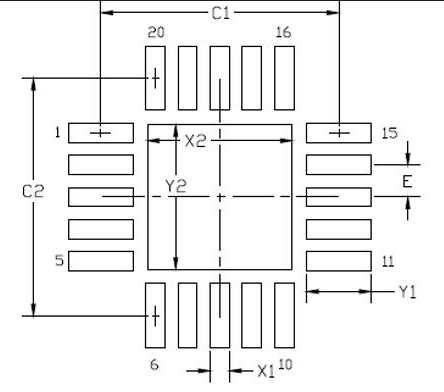

（五）封装展示（部分）
