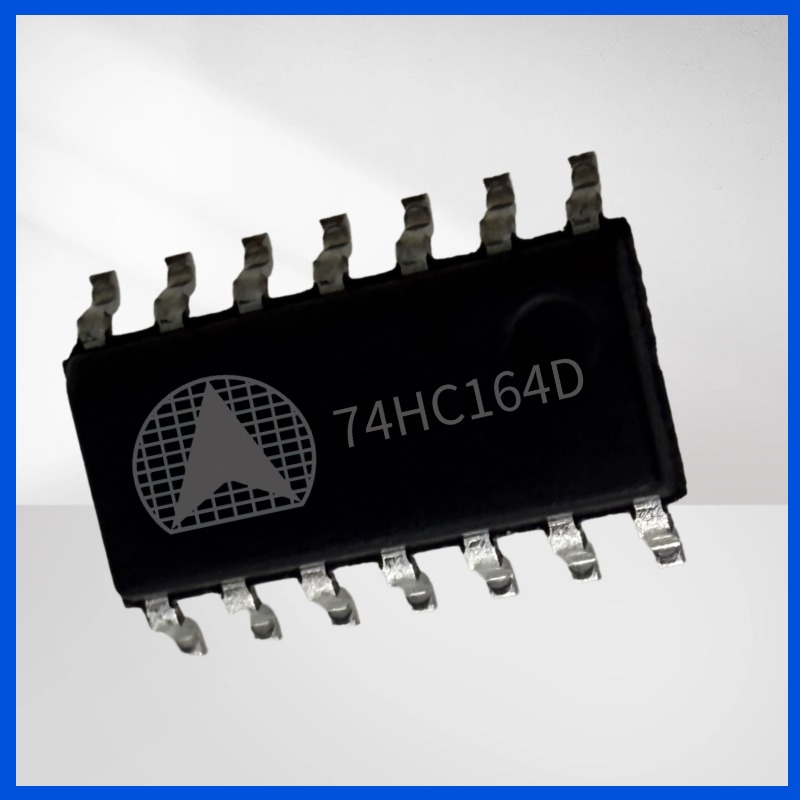

74HC164D，一款低功耗的8位移位寄存器，具备多种封装形式

（一）芯片概述

74HC164D是一个具有与门控串行输入和异步清除（CLR）输入的8位移位寄存器。门控串行（A和B）输入允许完全控制输入数据；任一输入端的低电平抑制输入新数据，并在下一个时钟 (CLK) 脉冲将第一个触发器复位为低电平。高电平输入启用另一个输入，然后确定第一个触发器的状态。如果满足最短设置时间要求，串行输入的数据可以在 CLK 为高电平或低电平时改变。在 CLK 由低电平到高电平转换时会进行计时。

（二）芯片特性

● 逻辑与门（使能/禁止）串行输入

● 全缓冲时钟和串行输入

● 移位寄存器具有直接清零功能

● 多种封装形式：小尺寸封装SOP(D)和陶瓷扁平封装CFP(W），陶瓷芯片载体封装（FK）、标准塑料封装（N）、陶瓷直插式300mil封装。

（三）应用展示

由于其结构简单，制造成本相对较低，74HC164D被广泛应用于可编程逻辑控制器、家用电器、音视频显示系统、IO口扩展等应用场景。

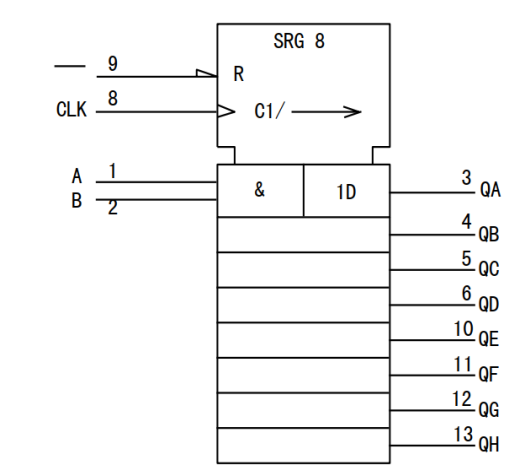

（四）功能框图

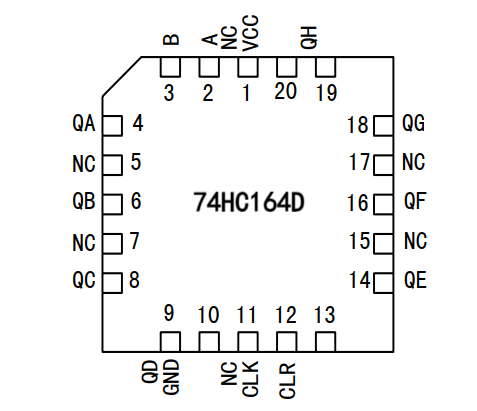

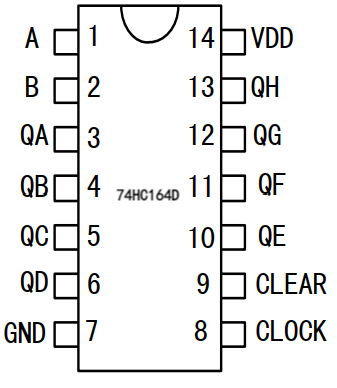

（五）管脚配置
