做一个基于大夏龙雀BT-36/37的蓝牙串口

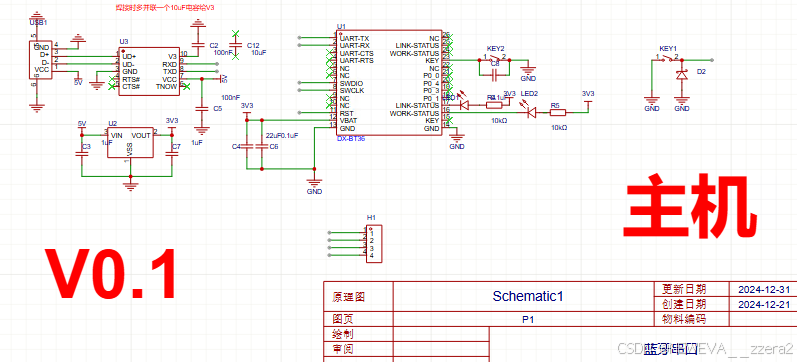

1首先在嘉立创画电路图

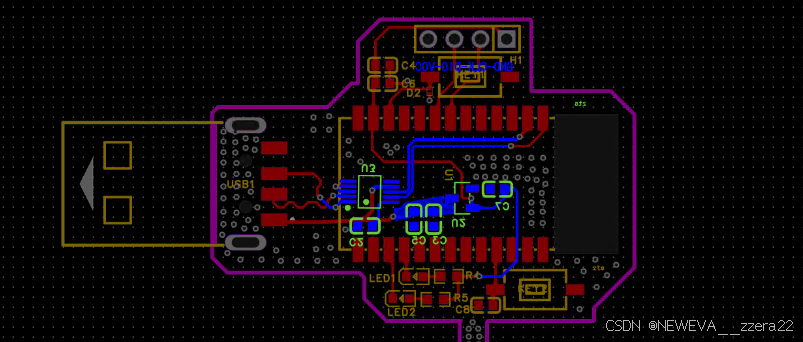

2其次画PCB

稍微注意差分对与铺铜即可

3然后焊接

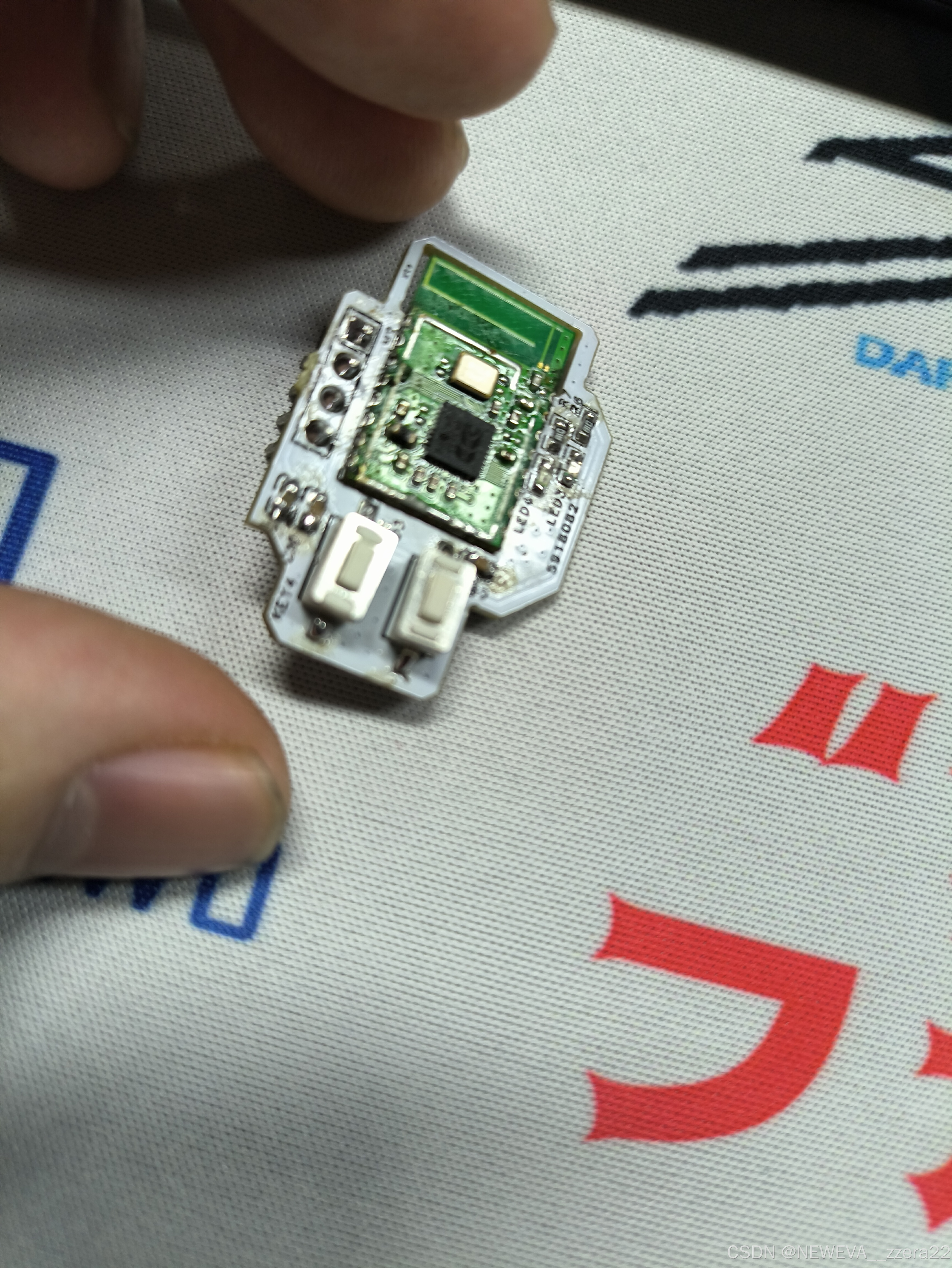

焊接的时候注意led灯方向。从机用的是BT37,开源的封装引脚有点内贴，不太适合焊接。我将修整后的封装，拉长焊盘。后再进行验证。目前这个串口转蓝牙是可以用的。后续的从机可以以后完善了再来

4验证

验证WCH的CH340E芯片是否识别。

WCH的VCC一定要接两个电容100nF和10uF。当初我参考一个博主的电路没加10uF电容，计算机识别不到。

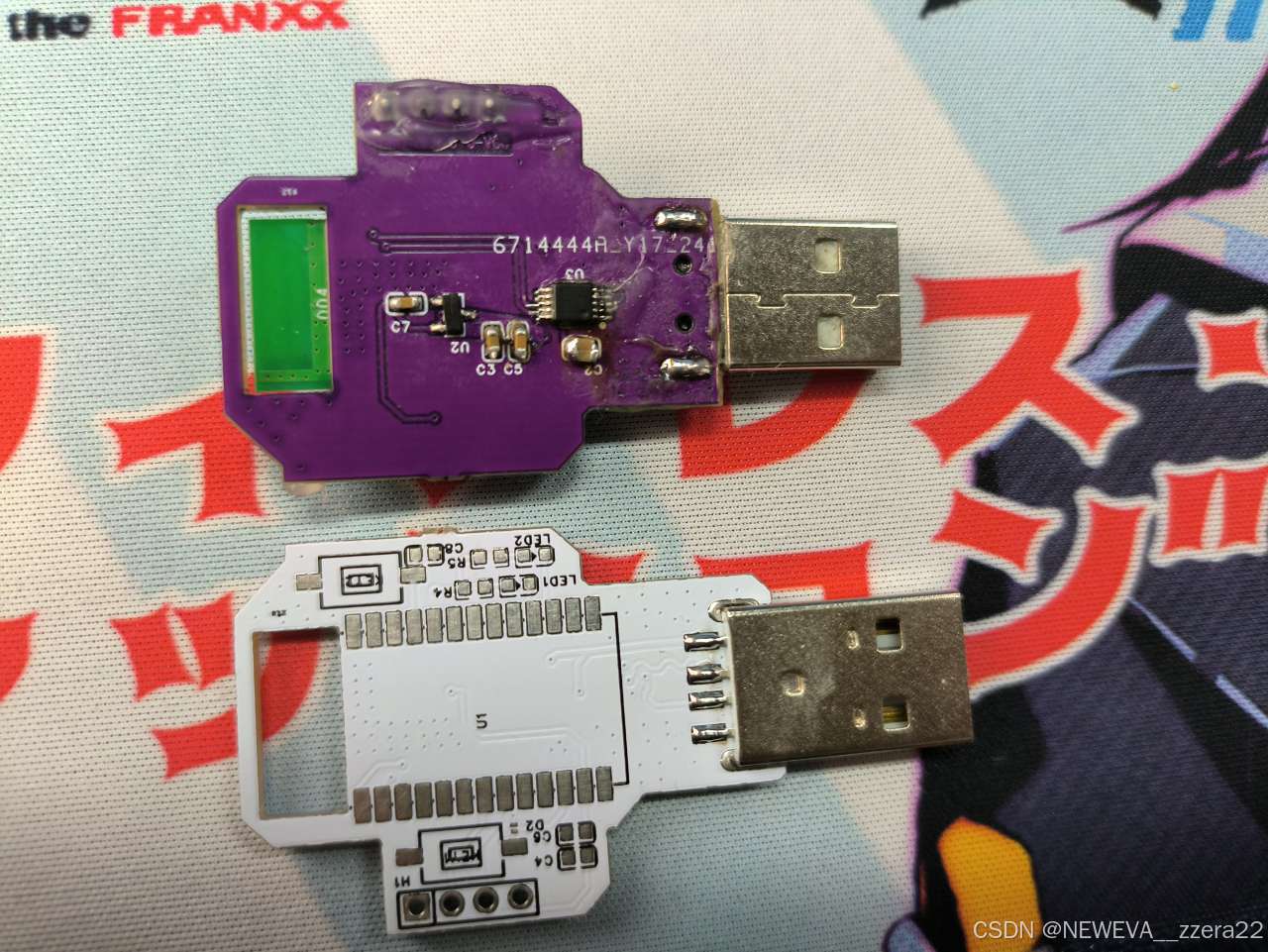

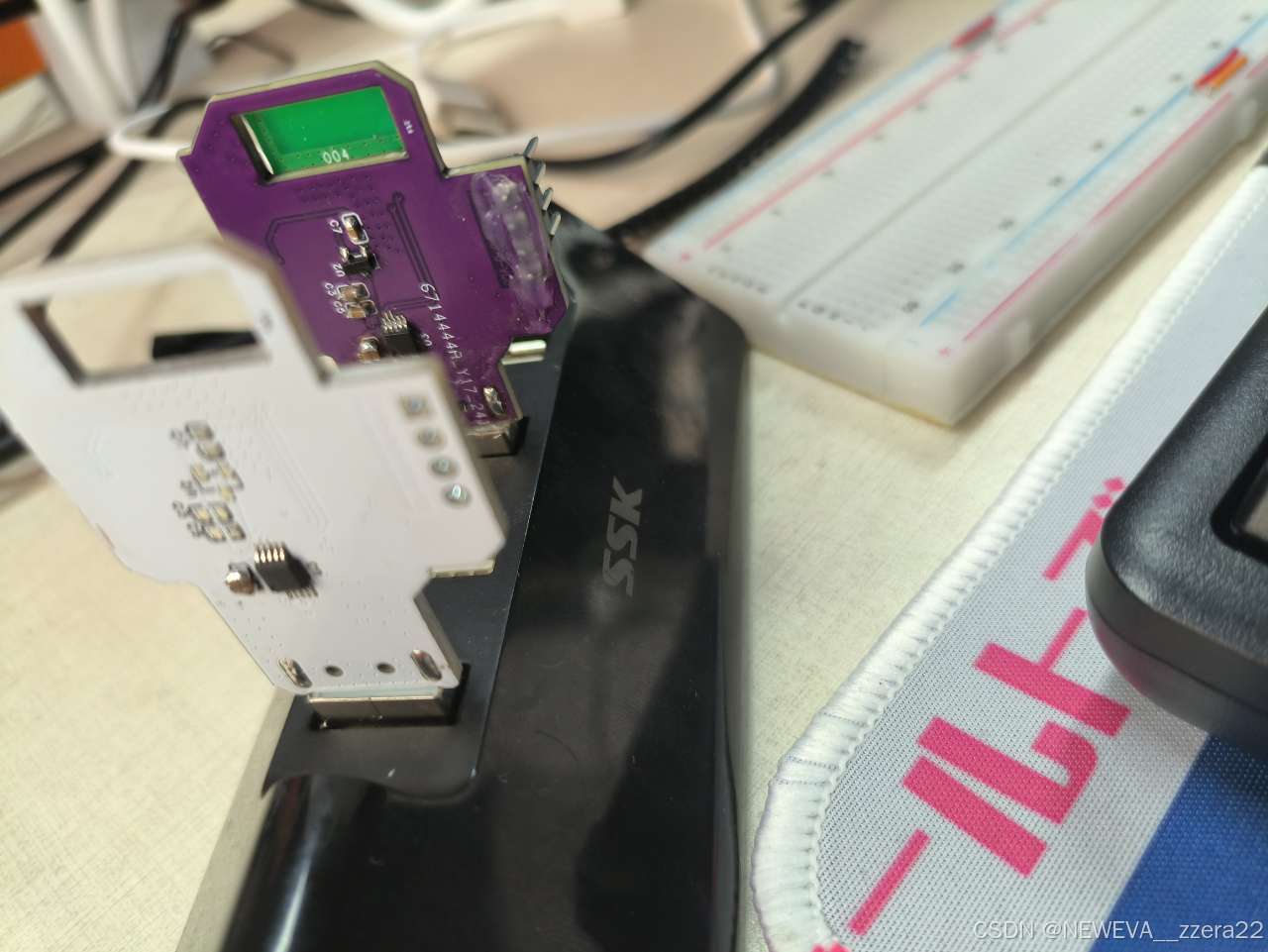

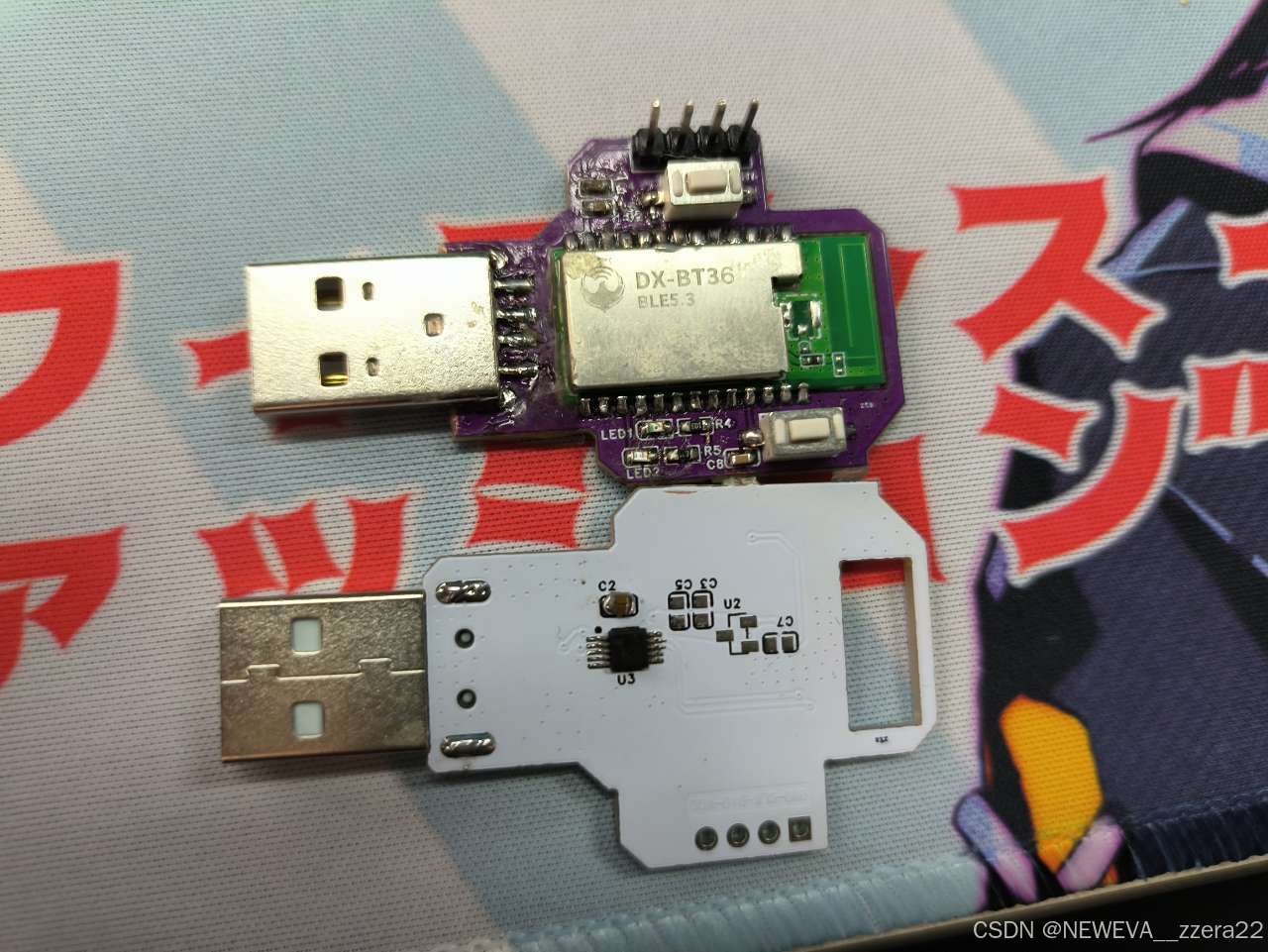

4.1实物

4.2 串口识别

4.3 功能验证

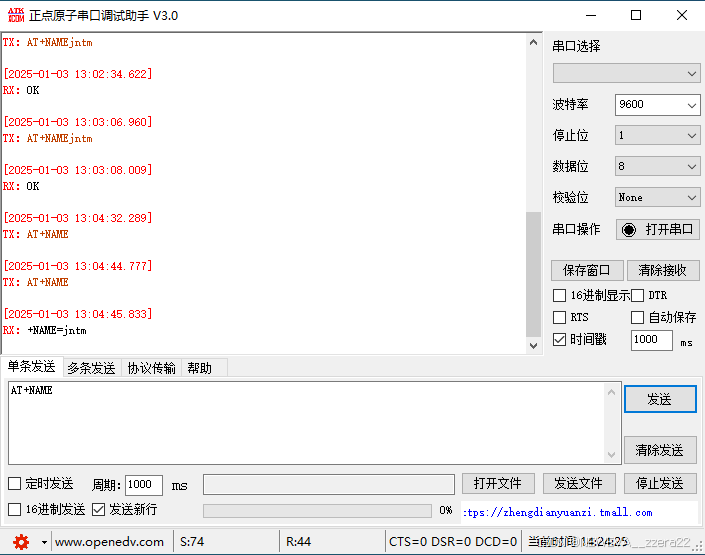

4.3.1 AT指令

勾选发送新行

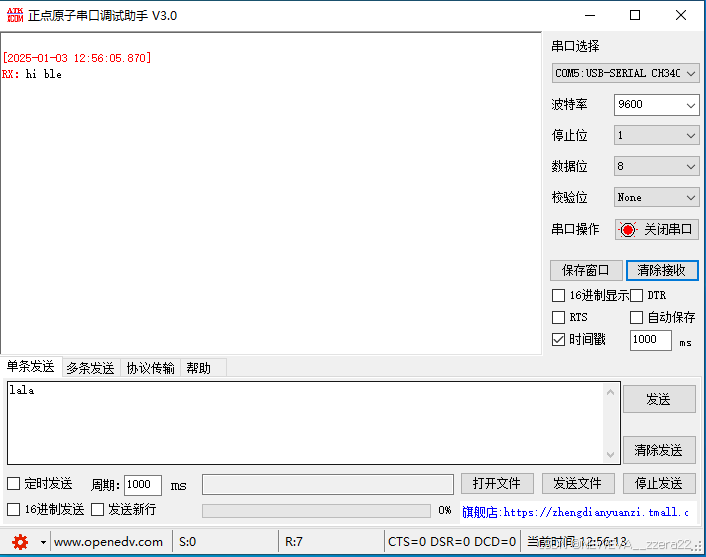

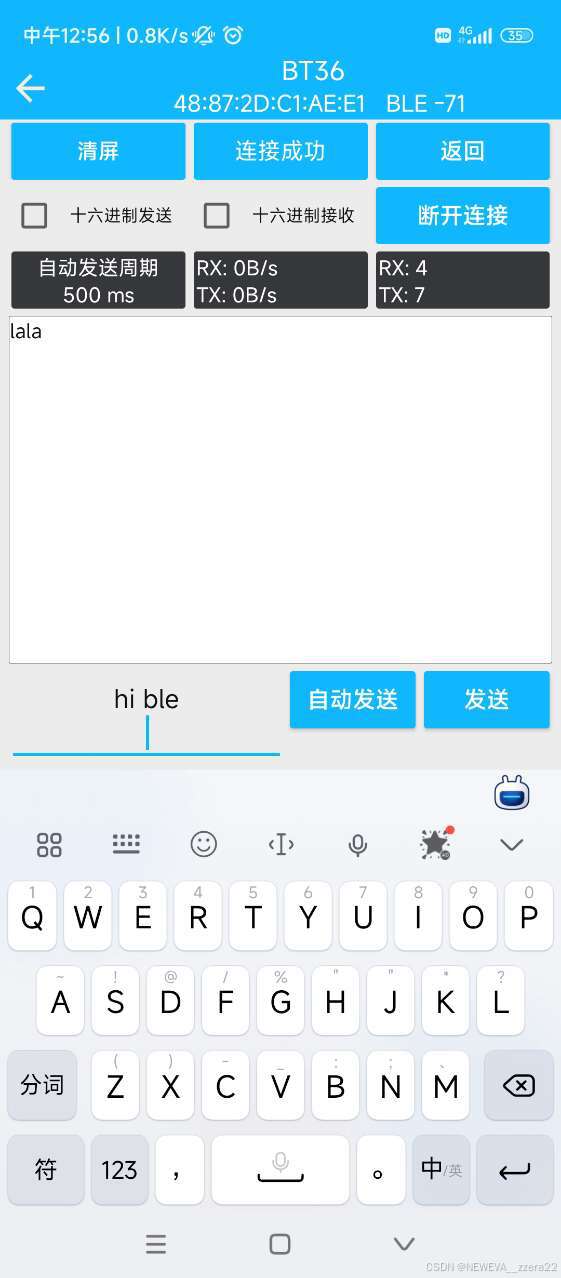

4.3.2 蓝牙功能（PC与手机端）
