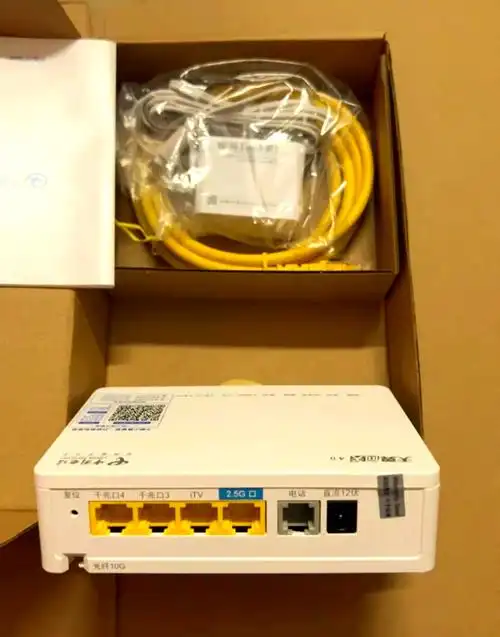

光猫的VLAN模式透传和改写是网络配置中的两种重要方式，它们在网络数据的传输和处理上有着不同的作用。以下是关于光猫VLAN模式透传和改写的详细解释：

VLAN模式透传

‌定义‌：VLAN透传模式允许光猫将带有VLAN标签的数据包直接透传给下游设备，而不对其进行修改或处理。这意味着光猫只是作为一个透明的传输通道，不参与VLAN标签的添加、删除或修改。
‌应用场景‌：VLAN透传模式通常用于需要保留原始VLAN标签的场景，例如，当多个VLAN需要通过同一个物理链路传输时，或者当下游设备需要处理特定的VLAN标签时。
‌特点‌：在透传模式下，光猫不会改变数据包的VLAN标签，因此下游设备可以接收到与上游设备相同的VLAN标签信息。

VLAN模式改写

‌定义‌：VLAN改写模式允许光猫对进入或离开其接口的数据包的VLAN标签进行修改。这包括添加、删除或替换VLAN标签。
‌应用场景‌：VLAN改写模式通常用于需要将不同VLAN的数据包合并到同一个VLAN中，或者需要将同一个VLAN的数据包分发到不同的VLAN中的场景。例如，在家庭网络中，当光猫作为桥接设备时，可能需要将来自不同VLAN的IPTV和互联网数据合并到同一个VLAN中，以便通过同一个路由器进行处理。
‌特点‌：在改写模式下，光猫会根据配置规则对数据包的VLAN标签进行修改，因此下游设备接收到的VLAN标签可能与上游设备发送的不同。

透传与改写的选择

在实际应用中，选择VLAN透传模式还是改写模式取决于具体的网络需求和配置环境。如果需要保留原始VLAN标签信息，或者下游设备需要处理特定的VLAN标签，则应选择透传模式。如果需要将不同VLAN的数据包合并或分发，或者需要修改VLAN标签以满足特定的网络需求，则应选择改写模式。

要设置光猫的VLAN模式透传，可以按照以下步骤进行操作：

一、准备工作

‌获取超级管理员密码‌：
- 光猫的默认管理账号和密码通常权限有限，无法进行高级设置。因此，需要获取光猫的超级管理员密码。这可以通过查询光猫型号对应的超级密码、联系运营商客服或查阅相关教程来获取。
‌了解VLAN ID‌：
- VLAN ID是虚拟局域网的标识符，用于区分不同的网络流量。在设置VLAN透传之前，需要了解运营商提供的VLAN ID，这通常可以从运营商处获取。

二、设置步骤

‌登录光猫管理界面‌：
- 在浏览器中输入光猫的管理地址（如192.168.1.1），然后输入超级管理员账号和密码进行登录。
‌进入VLAN设置‌：
- 在光猫管理界面中，找到与VLAN相关的设置选项。这通常位于“网络”或“高级设置”等菜单下。
‌配置VLAN透传‌：
- 在VLAN设置页面中，找到“VLAN绑定”或类似选项。
- 选择需要配置透传的端口（如LAN口），并输入相应的VLAN ID。
- 将该端口的VLAN模式设置为“透传”或“Tag模式”（具体名称可能因光猫型号而异）。
‌保存设置‌：
- 完成配置后，点击“保存”或“应用”按钮以保存设置。

三、测试与验证

‌连接设备‌：
- 将需要透传VLAN的设备（如路由器）连接到光猫的LAN口上。
‌测试网络‌：
- 尝试通过连接的设备访问网络，确保VLAN透传设置成功。
- 可以使用网络测速工具或访问特定网站来验证网络连接是否正常。

四、注意事项

‌不要修改Internet网络连接的VLAN ID‌：
- Internet网络连接的VLAN ID是从光猫WAN口出去的数据带上的VLAN标签值，用于区分上网和IPTV等数据流量。修改这个值可能会导致网络故障。
‌关闭不必要的服务‌：
- 为了提高网络性能和安全性，建议关闭光猫的DHCP服务、WIFI服务等不必要的服务。
‌备份设置‌：
- 在进行任何设置更改之前，建议备份光猫的当前设置，以便在出现问题时可以快速恢复。

当光猫VLAN透传设置失败时，可以尝试以下步骤进行排查和解决：

一、检查基本配置

‌确认管理权限‌：确保已使用光猫的超级管理员账号和密码登录管理界面，因为普通账号可能没有足够的权限进行VLAN配置。
‌确认VLAN ID‌：再次确认运营商提供的VLAN ID是否正确，以及该VLAN ID是否已在光猫上正确配置。

二、检查光猫设置

‌检查VLAN绑定‌：进入光猫管理界面的VLAN设置部分，确认已正确配置了VLAN绑定，将需要透传的VLAN ID与相应的端口（如LAN口）进行了绑定。
‌检查端口模式‌：确保光猫的端口模式已设置为“透传”或“Tag模式”，以便能够正确处理带有VLAN标签的数据包。

三、检查网络设备和连接

‌检查网络设备‌：确认连接光猫的路由器或其他网络设备是否支持VLAN透传，并且已正确配置了相应的VLAN设置。
‌检查物理连接‌：确保光猫与路由器之间的网线连接正常，没有松动或损坏。

四、排查其他可能问题

‌重启设备‌：尝试重启光猫和路由器，有时简单的重启可以解决一些临时的配置问题。
‌查看日志‌：检查光猫和路由器的系统日志，查看是否有与VLAN透传相关的错误或警告信息，这有助于定位问题所在。
‌联系运营商‌：如果以上步骤都无法解决问题，建议联系运营商的技术支持部门，他们可能能够提供更具体的帮助或指导。

五、注意事项

‌不要随意修改其他设置‌：在进行VLAN透传设置时，尽量不要修改光猫的其他无关设置，以免引入新的问题。
‌备份配置‌：在进行任何配置更改之前，建议备份光猫的当前配置，以便在出现问题时可以快速恢复。

光猫VLAN透传设置过程中，常见的错误主要包括以下几个方面：

‌管理VLAN配置错误‌：
- ‌问题描述‌：配置了错误的管理VLAN，导致AP（接入点）无法上线。
- ‌检查与解决‌：确认管理VLAN的配置是否正确，并在AC（接入控制器）以及中间接入交换机上创建并配置正确的管理VLAN。同时，检查接入交换机是否能够学习到AP的MAC地址。
‌VLAN未创建或未放通‌：
- ‌问题描述‌：VLAN未创建或创建了但未放通，导致用户三层漫游后网络不通。
- ‌检查与解决‌：在AC以及中间网络交换机上创建并放通相关VLAN，确保VLAN配置正确且已启用。
‌DHCP信任端口配置错误‌：
- ‌问题描述‌：在AP有线口模板下误配置了undo dhcp trust port，导致终端无法自动获取IP地址。
- ‌检查与解决‌：检查AP有线口模板下的DHCP信任端口配置，确保已开启dhcp trust port功能。
‌VLAN标签不匹配‌：
- ‌问题描述‌：当交换机的接口配置了不同的本地VLAN时，会发生本地VLAN不匹配，导致网络不通。
- ‌检查与解决‌：确保连接到集线器的所有接口上配置了相同的VLAN，以便生成的流量仅重定向到一个VLAN。
‌物理连接问题‌：
- ‌问题描述‌：物理连接问题可能导致VLAN配置失败或网络不稳定。
- ‌检查与解决‌：检查物理开关上的LED灯是否闪烁，以确认物理层或第1层工作是否正常。确保电缆正确连接且状况良好，没有磨损迹象。
‌接口配置错误‌：
- ‌问题描述‌：接口配置错误可能导致VLAN间路由失败。
- ‌检查与解决‌：确保使用正确的命令配置中继和接口类型，验证端口是否为中继端口，并检查是否已启用。
‌流量环路问题‌：
- ‌问题描述‌：流量环路是VLAN速度慢的最常见原因之一。
- ‌检查与解决‌：检查网络配置，避免从一个交换机到另一个交换机的流量被循环。
‌VLANIF接口状态异常‌：
- ‌问题描述‌：VLANIF接口处于Down状态，导致VLAN无法正常工作。
- ‌检查与解决‌：检查是否有接口加入VLAN，排除加入接口Down的故障。在VLANIF接口视图下配置IP地址，如果VLANIF接口被Shutdown，则执行undo shutdown命令开启当前VLANIF接口。

为了避免这些错误，建议在进行VLAN透传设置前，仔细阅读光猫和相关网络设备的文档，确保对VLAN配置有充分的了解。同时，在配置过程中，逐步进行验证和测试，确保每一步都正确无误。如果遇到问题，可以参考设备的日志和告警信息，或者联系技术支持人员寻求帮助。

要检查VLANIF接口状态，可以使用以下步骤：

一、使用命令行查看

在华为设备上，可以通过执行display interface vlanif [vlan-id]命令来查看VLANIF接口的状态信息。具体步骤如下：

‌登录设备‌：使用SSH或Telnet等方式登录到网络设备。
‌进入命令行界面‌：进入设备的命令行界面。
‌执行命令‌：输入display interface vlanif [vlan-id]命令，其中vlan-id是你要查看的VLANIF接口对应的VLAN编号。如果不指定vlan-id，则显示所有VLANIF接口的信息。
‌查看输出‌：命令执行后，会输出VLANIF接口的状态信息，包括接口状态（UP或DOWN）、链路层协议状态（UP或DOWN）、描述信息、最大传输单元、IP地址等。

二、解读输出信息

‌current state‌：表示VLANIF接口的状态。DOWN表示接口关闭，UP表示接口开启。
‌Line protocol current state‌：表示VLANIF接口的链路层协议状态。DOWN表示链路层协议关闭，UP表示链路层协议开启。
‌Description‌：VLANIF接口的描述信息。
‌Route Port‌：显示接口是否为三层接口。
‌The Maximum Transmit Unit‌：VLANIF接口的最大传输单元。
‌Internet Address‌：IP地址。如果VLANIF接口上未配置IP地址，系统会显示“Internet protocol processing : disabled”。
‌IP Sending Frames' Format‌：IP协议发送帧格式。
‌Hardware address‌：MAC地址。
‌Input/Output bandwidth utilization‌：接口接收/发送方向带宽利用率。
