Tomcat 8.5.50 核心流程源码剖析---Mapper组件机制及请求处理机制

Tomcat请求处理流程: 当一个servlet请求到来的时候, tomcat是通过怎样的机制来定位到servlet请求, 并执行请求 的呢

以请求这个 为例  url:  http://localhost:8080/web_demo/order/addorder

Mapper组件机制

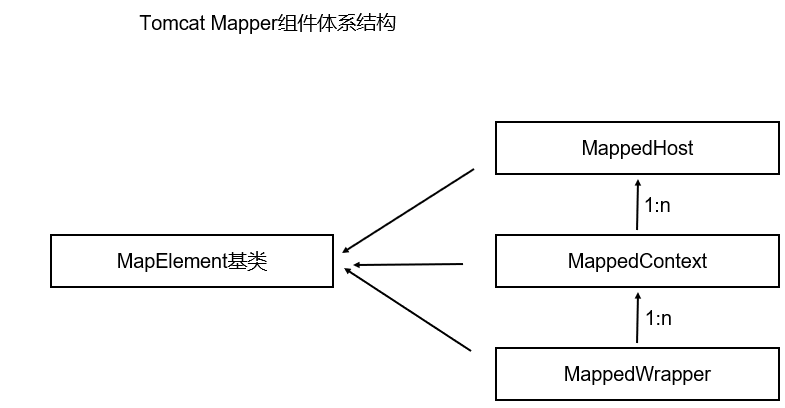

Tomcat 设计了 Mapper(映射)组件 完成 url　和Host、Context、Wrapper等组件容器的映射

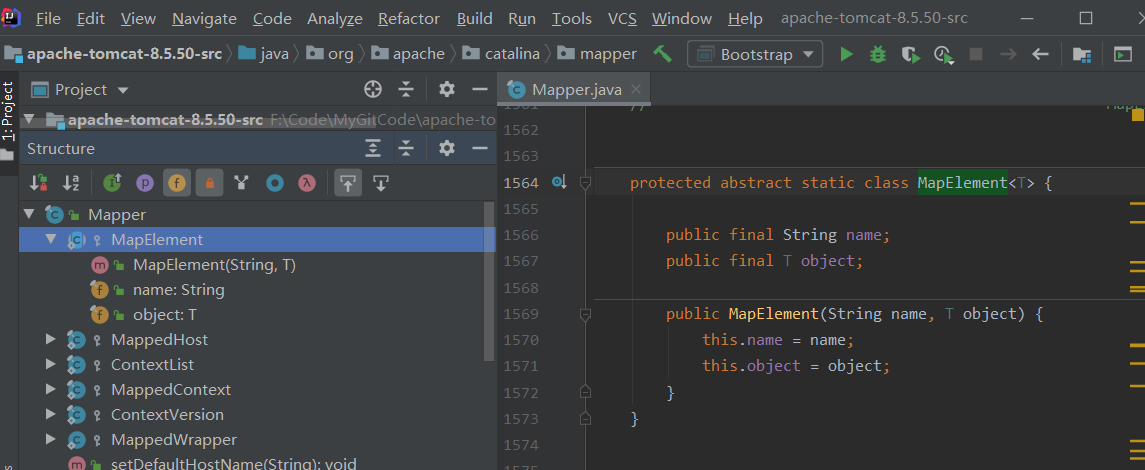

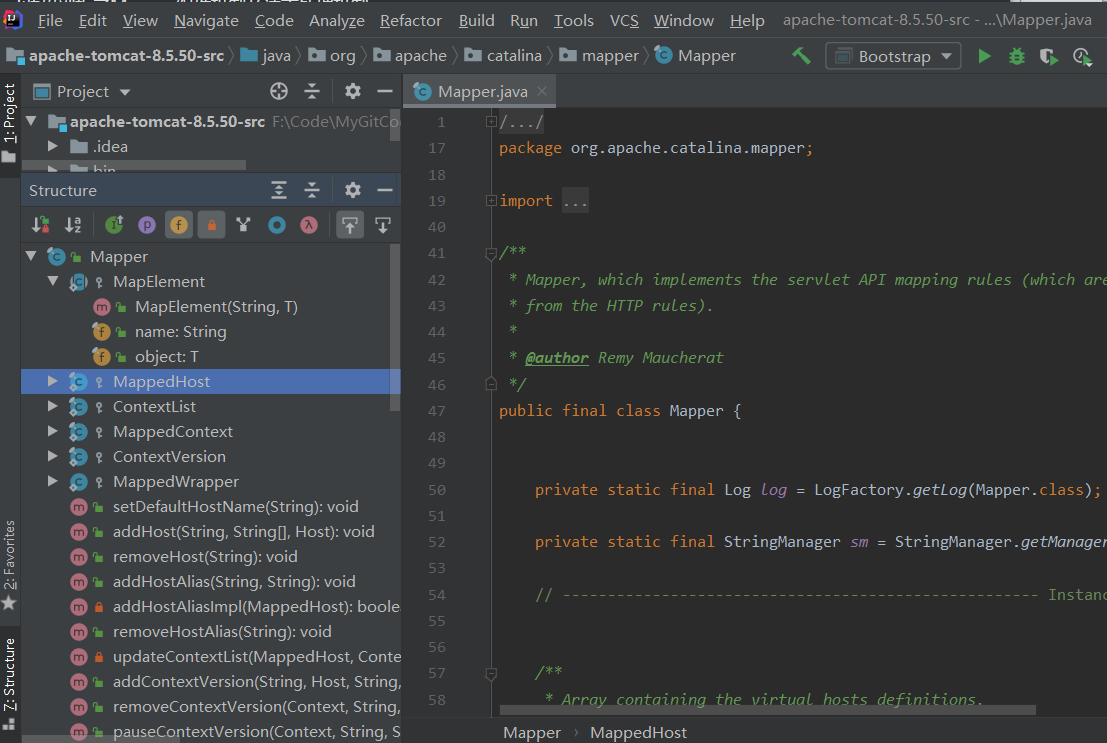

org.apache.catalina.mapper.Mapper.MapElement 基类，组件都继承于它



请求处理机制

• 代码追踪

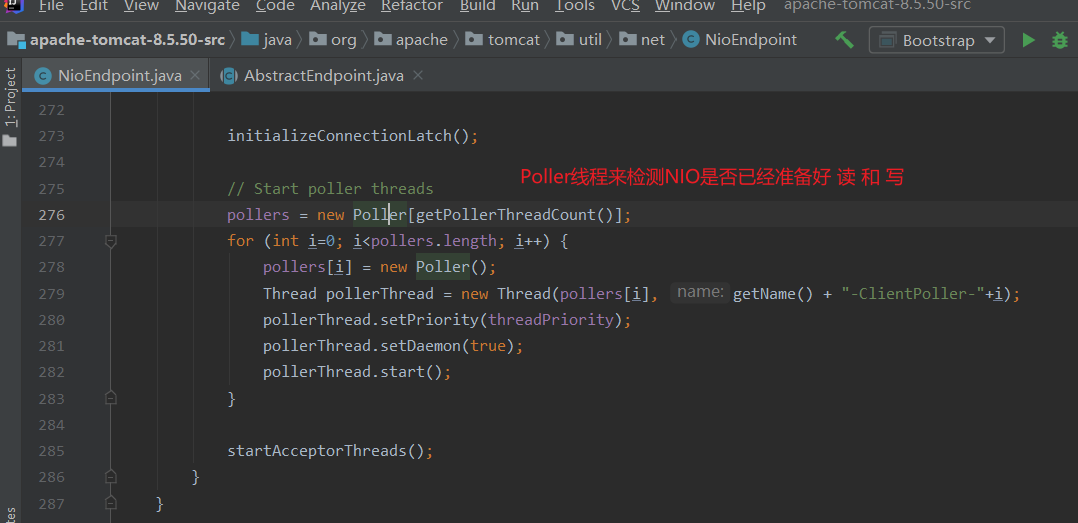

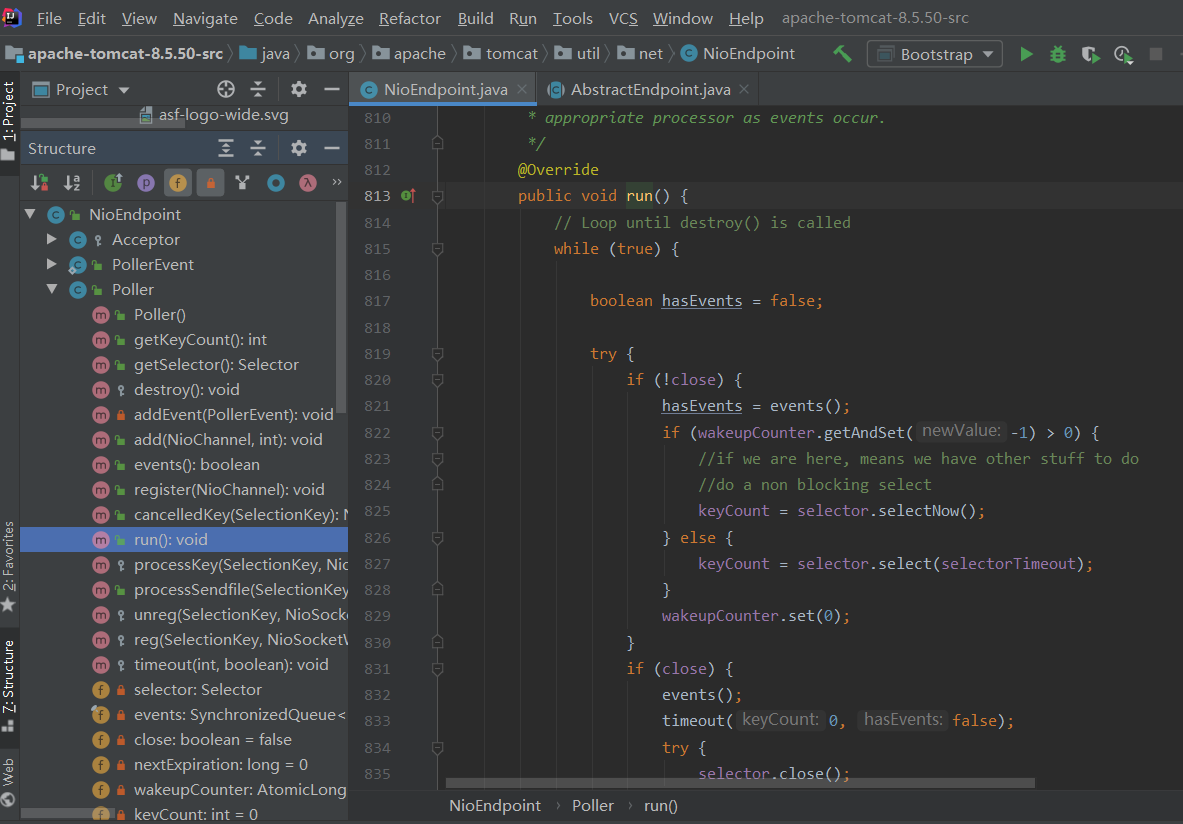

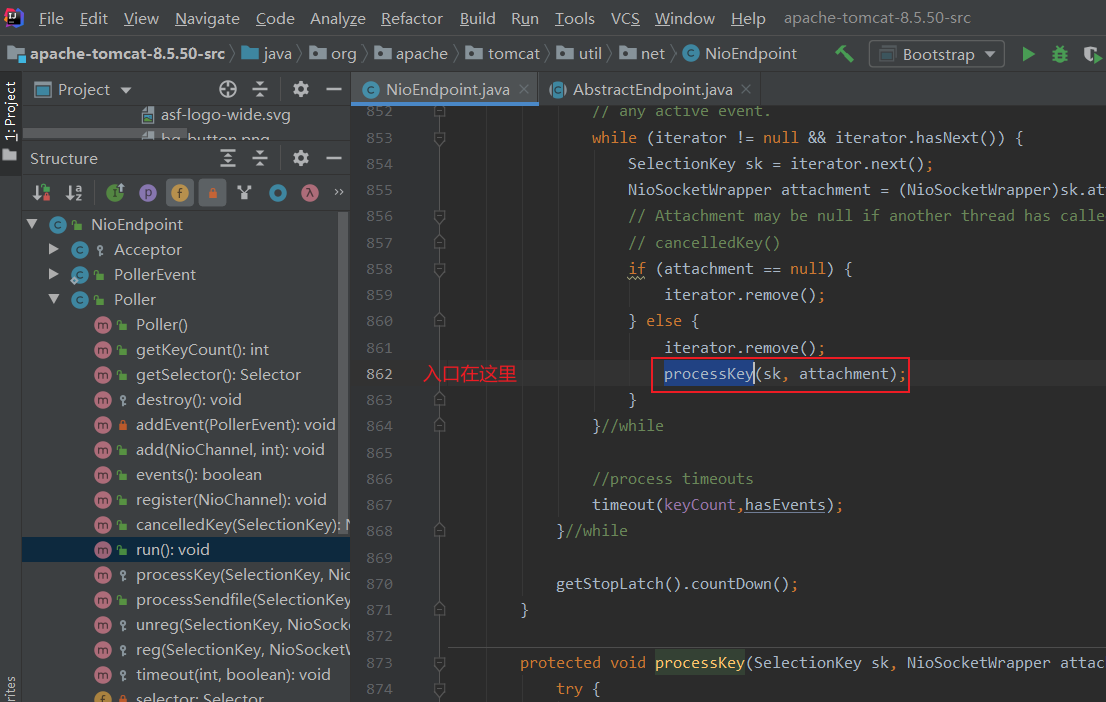

• org.apache.tomcat.util.net.NioEndpoint.Poller#processKey

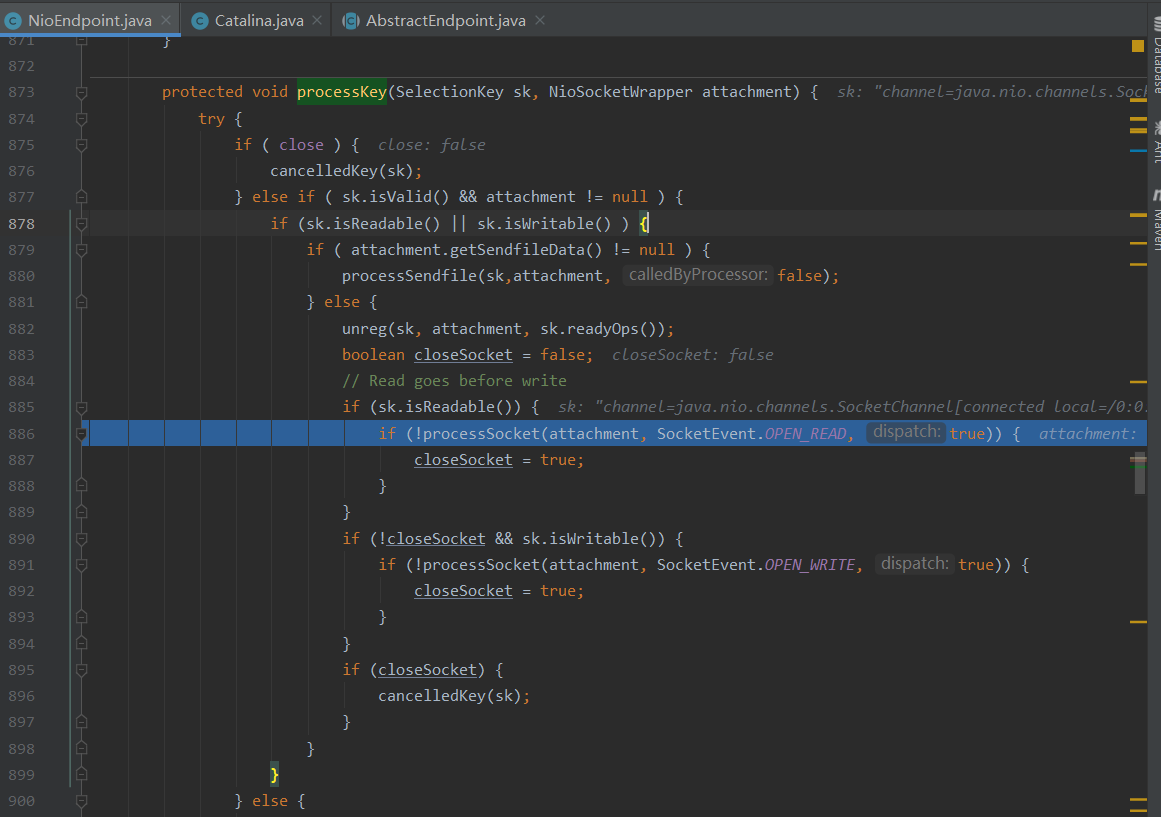

• org.apache.tomcat.util.net.AbstractEndpoint#processSocket

org.apache.tomcat.util.net.SocketProcessorBase#run

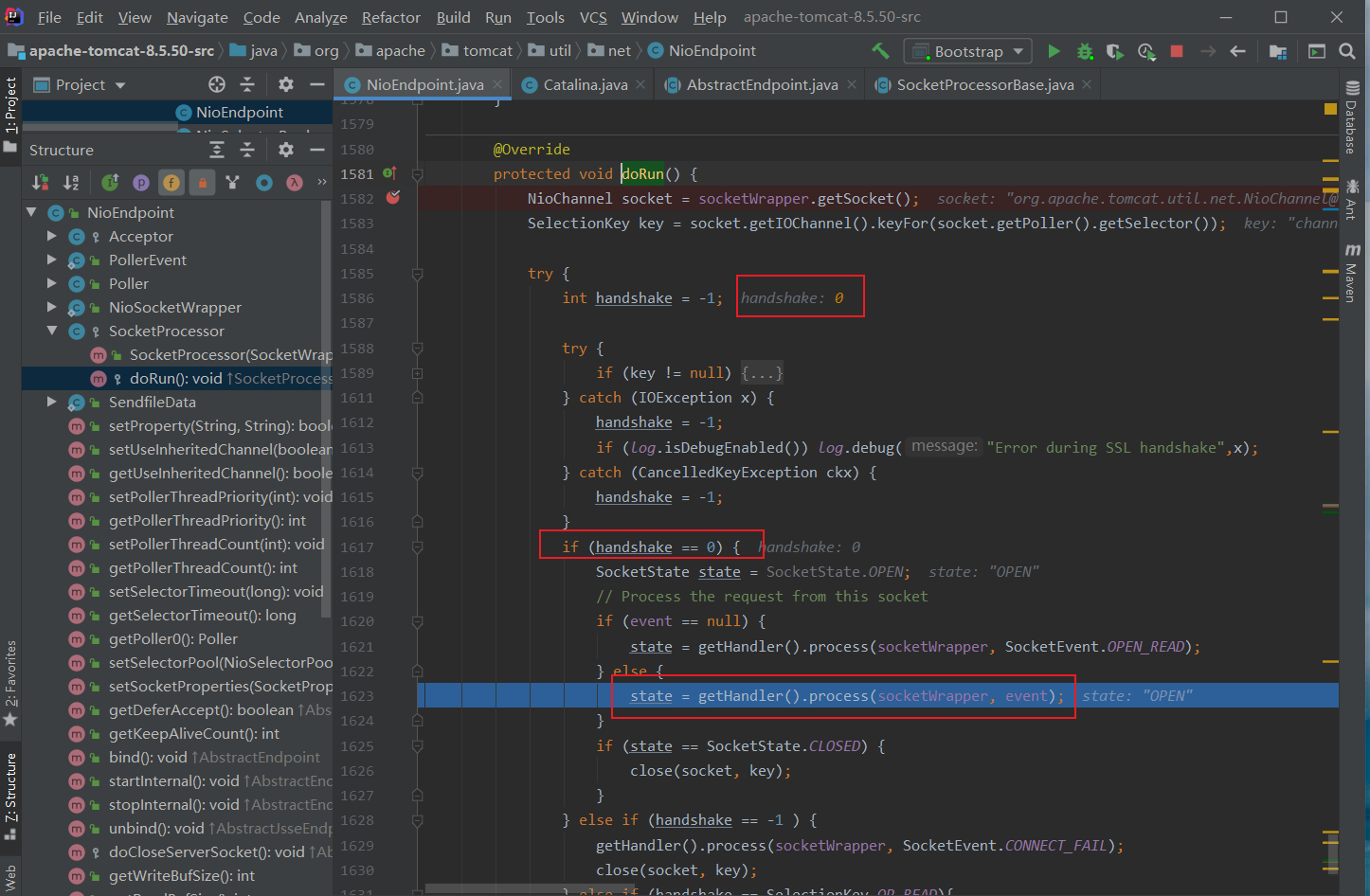

    -- > org.apache.tomcat.util.net.SocketProcessorBase#doRun  模块方法，由 子类  org.apache.tomcat.util.net.NioEndpoint.SocketProcessor#doRun 实际运行

• org.apache.coyote.AbstractProtocol.ConnectionHandler#process

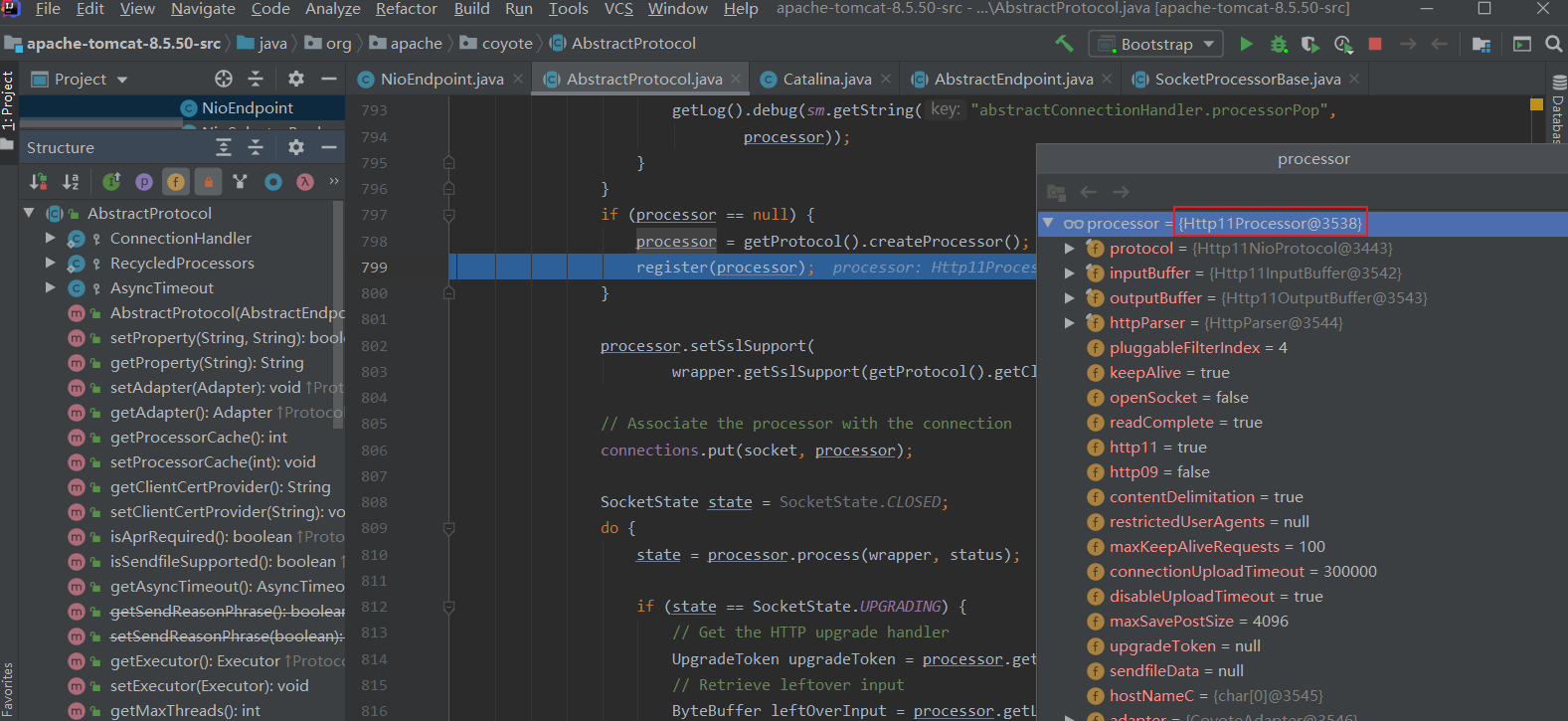

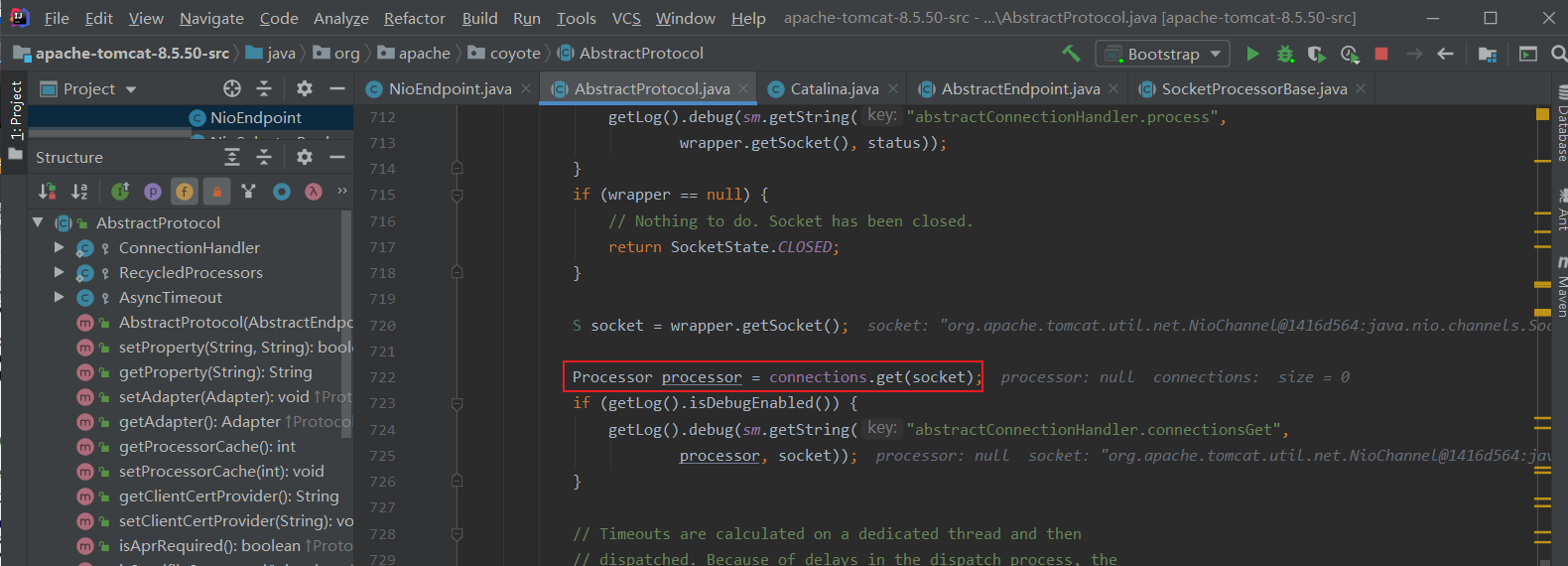

• 获取Processor （将socket转换为 tomcat标准的request)

开始处理请求

• org.apache.coyote.AbstractProcessorLight#process

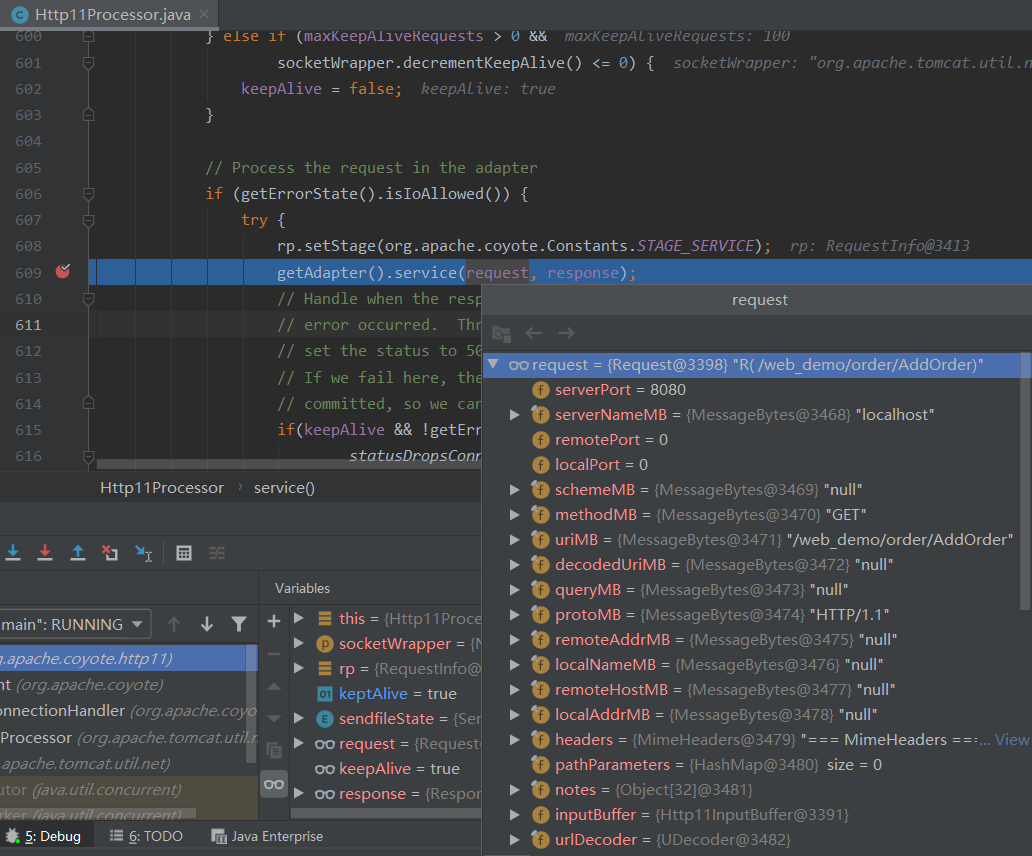

  首先封装  Request 和 Response ， Processor处理完成之后，交由Adapter 去处理 .



• org.apache.catalina.connector.CoyoteAdapter#service

---

• ------------------------------------------------------------------------- org.apache.catalina.connector.CoyoteAdapter#postParseRequest  开始 -------------------------------------------------------------------------

  封装后所有的host, context,wrapper信息都封装在 request.getMappingData() 中

org.apache.catalina.mapper.Mapper#map(org.apache.tomcat.util.buf.MessageBytes, org.apache.tomcat.util.buf.MessageBytes, java.lang.String, org.apache.catalina.mapper.MappingData)

-->  org.apache.catalina.mapper.Mapper#internalMap

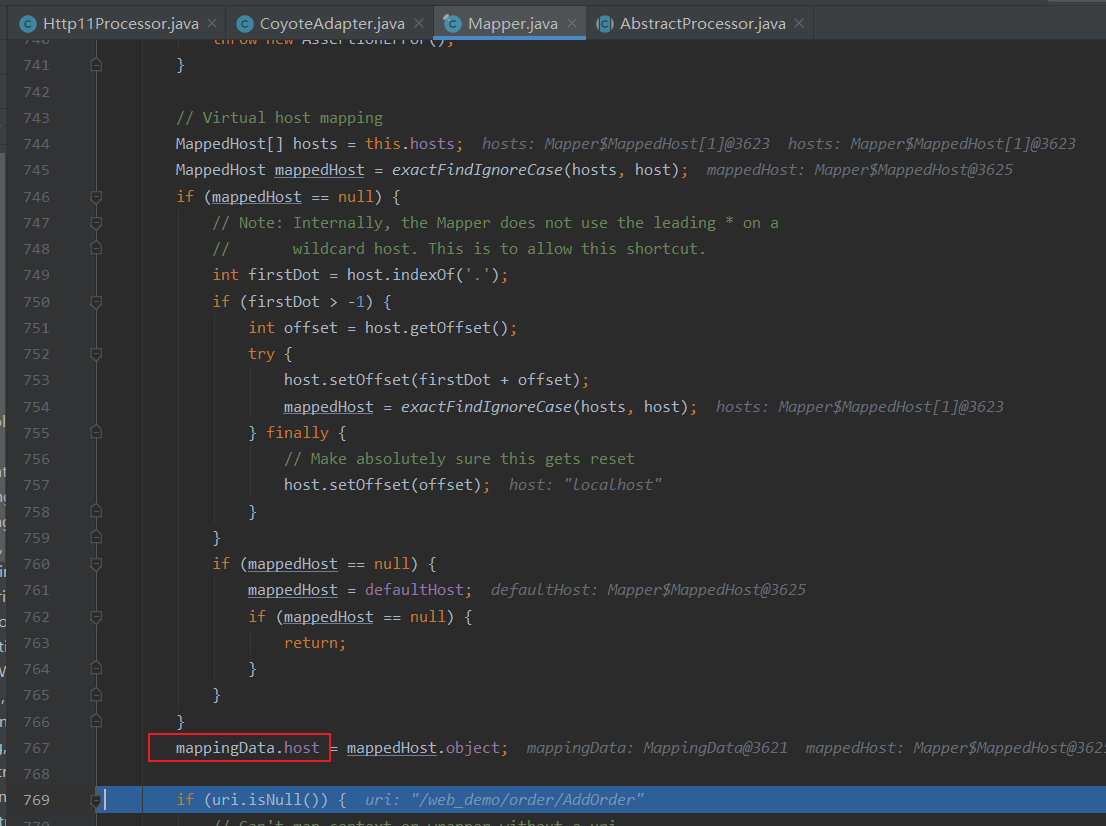

给mappingData.host赋值

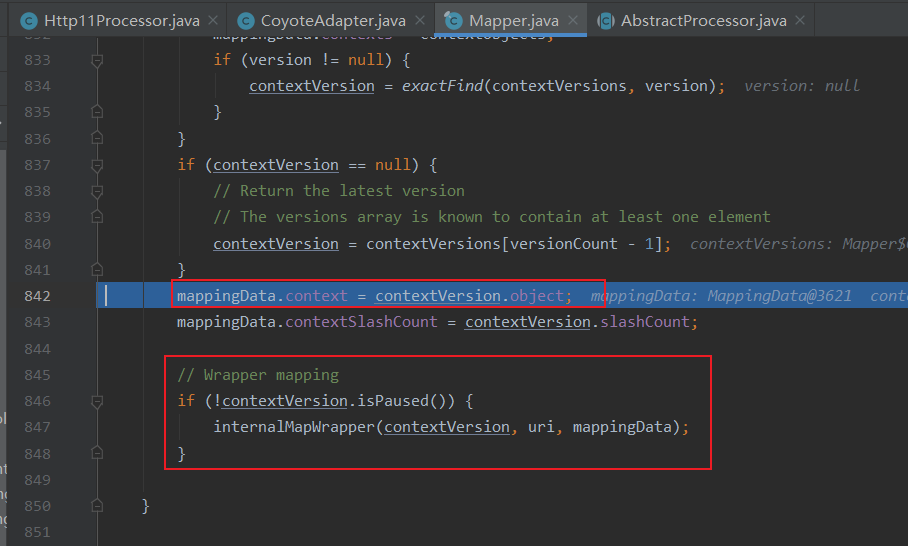

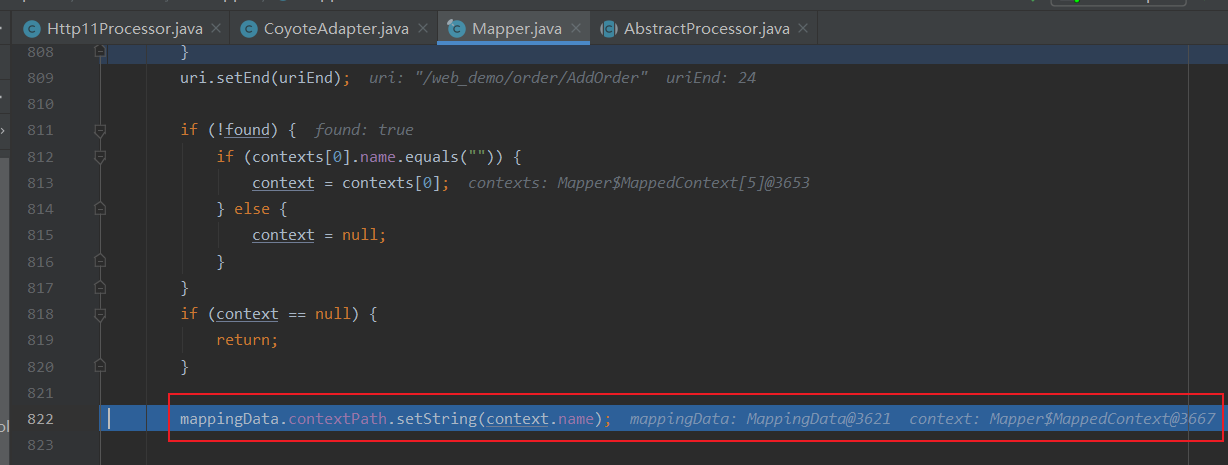

给mappingData.context赋值



给mappingData.wrapper赋值

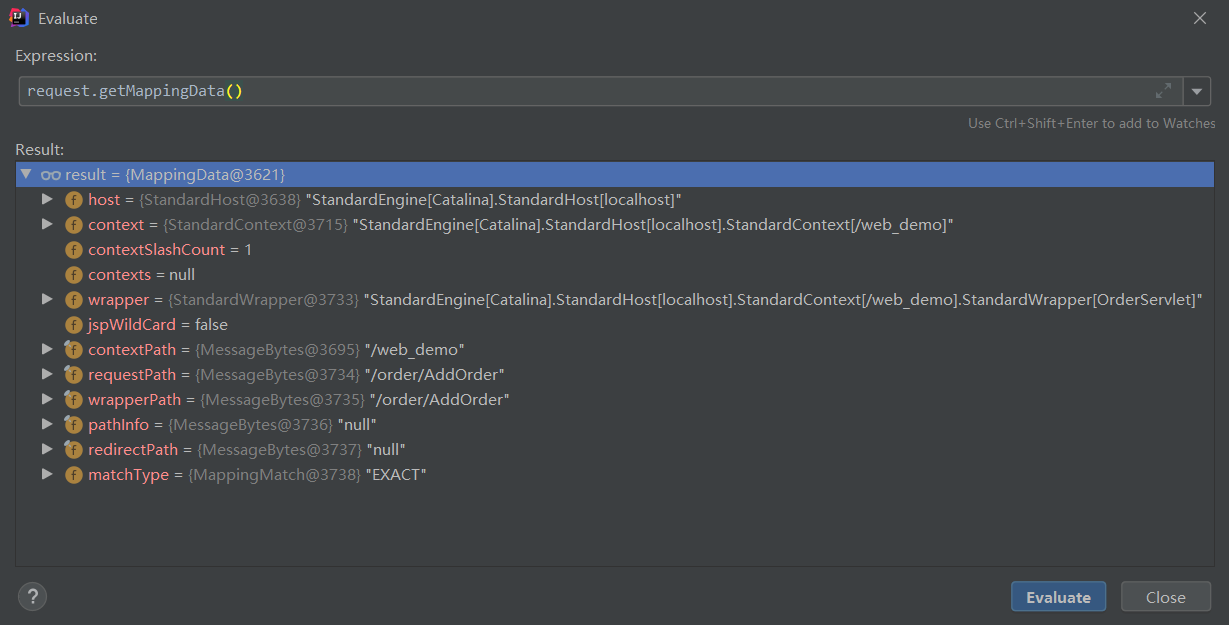

最终获取的 MappingData的值

------------------------------------------------------------------------- org.apache.catalina.connector.CoyoteAdapter#postParseRequest  结束 -------------------------------------------------------------------------

---

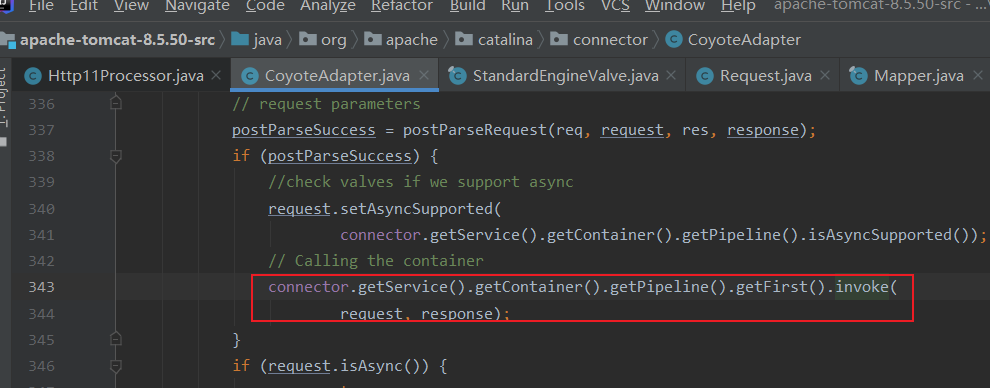

• org.apache.catalina.connector.CoyoteAdapter#service     回到该方法中

  invoke()方法　找到请求对应的　engine ,

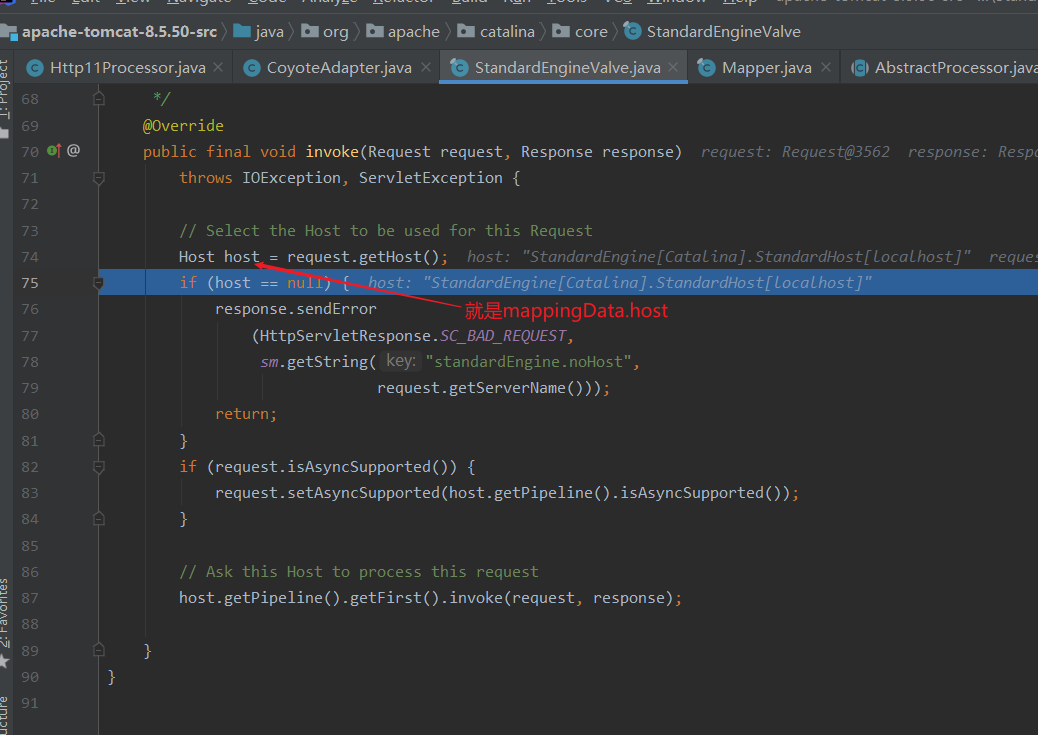

StandardEngineValve.invoke() 中继续找对应的 Host

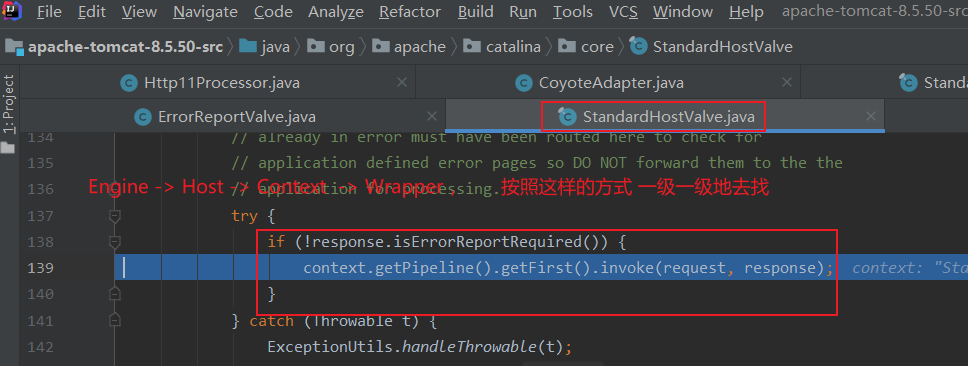

StandardhostValve.invoke() 中继续找对应的Context

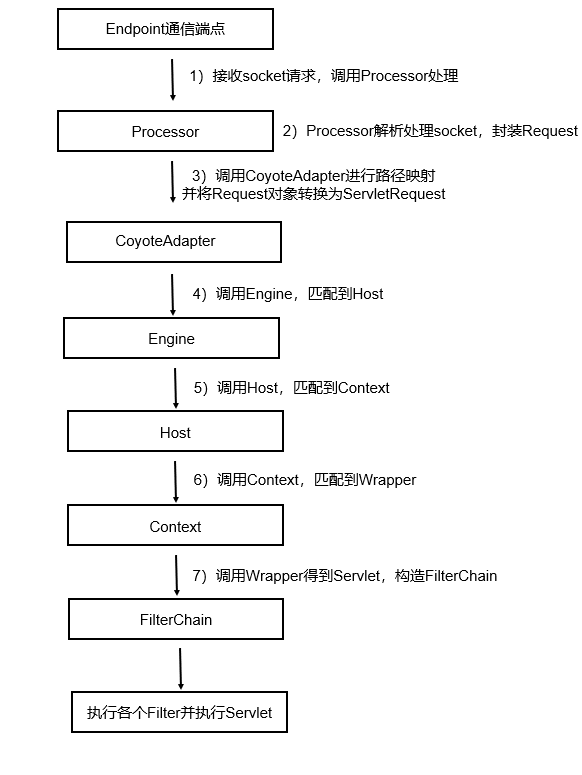

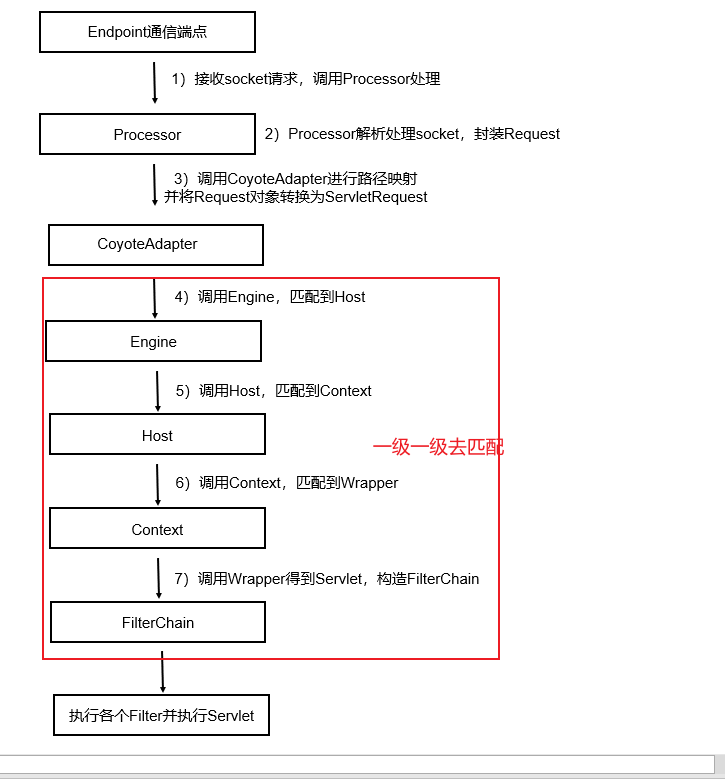

• 对应的流程如下图所示

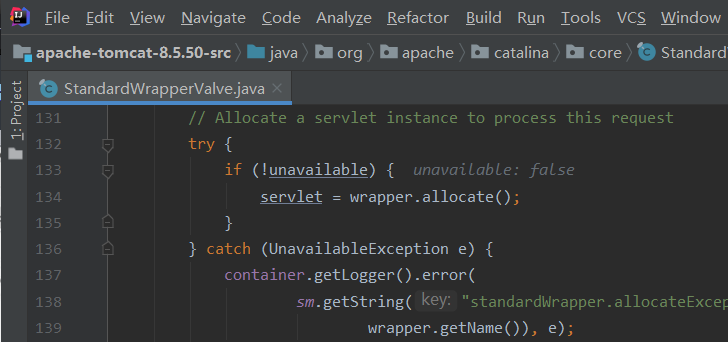

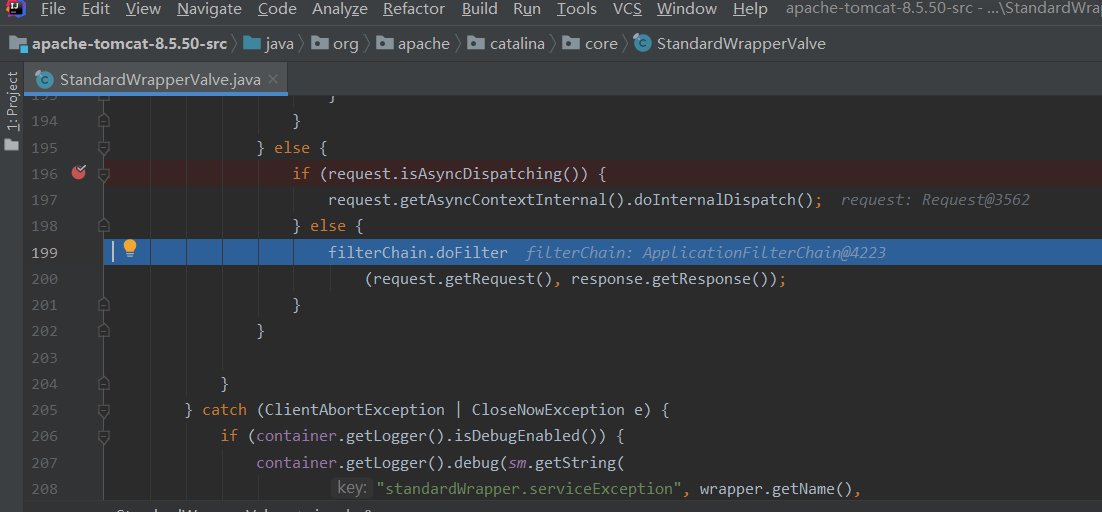

最终到 StandardWrapperValve中，封装Servlet

获取过滤链，去执行 过滤链(包含Servlet方法) 中的各个方法

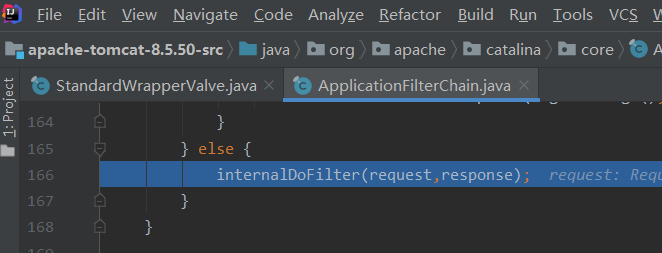

• org.apache.catalina.core.ApplicationFilterChain#internalDoFilter

最终这个 servlet.servcie(request, response) 就是 我们自己定义的Servlet方法，执行方法，返回结果

 至此，tomcat一个完整的执行流程分析结束
