简介

这是一个简单的单片机的 Bootloader 程序示例（基于STM32H743VIT6 & STM32CubeIDE）。提供了 boot 和 app 程序，提供了固件生成和固件下载需要的工具和源码。

例程地址：https://github.com/NaisuXu/STM32_Bootloader_Demo

API 说明

Format

本 Bootloader 示例通讯基于 UART ( 115200, 8N1 )。大于一字节数据以小端形式排列。

TypeByte0~Byte1Byte2Byte3Byte4~Byte5… ( None when length == 0 )
Request0xA5 0x5ARolling counterCMDLength (Data)Data
Response0xA5 0x5ARolling counterCMDLength (Data)Data
Negative
Response		0xA5 0x5ARolling counter0x00Length (Data)Data

Rolling counter 用于丢帧检测，不过例程中实际并未使用。

如果需要通讯通讯可靠，通常还需要在数据帧的结尾加上校验数据，这里偷了个懒。

Get Information

Request:  A5 5A 00 11 00 00
Response: A5 5A 00 11 01 00 Mode

Mode : 0=FBL, 1=APP

Go into FBL

Go into FBL(APP) or stay in FBL(BOOT).

Request:  A5 5A 00 10 03 00 46 42 4C
Response: A5 5A 00 10 00 00

Update

BEGIN:
Request:  A5 5A 00 0D 08 00 app_size(4bytes) app_crc(4bytes)
Response: A5 5A 00 0D 04 00 pack_max_size(4bytes)

WRITE:
Request:  A5 5A 00 0E 00 04 data(1024bytes)
Response: A5 5A 00 0E 00 00

END:
Request:  A5 5A 00 0F 00 00
Response: A5 5A 00 0F 00 00

pack_max_size : for this demo is fixed at 1024.

程序说明

boot_proj

这是例程的 boot 程序，程序使用C/C++混合开发。

Boot 和 APP 的 Flash 分布如下：

/* Boot占用STM32H743VIT6 Flash Bank1 第一个扇区，即用户程序起始地址 */
FLASH (rx) : ORIGIN = 0x08000000, LENGTH = 128K
/* App占用STM32H743VIT6 Flash Bank1 第二个扇区开始的三个扇区 */
FLASH (rx) : ORIGIN = 0x08020000, LENGTH = 384K

程序启动后会检查是否有合法的 APP 程序，然后注册 API 接口回调函数，启动串口监听：

void boot_setup(void){
	__enable_irq();

	check_if_app_ready();

	uproto.add(0x0D, uart2pc_rx_cb_update_begin);
	uproto.add(0x0E, uart2pc_rx_cb_update_write);
	uproto.add(0x0F, uart2pc_rx_cb_update_end);
	uproto.add(0x10, uart2pc_rx_cb_stay_in_boot);
	uproto.add(0x11, uart2pc_rx_cb_get_info);

	uart2pc_rx.start();
}

主循环中就是处理串口收发以及 APP 跳转。当有合法 APP 以及满足跳转条件后跳转 APP ：

#define STARTUP_DELAY_MS  (50)

void boot_loop(void){
	for(;;){
		uart2pc_rx.poll();
		uproto.poll();
		uart2pc_tx.poll();

		if(goto_app_flag && (bsp_sys_get_time_ms() > STARTUP_DELAY_MS)){
			goto_app();
		}
	}
}

本例程中 APP 合法的检查条件有下面三条：

  • APP 起始四字节数据符合栈指针地址范围；
  • APP 栈指针之后四字节数据符合程序入口指针范围；
  • 在 BOOT 的 NVM 数据中有 APP 就绪标志；
// 检查堆栈指针和程序入口是否合法
static bool check_app_sp_pc(void){
	uint32_t main_stack_pointer = *((volatile uint32_t*)APP_PART_START_ADDR);
	if((main_stack_pointer < RAM_START_ADDR) || (main_stack_pointer > (RAM_START_ADDR + RAM_PART_SIZE))) return false;

	uint32_t app_entry_addr = *((volatile uint32_t*)(APP_PART_START_ADDR + 4));
	if((app_entry_addr < APP_PART_START_ADDR) || (app_entry_addr > (APP_PART_START_ADDR + APP_PART_SIZE))) return false;

	return true;
}

#define APP_READY_FLAG    (0xA5A55A5A)

// 检查是否有合法APP
static void check_if_app_ready(void){
	#ifndef DEBUG_MODE
		uint32_t flag = *((volatile uint32_t*)BOOT_NVM_START_ADDR);
		if(flag != APP_READY_FLAG) return;
	#endif

	if(!check_app_sp_pc()) return;

	goto_app_flag = true;
}

除了上面三个条件外 BOOT 还设置了一个延时时间，在该时间内也不会进行跳转，以防 APP 程序不当处理或跑飞导致无法进入 BOOT 再次刷程序。

从 BOOT 跳转到 APP 主要就是设置堆栈指针然后跳转到程序入口：

static void goto_app(void){
	__disable_irq();

	SCB_DisableICache(); // 程序中启用了 ICache ，这里需要关闭

	// 失能所有用到的外设
	LL_DMA_DeInit(DMA1, LL_DMA_STREAM_0);
	LL_DMA_DeInit(DMA1, LL_DMA_STREAM_1);
	LL_USART_DeInit(USART1);

    SysTick->CTRL = 0;
    SysTick->LOAD = 0;
    SysTick->VAL = 0;

	// 清中断
	for (int i = 0; i < 8; i++){
		NVIC->ICER[i]=0xFFFFFFFF;
		NVIC->ICPR[i]=0xFFFFFFFF;
	}

	uint32_t main_stack_pointer = *(volatile uint32_t*)APP_PART_START_ADDR;

	typedef void (*app_entry_func_tpte)(void);
	uint32_t app_entry_addr = *(volatile uint32_t*)(APP_PART_START_ADDR + 4);
	app_entry_func_tpte app_entry_func = (app_entry_func_tpte)app_entry_addr;

	__set_MSP(main_stack_pointer); // 设置栈指针
	app_entry_func(); // 跳转到程序入口
}

接收固件基于上文的串口 API ，擦除固件区域，然后再分包接受固件数据并写入Flash，最后检查数据，并设置标志。

本示例中的固件数据是经过了异或运算的，需要再次运算进行还原。异或运算提供一定程度的加密。本示例中只是使用一个字节的异或，实际中可以采用一个数组循环进行异或加强加密能力。

本示例固件生成工具中会计算原始固件的 CRC32 校验数据，但 BOOT 中偷了个懒并未进行校验核对。

可以注释掉 boot/config.h 中的 #define DEBUG_MODE 来启用读保护，防止固件被简单读取。

app_proj

这是例程的 app 程序，程序使用C/C++混合开发。

APP 程序非常简单，和 BOOT 部分代码是重复了，唯一不同的是跳转 BOOT 接口中擦除 BOOT 的 NVM （主要是其中的 APP 就绪标志）。

APP程序可以单独调试，需要如下设置：

app_proj/STM32H743VITX_FLASH.ld 文件：
FLASH (rx) : ORIGIN = 0x08000000, LENGTH = 384K

app/config.h 文件：
SCB->VTOR = 0x08000000;

APP程序也可以在有BOOT下调试，需要如下设置：

boot/config.h 文件：
#define DEBUG_MODE

app_proj/STM32H743VITX_FLASH.ld 文件：
FLASH (rx) : ORIGIN = 0x08020000, LENGTH = 384K

app/config.h 文件：
SCB->VTOR = APP_PART_START_ADDR;

另外说一句 BOOT 本身就是起始于 0x08000000 ，直接调试就行。

fw_gen.html

该工具用于将 app_proj 生成的 .bin 文件转换成用于通过 boot 升级的 .nxfw 文件。

程序中读取上传的 .bin 文件，将数据通过异或运算后填充，最后在结尾处填充 CRC32 校验数据。

fw_update.html

该工具用于更新固件到设备中，本身并没有什么特别难的地方，只是对上文 API 的简单操作。

该工具用到了 Web Serial API 需要 Windows 下最新的 Edge 或者 Chrome 浏览器支持。该技术相关使用说明可以参考下面文章：

《使用 Web Serial API 在浏览器中实现串口通讯（纯前端）》：https://blog.csdn.net/Naisu_kun/article/details/132522118

使用演示

固件生成

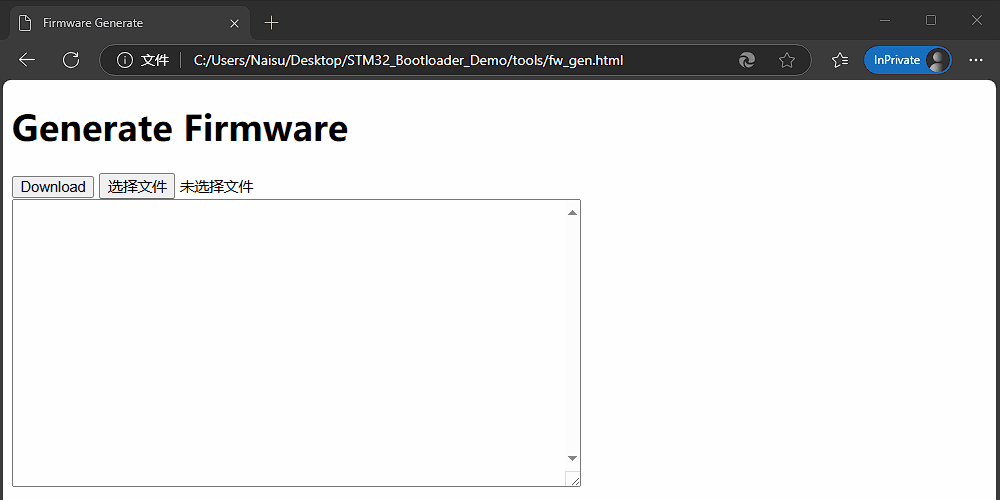

在这里插入图片描述

固件更新

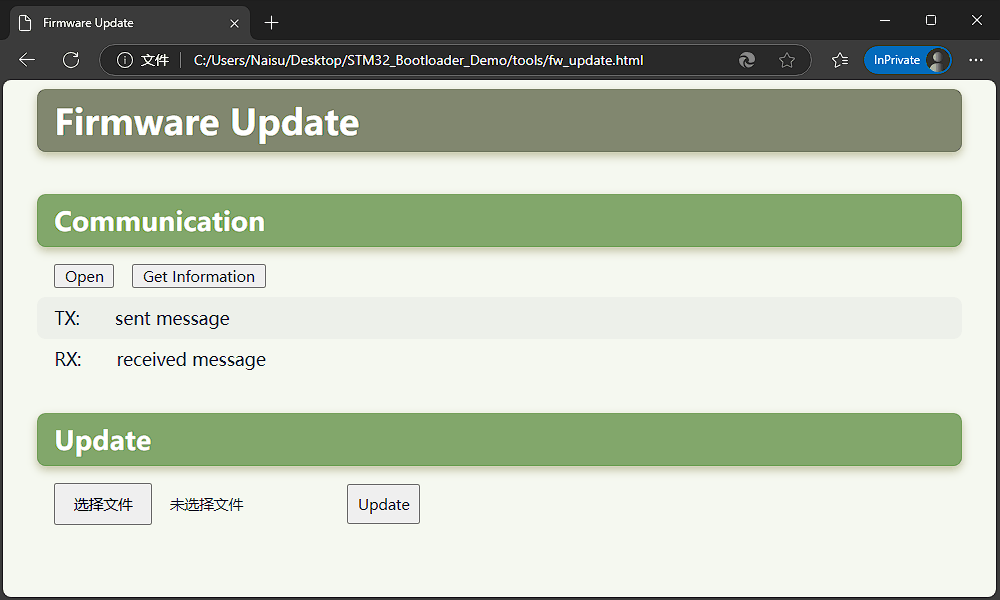

在这里插入图片描述

带有 BOOT 时调试 APP

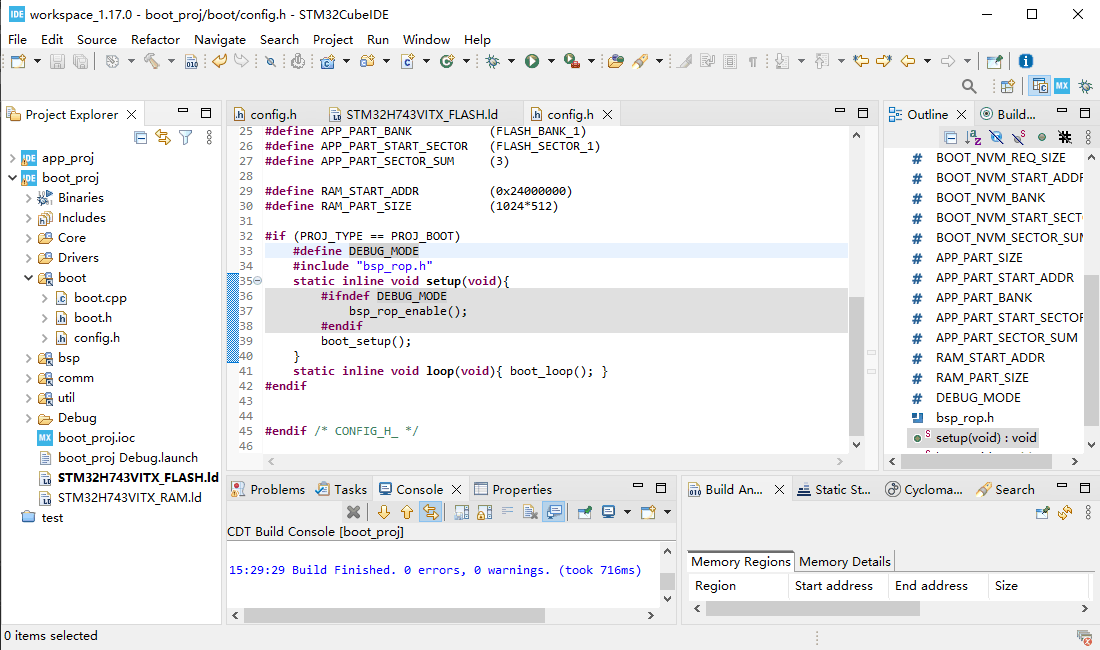

在这里插入图片描述

其他说明

Bootloader 程序的原理和实现方式是有很多种的，这里只是比较简单常见的一种实现而已。
