背景介绍
  • 交通工具多样化的今天，铁路逐渐成为绿色、环保的出行方式的首选。作为大众化的交通工具，铁路在运输体系中居于骨干地位，坐火车是最安全、舒适、实惠的出行方式之一。然后在长途旅行过程中，一方面不少乘客会因为担心坐过站造成不敢放松休息，使旅途产生疲倦；另一方面，一些乘客由于休息没有注意列车到站，导致坐过站，在经济和心理上造成了负担。当前列车的提醒仅仅停留在安排专门的乘务人员到站没站提醒，乘务员不知道那些乘客需要到站下车，一些睡着的乘客有部分没有听到声音错过正确的下站时间。
作品介绍
  • 本作品所要解决的问题是提供一种列车到站提醒装置，通过座椅振动来提醒乘客即将到站。为解决上述问题，一种动车到站提醒装置包括：身份证识别模块、列车座椅、语音播报模块、振动电机。在座椅扶手右侧设有身份证识别组件，控制中心与列车乘客信息系统连接可精准读取乘客购票信息；列车座椅，在座椅内设有振动电机；座椅内还设有控制器和语音播报模块，控制器的输出端与振动电机连接，由控制器控制振动电机的启停。

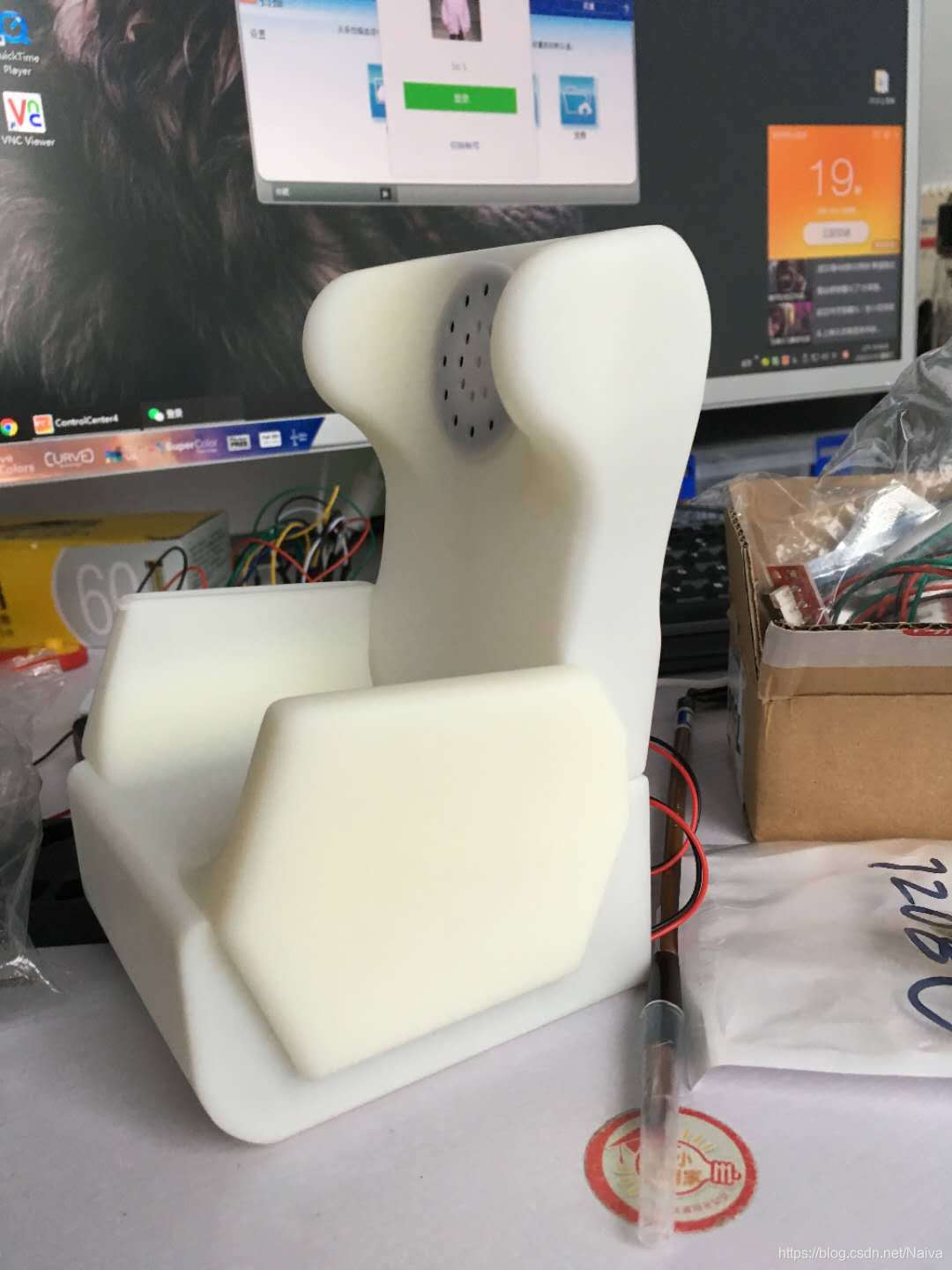

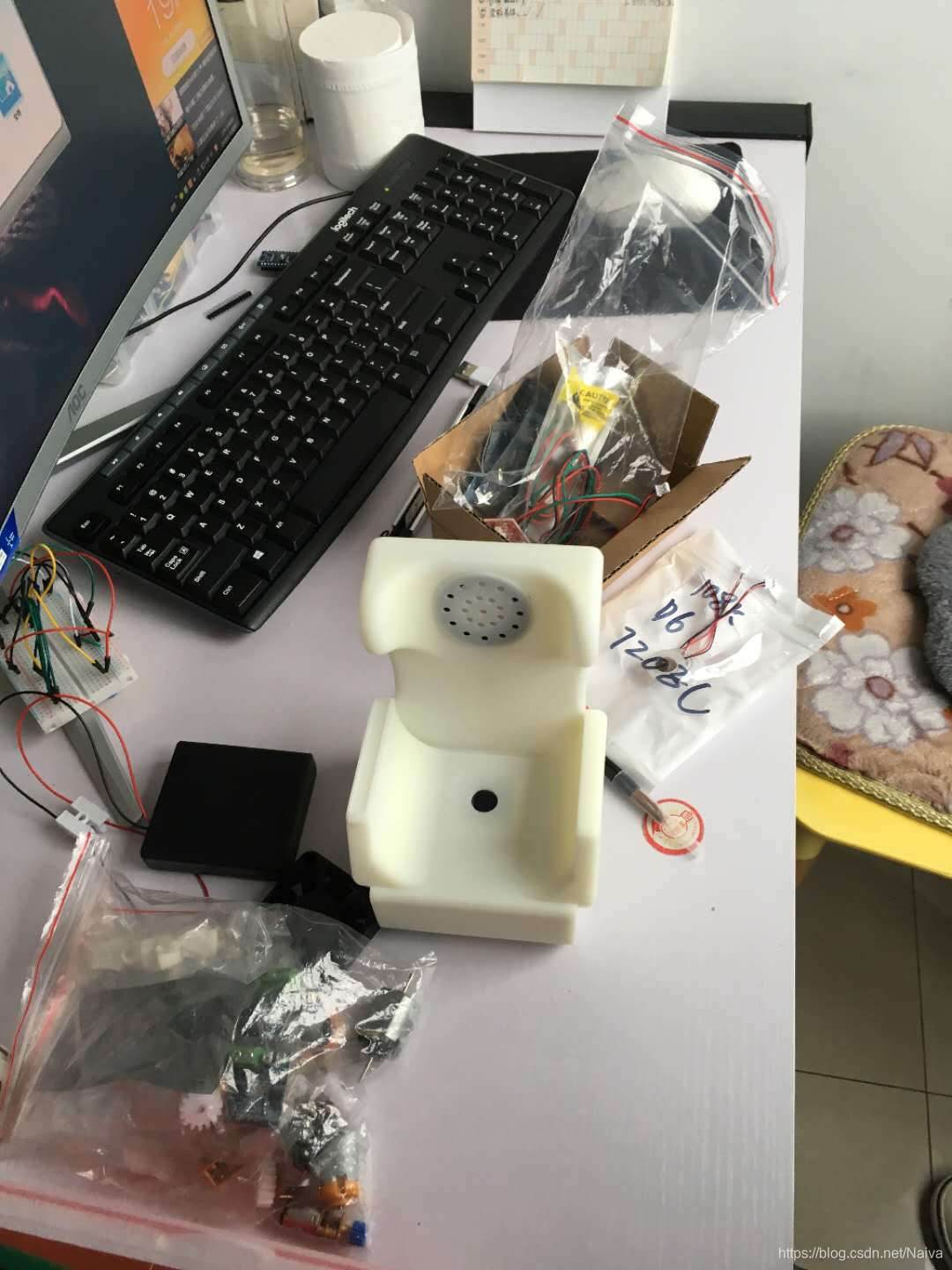

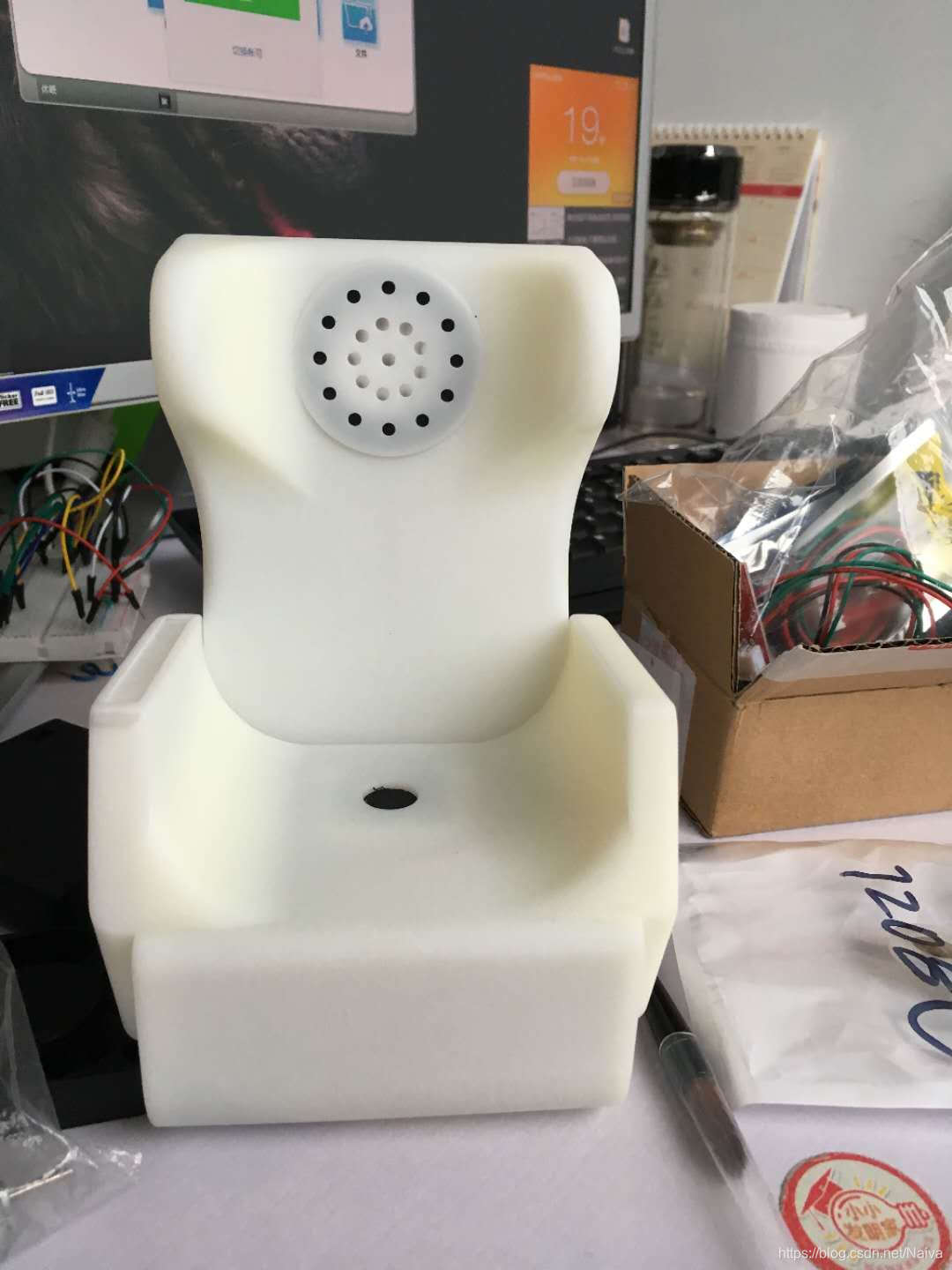

成品展示在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

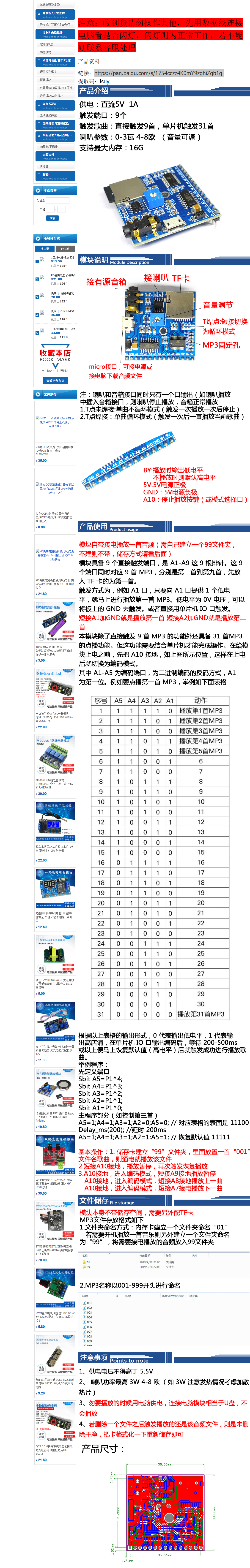

#语音播放模块 MP3 提示器 触发一次播报一次 播报器 兼容 Arduino-微盛恒创#

在这里插入图片描述
#语音播报模块测试#

第一步：用文字转语音软件.exe 生成001.MP3格式文件，语音合成软件获取：

链接：https://pan.baidu.com/s/1lrcM4YlJFi0wrWqtkXznQA
提取码：y1be

001上车时：

欢迎您乘坐“和谐号”动车组列车，我们全体乘务人员向您问好，本次列车为您提供自助式旅行服务，请参阅《服务指南》或咨询乘务人员。为了保持设备设施功能良好，请您在使用时多加爱护。本次列车全列禁烟，如有违反者，乘警将依据《铁路安全管理条例》进行处罚。车厢内涂有红色标记的安全设施是紧急情况下使用的，请不要随意碰触，以免影响列车运行。前方到站：**站。

002前方到站：

1、女士们先生们，扬子江药业集团提醒您，列车前方停车站是：西安北站。
2、列车前方到站是：常州站。请下车的旅客提前整理好行李，避免错拿或遗忘在列车上。双门车厢的旅客，请在本车厢前部车门下车；单门车厢的旅客，请在本车厢先下，后上。“美的中央空调”号品牌列车祝您旅途愉快。

003到站时：

各位旅客列车已经到达**站，请拿好您的行李和贵重物品，从列车前进方向右侧车门下车，下车时请注意列车与站台之间的间隙。

第二步：将001.MP3文件拷贝至TF卡中，新建文件夹【01】-> 001.MP3

第三步：模块与喇叭接线(正极—焊盘为方形)

第四步：给模块单独上电:5V 1A（注意：USB供电模块不工作，相当于U盘）

第五步：语音测试 ：模块引脚 A1与GND短接触发001.MP3播放

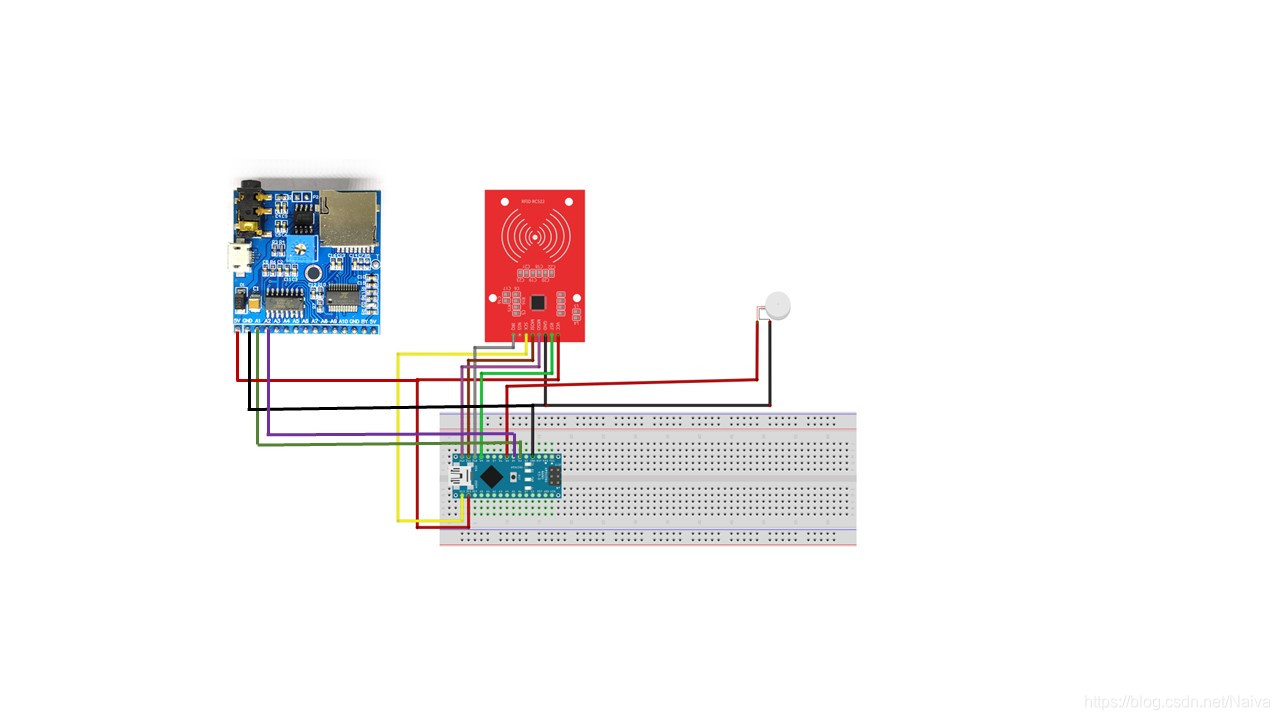

第六步：语音模块与Arduno Nano接线

A1————————D3（低电平触发）
A2————————D4
A3————————D
5V————————5V
GND——————GND

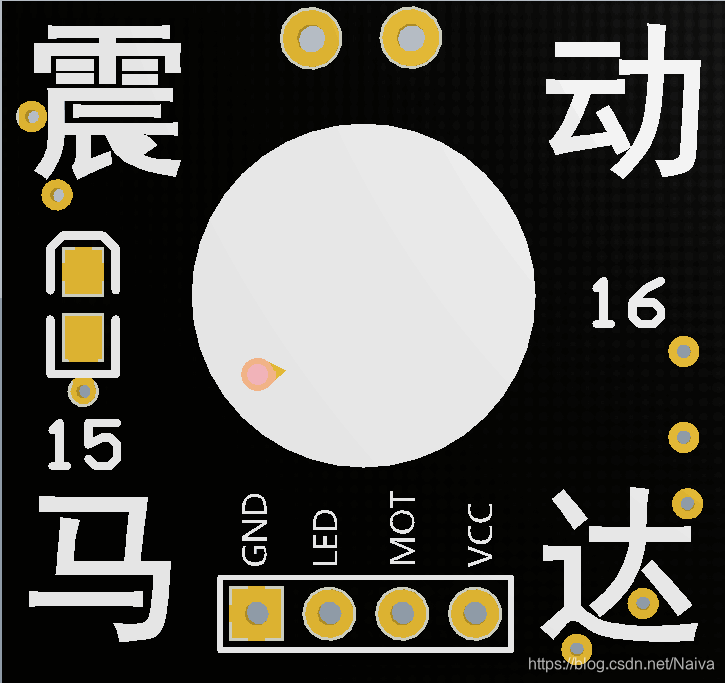

震动马达 与 Arduno Nano接线：

VCC ——3.3V
GND ——GND
Motor——D5（高电平触发）
LED—— （可不接）

在这里插入图片描述

#Mifare RFID-RC522模组实验#

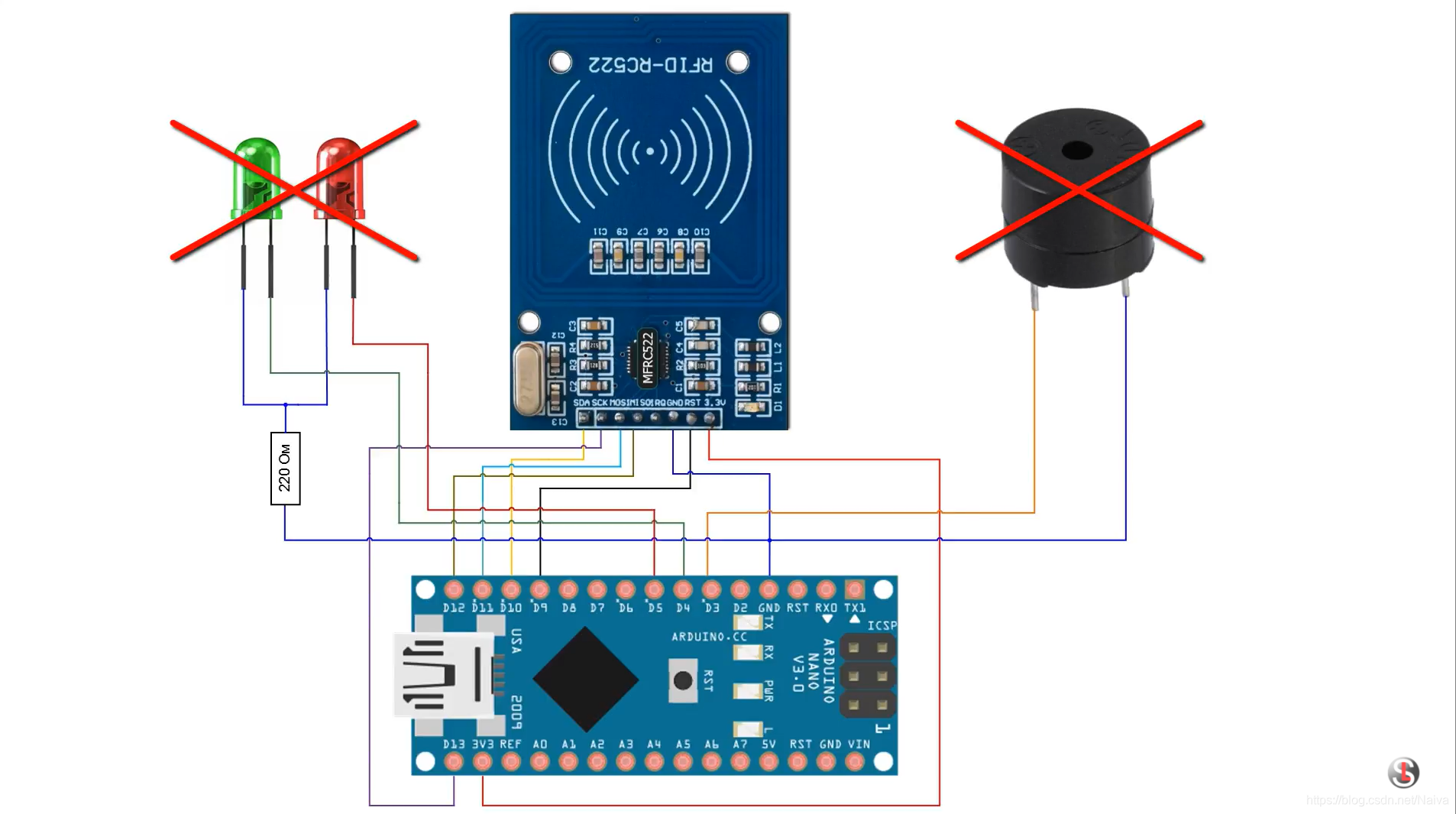

第一步：MFRC522模块与Arduino Nano接线

3.3V———————————>3.3V
GND———————————>GND

RST/Reset ——RST----------> D9

SPI SS ——— SDA(SS) ------> D10
SPI MOSI —— MOSI --------- > D11
SPI MISO —— MISO-----------> D12
SPI SCK ——— SCK -------------> D13

在这里插入图片描述
第二步：添加库文件【项目】- 【加载库】 - 【管理库】输入 mfrc522
#include <SPI.h>
#include <MFRC522.h>

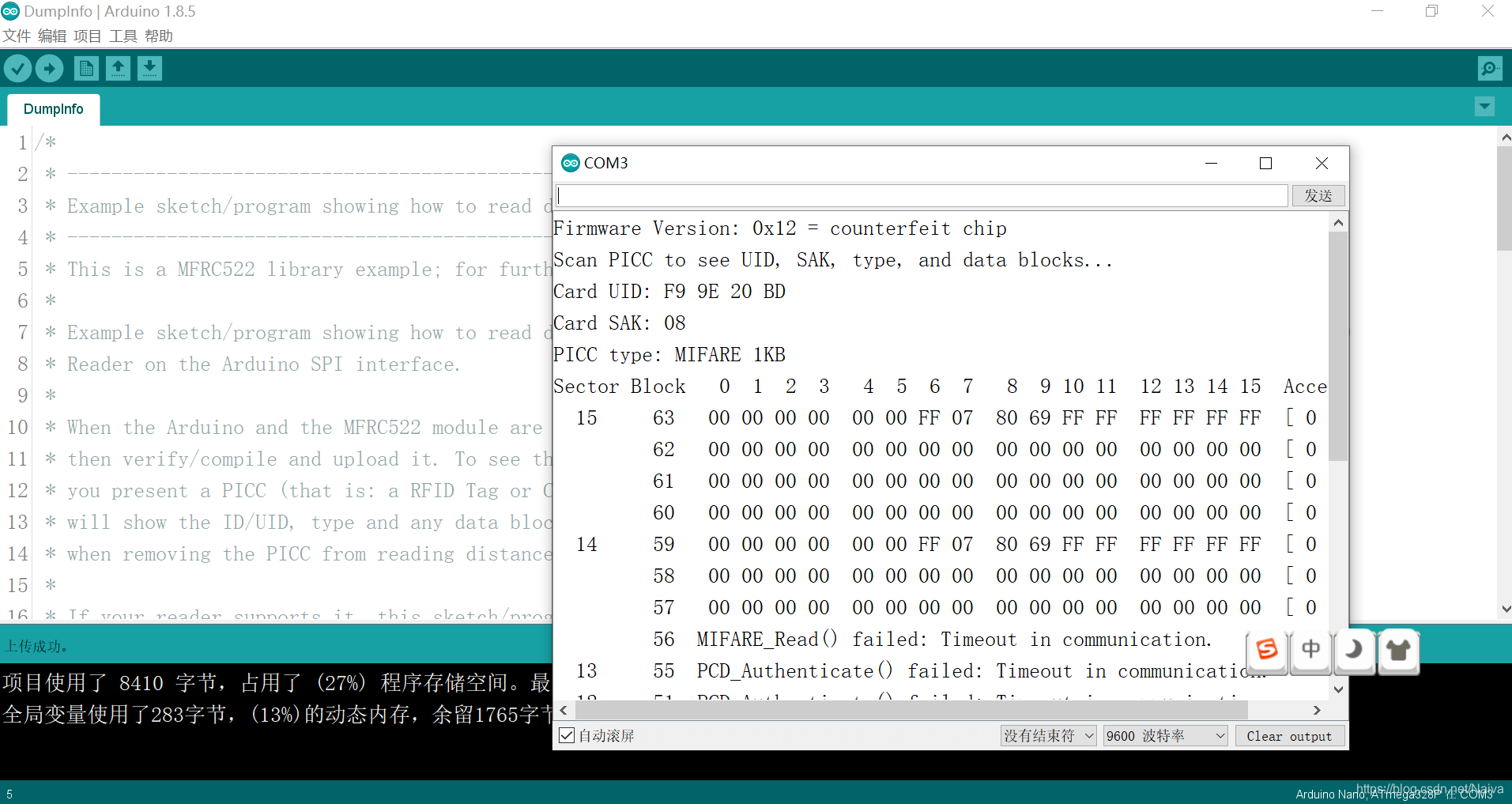

第三步：获取cardID 示例程序，【文件】 - 【示例】 - 【MFRC22】 - 【DumpInfo】

Card UID: F9 9E 20 BD
在这里插入图片描述
在这里插入图片描述

第四步：测试

//Viral Science
//RFID
#include <SPI.h>
#include <MFRC522.h>
#include <Servo.h>

#define SS_PIN 10
#define RST_PIN 9
#define LED_G 4 //define green LED pin
#define LED_R 5 //define red LED
#define BUZZER 2 //buzzer pin
MFRC522 mfrc522(SS_PIN, RST_PIN);   // Create MFRC522 instance.
Servo myServo; //define servo name

void setup()
{
  Serial.begin(9600);   // Initiate a serial communication
  SPI.begin();      // Initiate  SPI bus
  mfrc522.PCD_Init();   // Initiate MFRC522
  myServo.attach(3); //servo pin
  myServo.write(0); //servo start position
  pinMode(LED_G, OUTPUT);
  pinMode(LED_R, OUTPUT);
  pinMode(BUZZER, OUTPUT);
  noTone(BUZZER);
  Serial.println("Put your card to the reader...");
  Serial.println();

}
void loop()
{
  // Look for new cards
  if ( ! mfrc522.PICC_IsNewCardPresent())
  {
    return;
  }
  // Select one of the cards
  if ( ! mfrc522.PICC_ReadCardSerial())
  {
    return;
  }
  //Show UID on serial monitor
  Serial.print("UID tag :");
  String content= "";
  byte letter;
  for (byte i = 0; i < mfrc522.uid.size; i++)
  {
     Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
     Serial.print(mfrc522.uid.uidByte[i], HEX);
     content.concat(String(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " "));
     content.concat(String(mfrc522.uid.uidByte[i], HEX));
  }
  Serial.println();
  Serial.print("Message : ");
  content.toUpperCase();
  if (content.substring(1) == "83 23 38 BB") //change here the UID of the card/cards that you want to give access
  {
    Serial.println("Authorized access");
    Serial.println();
    delay(500);
    digitalWrite(LED_G, HIGH);
    tone(BUZZER, 500);
    delay(300);
    noTone(BUZZER);
    myServo.write(180);
    delay(5000);
    myServo.write(0);
    digitalWrite(LED_G, LOW);
  }

 else   {
    Serial.println(" Access denied");
    digitalWrite(LED_R, HIGH);
    tone(BUZZER, 300);
    delay(1000);
    digitalWrite(LED_R, LOW);
    noTone(BUZZER);
  }
}

第五步：修改代码

//Viral Science
//RFID
#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN 10
#define RST_PIN 9

#define LED_G 4 //define green LED pin
#define LED_R 5 //define red LED
#define BUZZER 2 //buzzer pin

MFRC522 mfrc522(SS_PIN, RST_PIN);   // Create MFRC522 instance.

void setup()
{
  Serial.begin(9600);   // Initiate a serial communication
  SPI.begin();      // Initiate  SPI bus
  mfrc522.PCD_Init();   // Initiate MFRC522

  pinMode(LED_G, OUTPUT);
  pinMode(LED_R, OUTPUT);
  pinMode(BUZZER, OUTPUT);
  digitalWrite(BUZZER, HIGH);

  Serial.println("Put your card to the reader...");
  Serial.println();

}
void loop()
{
  // Look for new cards
  if ( ! mfrc522.PICC_IsNewCardPresent())
  {
    return;
  }
  // Select one of the cards
  if ( ! mfrc522.PICC_ReadCardSerial())
  {
    return;
  }

  //Show UID on serial monitor
  Serial.print("UID tag :");
  String content= "";
  byte letter;
  for (byte i = 0; i < mfrc522.uid.size; i++)
  {
     Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
     Serial.print(mfrc522.uid.uidByte[i], HEX);
     content.concat(String(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " "));
     content.concat(String(mfrc522.uid.uidByte[i], HEX));
  }
  Serial.println();
  Serial.print("Message : ");
  content.toUpperCase();


  if (content.substring(1) == "F9 9E 20 BD") //change here the UID of the card/cards that you want to give access
  {
    Serial.println("Authorized access");
    Serial.println();
    delay(500);

    digitalWrite(BUZZER, LOW);//D2引脚触发语音播报模块001.MP3
    delay(500);

    digitalWrite(BUZZER, HIGH);
  }

 else   {
    Serial.println(" Access denied");
    digitalWrite(BUZZER, HIGH);
    digitalWrite(LED_R, HIGH);
    delay(1000);

    digitalWrite(LED_R, LOW);
    }
}

测试3

//Viral Science
//RFID
#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN 10
#define RST_PIN 9


#define BUZZER       2    //
#define Car_begin    3    //Pin3 触发启程提示语音 001.MP3
#define Car_end      4    //Pin4 触发到站提醒语音 002.MP3
#define Motor_shock  5  //到站震动提醒


boolean flag = true;//旗标

MFRC522 mfrc522(SS_PIN, RST_PIN);   // Create MFRC522 instance.

void setup()
{
  Serial.begin(9600);   // Initiate a serial communication
  SPI.begin();      // Initiate  SPI bus
  mfrc522.PCD_Init();   // Initiate MFRC522

  pinMode(Car_begin, OUTPUT);
  pinMode(Car_end, OUTPUT);
  pinMode(Motor_shock, OUTPUT);

  digitalWrite(Car_begin, HIGH);    //语音模块低电平触发
  digitalWrite(Car_end, HIGH);    //语音模块低电平触发
  digitalWrite(Motor_shock, LOW);//震动马达高电平触发

  Serial.println("Put your card to the reader...");
  Serial.println();

}
void loop()
{
  // Look for new cards
  if ( ! mfrc522.PICC_IsNewCardPresent())
  {
    return;
  }
  // Select one of the cards
  if ( ! mfrc522.PICC_ReadCardSerial())
  {
    return;
  }

  //Show UID on serial monitor
  Serial.print("UID tag :");
  String content= "";
  byte letter;
  for (byte i = 0; i < mfrc522.uid.size; i++)
  {
     Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
     Serial.print(mfrc522.uid.uidByte[i], HEX);
     content.concat(String(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " "));
     content.concat(String(mfrc522.uid.uidByte[i], HEX));
  }
  Serial.println();
  Serial.print("Message : ");
  content.toUpperCase();


  if ((content.substring(1) == "F9 9E 20 BD" ) && ( flag == true)) //change here the UID of the card/cards that you want to give access
  {
    Serial.println("Authorized access");
    Serial.println();
    delay(30);
    digitalWrite(Car_begin, LOW);//触发语音播报模块001.MP3
    delay(500);
    digitalWrite(Car_begin, HIGH);//停止播报

    for(int timer = 60;timer >=0 ;timer--){

        delay(1000);
        Serial.print("timer:");
        Serial.println(timer);

      if(timer == 15)
      {
        digitalWrite(Car_end, LOW);//触发语音播报模块003.MP3
        delay(500);
        digitalWrite(Car_end, HIGH);//停止播报

        }

        else if(timer > 0 && timer <= 10 )
        {
          digitalWrite(Motor_shock, HIGH);//震动马达高电平触发
          }
        else
        {
           digitalWrite(Motor_shock, LOW); //停止震动
           digitalWrite(Car_end, HIGH);    //停止播报
          }


      }



    flag = false;
  }


 else   {
      Serial.println(" Access denied");
      digitalWrite(Car_begin, HIGH);    //停止播报
      digitalWrite(Car_end, HIGH);      //停止播报
      flag = true;
    }
}

测试四

//Viral Science
//RFID
#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN 10
#define RST_PIN 9


#define BUZZER       2    //
#define Car_begin    3    //Pin3 触发启程提示语音 001.MP3
#define Car_end      4    //Pin4 触发到站提醒语音 002.MP3
#define Motor_shock  5  //到站震动提醒


boolean flag = true;//旗标

MFRC522 mfrc522(SS_PIN, RST_PIN);   // Create MFRC522 instance.

void setup()
{
  Serial.begin(9600);   // Initiate a serial communication
  SPI.begin();      // Initiate  SPI bus
  mfrc522.PCD_Init();   // Initiate MFRC522

  pinMode(Car_begin, OUTPUT);
  pinMode(Car_end, OUTPUT);
  pinMode(Motor_shock, OUTPUT);

  digitalWrite(Car_begin, HIGH);    //语音模块低电平触发
  digitalWrite(Car_end, HIGH);    //语音模块低电平触发
  digitalWrite(Motor_shock, LOW);//震动马达高电平触发

  Serial.println("Put your card to the reader...");
  Serial.println();

}
void loop()
{
  // Look for new cards
  if ( ! mfrc522.PICC_IsNewCardPresent())
  {
    return;
  }
  // Select one of the cards
  if ( ! mfrc522.PICC_ReadCardSerial())
  {
    return;
  }

  //Show UID on serial monitor
  Serial.print("UID tag :");
  String content= "";
  byte letter;

  for (byte i = 0; i < mfrc522.uid.size; i++)
  {
     Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
     Serial.print(mfrc522.uid.uidByte[i], HEX);
     content.concat(String(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " "));
     content.concat(String(mfrc522.uid.uidByte[i], HEX));
  }
  Serial.println();
  Serial.print("Message : ");
  content.toUpperCase();


  if (content.substring(1) == "F9 9E 20 BD"  ) //&& ( flag = true)    - change here the UID of the card/cards that you want to give access
  {
    Serial.println("Authorized access");
    Serial.println();
    delay(30);
    digitalWrite(Car_begin, LOW);//触发语音播报模块001.MP3
    delay(1000);
    digitalWrite(Car_begin, HIGH);//停止播报



    for(int timer = 60;timer >=0 ;timer--)
    {

        Serial.print("timer:");
        Serial.println(timer);
        delay(1000);

      if(timer == 15)
      {
        digitalWrite(Car_end, LOW);//触发语音播报模块003.MP3
        delay(1000);
        digitalWrite(Car_end, HIGH);//停止播报

        }

        else if(timer > 0 && timer <= 10 )
        {
          digitalWrite(Motor_shock, HIGH);//震动马达高电平触发
          }
        else
        {
           digitalWrite(Motor_shock, LOW); //停止震动
           digitalWrite(Car_end, HIGH);    //停止播报
          }

      }

       flag = false;//

  }


 else
 {
      Serial.println(" Access denied");
      digitalWrite(Car_begin, HIGH);    //停止播报
      digitalWrite(Car_end, HIGH);      //停止播报
      flag = true;
  }
}

参考文档：
1.Mifare RFID-RC522模组实验（一）：读取Mifare RFID卡的UID识别码
2.Arduino RFID Sensor (MFRC522) Tutorial(YouTube视频教程)
3.Arduino RFID Sensor (MFRC522) Tutorial（文章）

【雕爷学编程】Arduino动手做（98）---使用RC522 RFID射频模块读取加密卡的数据
雕爷学编程
06-04 1588
37款传感器与执行器的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止这37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手尝试系列实验，不管成功（程序走通）与否，都会记录下来—小小的进步或是搞不掂的问题，希望能够抛砖引玉。
【雕爷学编程】Arduino动手做（98）---RC522 RFID射频模块之性能参数、工作原理与Arduino读写标签
雕爷学编程
02-17 9052
雕爷学编程,Arduino动手做,开源硬件,创客传感器,RC522 RFID射频模块
树莓派3 使用 RFID-RC522模块(2020.8.1
08-01
树莓派3 使用 RFID-RC522模块
基于Arduino的公交车报站器
richowe的博客
12-19 2517
基于Arduino的公交车报站器 前言
rc522测试程序
02-11
rc522测试程序，网上有很多类似的程序，仅供大家参考
STC89c51单片机RC522模块实验汇总.rar
03-22
硬件部分设计主要包括C51单片机控制电路设计，射频模块设计，天线电路设计，串行通信电路设计，声音提示及显示电路设计等，keil4代码，详细讨论了读卡器的软件设计方法。软件设计包括单片机处理程序，射频基站芯片RC522的基本操作、Mifare卡操作程序设计、声音提示及显示部分程序等。
带有RC522的Arduino RFID锁-MIFARE协议13.56 Mhz-项目开发
03-30
在本项目中，我们将深入探讨如何使用Arduino UNO和RFID RC522模块构建一个基于MIFARE协议的13.56 MHz RFID锁。这个项目的核心是将射频识别技术与微控制器相结合，实现一种安全且便捷的门禁控制解决方案。 **MIFARE...
使用RFID-RC522参加Excel工作表-项目开发
03-30
在本项目中，我们探索如何使用RFID-RC522模块与Arduino UNO进行集成，以便实现家庭自动化的一部分，并将读取到的RFID卡片信息记录到Excel工作表中。RFID（Radio Frequency Identification）是一种无线通信技术，用于...
RC522 RFID射频模块（原理图+PCB+RC522原厂代码等）
01-23
RC522 RFID射频模块是一款广泛应用于非接触式RFID系统中的核心组件，由NXP（前身为Philips半导体）公司设计生产。这个模块基于MFRC522芯片，该芯片是一个高度集成的UHF RFID读卡器/写卡器解决方案，能够支持ISO ...
pi-rc522, 用于 SPI RFID RC522模块的树莓派 python 库.zip
09-18
pi-rc522, 用于 SPI RFID RC522模块的树莓派 python 库 python RC522库pi-rc522由两个 python 类组成，用于使用 树莓派 或者Beaglebone黑色控制 SPI RFID MODULE&quot;rc522&quot;。 你可以在AliExpress或者Ebay上获得 $3的MODUL
公交车智能报站系统的设计与实现
10-23
引言 　　伴随着国内公共交通事业的发展，公交车报站的方式已经有了很大的改变。它由传统的售票员喊话报站逐渐变为驾驶员使用报站器手动报站，这在一定程度上节约了人力和物力。但由于驾驶员既要保证安全驾驶又要兼顾报站，所以经常出现报站不及时，甚至出现错报、漏报的现象，而且让驾驶员在驾驶过程中进行报站，也存在安全隐患。 　　鉴于目前大部分城市公交系统均采用一人一车、自动投币、手动报站的实际情况，本文提出了一种利用GPS信号实现对站点自动播报的系统。该系统可以大大减轻驾驶员的工作量，并能够杜绝驾驶员在驾驶过程中由于兼顾报站器带来的安全隐患。 　　1　硬件系统设计 　　1.1　系统硬件结构 　　基于
使用Arduino连接RFID模块RC522
06-01
NULL 博文链接：https://hzy3774.iteye.com/blog/2322511
arduino+rc522读写卡
11-15
程序读写rc522指定扇区，对扇区的数据块数据进行更改，
MFRC522:Arduino RFID 程序
05-31
#RFID读卡器 ##介绍 这是一个RFID读卡器,程序已经预先烧入单片机中,同学们只需正确接线,即可利用几行简单的代码读取RFID卡片. ##原料 Arduino Nano MFRC522 RFID模块 蜂鸣器 导线 USB连接线 ##制作过程 ###RC522 首先将RC522与Arduino连接起来,对应关系如下表: RC522 Arduino SDA D10 SCK D13 MOSI D11 MISO D12 GND GND RST D5 3.3V 3V3 ###蜂鸣器 然后将蜂鸣器接到单片机上,对应关系如下表: 蜂鸣器 Arduino 长的脚 D6 短的脚 GND 注意:单片机有两个GND,任意接一个都行. ##安装驱动 做完了上面两步之后,就可以将USB线接入电脑了. 我们需要为Arduino安装CH340串口驱动. 大家只需要打开CH341SER文件夹里面的SETUP.EXE
树莓派：智慧电梯（涉及rfidRC522，矩阵键盘，LCD1602功能）
lkh999999的博客
08-04 1333
1、功能介绍： 识别ifid卡，如果是管理员卡则驱动屏幕显示“Key access！”开放键盘输入权限，并亮起绿灯。如果不是管理员卡，则亮起红灯，屏幕显示“Access deny”，关闭键盘输入。 等待刷卡： 刷非管理员卡： 刷管理员卡： 2、rc522的使用 rc522介绍： rc522支持以下几种卡片： MIFARE Mini MIFARE 1K MIFARE 4K, MIFARE Ultralight MIFARE DESFire EV1 MIFARE Plus RF rc522接口定义 模块
树莓派4b入门之开发RFID系统—两种MFRC522读写脚本
Micro home of IOT
03-06 2233
树莓派4b开发RFID系统—两种MFRC522读写脚本前言一、指定读写二、直接读写 前言   本文介绍两种区分RFID标签-Mifare1 S50的Python脚本，除了基本的读取该RFID标签的UID外，也可满足系统RFID硬件模块的读写功能的多样性，一是以操作脚本代码的方式对RFID标签的指定扇区进行数据读写（python2）；二是直接读写数据（python3），两种操作方式均依赖于《简介、搭建MFRC522-SPI环境》 https://blog.csdn.net/m0_46509211/artic
嵌入式串口通信:射频识别RFID Mifare522 Module 使用和教程
m0_45463480的博客
04-17 3417
串口设置详解 串口参数的配置读者在配置SecurCRT也已经接触过，一般包括波特率、起始位比特数、数据位比特数、停止位比特数和流控模式。在此，可以将其配置 为波特率 115200、起始位 1b、数据位 8b、停止位 1b 和无流控模式。 串口的设置主要是设置 struct termios 结构体的各成员值
Mifare522 Module使用说明书
xqhrs232的专栏
12-24 1960
原文地址::http://wenku.baidu.com/link?url=uXUtIfENiCcpSKQbBnnHCE0284K1Y-sWA5C4DzNBhplXGkouF6EIuwDZVEH61Wz8iu91CGS8M1airPgOw8TWlJxkK3C7Suvzcaj-K-owx_q# 相关文章 1、M0018通讯协议----http://wenku.baidu.com/link
评论 3
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Naiva

你的鼓励将是我创作的最大动力！

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
