ESP32 入门笔记04： 0.96寸OLED 显示屏 + u8g2库丝滑显示UI (ESP32 for Arduino IDE)

Naiva

已于 2022-11-14 19:23:49 修改

阅读量1.6w

点赞数 8

分类专栏： ESP32 文章标签：单片机

于 2022-04-15 16:00:36 首次发布

本文链接：https://blog.csdn.net/Naiva/article/details/124190441

版权

ESP32 专栏收录该内容

11 篇文章 81 订阅

订阅专栏

先导知识

在本例中，我们使用 I2C 通信协议。ESP32 中最适合 I2C 通信的引脚是通用输入输出接口 22(SCL) 和通用输入输出接口 21(SDA)。

安装 SSD1306 OLED 库 – ESP32

(也可以用u8g2库，在Arduino IDE中可以搜索下载该库)

有几个库可用于使用 ESP32 控制 OLED 显示器。在本教程中，我们将使用两个 Adafruit 库：Adafruit_SSD1306 库和Adafruit_GFX 库。

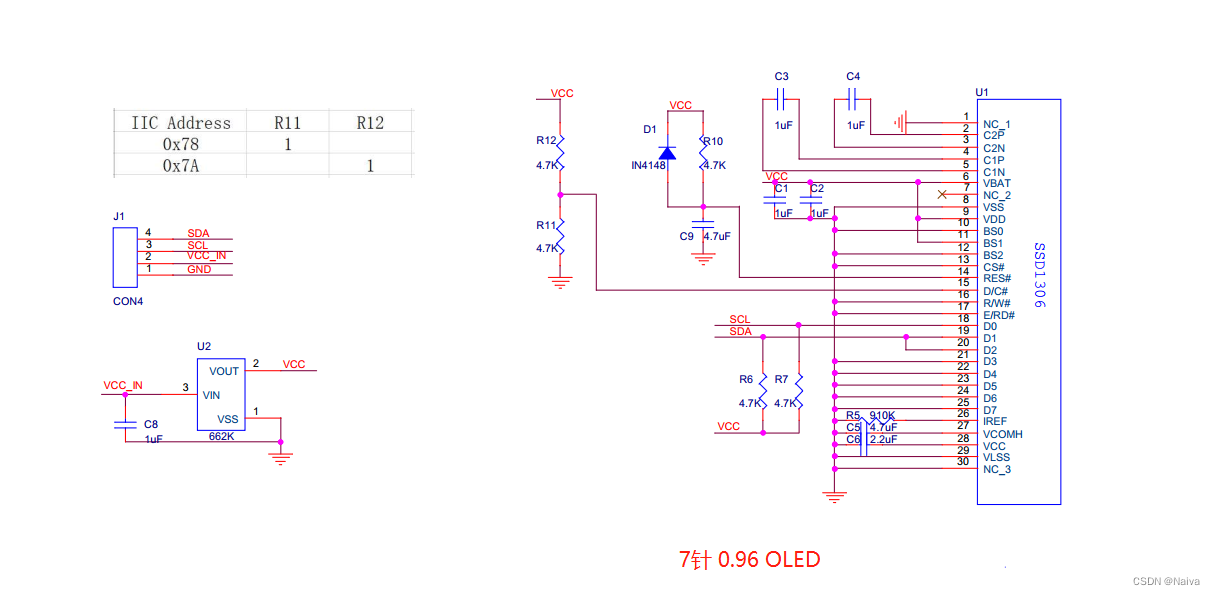

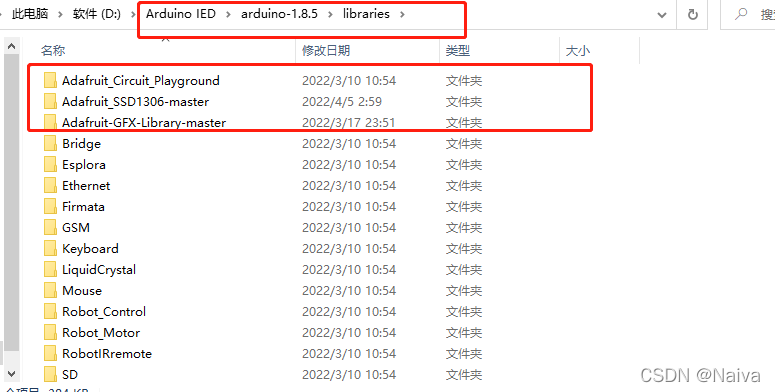

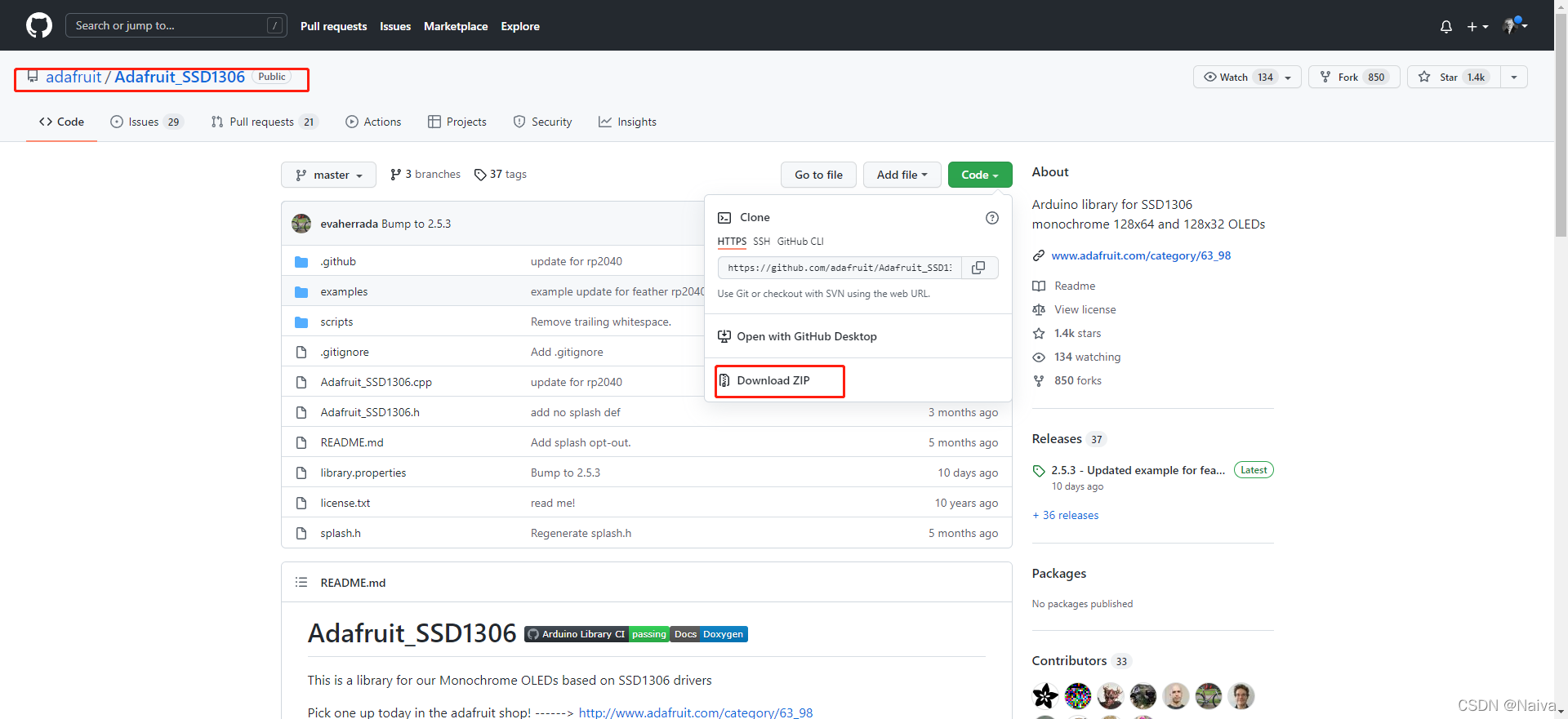

下载库文件，解压在Arduino IDE安装的对应路径。
在这里插入图片描述

在您的 Arduino IDE 中，转到文件>示例> Adafruit SSD1306并选择您正在使用的显示器的示例。

在这里插入图片描述

编译报错：libraries\Adafruit-GFX-Library-master\Adafruit_GrayOLED.h:30:32: fatal error: Adafruit_I2CDevice.h: No such file or directory为开发板 ESP32 Dev Module 编译时出错。

解决方法：如果使用较早版本的 Arduino IDE1.8.10 之前，请找到并安装 Adafruit_BusIO，较新版本会自动处理此先决条件。
Adafruit_BusIO 库和Adafruit_EPD库。

如果您的 OLED 模块没有 RESET 引脚，则应将 OLED_RESET 变量设置为 -1，如下所示：

#define OLED_RESET     -1 // Reset pin # (or -1 if sharing Arduino reset pin)
#define SCREEN_ADDRESS 0x3C ///< See datasheet for Address; 0x3D for 128x64, 0x3C for 128x32

再次遇到问题： OLED 显示屏没有显示任何内容。

在这里插入图片描述

检查 OLED 显示屏是否正确连接到 ESP32

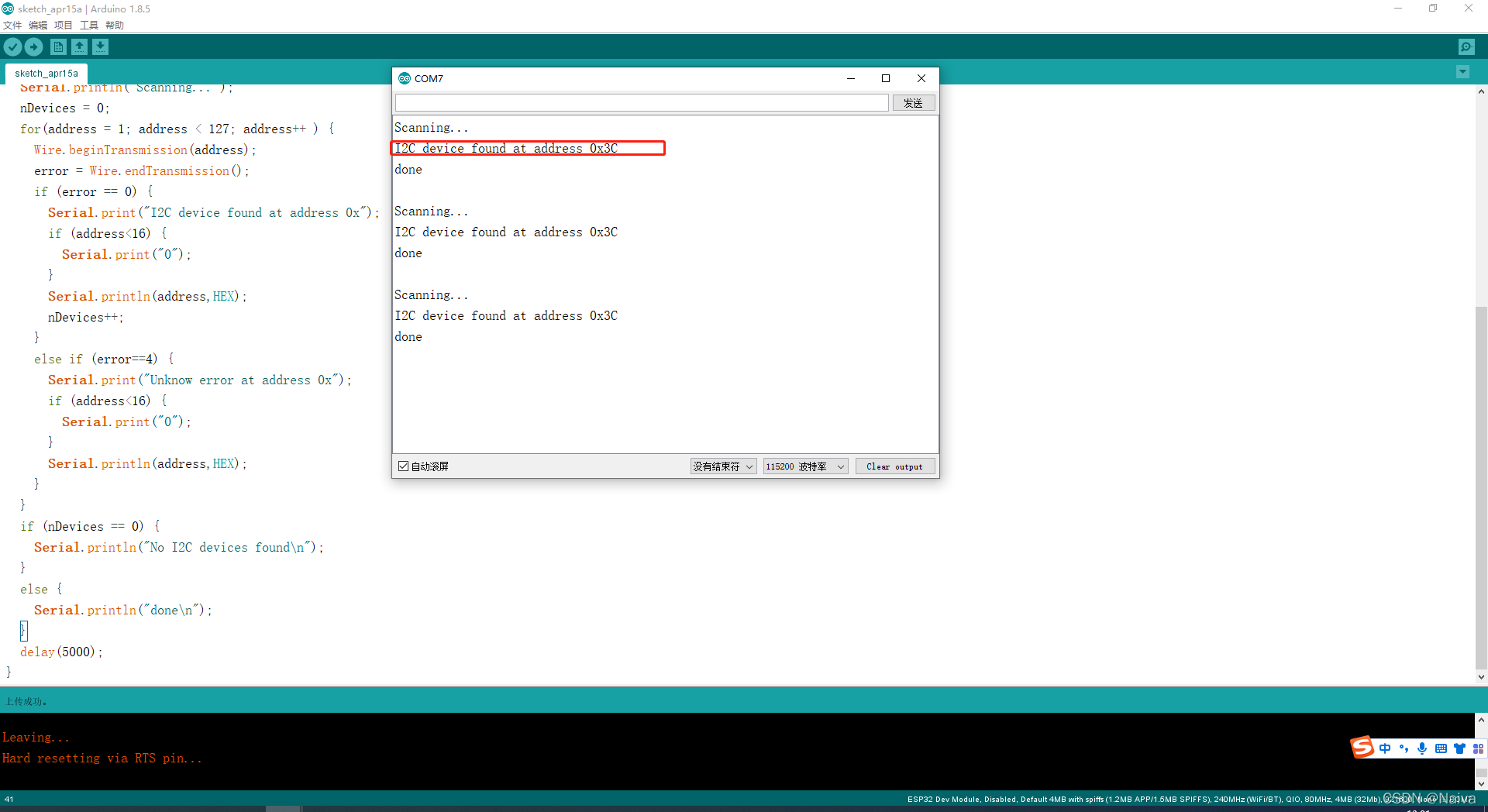

仔细检查 OLED 显示 I2C 地址：在 OLED 连接到 ESP32 的情况下，上传以下代码并在串行监视器中检查 I2C 地址
如有必要，您应该更改以下行中的 OLED 地址。在我们的例子中，地址是 0x3C。

/*********
  Rui Santos
  Complete project details at https://randomnerdtutorials.com
*********/

#include <Wire.h>

void setup() {
  Wire.begin();
  Serial.begin(115200);
  Serial.println("\nI2C Scanner");
}

void loop() {
  byte error, address;
  int nDevices;
  Serial.println("Scanning...");
  nDevices = 0;
  for(address = 1; address < 127; address++ ) {
    Wire.beginTransmission(address);
    error = Wire.endTransmission();
    if (error == 0) {
      Serial.print("I2C device found at address 0x");
      if (address<16) {
        Serial.print("0");
      }
      Serial.println(address,HEX);
      nDevices++;
    }
    else if (error==4) {
      Serial.print("Unknow error at address 0x");
      if (address<16) {
        Serial.print("0");
      }
      Serial.println(address,HEX);
    }
  }
  if (nDevices == 0) {
    Serial.println("No I2C devices found\n");
  }
  else {
    Serial.println("done\n");
  }
  delay(5000);
}

在这里插入图片描述

完成以上操作后，将ssd1306_128x64_i2c示例编译上传到ESP32开发板中，上传过程中按住BOOT按键或者RST按键，直到上传成功。程序上传完毕后，单击RST重启开发板即可看见OLED屏幕显示的动画。

注意：上传程序的时候需要拔掉OLED模块的电源，不然也有可能上传失败，报错信息Warning: Could not auto-detect Flash size (FlashID=0xffffff, SizeID=0xff), defaulting to 4MB Compressed 8192 bytes to 47...

Adafruit OLED 库提供了有用的方法来轻松滚动文本：

startscrollright(0x00, 0x0F): 从左到右滚动文本
startscrollleft(0x00, 0x0F): 从右到左滚动文本
startscrolldiagright(0x00, 0x07): 将文本从左下角滚动到右上角
startscrolldiagleft(0x00, 0x07): 将文本从右下角滚动到左上角

#include <Wire.h> // 使用 I2C 的库
#include <Adafruit_GFX.h> //Adafruit 库写入显示器
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128 // 使用的是 128×64 OLED 显示屏
#define SCREEN_HEIGHT 64 //

// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
//  I2C 通信协议
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);// (-1) 参数表示您的 OLED 显示器没有 RESET 引脚

void testscrolltext(void); //函数声明


void setup() {
  Serial.begin(115200);//115200 的波特率初始化串行监视器以进行调试

  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C))  0x3d 0x3c  0x78 0x7A // Address 0x3D for 128x64
   {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  delay(2000);
  display.clearDisplay();// 清除显示
  display.setTextSize(2);// 设置文本大小
  display.setTextColor(WHITE);// 设置文本颜色
  display.setCursor(0, 30);//设置显示坐标
  // Display static text
  display.println("naiva");//
  display.display(); // 屏幕上实际显示文本
}



void loop() {
//  //testscrolltext();
//  display.clearDisplay();
//  display.setTextSize(1); //
//  display.setTextColor(WHITE);
//  display.setCursor(10, 0);
//  display.println(F("naiva"));
//  display.display();      //
  delay(100);
  display.startscrollright(0x00, 0x0F);//  从左到右滚动文本
  delay(4000);
  display.stopscroll();// 停止滚动
  delay(1000);
  display.startscrollleft(0x00, 0x0F);//  从右到左滚动文本
  delay(4000);
  display.stopscroll();
  delay(1000);
}

void testscrolltext(void) {
  display.clearDisplay();

  display.setTextSize(2); // Draw 2X-scale text
  display.setTextColor(WHITE);
  display.setCursor(10, 0);
  display.println(F("NAIVA415"));
  display.display();      // Show initial text
  delay(100);

  // Scroll in various directions, pausing in-between:
  display.startscrollright(0x00, 0x0F);
  delay(2000);
  display.stopscroll();
  delay(1000);
  display.startscrollleft(0x00, 0x0F);
  delay(2000);
  display.stopscroll();
  delay(1000);
  display.startscrolldiagright(0x00, 0x07);
  delay(2000);
  display.startscrolldiagleft(0x00, 0x07);
  delay(2000);
  display.stopscroll();
  delay(1000);
}

在 OLED 中显示位图图像

在这里插入图片描述

您可以在 OLED 显示屏上显示 128×64 位图单色图像。

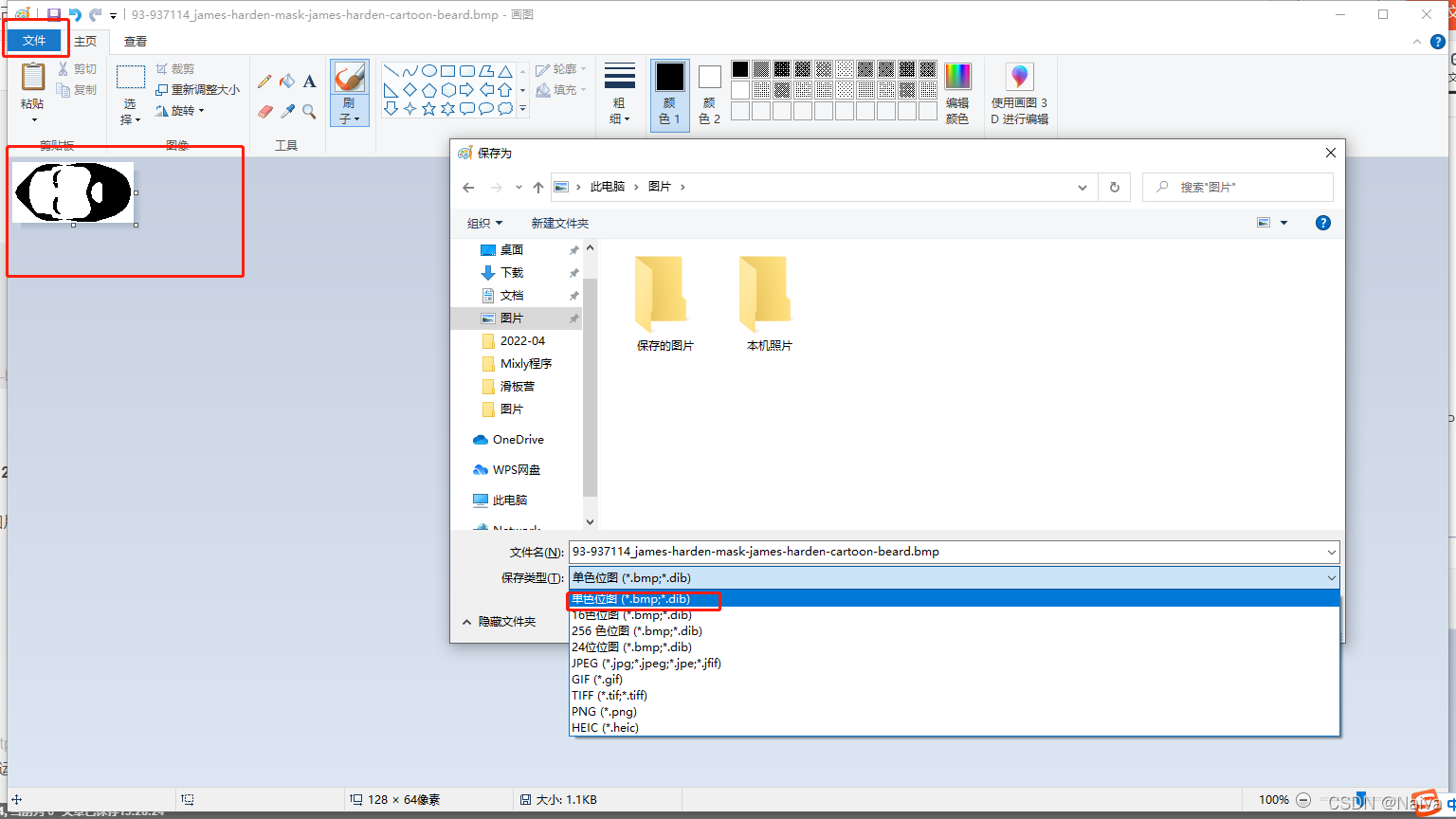

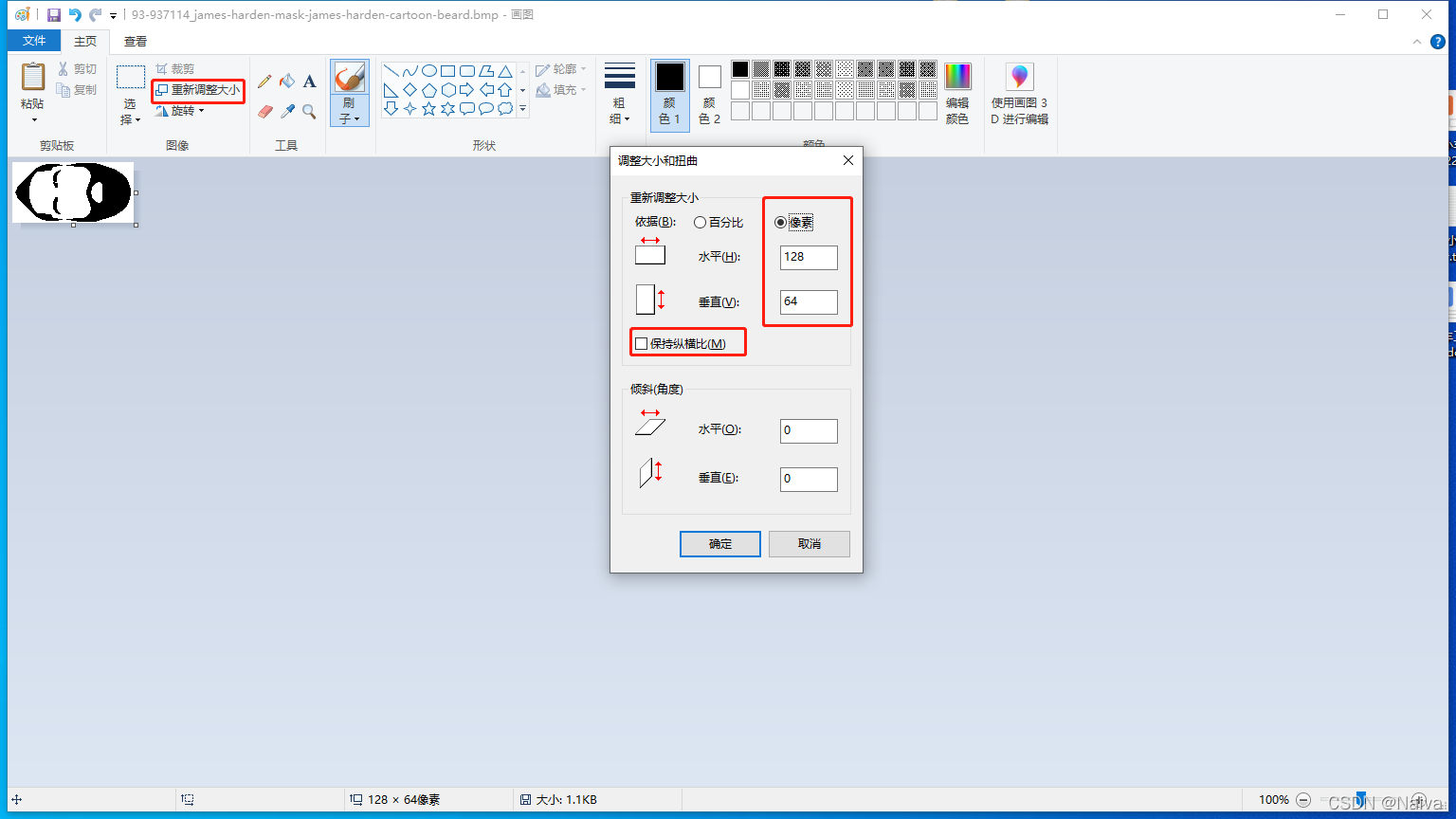

首先，使用成像程序调整照片或图片的大小并将其保存为单色位图。如果您使用的是 Windows PC，则可以使用 Paint。

在这里插入图片描述

然后，使用 Image to C Array 转换软件（LCD Image Converter）将图像转换为数组。运行程序并从新图像开始。转到 Image > Import并选择您之前创建的位图图像。

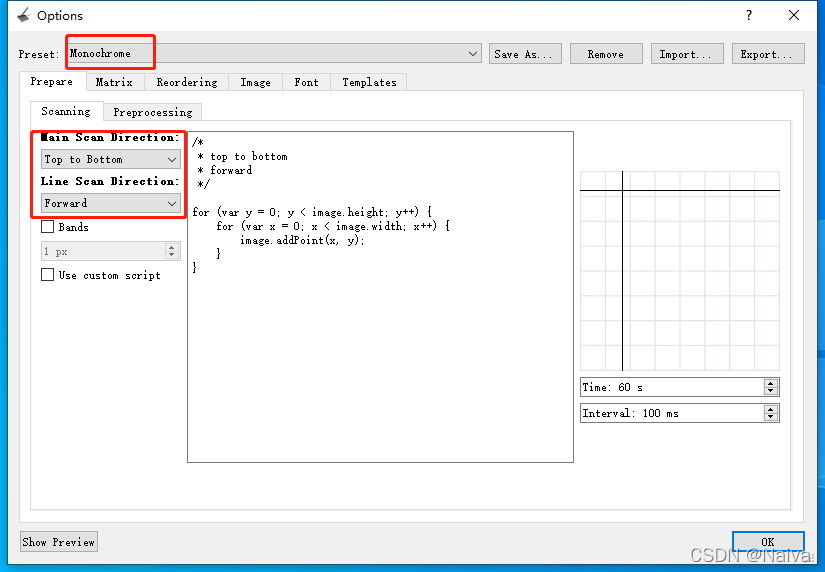

转至Options > Conversion，然后在准备选项卡中，选择以下选项：

Type: Monochrome, Threshold Dither
Main Scan Direction: Top to Bottom
Line Scan Direction: Forward

在这里插入图片描述

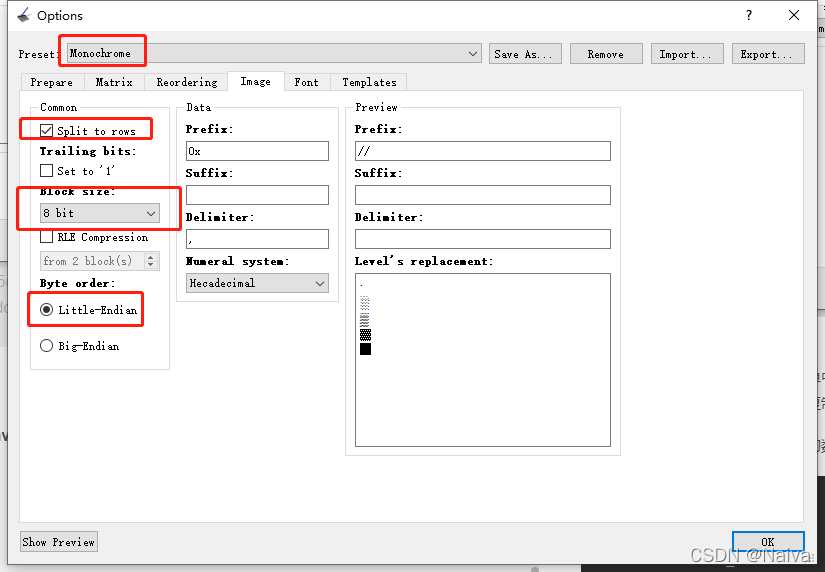

Go to the Image tab and select the following options:
