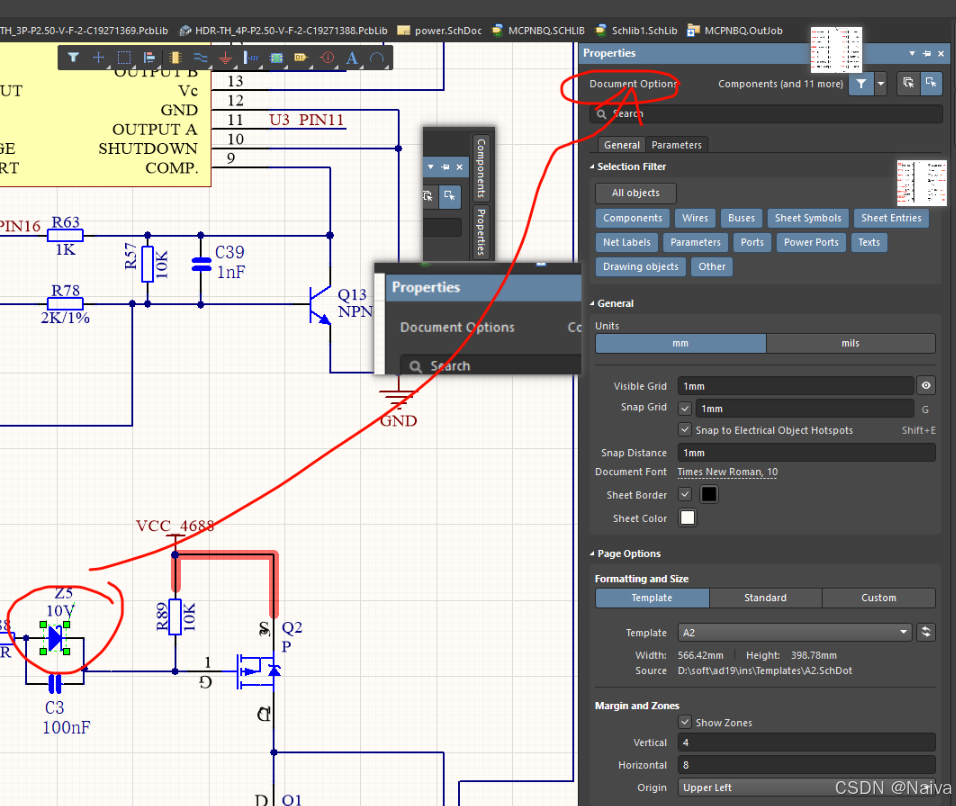

为什么 ad19 双击原理图中的元器件，右侧properties不会显示元器件按的属性，而是显示document options ？

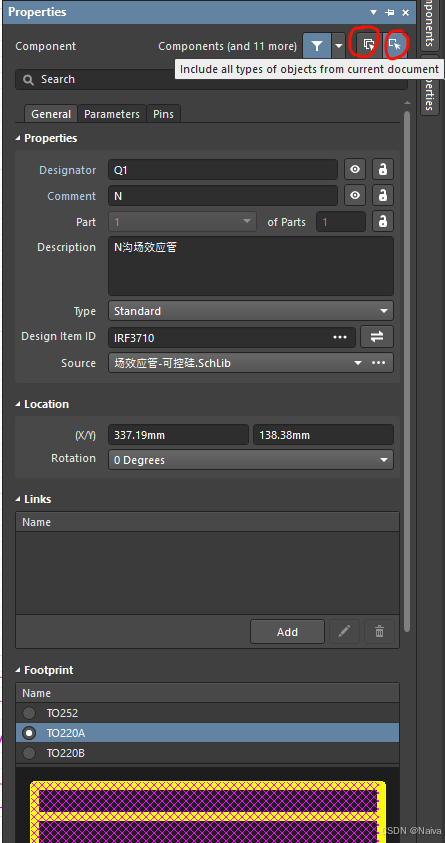

在 Altium Designer 中，使用 Q Search 功能时，您会看到以下两种搜索范围选项：
-

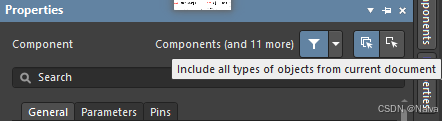

仅在当前文档中包含所有类型的对象（Include all types of objects from current document）：此选项将搜索范围限制在当前打开的文档内，查找所有类型的对象，如元件、网络、连接等。
-

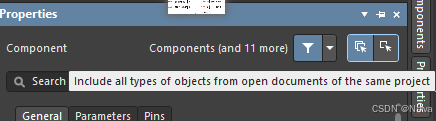

在同一项目的所有打开文档中包含所有类型的对象（Include all types of objects from open documents of the same project）：此选项将搜索范围扩展到同一项目中所有已打开的文档，包括原理图、PCB 布局等。这样，您可以跨多个文档搜索对象。
选择适当的搜索范围取决于您的需求：如果您只关心当前文档中的对象，请选择第一个选项；如果您需要在整个项目中查找对象，请选择第二个选项。
以下选择这样勾选。

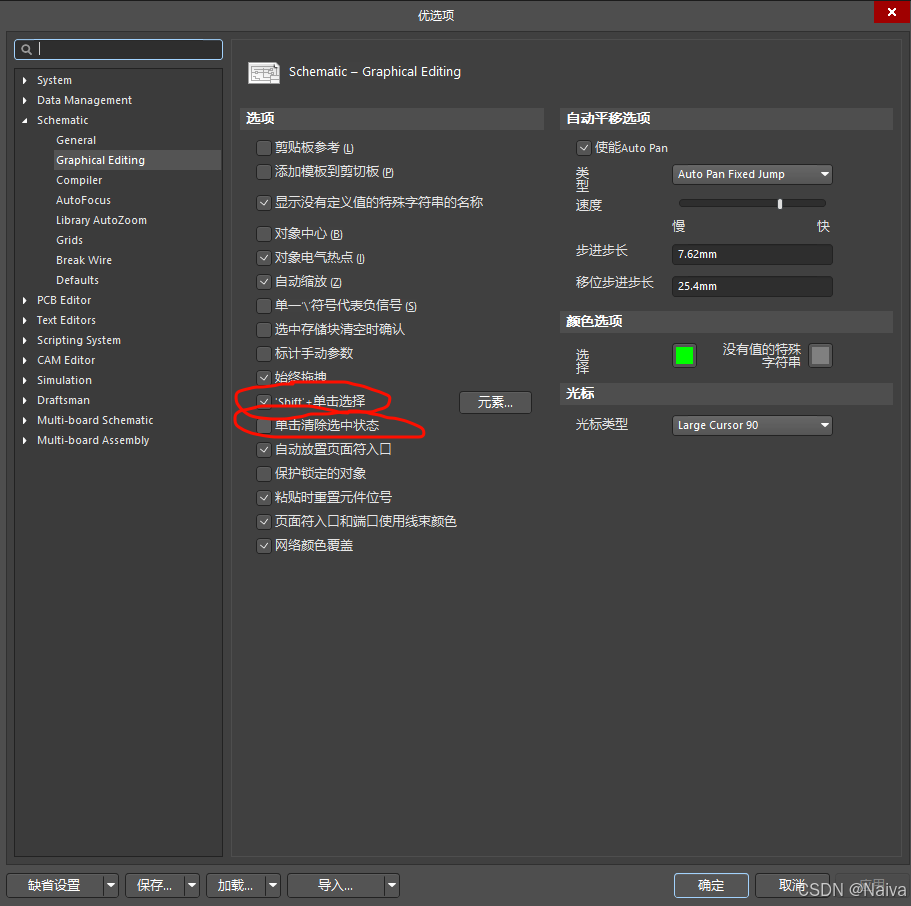

在 Altium Designer 的 首选项 > 原理图 > 图形编辑 中，选中 ‘Shift’ + 单击选择 复选框后，操作方式会有所变化：
-
默认行为（未勾选时）：单击一个对象时，会选择该对象，并取消之前选择的其他对象，即选择状态互斥。
-
启用此选项（勾选时）：单击一个对象时，会切换该对象的选择状态（选中或取消选中），而不会影响其他已选择对象的状态。也就是说，您可以通过单击添加或移除对象的选择，而不影响已经选择的其他对象。
在 Altium Designer 的 首选项 > 原理图 > 图形编辑 中，选中 ‘单击清除选择’ 复选框后，操作方式会有所变化：
-
启用此选项（勾选时）：在原理图编辑窗口中单击空白区域时，当前选中的对象将被取消选择。这意味着您无需使用菜单命令或快捷键，即可通过单击空白处来清除选择状态。
-
禁用此选项（未勾选时）：单击空白区域不会取消选中当前对象。要清除选择状态，您需要使用菜单命令，如 编辑 > 取消选择，或使用快捷键
Shift+C。
废话
在 Altium Designer 19 中，如果您双击原理图中的元器件时，右侧的 Properties 面板显示的是 “Document Options” 而不是元器件的属性，这可能是由于某些设置或软件行为异常引起的。以下是一些具体的解决方法和步骤，帮助您恢复正常的属性面板显示。
解决方法
方法一：检查并切换 Properties 面板模式
-
确保在正确的面板模式下：
- 右侧的 Properties 面板顶部通常有一个下拉菜单（标签），用于选择不同的面板模式。
- 确认该下拉菜单是否设置为
Properties模式，而不是Document Options或其他模式。如果当前是Document Options，请将其切换回Properties。
-
手动打开元件属性：
- 如果双击操作无效，可以尝试右键点击元器件，然后选择
Properties来手动打开属性对话框。
- 如果双击操作无效，可以尝试右键点击元器件，然后选择
方法二：使用快捷键或菜单选项
-
使用快捷键：
- 选中元器件后，按
Shift + Ctrl + Enter快捷键，这将强制打开所选元器件的属性对话框。
- 选中元器件后，按
-
通过菜单打开：
- 选择元器件后，可以通过菜单栏选择
Edit -> Change来打开属性编辑器。
- 选择元器件后，可以通过菜单栏选择
方法三：重置工作区布局
有时工作区布局可能会出现问题，导致面板行为异常。
- 重置工作区布局：
- 在菜单栏中选择
View -> Workspace Panels -> Reset来恢复默认的工作区布局。 - 这将重置所有面板的位置和状态，可能解决属性面板显示不正确的问题。
- 在菜单栏中选择
方法四：重启软件
- 关闭并重新启动 Altium Designer：
- 关闭 Altium Designer 并重新启动它，以清除任何临时的界面问题。
方法五：更新或修复安装
-
检查更新：
- 确保您的 Altium Designer 是最新版本。如果有可用的更新或补丁，请进行安装。
-
修复安装：
- 如果更新不起作用，您可以尝试修复 Altium Designer 的安装。具体步骤如下：
- 打开控制面板。
- 找到 Altium Designer 安装项，选择
Change或Repair选项来修复安装。
- 如果更新不起作用，您可以尝试修复 Altium Designer 的安装。具体步骤如下：
方法六：创建新项目测试
- 新建一个测试项目：
- 创建一个新的空白项目，并添加一些简单的元器件。
- 尝试双击这些元器件，查看属性面板是否正常显示。
- 如果在新项目中正常工作，而现有项目仍然有问题，可能是项目文件损坏或配置错误。
具体步骤示例
步骤一：确认 Properties 面板模式
- 打开原理图编辑器。
- 查看右侧的 Properties 面板顶部的下拉菜单。
- 确认该菜单设置为
Properties模式，而不是Document Options。 - 如果不是，请切换到
Properties模式。
步骤二：手动打开元件属性
- 在原理图中选择一个元器件。
- 右键点击该元器件，从上下文菜单中选择
Properties。 - 属性对话框应弹出，显示该元器件的详细信息。
步骤三：重置工作区布局
- 在菜单栏中选择
View -> Workspace Panels -> Reset。 - 确认所有面板已恢复到默认位置和状态。
步骤四：重启软件
- 关闭 Altium Designer。
- 重新启动 Altium Designer，再次尝试双击元器件查看属性。
总结
通过上述方法，您应该能够解决 Altium Designer 19 中双击元器件时 Properties 面板显示 Document Options 而非元器件属性的问题。如果这些方法仍无法解决问题，建议查阅 Altium Designer 的官方文档或联系技术支持团队获取进一步的帮助。通常情况下，调整面板模式、重置工作区布局或重启软件等简单步骤即可解决此类问题。
在 Altium Designer 19 中，双击原理图中的元器件时，右侧的 Properties 面板通常应显示该元器件的属性。然而，如果显示的是 “Document Options” 而非元器件属性，可能是由于以下原因之一：
-
选中对象类型不正确：如果当前选中的对象是文档本身而非具体的元器件，Properties 面板会显示文档选项。请确保在原理图中直接点击并选中了所需的元器件。
-
面板显示设置问题：有时，面板的显示内容可能因布局或配置问题而未能正确显示。尝试重置面板布局，方法是：
- 点击菜单栏中的 “View”（视图）。
- 选择 “Reset Panels”（重置面板）。
- 选择 “Reset Panel Layout”（重置面板布局）。
-
软件故障或配置问题：软件可能因故障或配置问题导致面板显示异常。尝试以下步骤：
- 关闭并重新打开 Altium Designer。
- 如果问题仍然存在，考虑重置软件的配置或重新安装 Altium Designer。
如果以上方法未能解决问题，建议查阅 Altium Designer 的官方文档或联系技术支持，以获取更详细的帮助和指导。
在 Altium Designer 19 中，双击原理图中的元器件时，右侧的 Properties（属性）面板应显示该元器件的详细属性。如果您在 “View”（视图）菜单中未找到 “Reset Panel Layout”（重置面板布局）选项，可能是由于以下原因：
-
面板布局已重置：如果您之前已重置过面板布局，“Reset Panel Layout” 选项可能已被移除。您可以尝试其他方法来恢复面板的默认布局，例如：
-
使用快捷键：按下
Ctrl + Shift + P快捷键，打开 “Preferences”（首选项）窗口。在 “Preferences” 中，导航到 “System”（系统） > “Reset”（重置），然后选择 “Reset All Preferences to Default”（将所有首选项重置为默认值）。请注意，这将重置所有首选项设置。 -
手动调整面板：在 Altium Designer 界面中，尝试手动调整面板布局。您可以通过拖动面板标题栏来重新定位面板，或通过点击面板右上角的 “X” 图标来关闭面板。然后，通过 “View”（视图） > “Panels”（面板） 菜单重新打开所需的面板。
-
-
软件版本差异：不同版本的 Altium Designer 可能在菜单选项上有所差异。建议您检查当前使用的 Altium Designer 版本，并参考该版本的官方文档，以获取准确的操作步骤。
-
软件故障或配置问题：如果以上方法未能解决问题，可能是由于软件故障或配置问题导致的。您可以尝试以下步骤：
-
重置软件配置：关闭 Altium Designer，然后删除或重命名配置文件夹。重新启动软件时，配置文件夹将被重新创建，可能解决面板显示问题。
-
重新安装软件：如果问题仍然存在，考虑卸载并重新安装 Altium Designer，以确保所有文件和设置恢复到默认状态。
-
如果上述方法未能解决问题，建议您联系 Altium 官方技术支持，以获取更专业的帮助和指导。
