关于AD中如何绘制原理图及其封装

AD中如何绘制元器件原理图及其封装

题记:这是一个比较基础的知识,之所以我打算写一篇这样的笔记,主要是因为在日常生活中,我极少绘制特殊模块或芯片原理图及其封装。久而久之就忘记咋画了,有时需要画封装的时候又想不起来,网上的资料虽然一堆堆的,但往往只是仅原理图的绘制,或者是仅封装的绘制。为此我写一篇这样的笔记,记录绘制原理图及其封装的“一条龙服务”,感觉这对我而言尤为重要。
本文分为三大板块,依次是元器件原理图的绘制、封装的绘制、二者的联立。

第一板块——元器件原理图的绘制

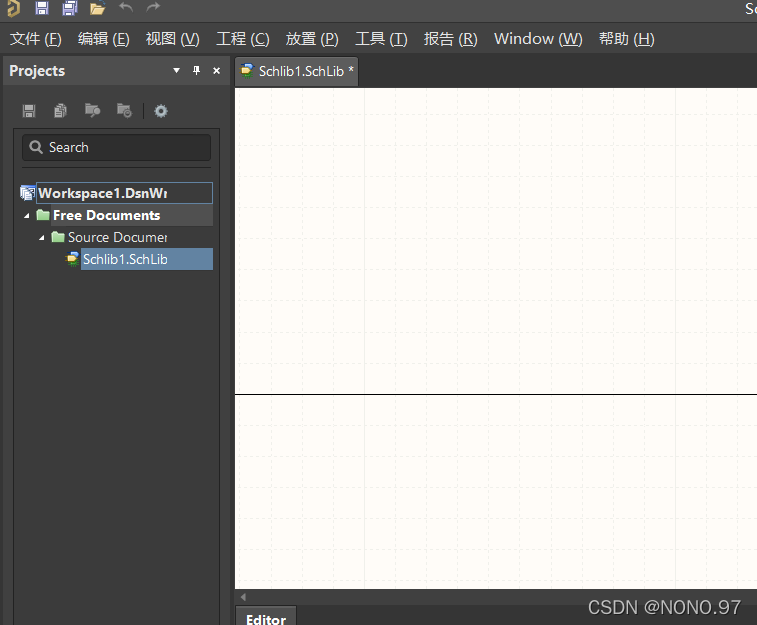

  1. 原理图的建立:文件(F)——新的(N)——库(L)——原理图库(L),整完之后仅留工作窗口就行。
    在这里插入图片描述

  2. 元器件框的绘制:这一步也颇为简单,选择放置(P)——矩形(R)即可,放置的时候要根据管脚的多少及大小进行选择(本文章以JQ8900语音模块为例,进行绘制)
    在这里插入图片描述

  3. **管脚的放置:**可以在放置(P)——管脚(P)中放置管脚,也可直接在工作界面的工具栏中放置管脚,**应注意的是放置管脚时,左右打叉的一侧应放到外侧,而另一侧有数字的一侧应连接到里边。**除此之外,建议先放置好第一个引脚后,双击管脚对管脚标号(Designator)进行修改,通过这种方式,可以使后几个的管脚编号根据你设置的标号依次递增。
    在这里插入图片描述

  4. 修改管脚属性(可以不改):双击管脚,在Electrical Type中选择管脚属性,如果你对此模块不大了解,可以选择默认(Passive)。
    在这里插入图片描述

  5. 修改元器件名称:在元器件属性(Properties)中选择性修改Designator、Design Item ID、Description等,其中Design Item ID是元器件名称、Designator是元器件标号。一般我们填写Designator为“U?”,这样的好处是当你将此模块及一系列模块、芯片放入原理图时,可以通过修改编号来判断一系列模块及芯片的数量,防止缺漏。如果你找不到元器件属性(Properties),那么你可以先双击管脚,系统会自动跳出管脚的属性,保持属性界面不变,点击工作界面即可转到元器件属性(Properties)。
    在这里插入图片描述

  6. 整完之后可千万别忘了保存!!!!!!!!!

到此为止,原理图部分可以暂告一段。接下来,我们将进行封装的绘制。

第二板块——封装的绘制

封装的绘制则比较简单,有两条路径可选择,第一种方法是直接copy法,第二种方法是根据封装向导一步步绘制。如果你有大量的封装模型,想绘制一个集成模块封装时,直接copy无疑是最为受用的,那如果你没有,用向导也是很方便的。
直接copy法:

  1. 找到你所需要的封装所在的pcb文件(若是在库里面,直接新建一个pcb,把他拖到pcb里)
    在这里插入图片描述
  2. 新建一个PCB元件库:文件(F)——新的(N)——库(L)——PCB元件库(Y),整完之后仅留工作窗口就行。
  3. 选中并单击按住,在按键盘[Ctrl]+[C]即可复制,将其复制到PCB元件库文件中。
  4. 按照元器件原理图中各管脚的编号修改PCB元件库文件中引脚编号,**要做到元器件原理图中编号与PCB元件库文件中引脚编号一一对应,不对应的需要修改。**这相当重要,倘若其错位或重复,会导致其无法一一对应!!!!!!!!!
    在这里插入图片描述
  5. 最后按照个人需求,在Top Overlay层进行连线、涂鸦

前段时间,我写了篇关于绘制logo的笔记,想了解的朋友们可以看看logo绘制方法
在这里插入图片描述

  1. 绘制完毕以后,给该元器件拟一个名字,选择工具(T)——元器件属性(E),在元器件属性里修改其名称、高度。
    在这里插入图片描述
  2. 确定之后,别忘了将元器件保存!!!!!!!!!
    这样一个封装就算画好了。

第三板块——二者的联立

  1. 回到元器件原理图界面,选择Add Footprint——浏览(B)——在新界面右上角部分找到有三个点,类似于省略号的字符,点击进去以后,通过安装——从文件里安装,将前两个元器件原理图文件、封装文件导入到库中。
    在这里插入图片描述

  2. 关闭安装界面之后,在浏览库中的下拉列表里找到你的封装文件,选中之后,单击确认即可。
    在这里插入图片描述

  3. 点击管脚映射,将元器件原理图上的编号管脚映射到pcb封装上的引脚。
    在这里插入图片描述

  4. 最后将其保存就大功告成,在原理图上打开,可以看到
    在这里插入图片描述
    在这里插入图片描述
    OK,结束,本章完

PS

呼!舒了一口气,总算完成了一篇,在写笔记的过程中,发文助手不断地提醒我文章质量过低。哈哈哈哈,问题不大,我写这些文章的目的并非发表自己的观点,而是因为在工作生活中,绘制封装实在不常用,我都是直接用已有的库进行设计电路的,久而久之,我就忘了如何绘制元器件的原理图及其封装了。所以我在csdn上写的文章其实都是在做笔记,而非发表观点,当我忘记的时候直接从我的主页里看岂不乐哉。不过不得不说的是csdn确实说的不错,绘制元器件的原理图及其封装其实是很简单的,害,没办法,谁让我偶尔忘记呢o(╥﹏╥)o,我想目前关于AD的应用知识感觉可以先告一段落了,等考试结束后,接下来我想我会考虑从硬件亦或是软件方面进行进一步学习、研究和总结。希望大家能在其中找到自己需要的知识。
