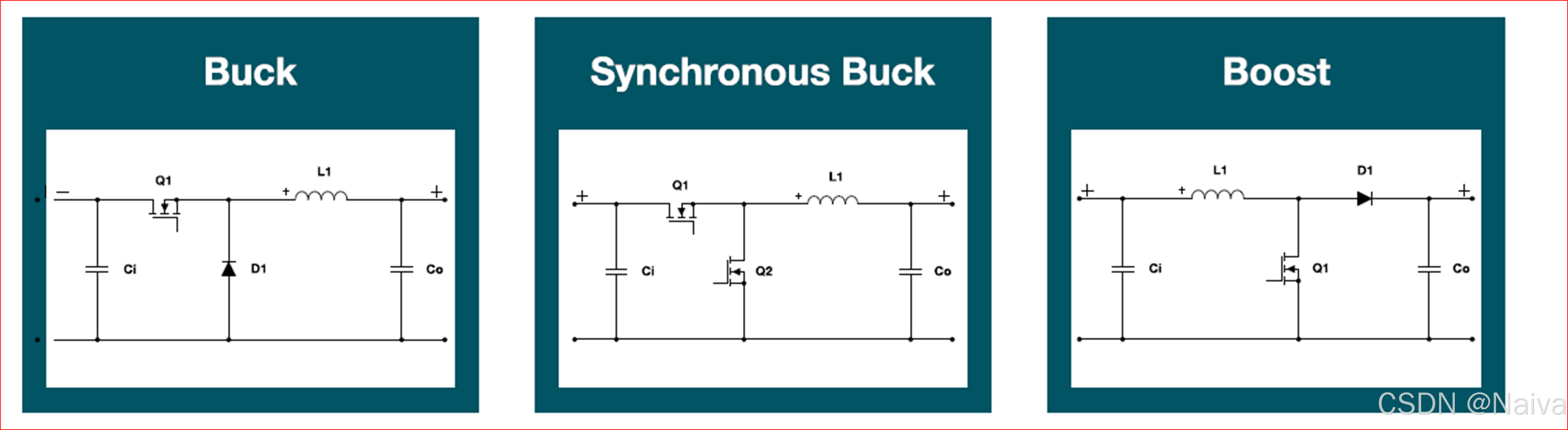

1. Buck ，Synchronous Buck 和 Boost
Buck Synchronous Buck Boost 是一种高效的电源转换拓扑结构，结合了Buck转换器和Boost转换器的优点。它通常用于需要高效电压转换的场合，能够在输入电压高于或低于输出电压时提供稳定的输出。
1. Buck转换器 (降压型)：
- 功能：将输入电压降低到比输入电压低的稳定输出电压。
- 工作原理：通过控制开关管（如MOSFET）和二极管（或同步整流MOSFET）来调节输入电压，降低电压输出。
- 适用场合：当输入电压高于输出电压时，Buck转换器适用于将高电压降至较低电压的场合，如电池供电的设备。
2. Boost转换器 (升压型)：
- 功能：将输入电压升高到比输入电压高的稳定输出电压。
- 工作原理：通过电感储能和开关管控制，在特定时刻将电流转换为更高的电压输出。
- 适用场合：当输入电压低于输出电压时，Boost转换器可以用来提供更高的输出电压，如在低电压电池供电的设备中提升电压。
3. Synchronous Buck Boost (同步降升压转换器)：
- 功能：结合了Buck和Boost转换器的特性，能够在输入电压高于或低于输出电压时提供稳定的输出。
- 工作原理：该转换器使用两个同步MOSFET（代替传统的二极管）来提高效率。无论输入电压是高于还是低于输出电压，系统都会智能地调节工作模式来进行降压或升压操作。
- 特点：
- 高效率：通过同步整流技术（即使用MOSFET替代二极管）减少能量损失。
- 双向电压转换：在输入电压低于或高于输出电压时都能正常工作。
- 灵活性强：适用于输入电压变化较大的场合，如电池供电设备。
应用场合：
- 电池供电的设备中，电池电压可能高于或低于所需的工作电压，这时使用Buck Boost转换器可以确保稳定的输出。
- 在汽车电子、便携式电源、太阳能供电系统等应用中，都可以看到这种转换器的身影。
优势：
- 通过同步整流和智能调节，提供更高的转换效率。
- 适应宽范围的输入电压，避免因电压波动导致系统不稳定。

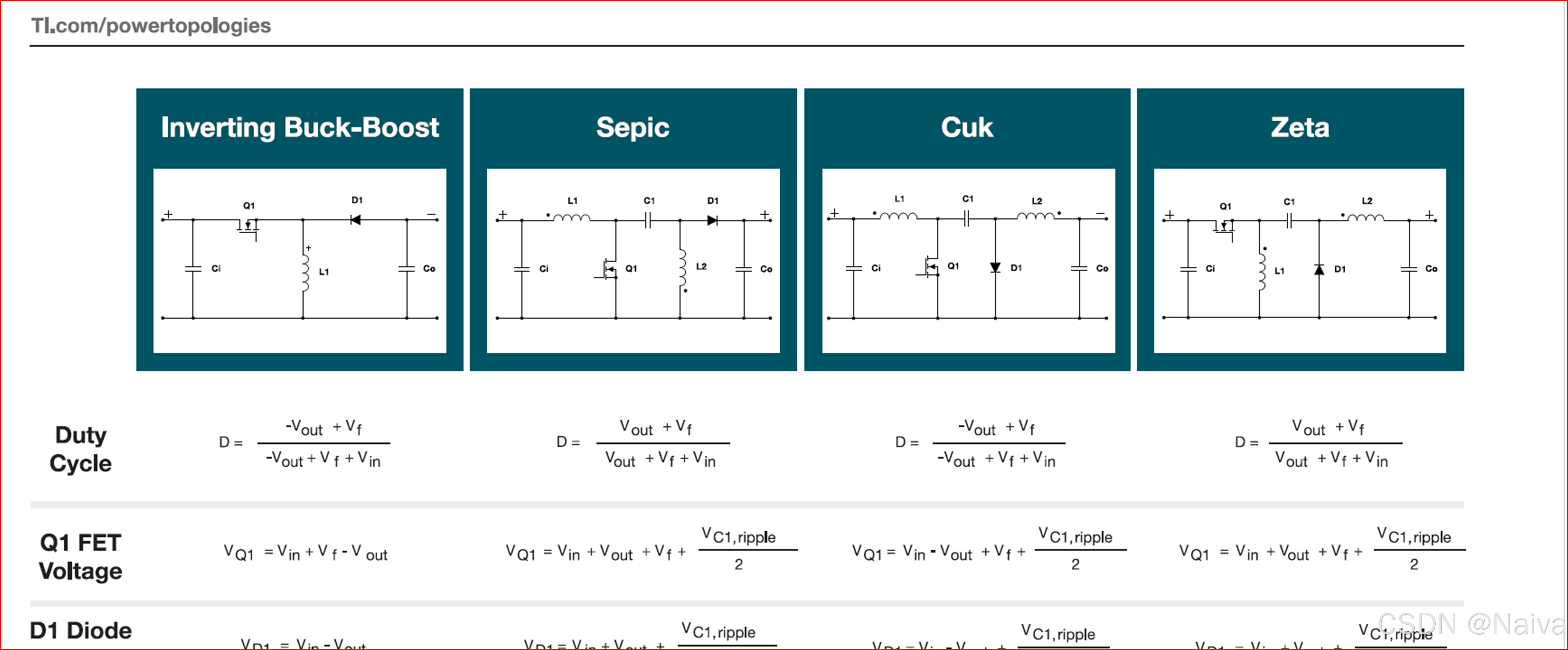

2. Inverting Buck-Boost ，Sepic，Cuk 和 Zeta
Inverting Buck-Boost, SEPIC, Cuk, 和 Zeta 是四种不同的 DC-DC 转换器拓扑结构，每种拓扑都有其独特的工作原理和应用。下面是这些转换器的简要介绍和对比：
1. Inverting Buck-Boost (反向降升压转换器)
- 功能：将输入电压转换为一个不同极性的稳定输出电压，能够将输入电压升高或降低，并提供反向输出。
- 工作原理：它结合了Buck（降压）和Boost（升压）转换器的特点，在输入电压高或低于输出电压时都能够工作。但不同的是，输出电压的极性与输入电压的极性相反。
- 适用场合：用于需要反向输出电压（比如负电源供电的应用）的场合。
- 特点：
- 输出电压与输入电压的极性相反。
- 可以工作在输入电压低于、等于或高于输出电压时。
- 应用：常见于负电源生成、分离式电源系统等。
2. SEPIC (Single-Ended Primary Inductor Converter)
- 功能：SEPIC 转换器是一种能够将输入电压转换为大于或小于输入电压的输出电压，但输出电压极性与输入电压相同。
- 工作原理：SEPIC 转换器使用两个电感、一个开关、一个二极管和一个电容来实现电压的升降，通常不会改变电压极性。它能够支持输入电压高于或低于输出电压。
- 适用场合：SEPIC 转换器可以用在输入电压不稳定且需要稳定输出电压的场合。
- 特点：
- 输入电压范围广，适用于较宽的输入电压范围（例如：12V到30V之间的波动）。
- 输出电压极性与输入电压相同。
- 输出电压稳定。
- 应用：常用于电池供电系统、电源稳定器等。
3. Cuk Converter
- 功能：Cuk 转换器是一种无隔离的电压转换器，能够提供稳压输出，并能够将输入电压升高或降低，但输出电压的极性与输入电压相同。
- 工作原理：Cuk 转换器通过电感储能，并且使用电容和开关元件转换电压。在该拓扑中，输入电压和输出电压极性相同。
- 适用场合：适用于需要非常低纹波和较高效率的系统，尤其是当输入电压变化较大时。
- 特点：
- 能够将输入电压升高或降低。
- 输出电压与输入电压同极性。
- 提供较低的输出纹波。
- 应用：用于电池供电设备、光伏系统、电力系统中对电压稳定性要求较高的场合。
4. Zeta Converter
- 功能：Zeta 转换器是一个可以提供稳定输出电压的非隔离电压转换器，能够实现升压或降压操作，且输出电压的极性与输入电压相同。
- 工作原理：Zeta 转换器的工作原理类似于 Cuk 转换器，但它具有更灵活的设计，能够支持更高的效率和更低的输出纹波。
- 适用场合：适用于需要稳压且具有较宽输入电压范围的应用。
- 特点：
- 输出电压与输入电压同极性。
- 高效稳定，输出纹波低。
- 工作效率高，适用于需要低功率损失的系统。
- 应用：常用于电池供电的便携式设备、电力管理、光伏电池板等应用。
总结对比：
| 转换器 | 功能 | 电压极性 | 输入电压范围 | 输出电压特性 | 应用场合 |
|---|---|---|---|---|---|
| Inverting Buck-Boost | 反向降升压，升压或降压 | 反向 | 输入高或低于输出 | 输出电压反向 | 负电源生成等 |
| SEPIC | 升降压，输入电压可变 | 相同 | 输入电压波动范围广 | 输出电压稳定 | 电池系统、电源稳定器 |
| Cuk | 升降压，稳定输出 | 相同 | 输入电压高低波动 | 低输出纹波 | 高效低纹波电源系统 |
| Zeta | 升降压，稳定输出 | 相同 | 输入电压高低波动 | 低输出纹波 | 电池供电、光伏电源系统 |
选择建议：
- Inverting Buck-Boost适用于需要反向电压输出的系统。
- SEPIC和Cuk适合需要电压升降但保持输出电压与输入电压同极性的应用，尤其在输入电压波动较大时。
- Zeta具有较高的效率，适用于低功耗和低输出纹波要求的场合。

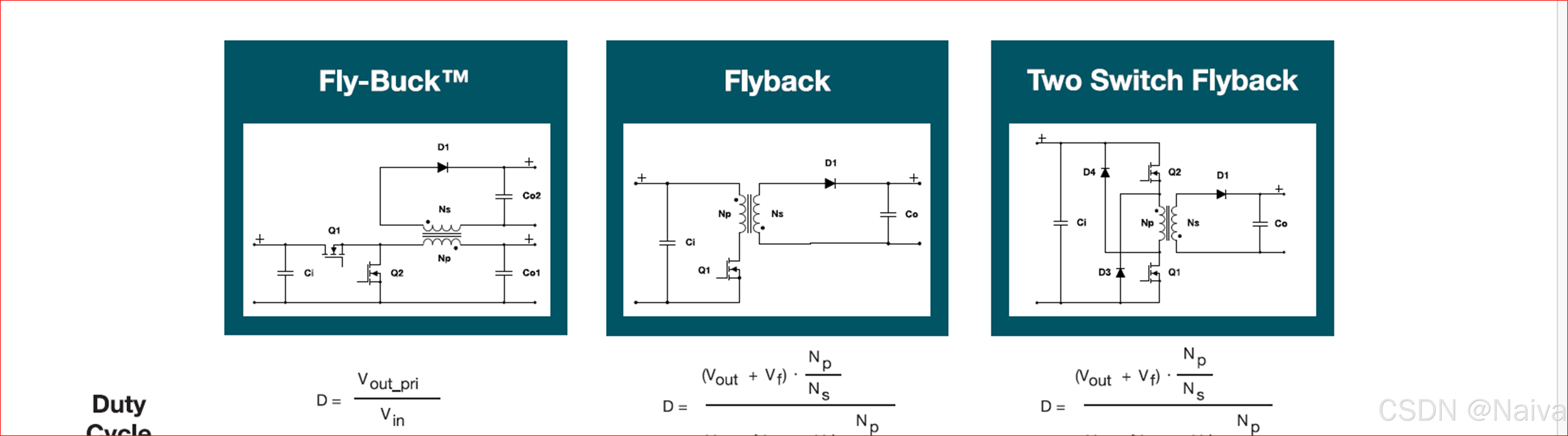

3. Fly-Buck，Flyback 和 TwoSwitchFlyback
Fly-Buck, Flyback 和 Two-Switch Flyback 是三种常见的开关电源拓扑结构，通常用于电压转换和电源管理。它们各自有不同的工作原理和适用场合。下面对它们进行详细介绍：
1. Flyback 转换器
- 功能：Flyback 转换器是一种基于变压器的隔离式电源转换器，能够将输入电压升高或降低并提供稳定的输出电压。Flyback 转换器常用于小功率的应用，且在输入和输出之间提供电气隔离。
- 工作原理：
- Flyback 转换器的核心部分是变压器。通过开关（通常是MOSFET）控制变压器的能量传输，电感储能。然后，能量通过二极管整流并传递到输出端。
- Flyback 转换器的变压器通常采用单端（单一开关管），在电路的开关操作下，磁芯储存和释放能量，从而产生输出电压。
- 优点：
- 电气隔离：输入与输出之间的电气隔离，适用于需要隔离的应用。
- 简单设计：结构简单，成本低，适用于小功率应用。
- 适应输入电压变化：能够处理输入电压波动较大的情况。
- 应用：小功率电源、低功耗适配器、电池充电器、家电电源等。
2. Fly-Buck 转换器
- 功能：Fly-Buck 转换器是一种特殊类型的 Flyback 转换器。它是针对应用中需要低输出电压且无电气隔离的场合设计的。Fly-Buck 转换器基于单端 Flyback 架构，但不使用电气隔离（变压器没有隔离的作用）。
- 工作原理：
- Fly-Buck 转换器利用变压器在单端工作，但它不提供输入和输出之间的电气隔离。
- 在该拓扑结构中，变压器用来提供能量转换，但相对来说成本较低，适用于不需要电气隔离的中低功率应用。
- 优点：
- 低成本：由于不需要电气隔离，设计更简单、成本较低。
- 高效能：通过高效的能量转换技术，适用于低功率转换应用。
- 灵活性：可处理较大范围的输入电压波动。
- 应用：适用于中低功率应用，如3.3V或5V的供电系统，适用于一些不需要输入输出隔离的场合。
3. Two-Switch Flyback 转换器
- 功能：Two-Switch Flyback 转换器是Flyback转换器的一种变种，使用两个开关（通常是MOSFET）来提高效率并增强系统性能。与传统的单开关Flyback不同，Two-Switch Flyback 转换器通过两个开关管提高了效率，并允许系统在较高功率下工作。
- 工作原理：
- 在 Two-Switch Flyback 转换器中，两个开关分别在电路的两个不同位置工作。通过在开关管上施加不同的开关动作，能够更高效地将能量从输入转换为输出。
- 通常，Two-Switch Flyback 转换器采用反向电压转换（升压或降压），并且通过两个开关管的协同工作，实现更高效的电压转换。
- 优点：
- 提高效率：与传统Flyback相比，两个开关的使用可以减少开关损耗和提高效率，尤其适用于高功率应用。
- 降低输出纹波：由于两个开关的协同工作，可以更有效地平滑输出纹波，提供更稳定的电压输出。
- 改善动态响应：Two-Switch Flyback 提供更好的动态响应性能。
- 应用：适用于高功率和高效能的电源转换场合，如高功率适配器、电力供应系统、工业控制和电源模块等。
对比总结：
| 转换器 | 开关数量 | 电气隔离 | 输入电压类型 | 输出电压类型 | 主要应用 | 优点 |
|---|---|---|---|---|---|---|
| Flyback | 单开关 | 有 | 升降压 | 隔离输出 | 小功率电源、低功耗适配器等 | 电气隔离、成本低、适应输入电压变化大 |
| Fly-Buck | 单开关 | 无 | 升降压 | 无隔离输出 | 中低功率电源 | 成本低、适用于低输出电压、无电气隔离 |
| Two-Switch Flyback | 双开关 | 有 | 升降压 | 隔离输出 | 高功率电源、高效适配器等 | 提高效率、降低输出纹波、改善动态响应 |
总结：
- Flyback 适用于小功率且需要电气隔离的场合。
- Fly-Buck 适合用于中低功率应用，特别是低输出电压且不需要电气隔离的场合。
- Two-Switch Flyback 是高功率场合的优选，能够提供更高的效率和更好的性能。

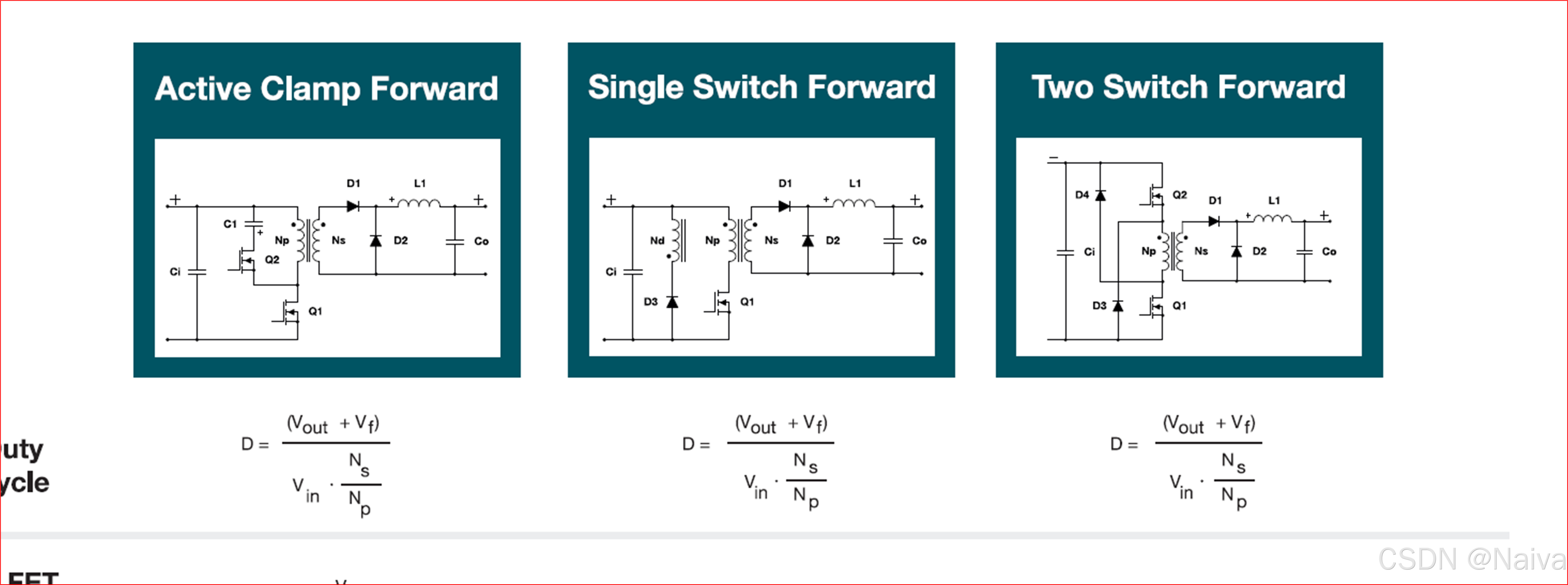

4. ActiveClampForward，SingleSwitchForward 和 TwoSwitchForward
Active Clamp Forward, Single Switch Forward, 和 Two Switch Forward 是三种常见的Forward Converter拓扑，它们被广泛应用于开关电源系统中。每种拓扑在工作原理和应用场合上有所不同。下面是对这三种转换器的详细介绍：
1. Active Clamp Forward Converter
- 功能：Active Clamp Forward 转换器是一种基于 Forward 转换器的变种，通过引入一个“主动钳位”电路来减少开关时的电压尖峰，提供更高的效率和更好的性能。
- 工作原理：
- 该拓扑采用一个开关（通常是MOSFET）和一个辅助开关（通常是MOSFET或二极管）来形成“主动钳位”。当主开关关闭时，辅助开关通过钳位电路将变压器的漏感能量回收，避免过大的电压尖峰。
- 通过这种主动钳位方法，降低了开关的应力，减少了开关损耗，提升了转换效率。
- 优点：
- 提高效率：通过主动钳位减少开关损耗，尤其是在高频操作时。
- 减小电压尖峰：主动钳位能够有效减小变压器的漏感电压尖峰，延长开关器件的寿命。
- 较低的EMI（电磁干扰）：由于电压尖峰得到抑制，电磁干扰较低。
- 应用：广泛用于高功率应用，如高效率电源适配器、电动工具、工业电源等。
2. Single Switch Forward Converter
- 功能：Single Switch Forward 转换器是传统的 Forward 转换器，使用单个开关来控制电压转换。它通过变压器来提供电气隔离，通常用于中功率和较低功率应用。
- 工作原理：
- 单个开关（通常是MOSFET）通过控制变压器的磁场来实现电能传输。变压器的主绕组接入输入电源，而副绕组连接到输出负载。
- 在开关导通时，电能通过变压器传递到输出；当开关关闭时，能量存储在变压器的磁场中，然后通过二极管和电容器释放到输出。
- 优点：
- 设计简单：使用单个开关，设计和控制较为简单。
- 电气隔离：输入和输出之间通过变压器提供电气隔离，适用于需要隔离的应用。
- 适用于中功率应用：非常适合于输出功率较小的场合，具有较好的效率。
- 应用：中小功率的电源适配器、家用电器、通信设备、便携式设备等。
3. Two Switch Forward Converter
- 功能：Two Switch Forward 转换器是 Forward 转换器的一种升级版本，它使用两个开关来提高效率和增强系统的性能，特别适用于较高功率的应用。
- 工作原理：
- 两个开关交替工作，以提高变压器的磁通量控制和电能传输效率。两个MOSFET通过控制变压器的工作状态，使能量传输更为高效，减少开关时的能量损失。
- 在开关导通时，输入电源将能量传递到变压器的主绕组；通过两个开关的切换，能量的传输更加平稳，输出电压更加稳定。
- 优点：
- 高效率：通过两个开关交替工作，减少了每个开关的损耗，提升了系统的整体效率。
- 负载响应更快：较快的开关动作使得负载变化时，输出电压的稳定性较好。
- 更高的功率处理能力：适用于高功率应用，相比单开关设计具有更强的功率处理能力。
- 应用：适用于高功率电源、工业控制系统、高效电源转换等场合。
对比总结：
| 转换器 | 开关数量 | 电气隔离 | 适用功率范围 | 主要优点 | 应用场合 |
|---|---|---|---|---|---|
| Active Clamp Forward | 单开关+辅助开关 | 有 | 高功率 | 提高效率、减小电压尖峰、低EMI | 高效率电源、高功率适配器 |
| Single Switch Forward | 单开关 | 有 | 中低功率 | 设计简单、适用于中功率应用、电气隔离 | 中小功率电源、家电电源 |
| Two Switch Forward | 两开关 | 有 | 高功率 | 高效率、负载响应快、适用于更高功率的电源 | 高功率电源、工业电源 |
总结：
- Active Clamp Forward适合高功率且需要高效率、低开关损耗的应用，尤其适合高频操作。
- Single Switch Forward是一种传统而简单的Forward转换器，适用于中低功率且需要电气隔离的场合。
- Two Switch Forward通过使用两个开关，提供更高的效率和更好的负载响应，适用于高功率电源转换场合。

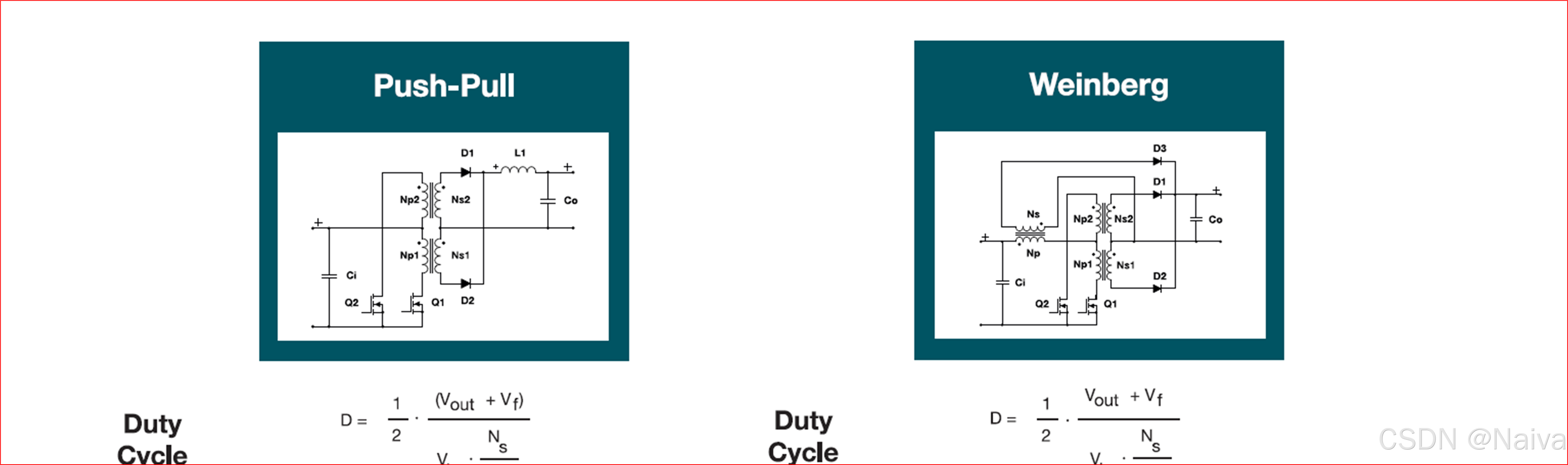

5. Push-Pull 和 Weinberg
Push-Pull 和 Weinberg 是两种不同类型的开关电源拓扑结构，它们具有不同的工作原理和应用场合。下面详细介绍这两种拓扑结构：
1. Push-Pull 转换器
- 功能：Push-Pull 转换器是一种基于变压器的双端开关电源架构，它使用两个开关以交替的方式控制电压转换，适用于提供高效的功率转换。
- 工作原理：
- 在Push-Pull拓扑中，两个开关（通常是MOSFET）交替导通，每个开关控制变压器的一个端子。变压器的初级绕组连接到这两个开关的输出端，副级绕组连接到输出负载。
- 在每个开关导通时，电流通过变压器的主绕组，在另一个开关关闭时，能量被释放到输出。两个开关的交替工作确保变压器的磁场得到适当的反向恢复。
- 这种转换器的工作是基于变压器的中心抽头原理，两个开关交替导通和关闭，从而改变输入电压。
- 优点：
- 高效率：通过双端变压器和交替开关，能够有效地将能量传输到输出，提高效率。
- 电气隔离：输入和输出之间通过变压器实现电气隔离，有助于保护负载设备。
- 适应范围广：适用于输入电压变化较大的场合。
- 缺点：
- 复杂性：需要精确的控制两个开关的工作状态，设计上相对复杂。
- 开关损耗：由于开关交替工作，可能会产生一定的开关损耗。
- 应用：常用于中高功率的电源系统，如电动工具电源、高功率适配器、通信电源等。
2. Weinberg 转换器
- 功能：Weinberg 转换器是一种特殊的双端变压器电源转换器，采用独特的控制方式，在传统的 Push-Pull 转换器基础上作了一些改进。
- 工作原理：
- Weinberg 转换器基于两个开关（通常是MOSFET）交替工作。与 Push-Pull 转换器类似，两个开关交替导通并控制变压器的工作，但它的结构设计和磁性特性有所不同。
- Weinberg 转换器使用的是一个对称的变压器，具有特定的设计特点，使得它能更好地处理电压波动并提高输出稳定性。
- 它的工作模式可以在高频下保持较高的效率，同时提供比传统 Push-Pull 转换器更低的开关损耗。
- 优点：
- 更高效率：Weinberg 转换器通过优化变压器和开关的工作方式，提高了效率，尤其是在高频工作下。
- 低开关损耗：相较于传统 Push-Pull 转换器，Weinberg 转换器的开关损耗较低。
- 高输出稳定性：通过独特的控制方式，能提供更加稳定的输出电压。
- 缺点：
- 复杂性：结构和控制方式较为复杂，可能需要精密的控制电路。
- 应用：由于其高效和稳定性，Weinberg 转换器常用于高效率的电源管理系统、通信电源等应用。
对比总结：
| 特性 | Push-Pull 转换器 | Weinberg 转换器 |
|---|---|---|
| 开关数量 | 两个开关交替工作 | 两个开关交替工作 |
| 工作原理 | 通过双端变压器，交替控制开关导通 | 基于Push-Pull拓扑的改进设计 |
| 电气隔离 | 通过变压器实现电气隔离 | 通过变压器实现电气隔离 |
| 优点 | 高效率，适应范围广，电气隔离 | 更高效率，低开关损耗，稳定输出 |
| 缺点 | 开关损耗，设计复杂 | 设计复杂，控制方式较为复杂 |
| 应用 | 电动工具电源，高功率适配器等 | 高效电源管理系统，通信电源等 |
总结：
- Push-Pull 转换器适合于中到高功率的电源应用，能够提供电气隔离，并在变化的输入电压下工作高效，但其开关损耗可能稍高。
- Weinberg 转换器在Push-Pull基础上进行改进，提供了更低的开关损耗和更高的效率，特别适用于需要高效电源管理和稳定输出的场合。

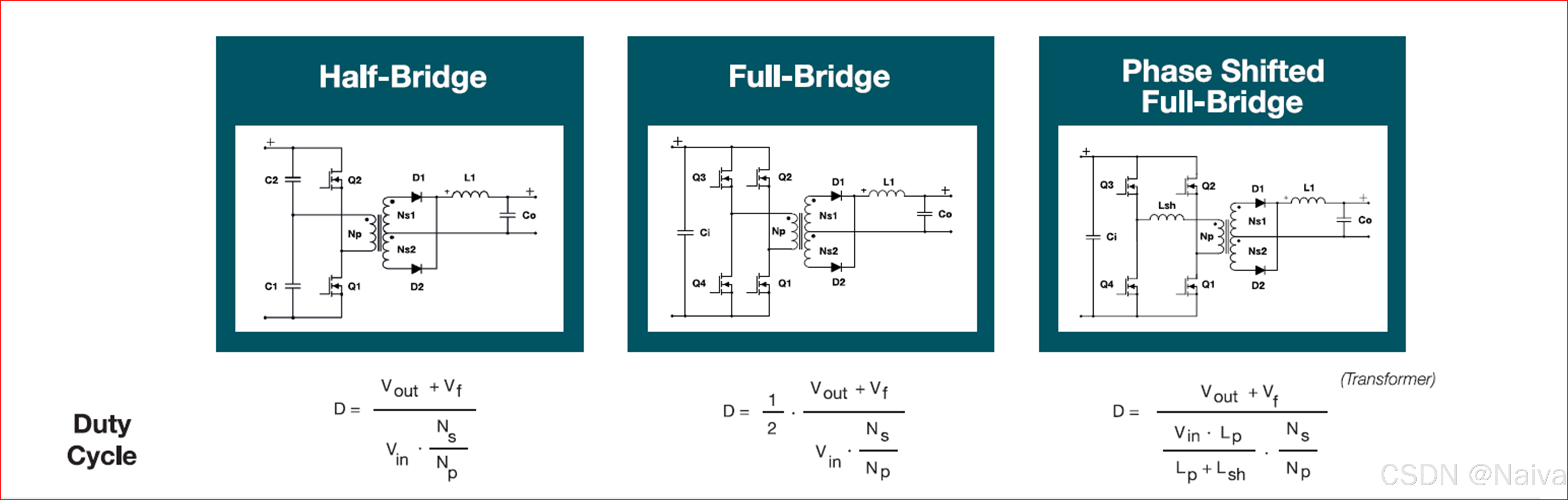

6. Half-Bridge，Full-Bridge，Phase Shifted Full-Bridge 和 LLC Half-Bridge，LLC Full-Bridge
Half-Bridge, Full-Bridge, Phase Shifted Full-Bridge, LLC Half-Bridge, 和 LLC Full-Bridge 是多种常见的开关电源拓扑结构，广泛应用于高效电力转换和电源设计中。这些拓扑主要用于功率转换、隔离、控制与调节，常见于大功率变换器、直流到直流电源（DC-DC）转换器和逆变器等。
下面是每种拓扑的简要介绍与对比：
1. Half-Bridge 转换器
- 功能：Half-Bridge 转换器是一种常见的双端变换器，它通过两个开关（MOSFET或IGBT）交替导通控制电能的传输，并通过变压器提供电气隔离。
- 工作原理：
- 在该拓扑中，两个开关交替导通，每个开关分别接入输入电源的一个端点，变压器的初级绕组连接到这两个开关上。
- 在一个开关导通时，能量通过变压器传递到输出端。两个开关交替工作以提供所需的输出电压。
- 优点：
- 简单设计：使用两个开关，设计相对简单，适合中功率的电源系统。
- 电气隔离：通过变压器提供输入输出电气隔离。
- 缺点：
- 适用于中等功率，不适用于极高功率应用。
- 应用：中功率逆变器、电池充电器、直流电源。
2. Full-Bridge 转换器
- 功能：Full-Bridge 转换器是一种常见的电源转换拓扑，使用四个开关（MOSFET或IGBT）交替工作，提供更高效的功率转换。
- 工作原理：
- 在该拓扑中，四个开关交替工作，能够实现全桥式控制，两个开关分别接入输入电源的两个端点。
- 在这四个开关的交替作用下，能够更好地控制变压器的磁场，使电能高效传输到输出。
- 由于四个开关的控制，可以得到更高的输出功率并减少开关损耗。
- 优点：
- 高效：适用于高功率电源，能够提供更高的输出功率。
- 电气隔离：通过变压器提供电气隔离。
- 缺点：
- 设计复杂，控制难度较高，需要精确的开关控制。
- 应用：大功率逆变器、高频电源、电力转换系统等。
3. Phase Shifted Full-Bridge (PSFB) 转换器
- 功能：Phase Shifted Full-Bridge（PSFB）转换器是 Full-Bridge 转换器的一种变种，通过相位偏移控制四个开关的工作，从而提高转换效率并减少开关损耗。
- 工作原理：
- 与普通的 Full-Bridge 转换器不同，PSFB 转换器通过精确控制四个开关的相位偏移来实现功率传输。
- 相位偏移使得开关的导通时间和关闭时间得以优化，从而减少开关损耗并改善效率。
- 该拓扑结构具有较强的负载响应能力，适合负载变化较大的应用。
- 优点：
- 高效率：相位偏移使得转换器在高功率下工作更加高效。
- 低开关损耗：由于相位偏移，减少了开关器件的电压和电流重叠时间，从而降低开关损耗。
- 缺点：
- 设计与控制较为复杂，需要精确的相位控制。
- 应用：高效的电源系统、大功率逆变器、UPS、工业电源等。

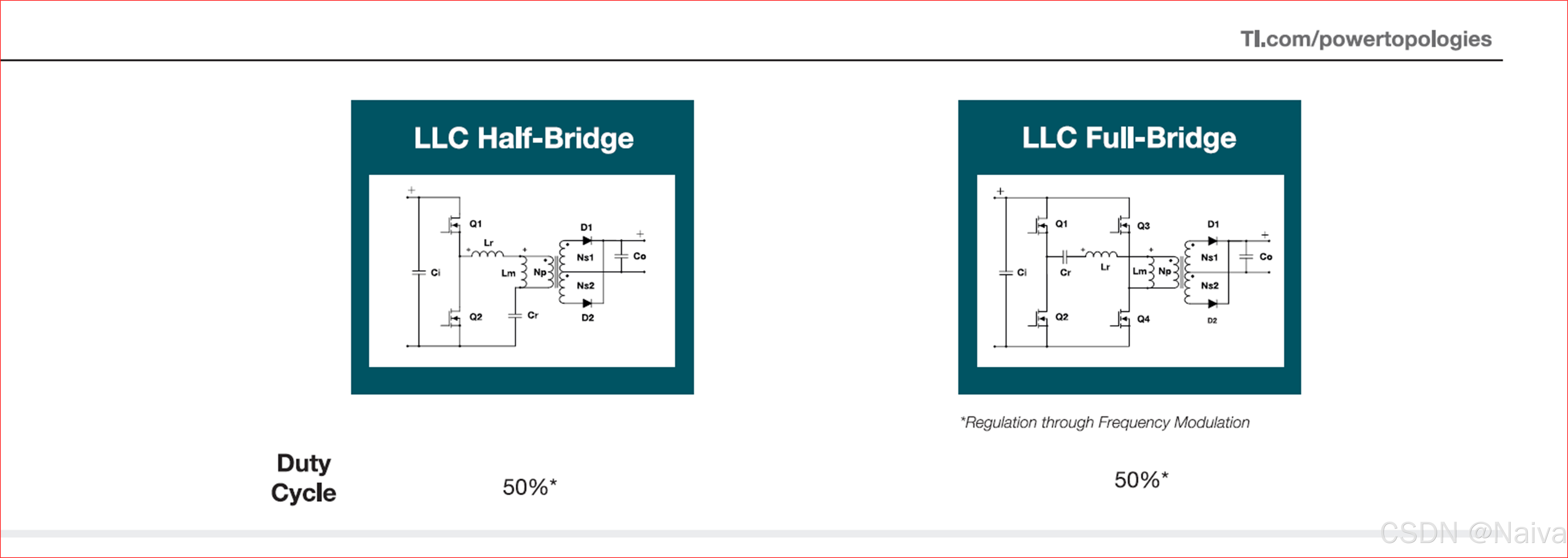

4. LLC Half-Bridge 转换器
- 功能：LLC Half-Bridge 转换器是一种采用LLC谐振控制技术的半桥拓扑结构，广泛应用于高效且高功率的电源系统中。
- 工作原理：
- 该拓扑结合了半桥结构与LLC谐振转换技术，在开关频率调节下，通过谐振电路和电感来控制能量传递。
- 在工作过程中，LLC谐振转换器能够平滑开关操作，减少电压尖峰，从而提高效率并减少开关损耗。
- 优点：
- 高效率：利用谐振电路减少开关损耗，提升转换效率。
- 低EMI：由于谐振工作，减少了电磁干扰。
- 负载适应性强：具有较好的负载调节能力。
- 缺点：
- 设计复杂，需要精确的谐振控制和调节。
- 应用：高效电源系统、数据中心电源、工业电源、光伏电池逆变器等。
5. LLC Full-Bridge 转换器
- 功能：LLC Full-Bridge 转换器是一种结合了LLC谐振技术和全桥拓扑的电源转换器，广泛用于高功率、高效率的电力转换应用。
- 工作原理：
- 与 LLC Half-Bridge 转换器类似，LLC Full-Bridge 转换器通过全桥结构和LLC谐振控制实现高效的功率转换。
- 它使用四个开关控制功率传输，并通过谐振电路使得开关过程平滑，降低开关损耗并减少电磁干扰。
- 优点：
- 高效率：利用LLC谐振技术减少开关损耗，提高系统效率。
- 较低的EMI：通过谐振技术减少电磁干扰，适用于敏感电子设备。
- 适应性强：良好的负载调节和宽输入电压范围。
- 缺点：
- 设计与实现较为复杂，需要精密控制和设计。
- 应用：数据中心电源、高效电源系统、大功率逆变器、工业电源。
对比总结：
| 转换器 | 开关数量 | 适用功率范围 | 电气隔离 | 优点 | 缺点 |
|---|---|---|---|---|---|
| Half-Bridge | 2 | 中功率 | 是 | 简单设计、较高效率、适用于中功率应用 | 适用于中功率，不适用于超高功率应用 |
| Full-Bridge | 4 | 高功率 | 是 | 高效率、高功率处理能力、提供电气隔离 | 设计复杂、控制难度大 |
| Phase Shifted Full-Bridge | 4 | 高功率 | 是 | 更高效率、低开关损耗、负载响应快 | 设计与控制复杂，需精确的相位控制 |
| LLC Half-Bridge | 2 | 高功率 | 是 | 高效率、低开关损耗、低EMI | 设计复杂、谐振控制需要精细调节 |
| LLC Full-Bridge | 4 | 高功率 | 是 | 极高效率、低开关损耗、低EMI | 设计复杂、需要精确控制 |
总结：
- Half-Bridge和Full-Bridge适用于中到高功率电源，前者用于较简单的设计，后者适用于高功率输出。
- Phase Shifted Full-Bridge提供了更高效率和更低的开关损耗，适合大功率、高效率的应用。
- LLC Half-Bridge和LLC Full-Bridge适合高效、高功率的电源设计，前者用于较简单的高效应用，后者则适合处理更大的功率负载。
