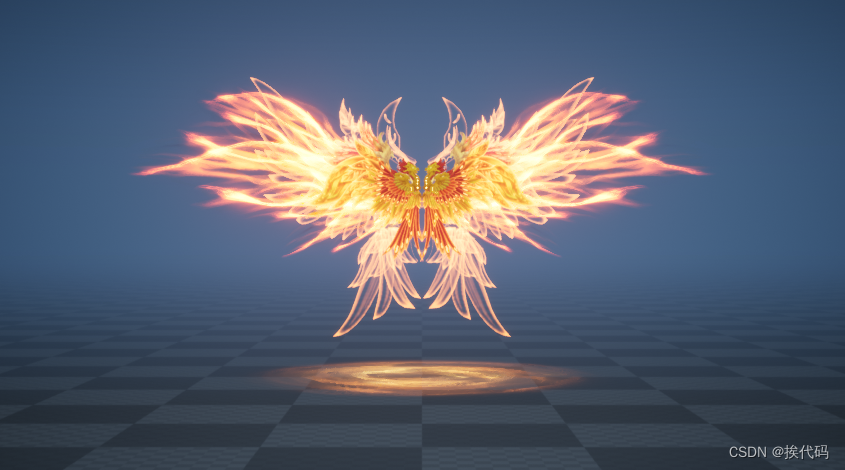

UE特效案例 —— 魔法翅膀

挨代码

已于 2023-12-04 12:47:30 修改

阅读量852

点赞数 1

分类专栏： # 特效案例 UE 文章标签： UE特效案例

于 2023-07-09 17:51:57 首次发布

本文链接：https://blog.csdn.net/NapoleonCoder/article/details/131615650

版权

UE 同时被 2 个专栏收录

88 篇文章

订阅专栏

特效案例

6 篇文章

订阅专栏

一，环境配置

创建默认地形Landscape，如给地形上材质需确定比例；
添加环境主光源DirectionalLight，设置相应的强度和颜色；
添加天光反射SkyLight，用于天空反射；
添加指数级高度雾ExponentialHeightFog，设置雾密度Fog Density及散射颜色Fog Inscattering Color；
- 设置Directional Inscattering Color为零；
- 设置雾的起始距离Start Distance；
设置曝光PostProcessVolume，设置Min/Max Brightness为1；
- 与关闭Game Setting类似，但还需设置Exposure Compensation；
- Image Effects/Vignette Intensity，暗角；

二，场景及相机设置

在环境配置好，即可导入所需的模型Mesh，纹理贴图Textures等；

将主模型放置到关卡适当位置，并添加基本的材质球；
根据模型设置相机，以获得相应的画面；
- 可在相机视口的Cinematic Vieport的模式下方便调整；
- 可配合关卡序列LevelSequence，调节相机参数；
添加主光，设置好武器大体的光照效果；

三，效果制作

环境及相机都设置后，接下来就是真正的效果制作；效果包括模型本身材质效果、及主体的Cascade或Niagara效果；

模型材质效果制作

一般通过材质纹理颜色及变化来模拟想要效果，此模型效果分为：

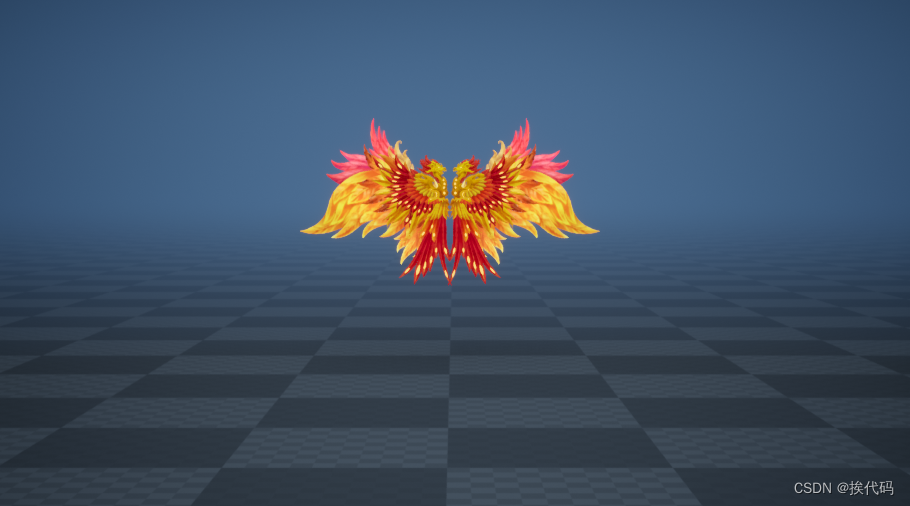

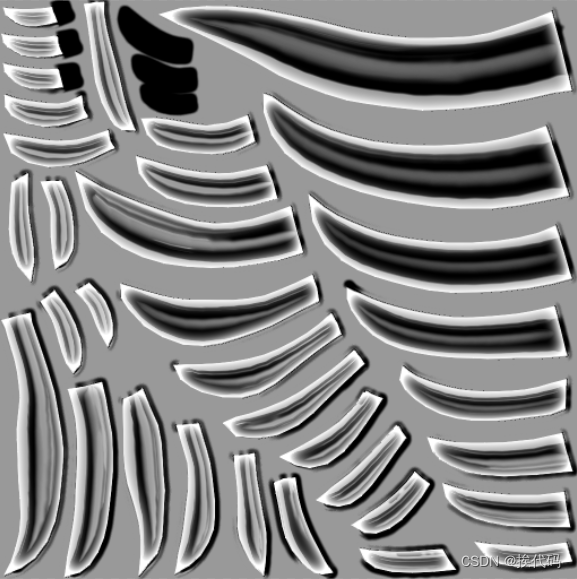

1，翅膀02发光基础颜色效果

提取模型本身UV图，通过PS绘制此图来控制自发光效果；
- 可通过Maya、Max等渲染UV图；
- 绘制UV图时，可添加若干大小不一的圆点以增加细节；

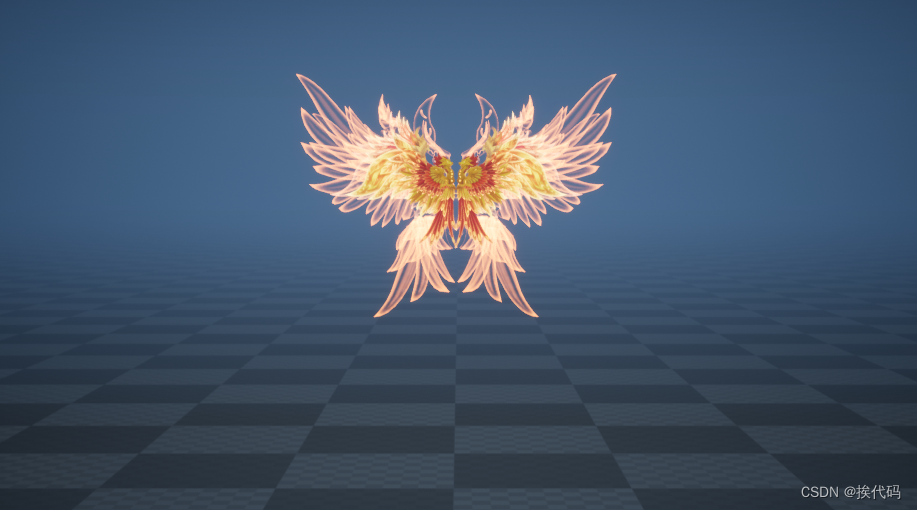

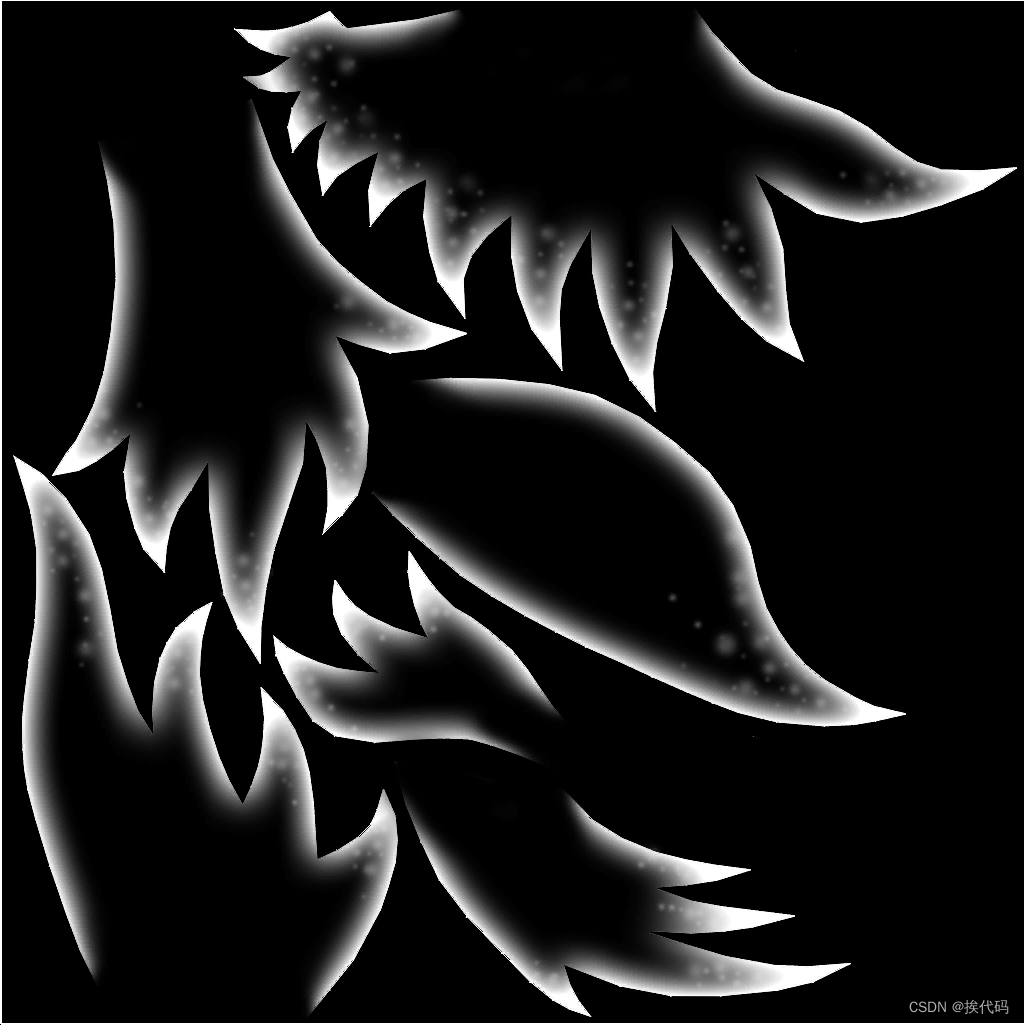

2，翅膀02发光边缘透贴效果

类似上一效果方法，提取边缘；

3，大翅膀发光边缘透贴效果

类似上一效果方法，提取边缘；

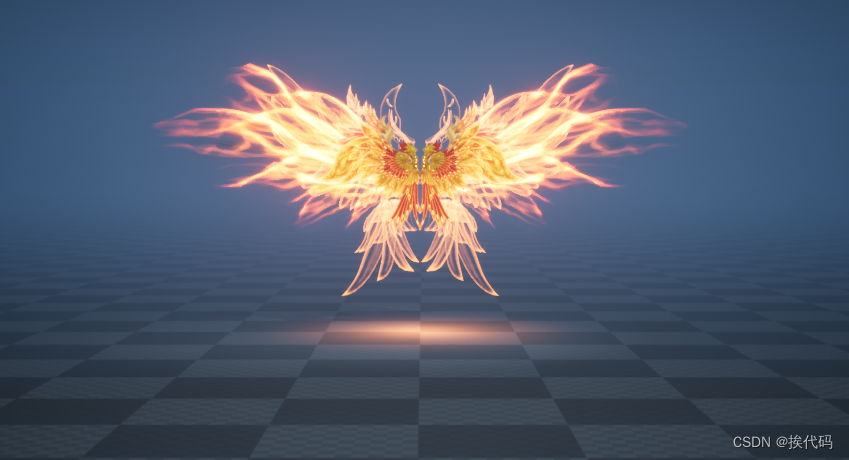

4，流动翅膀效果

翅膀模型制作，可由多个面片组合成一个大翅膀；

可使用maya/max/houdini等3D软件制作；
面片可旋转、弯曲，缩放等，保持面片的差异性；
面片的uv应相应错开，避免流动时过于统一；可制作两套uv，分开处理；

注，输出时N、uv(如多个uv还有uv1、uv2)属性需保留；

流动材质制作，使用透明无光照模式；

使用多套纹理叠加给自发光，在通过uv流体，实现流体效果；
- 可对流动uv，添加扰乱效果，以丰富细节；

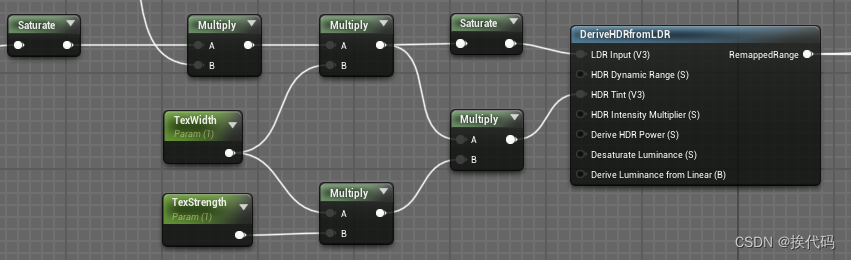

- 使用DeriveHDRfromLDR，提高动态范围（应saturate限制在0-1）；

在透明度上在添加纹理，以增加透明度细节；
- 在使用U/V sin函数，来添加边缘过渡渐变；

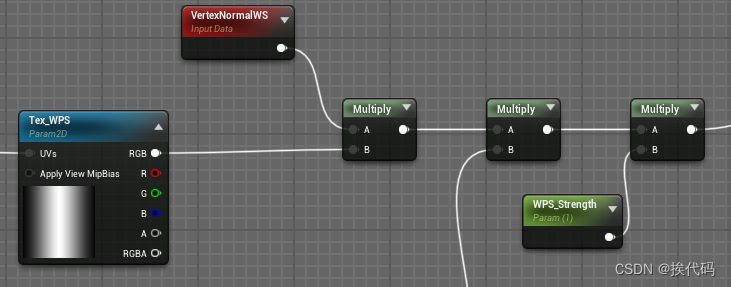

使用World Position Offset，来模拟翅膀挥动效果；
- 同样使用流动UV，来驱动纹理流动；
- 借助VertexNormalWS，来提供偏移方向；
- 相机超出边界框时，模型会消失；

还可添加流动的折射效果；

特效元素制作

地面流动扩散，地面光晕，闪烁光晕，向上粒子；

1，地面流动扩散

材质制作

透明无光照模式；
使用极坐标 VectorToRadialValue ，将纹理变形为圆形；
- 可使用两层，错开流动，增加细节；
同样使用极坐标纹理设置Alpha，通过RadialGradientExponential控制中心和边缘的透明度；
给所有贴图使用纹理流动，形成扩散效果；
可给所有UV添加扰乱，丰富细节；

注：使用极坐标后，可能出现切边的问题，可使用纹理的MipLevel模式或使用无缝贴图；

Cascade制作

发射Sprite精灵粒子；
附材质，附上设置好的材质；
调发射位置，原点发射爆发一个永远存在（生命为零、循环一次），锁定向上方向Lock Axis；
设值初始状态
- 初始尺寸，使用默认PSA Square对齐，调节Initial Size；
- 初始生命，生命为零，永远存在；

注，可创建两层cascade效果，中间一层较亮，外层较暗；

2，地面光晕

材质制作

透明无光照模式；
使用RadialGradientExponential，创建圆环；
添加DepthFade，控制切边；
使用ParticleColor，由Cascade控制颜色和透明度；

Cascade制作

发射Sprite精灵粒子；
附材质，附上设置好的材质；
调发射位置，原点发射爆发一个永远存在（生命为零、循环一次），锁定向上方向Lock Axis；
设值初始状态
- 初始尺寸，使用默认PSA Square对齐，调节Initial Size；
- 初始生命，生命为零，永远存在；

3，闪烁光晕

材质制作

使用地面光晕材质；

Cascade制作

发射Sprite精灵粒子；
附材质，附上设置好的材质；
调发射位置，原点发射爆发一个并循环，放置于地面流动扩散中间；
设值初始状态
- 初始尺寸，使用默认PSA Square对齐，调节Initial Size；
- 初始生命，生命为1；
调节生命周期内属性
- Color over Life，配合效果调节颜色、并通过透明度控制闪烁（配合Emitter Duration）；

4，向上粒子

材质制作

使用地面光晕材质；

Cascade制作

发射Sprite精灵粒子；
附材质，附上设置好的材质；
调发射位置，圆柱范围循环发射；
设值初始状态
- 初始尺寸，使用默认PSA Square或PSA Velocity对齐，调节Initial Size；
- 初始生命，调节生命长短并随机；
- 初始速度，调节初始速度并随机；
调节生命周期内属性
- Acceleration，设置向上的加速度并随机；
- Color over Life，通过生命配合效果调节颜色、及透明度；

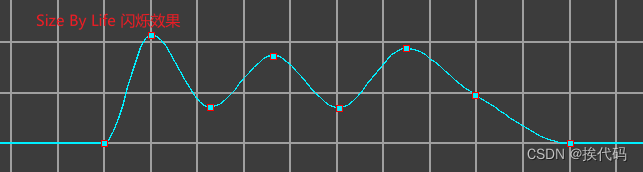

- Size By Life，通过K帧来控制闪烁；
- Orbit，调节环绕，给速度一些扰乱；
- Drag，调节阻力来控制速度；
