Altium Designer元器件生成3D封装图

版权声明:本文为博主原创文章,未经博主允许不得转载。 https://blog.csdn.net/Neo_sBlog/article/details/50264363

》》》》》》前一秒才学会了如何将Altium Designer里面将元器件画成3D封装,就立马当做笔记记下来,希望能对和我一样的小白有所帮助。废话不说,直接上手!!

1.

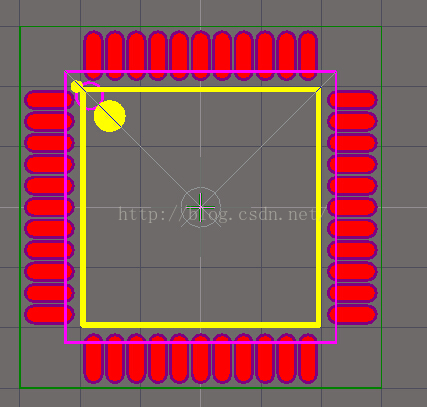

》》》》》》这是画好的44p的封装,接下来就要对它进行3D

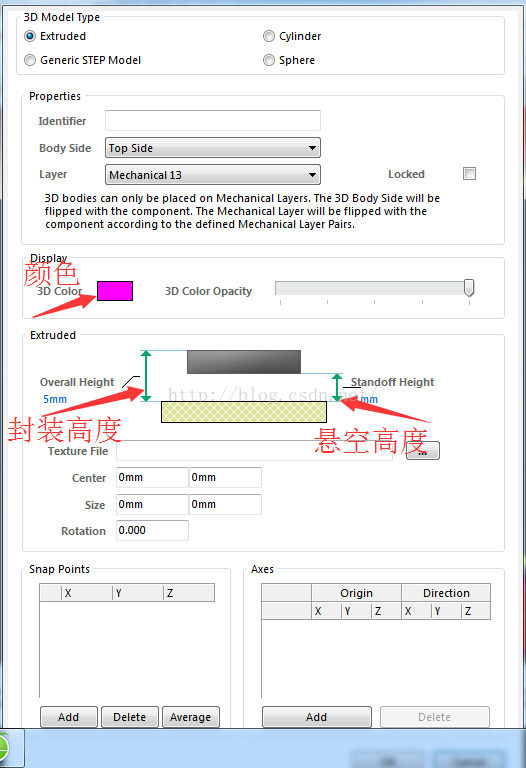

2.点击place→3D Body,打开如下图


》》》》》》》》点击OK

3.生成如下图

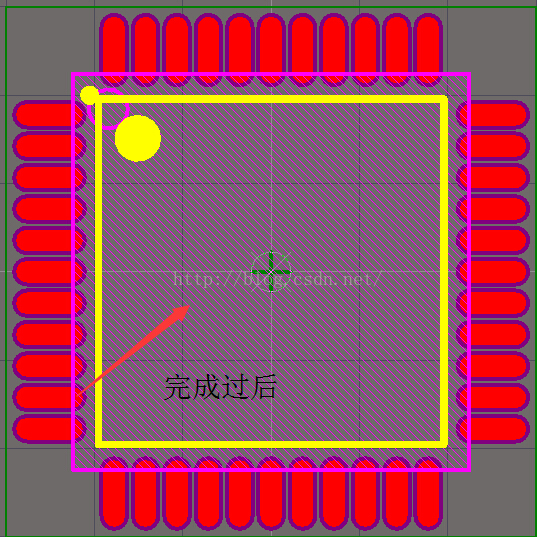

》》》》》》》》》》》》然后就覆盖你想生成的3D部分,完成如下:


》》》》》》》》再保存,然后将这个封装导入PCB中。

4.

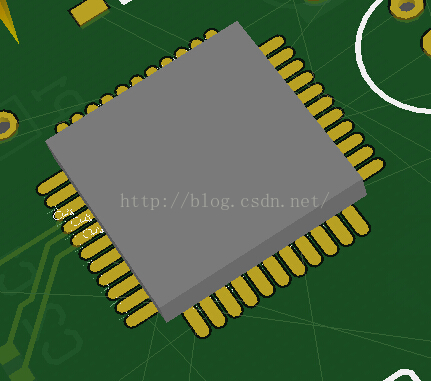

》》》》》》完成的效果图就是这样的。感觉还有很多好玩的空间,等待大家自己去挖掘去发现。。。。。。。。。。。
