本文分析了STM32使用J-Link烧写时出现错误的具体原因，主要聚焦于复位电路的问题，特别是上拉电阻值过小导致的复位信号异常。文章详细解释了正常与异常情况下复位引脚电平的区别。
一、问题现象
STM32使用J-Link烧写出错，出错信息如下：

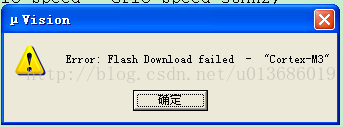

1、Error: Flash Download failed - Cortex-M3
这是编译器弹窗信息。
2、**JLink Warning: Could not set S_RESET_ST
这是编译器调试窗口打印的显示信息。
二、问题原因及解决方法
电路板上STM32芯片的复位电路有问题，具体表现在上拉电阻值太小，在J-Link复位芯片时，复位脚不能迅速被拉高，导致复位信号处于低电平的间隔太长。

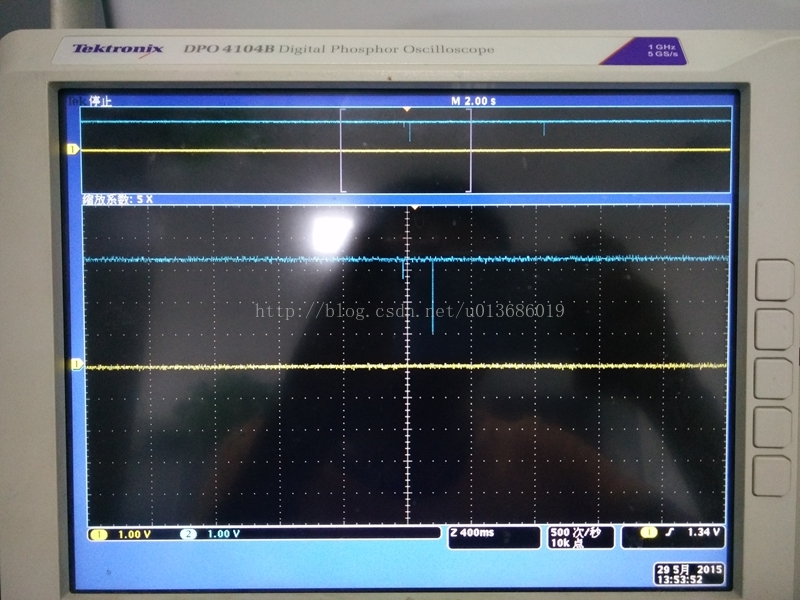

1、正常情况下复位引脚电平：
2、异常情况下复位引脚电平：
