本文为作者学习ANSYS_Maxwell平面电场仿真笔记
欢迎交流讨论，喜欢的话点个赞吧

欢迎去看我的主页: NicholasYe’s Homepage.

1. 选择Maxwell 2D Design

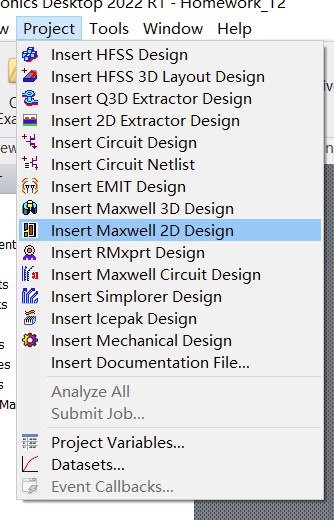

  • 新建project并选择仿真

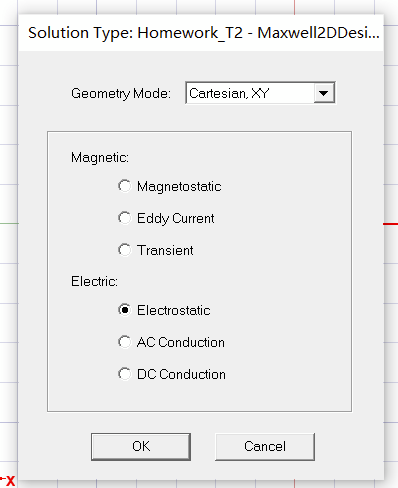

  • 在Solution Type中选择Electrostatic


2. 绘制仿真图形，添加边界条件

本仿真是绘制两平面之间的电场关系，一边电压值为100V，一边为0V

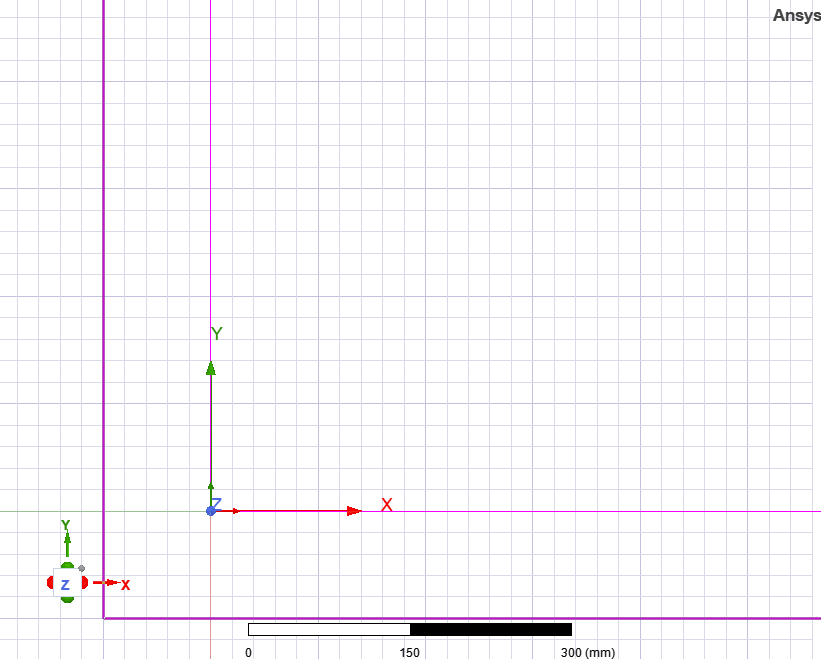

  1. 绘制图形

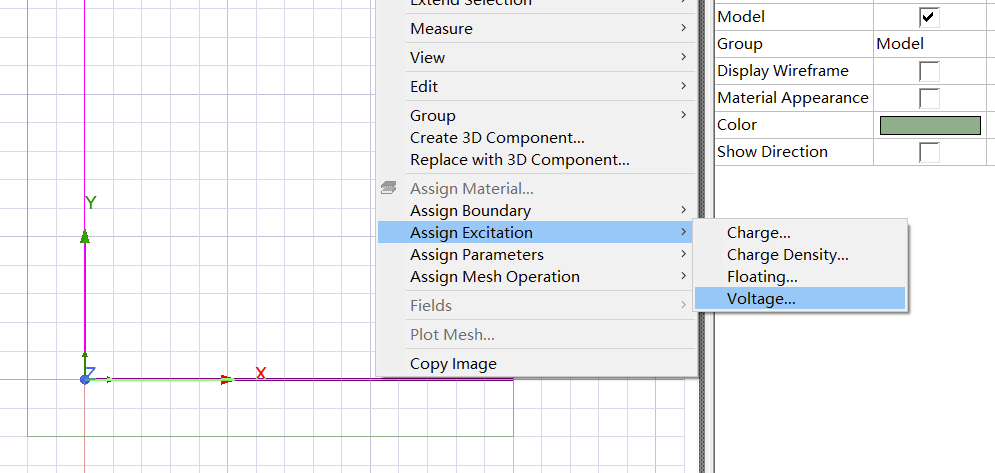

  1. 添加边界条件
  • 将Select:Object改为Select:Edge后可以更加方便选中边界


3. 设定仿真条件，进行仿真并查看结果

  1. 设定Parameter，将刚刚设定的Excitation设置为Signal


  1. 设置Analysis, 添加setup

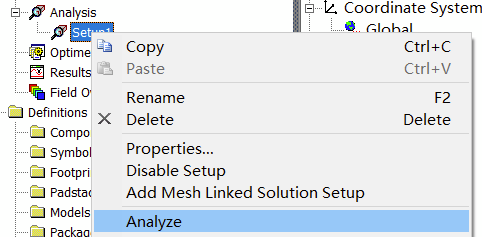

  • 在添加setup后右键并进行analyze
  • 如果出现 Normal completion of simulation on server: Local Machine 后说明仿真成功



  1. 在模型中选中Object后，在Field Overlay中选择观察对象

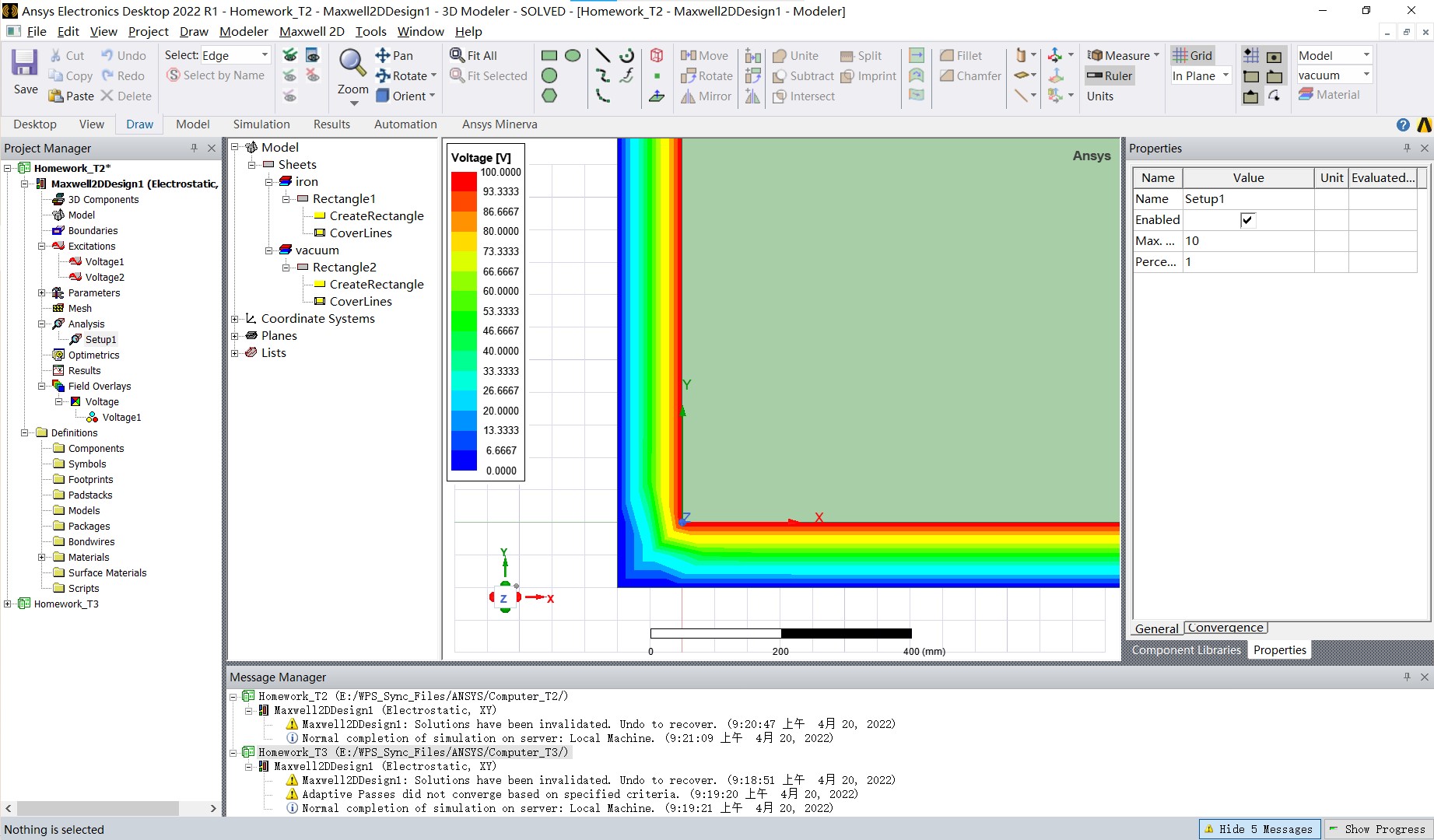

  • 选中仿真结果，可以看到电势分布

Screenshot 2022-04-20 090709.jpeg
