Simulink_simscape电源电路建模入门

本文为作者Matlab/Simulink电路建模学习笔记
欢迎交流讨论，喜欢的话点个赞吧

欢迎去看我的主页: NicholasYe’s Hompage.

---

1、打开Simulink并创建文件

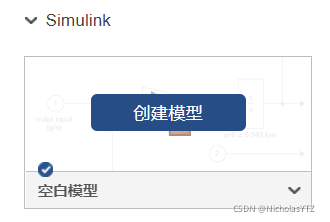

• 如图点击即可:

2、选择电路所需元件，连接电路

• 选择元器件主要有两种方法：

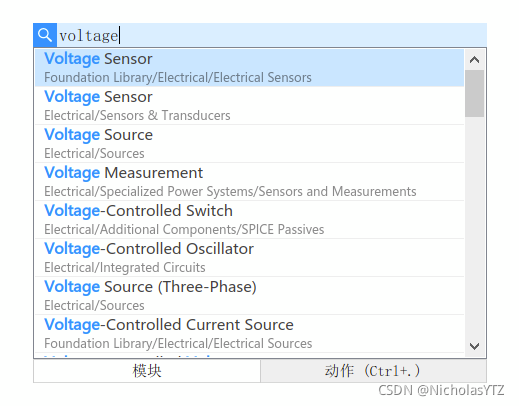

1. 在库浏览器中搜索所需元器件（推荐）

此处笔者所选的元件主要来自于 Simscape-Electrical 目录下的元器件

2. 双击空白处鼠标左键直接搜索（不推荐）

3、连接电路的注意事项

1、PS-Simulink-converter and Simulink-PS-converter

这个东西我起初很久都不知道是什么作用，后面我才逐渐了解到，这个实际上是一种信号转换器。在电压表(voltage sensor)和电流表(current sensor)的一端有一个黑色的箭头，这个箭头的另一端需要连接PS-Simulink-converter将表中的物理信号（如电压、电流）转换为Simulink信号，转换出来的Simulink信号才能连接示波器(scope)并显示波形。

2、Electrical Reference

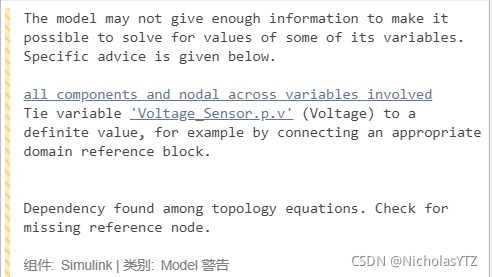

先来看一段错误提示：

没错，当你看到这个提示的时候，说明你没有添加地(ground / electrical reference)，有时候不添加地只会有警告，但有时候会报错，所以为了你的仿真结果考虑，在电势零点处加上一个接地符号吧。

3、Solver Configuration

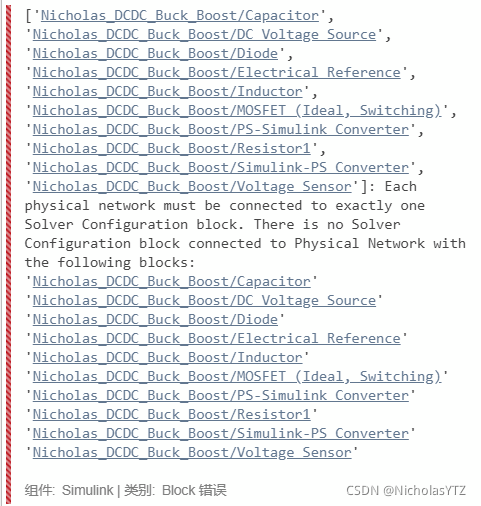

再来看一段错误提示：

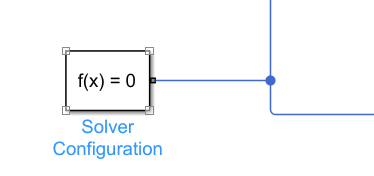

没错，当你看到这一大堆错误的时候，先别慌，在库浏览器(browser)中查找 solver configuration 这个东西，将其连在电路的任何一端，问题就解决了。实际上，这个东西是simulink软件需要你确认仿真方程的解法(其实你仿真搭电路的时候就是在写代码(只不过是可视的代码))，正常情况下连接进电路就可以解决问题，如果你需要修改方程的解法你可以双击进行修改。

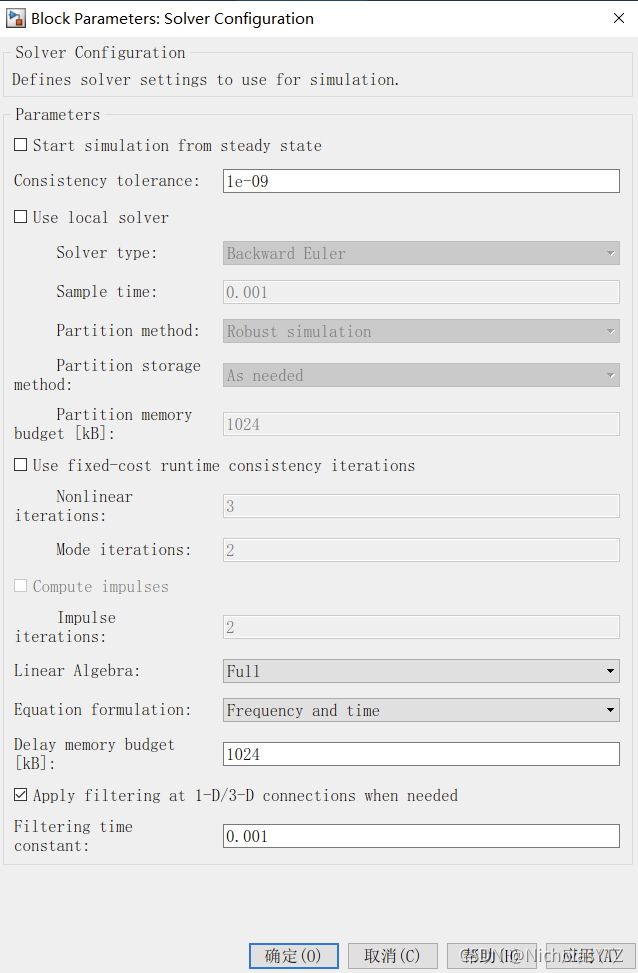

solver configuration参数的修改：

4、搭建最终电路

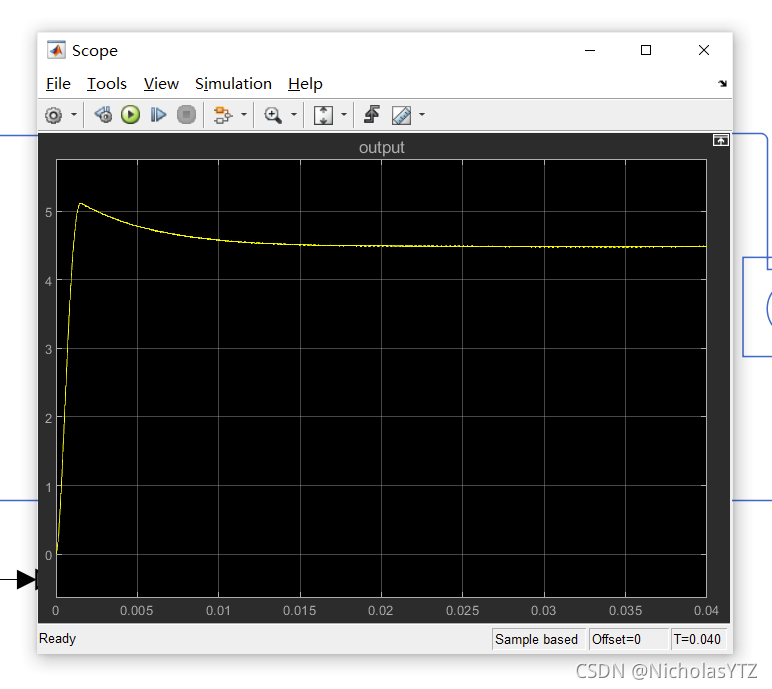

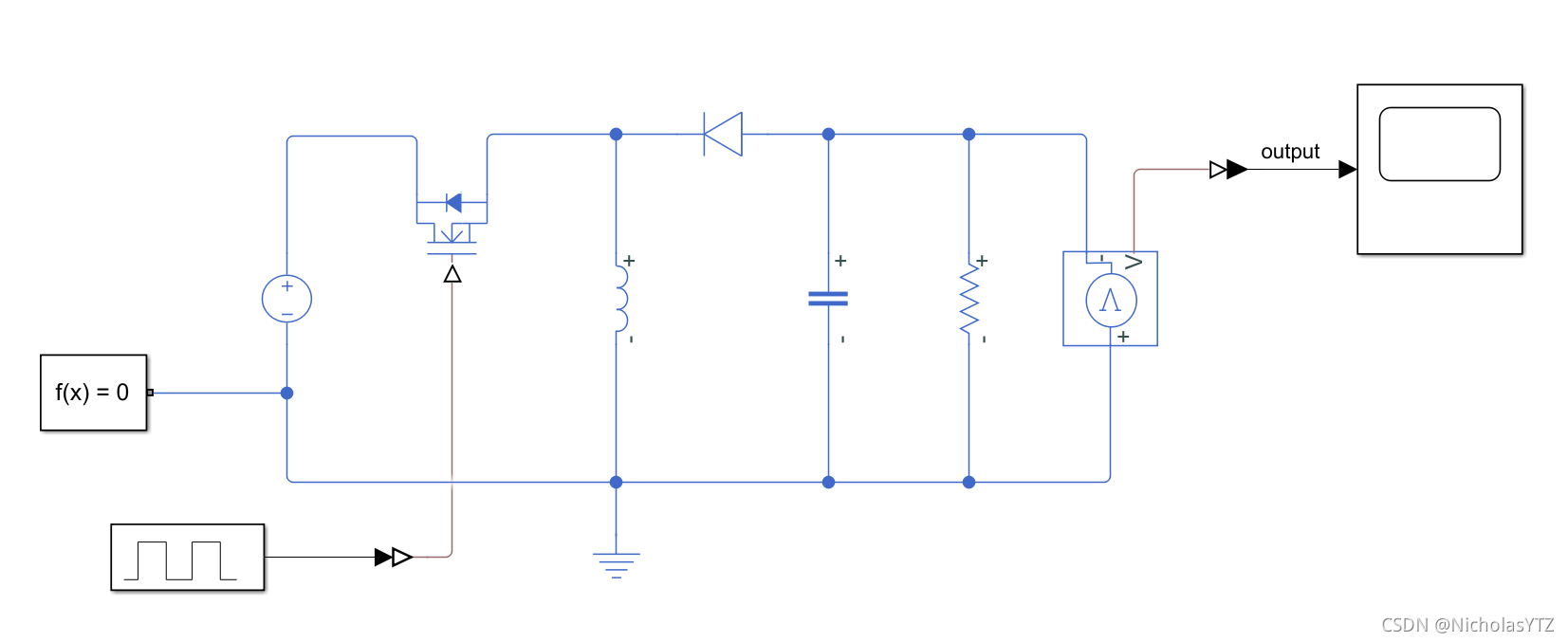

笔者这里搭建的是一个Buck-Boost升降压电路，其中 L=111uH, C=833uF, R=10Ω, U=10V, fz=20kHz, DutyCycle=33.3%, 这个电路可以做到通过调节占空比来改变输出端口的电压值。最后的仿真波形如下：

---
