51单片机第二讲之按键

单片机按键控制详解：从独立按键到矩阵按键

一、独立按键控制

1. 独立按键原理分析

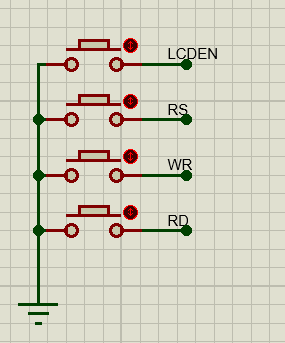

从电路图中可以看出，独立按键的工作原理：

• 按键未按下时：P3口对应的引脚通过上拉电阻保持高电平（1）
• 按键按下时：引脚与GND连接，变为低电平（0）

2. 按键检测引脚对应关系

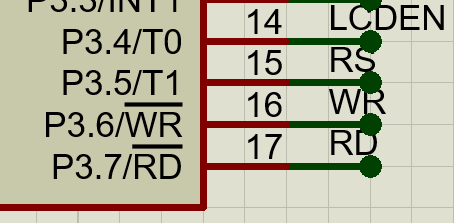

使用P3_4到P3_7四个引脚来检测四个独立按键：

单片机引脚	对应按键
P3_4	按键1
P3_5	按键2
P3_6	按键3
P3_7	按键4

3. 基础按键检测程序

// 头文件
#include <REGX52.H>

// 按键检测函数
unsigned char Key_Read() {
    unsigned char temp = 0;
    if (P3_4 == 0) temp = 1;
    if (P3_5 == 0) temp = 2;
    if (P3_6 == 0) temp = 3;
    if (P3_7 == 0) temp = 4;
    return temp;
}

// 主函数
void main() {
    while (1) {
        if (Key_Read() == 1) {
            P1_0 = 0;  // 按键1按下，点亮LED1
        } else {
            P1_0 = 1;  // 按键1松开，熄灭LED1
        }
    }
}

4. 高级按键检测：边沿触发

在实际应用中，我们经常需要检测按键的按下和释放动作：

// 头文件
#include <REGX52.H>

// 按键检测函数
unsigned char Key_Read() {
    unsigned char temp = 0;
    if (P3_4 == 0) temp = 1;
    if (P3_5 == 0) temp = 2;
    if (P3_6 == 0) temp = 3;
    if (P3_7 == 0) temp = 4;
    return temp;
}

// 全局变量声明
unsigned char Key_Val, Key_Down, Key_Up, Key_Old;

// 主函数
void main() {
    while (1) {
        // 按键检测与边沿判断
        Key_Val = Key_Read();                     // 读取当前按键状态
        Key_Down = Key_Val & (Key_Val ^ Key_Old); // 检测下降沿（按键按下）
        Key_Up = ~Key_Val & (Key_Val ^ Key_Old);  // 检测上升沿（按键释放）
        Key_Old = Key_Val;                        // 保存当前状态供下次比较

        // 按键动作响应
        if (Key_Down == 1) {
            P1_0 = 0;  // 按键1按下时点亮LED1
        }
        if (Key_Up == 2) {
            P1_1 = 0;  // 按键2释放时点亮LED2
        }
        if (Key_Old == 3) {
            P1_2 = 0;  // 按键3持续按下时点亮LED3
        } else {
            P1_2 = 1;  // 按键3释放时熄灭LED3
        }
    }
}

三种触发方式对比：

触发方式	对应变量	说明
下降沿触发	Key_Down	按键从松开到按下瞬间触发
上升沿触发	Key_Up	按键从按下到松开瞬间触发
电平触发	Key_Old	按键持续按下时保持触发

---

二、矩阵按键控制

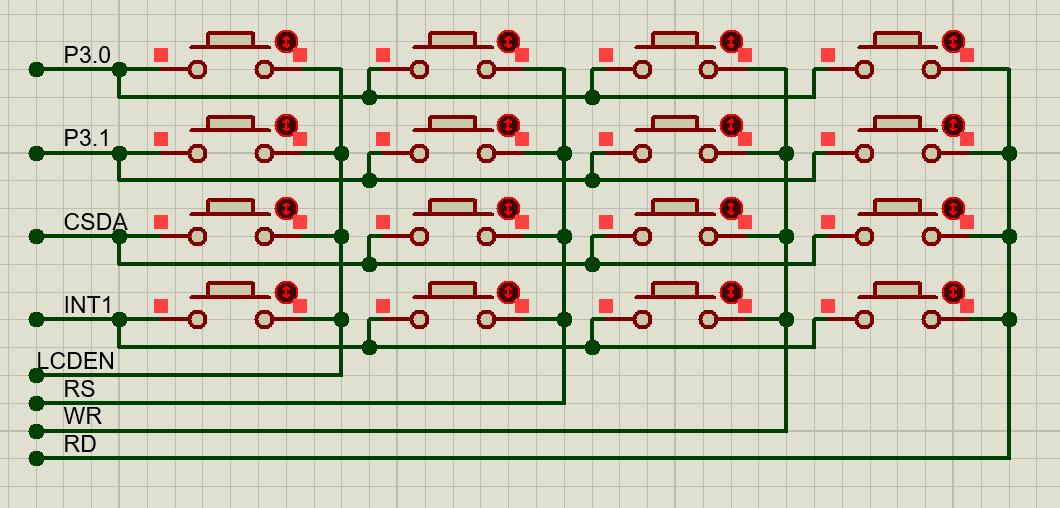

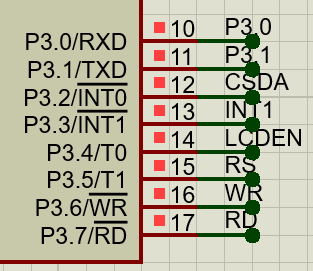

1. 矩阵按键原理

矩阵按键通过行列交叉的方式连接，可以有效减少引脚占用：

2. 矩阵按键扫描原理

采用逐行扫描的方式检测按键：

1. 将某一行置为低电平，其余行置为高电平
2. 检测各列的电平状态
3. 根据行和列的组合确定按下的按键

// 矩阵按键检测函数
unsigned char Matrix_Key_Read() {
    unsigned char temp = 0;

    // 扫描第一行
    P3_0 = 0; P3_1 = 1; P3_2 = 1; P3_3 = 1;
    if (P3_4 == 0) temp = 1;
    if (P3_5 == 0) temp = 2;
    if (P3_6 == 0) temp = 3;
    if (P3_7 == 0) temp = 4;

    // 扫描第二行
    P3_0 = 1; P3_1 = 0; P3_2 = 1; P3_3 = 1;
    if (P3_4 == 0) temp = 5;
    if (P3_5 == 0) temp = 6;
    if (P3_6 == 0) temp = 7;
    if (P3_7 == 0) temp = 8;

    // 扫描第三行
    P3_0 = 1; P3_1 = 1; P3_2 = 0; P3_3 = 1;
    if (P3_4 == 0) temp = 9;
    if (P3_5 == 0) temp = 10;
    if (P3_6 == 0) temp = 11;
    if (P3_7 == 0) temp = 12;

    // 扫描第四行
    P3_0 = 1; P3_1 = 1; P3_2 = 1; P3_3 = 0;
    if (P3_4 == 0) temp = 13;
    if (P3_5 == 0) temp = 14;
    if (P3_6 == 0) temp = 15;
    if (P3_7 == 0) temp = 16;

    return temp;
}

按键编号对应关系：

1   2   3   4   ← 第一行
5   6   7   8   ← 第二行
9   10  11  12  ← 第三行
13  14  15  16  ← 第四行

---

三、综合练习：彩灯控制系统

1. 系统功能概述

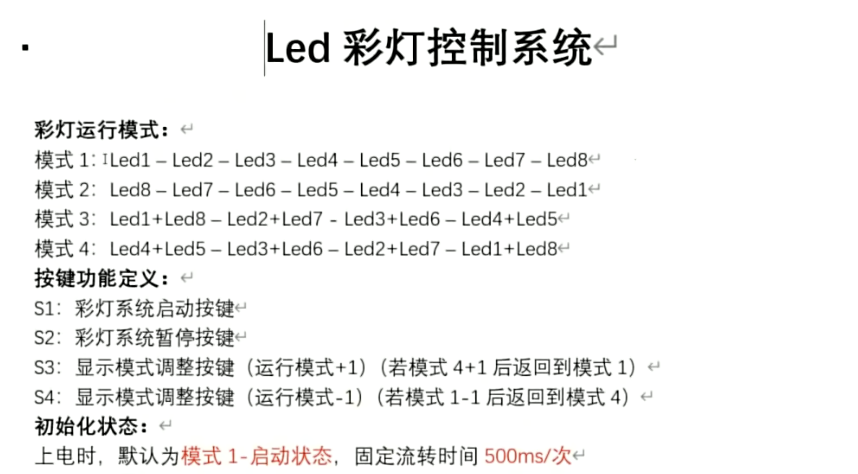

设计一个包含四种流水灯模式和启停控制的彩灯系统：

2. 按键功能定义

按键	功能说明
按键1	启动系统
按键2	停止系统
按键3	模式切换（下一个模式）
按键4	模式切换（上一个模式）

3. 完整程序代码

// 头文件
#include <REGX52.H>
#include <INTRINS.H>

// 延时函数
void Delay(unsigned int xms) {
    unsigned char data i, j;
    while (xms--) {
        i = 2;
        j = 239;
        do {
            while (--j);
        } while (--i);
    }
}

// 独立按键检测函数
unsigned char Key_Read() {
    unsigned char temp = 0;
    if (P3_4 == 0) temp = 1;
    if (P3_5 == 0) temp = 2;
    if (P3_6 == 0) temp = 3;
    if (P3_7 == 0) temp = 4;
    return temp;
}

// 全局变量声明
unsigned int Time = 500;              // 流水灯切换时间
unsigned char System_Flag = 1;        // 系统运行标志（1-运行，0-停止）
unsigned char mode = 1;               // 当前模式（1-4）
unsigned char uLED = 0xFE;            // 单灯流动的LED状态
unsigned char LED[4] = {              // 四种特殊显示模式
    0x7E,  // 01111110 - 两端亮中间灭
    0xBD,  // 10111101 - 间隔亮
    0xDB,  // 11011011 - 成对亮
    0xE7   // 11100111 - 中间亮两端灭
};
unsigned char LED_Count = 0;          // 特殊模式显示计数器

// 按键检测相关变量
unsigned char Key_Val = 0, Key_Down = 0, Key_Up = 0, Key_Old = 0;

// 主函数
void main() {
    while (1) {
        // 按键检测与边沿判断
        Key_Val = Key_Read();
        Key_Down = Key_Val & (Key_Val ^ Key_Old); // 下降沿检测
        Key_Up = ~Key_Val & (Key_Val ^ Key_Old);  // 上升沿检测
        Key_Old = Key_Val;                        // 保存当前状态

        // 系统运行状态判断
        if (System_Flag == 1) {
            // 根据当前模式选择显示方式
            switch (mode) {
                case 1:  // 模式1：单灯左移
                    P1 = uLED;
                    Delay(Time);
                    uLED = _crol_(uLED, 1);
                    break;

                case 2:  // 模式2：单灯右移
                    P1 = uLED;
                    Delay(Time);
                    uLED = _cror_(uLED, 1);
                    break;

                case 3:  // 模式3：特殊模式正序
                    P1 = LED[LED_Count];
                    Delay(Time);
                    LED_Count++;
                    if (LED_Count > 3) LED_Count = 0;
                    break;

                case 4:  // 模式4：特殊模式逆序
                    P1 = LED[LED_Count];
                    Delay(Time);
                    if (LED_Count == 0) LED_Count = 3;
                    else LED_Count--;
                    break;

                default:
                    break;
            }
        } else {
            // 系统停止，所有LED熄灭
            P1 = 0xFF;
        }

        // 按键响应处理
        if (Key_Down) {
            switch (Key_Down) {
                case 1:  // 按键1：启动系统
                    System_Flag = 1;
                    break;

                case 2:  // 按键2：停止系统
                    System_Flag = 0;
                    break;

                case 3:  // 按键3：切换到下一个模式
                    mode++;
                    if (mode > 4) mode = 1;
                    break;

                case 4:  // 按键4：切换到上一个模式
                    mode--;
                    if (mode < 1) mode = 4;
                    break;

                default:
                    break;
            }
            Key_Down = 0;  // 清除按键标志
        }
    }
}

4. 系统功能说明

四种显示模式：

1. 模式1：单灯从左向右流动
2. 模式2：单灯从右向左流动
3. 模式3：四种特殊效果正序循环
4. 模式4：四种特殊效果逆序循环

操作指南：

1. 按下按键1启动系统
2. 按下按键2停止系统
3. 按下按键3切换到下一个模式
4. 按下按键4切换到上一个模式

---
