HCIP IS-IS的DIS 选举

眼里都是你

DIS和伪节点

• 在广播网络中，IS-IS需要在所有的路由器中选举一个路由器作为DIS（Designated Intermediate System）。DIS用来创建和更新伪节点（Pseudonodes），并负责生成伪节点的链路状态协议数据单元LSP（Link state Protocol Data Unit），用来描述这个网络上有哪些网络设备。

• 伪节点是用来模拟广播网络的一个虚拟节点，并非真实的路由器。在IS-IS中，伪节点用DIS的System ID和一个字节的Circuit ID（非0值）标识。

Level-1和Level-2的DIS是分别选举的，用户可以为不同级别的DIS选举设置不同的优先级。

DIS优先级数值最大的被选为DIS

如果优先级数值最大的路由器有多台，则其中MAC地址最大的路由器会被选中。不同级别的DIS可以是同一台路由器，也可以是不同的路由器。

IS-IS广播网上所有的路由器之间都形成邻接关系，但LSDB的同步仍然依靠DIS来保证。

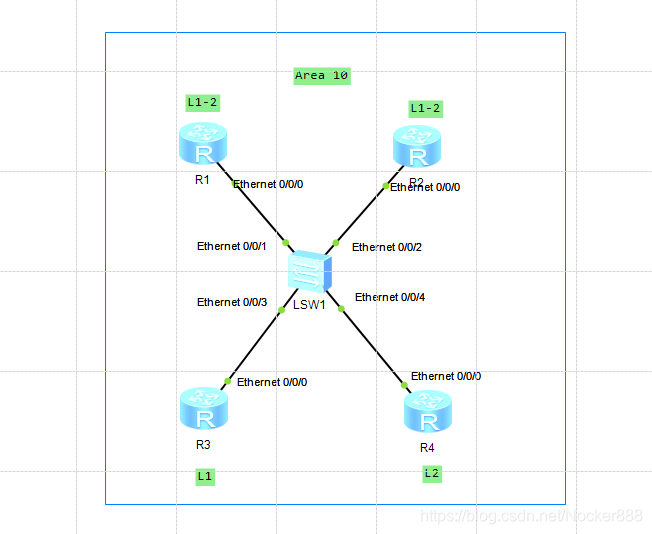

IP地址规划：10.1.1.0/24
查看各接口MAC地址
配置实例

查看各设设备MAC地址

当各接口的DIS优先级相同时，拥有MAC地址大的接口的路由器将被选择为DIS

启动IS-IS

AR1:
isis 1
network-entity 10.0000.0000.0001.00
is-level level-1-2
int e0/0/0
isis en 1

AR2:
isis 1
network-entity 10.0000.0000.0002.00
is-level level-1-2
int e0/0/0
isis en 1

AR3：
isis 1
network-entity 10.0000.0000.0003.00
is-level level-1
int e0/0/0
isis en 1

AR4:
isis 1
network-entity 10.0000.0000.0004.00
is-level level-2
int e0/0/0
isis en 1

IS-IS邻居信息

查看设备的ISIS 接口信息

缺省情况下 发现AR 1 为L1 L2的 DIS
Level-1和Level-2的伪节点分别是0000.0000.0001.01和0000.0000.0001.01。

总结
查看各路由器上接口的MAC地址。当各接口的DIS优先级相同时，拥有MAC地址大的接口的路由器将被选择为DIS

我们去修改R2的接口优先级
AR2成为 伪节点

实验现象：

原有的伪节点被删除，重新生成伪节点。

OSPF 能这么玩吗？
