华为数通笔记-ISIS基础

ISIS

英文全称：（Intermediate System to Intermediate System，中间系统到中间系统，一种动态路由协议）

IS-IS是一种链路状态路由协议，IS-IS与OSPF在许多方面非常相似:运行IS-IS协议的直连设备之间通过发送Hello报文发现彼此，然后建立邻接关系，并交互链路状态信息。

IS-IS的基本概念

IS-IS概述

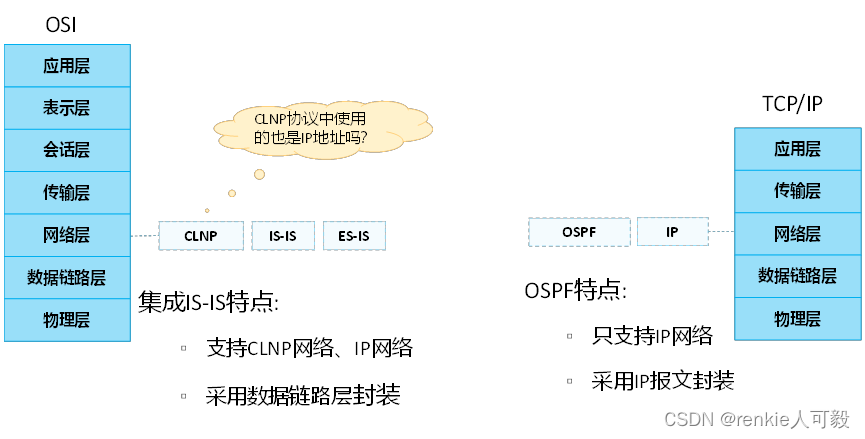

IS-IS是ISO定义的OSI协议栈中的CLNS（ConnectionLess Network Service，无连接网络服务）的一部分。

CLNS由以下三个部分组成：

ES：End System，终端系统，类似于IP网络环境中的主机。

ES-IS：End System to Intermediate System，终端系统到中间系统。



NSAP

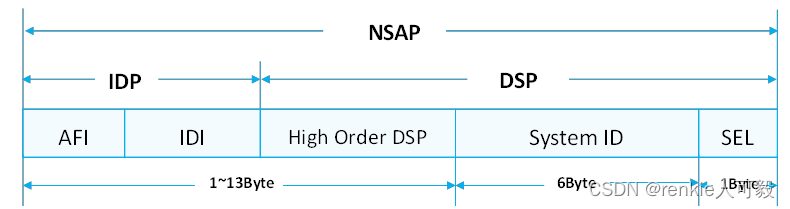

NSAP（Network Service Access Point，网络服务访问点）是OSI协议栈中用于定位资源的地址，主要用于提供网络层和上层应用之间的接口。NSAP包括IDP及DSP，如下图所示：

IDP（Initial Domian Part）相当于IP地址中的主网络号。它是由ISO规定，并由AFI（Authority and Format Identifier）与IDI（Initial Domain Identifier）两部分组成。AFI表示地址分配机构和地址格式，IDI用来标识域。

DSP（Domian Specific Part）相当于IP地址中的子网号和主机地址。它由High Order DSP、System ID和SEL三个部分组成。High Order DSP用来分割区域，System ID用来区分主机，SEL（NSAP Selector）用来指示服务类型（区分应用）



NET

NET（Network Entity Title，网络实体名称）是OSI协议栈中设备的网络层信息，主要用于路由计算，由区域地址（Area ID）和System ID组成，可以看作是特殊的NSAP（SEL为00的NSAP）。

NET的长度NSAP的相同，最长为20Byte，最短为8Byte。

在IP网络中运行IS-IS时，只需配置NET，根据NET地址设备可以获取到Area ID以及System ID。

 Area ID由IDP和DSP中的High Order DSP组成，既能够标识路由域，也能够标识路由域中的区域。因此，它们一起被称为区域地址，相当于OSPF中的区域编号。

System ID用来在区域内唯一标识主机或路由器。在设备的实现中，它的长度固定为6Byte。

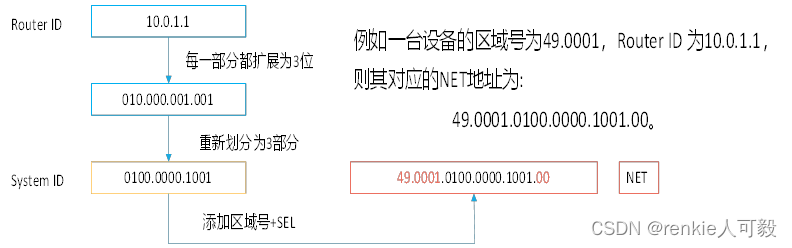

NET的配置举例

每台运行IS-IS的网络设备至少需拥有一个NET，当然，一台设备也可以同时配置多个NET，但是这些NET的System ID必须相同。

在华为的网络设备上，System ID的长度总是固定的6Byte。在一个IS-IS路由域中，设备的System ID必须唯一，为了便于管理，一般根据Router ID配置System ID。

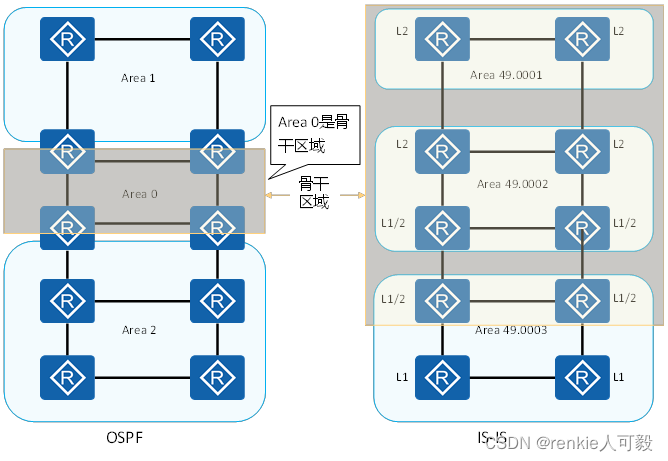

IS-IS和OSPF区域划分的区别

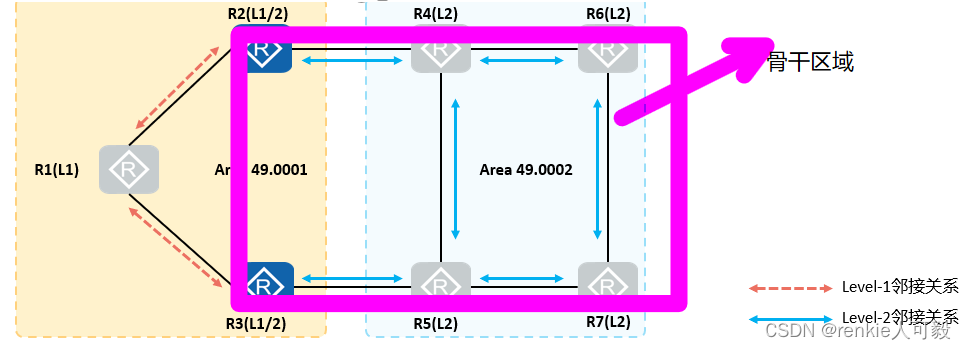

如图所示，整个骨干区域不仅包括Area49.0002中的所有路由器，还包括其它区域的Level2和Level-1-2路由器

IS-IS在自治系统内采用骨干区域与非骨干区域两级的分层结构：

每一个非骨干区域都通过Level-1-2路由器与骨干区域相连



isis与ospf区别（isis基于路由器划分区域）

在IS-IS中，每个路由器都只属于一个区域；而在OSPF中，一个路由器的不同接口可以属于不同的区域。

在IS-IS中，单个区域没有骨干与非骨干区域的概念（整个骨干区域不仅包括Area49.0002中的所有路由器，还包括其它区域的Level2和Level-1-2路由器）；而在OSPF中，Area0被定义为骨干区域。

在IS-IS中，Level-1和Level-2级别的路由都采用SPF算法，分别生成最短路径树SPT（可以不在一个区域）（Shortest Path Tree）；而在OSPF中，只有在同一个区域内才使用SPF算法，区域之间的路由需要通过骨干区域来转发。

IS-IS路由器的分类

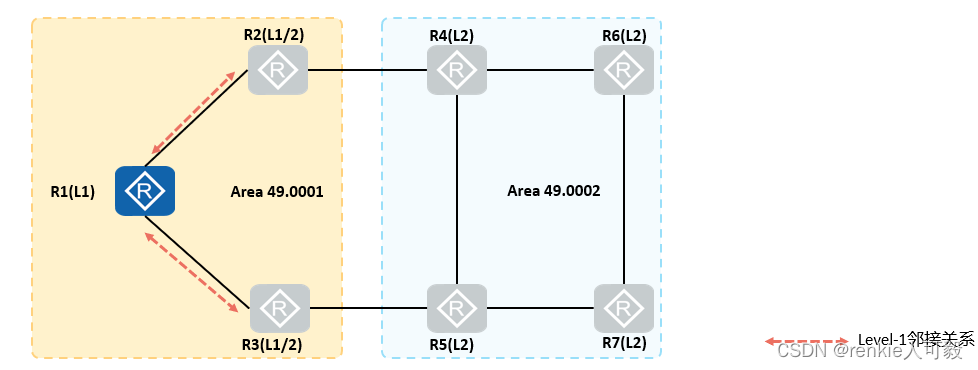

Level-1路由器

 Level-1路由器（例如图中的R1）是一种IS-IS区域内部路由器，它只与属于同一区域的Level-1和Level-1-2路由器形成邻接关系，这种邻接关系称为Level-1邻接关系。Level-1路由器无法与Level-2路由器建立邻接关系。

Level-1路由器只负责维护Level-1的链路状态数据库LSDB，该LSDB只包含本区域的路由信息。值得一提的是，Level-1路由器必须通过Level-1-2路由器接入IS-IS骨干区域从而访问其他区域。

Level-2路由器

Level-2路由器（例如图中的R4、R5、R6、R7）是IS-IS骨干路由器，它可以与同一或者不同区域的Level-2路由器或者Level-1-2路由器形成邻接关系。Level-2路由器维护一个Level-2的LSDB，该LSDB包含整个IS-IS域的所有路由信息。

所有Level-2级别（即形成Level-2邻接关系）的路由器组成路由域的骨干网，负责在不同区域间通信。路由域中Level-2级别的路由器必须是物理连续的，以保证骨干网的连续性。

Level-1-2路由器

Level-1-2路由器与OSPF中的ABR非常相似，它也是IS-IS骨干网络的组成部分。

Level-1-2路由器维护两个LSDB，Level-1的LSDB用于区域内路由，Level-2的LSDB用于区域间路由。

同时属于Level-1和Level-2的路由器称为Level-1-2路由器（例如图中的R2和R3），它可以与同一区域的Level-1和Level-1-2路由器形成Level-1邻接关系，也可以与其他区域的Level-2和Level-1-2路由器形成Level-2的邻接关系。

在华为路由器上配置IS-IS时，缺省时，路由器全局Level为Level-1-2，当然，可以通过命令修改该设备的类型。

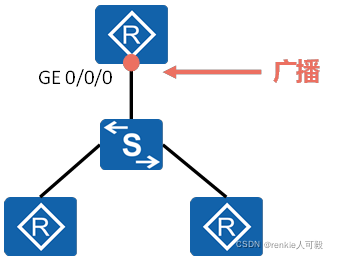

IS-IS支持的网络类型

IS-IS会自动根据接口的数据链路层封装决定该接口的缺省网络类型， IS-IS支持两种类型的网络：



IS-IS开销值

IS-IS使用Cost（开销）作为路由度量值，Cost值越小，则路径越优。IS-IS链路的Cost与设备的接口有关，与OSPF类似，每一个激活了IS-IS的接口都会维护接口Cost。然而与OSPF不同的是，IS-IS接口的Cost在缺省情况下并不与接口带宽相关（在实际部署时，IS-IS也支持根据带宽调整Cost值），无论接口带宽多大，缺省时Cost为10。

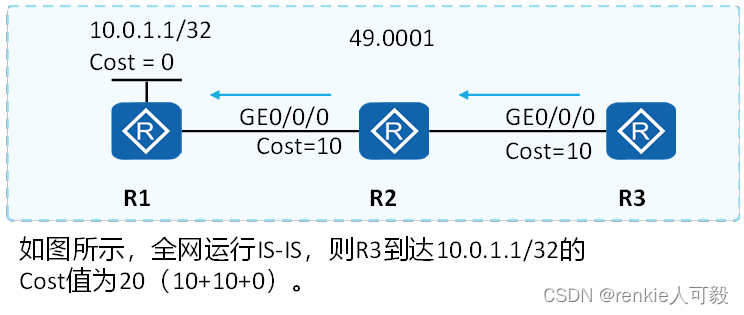

一条IS-IS路径的Cost等于本路由器到达目标网段沿途的所有链路出接口的Cost总和。

IS-IS有三种方式来确定接口的开销，按照优先级由高到低分别是：

• 接口开销：为单个接口设置开销。
• 全局开销：为所有接口设置开销。
• 自动计算开销：根据接口带宽自动计算开销。

在早期的ISO10589中，使能IS-IS的接口下最大只能配置值为63的开销值，此时IS-IS的开销类型为narrow。但是在大型网络设计中，较小的度量范围不能满足实际需求。RFC3784中规定，使能IS-IS的接口开销值可以扩展到16777215，此时IS-IS的开销类型为wide。

缺省时，华为路由器采用的开销类型是narrow。

narrow类型下使用的TLV：

• 128号TLV（IP Internal Reachability TLV）：用来携带路由域内的IS-IS路由信息。
• 130号TLV（IP External Reachability TLV）：用来携带路由域外的IS-IS路由信息。

• 2号TLV(IS Neighbors TLV)：用来携带邻居信息。

wide类型下使用的TLV：

• 135号TLV(Extended IP Reachability TLV)：用来替换原有的IP reachability TLV，携带IS-IS路由信息，它扩展了路由开销值的范围，并可以携带sub TLV。

• 22号TLV（IS Extended Neighbors TLV）：用来携带邻居信息。

TLV（也称CLV  Code-Length-Value）的含义是：类型（TYPE），长度（LENGTH），值（VALUE）。实际上是一个数据结构，这个结构包含了这三个字段。

使用TLV结构构建报文的好处是灵活性和扩展性好。采用TLV使得报文的整体结构固定，增加新特性只需要增加新TLV即可，不需要改变整个报文的整体结构。



IS-IS报文格式

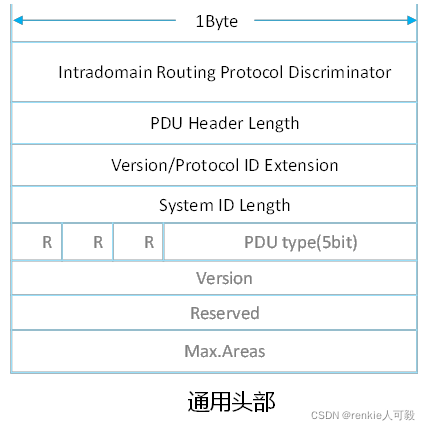

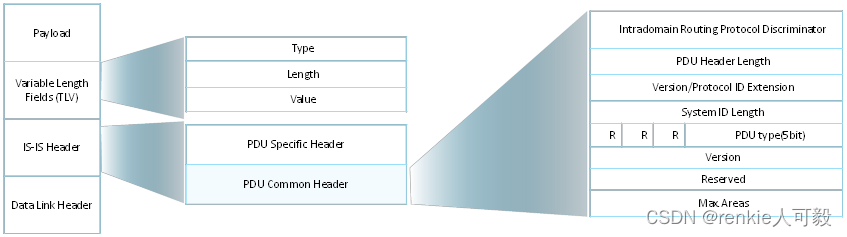

IS-IS通用头部详解

重要字段解释：

• Intradomain Routing Protocol Discriminator：域内路由选择协议鉴别符，固定为0x83。
• Length Indicator：IS-IS头部的长度（包括通用头部和专用头部），以Byte为单位。
• Version/Protocol ID Extension：版本/协议标识扩展，固定为0x01。
• System ID Length：NSAP地址或NET中System ID区域的长度。值为0时，表示System ID区域的长度为6Byte。
• R（Reserved）：保留，固定为0。
• Version：固定为0x01。
• Max.Areas：支持的最大区域个数。设置为1～254的整数，表示该IS-IS进程实际所允许的最大区域地址数；设置为0，表示该IS-IS进程最大只支持3个区域地址数。

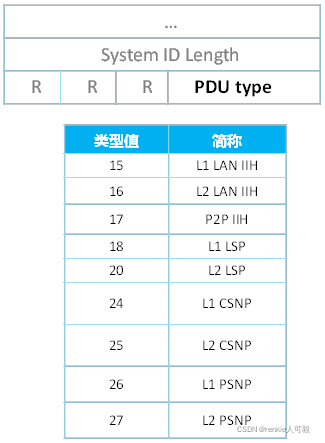

IS-IS报文类型概述

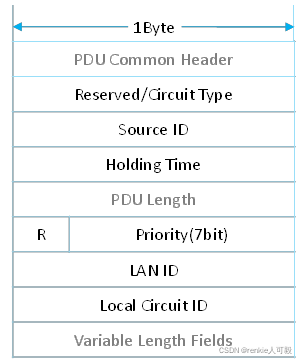

IIH

Reserved/Circuit Type：表示路由器的类型（01表示L1，10表示L2，11表示L1/L2）。

Source ID  ：发出Hello报文的路由器的System ID。

Holding Time ： 保持时间。在此时间内如果没有收到邻接发来的Hello报文，则中止已建立的邻接关系。

Priority ：选举DIS的优先级，取值范围为0～127。数值越大，优先级越高。该字段只在广播网中的Hello消息(LAN IIH消息)携带；点到点网络的Hello消息(P2P IIH消息)没有此字段，也没有此字段之前的R保留位。

LAN ID ： 包括DIS的System ID和伪节点ID。该字段只在广播网中的Hello消息(LAN IIH消息)携带；点到点网络的Hello消息(P2P IIH消息)没有此字段。

Local Circuit ID ：本地链路ID。该字段只在点到点网络的Hello消息(P2P IIH消息)携带；广播网中的Hello消息(LAN IIH消息)没有此字段。



LSP

IS-IS链路状态报文LSP用于交换链路状态信息。LSP分为两种：Level–1 LSP和Level–2 LSP。Level–1 LSP由Level-1路由器传送，Level–2 LSP由Level-2路由器传送，Level-1-2路由器则可传送以上两种LSP。

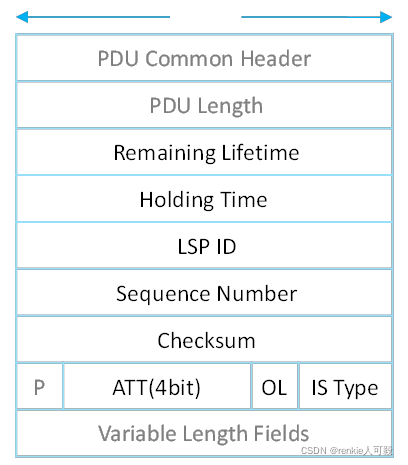

两类LSP有相同的报文格式

Remaining Lifetime : LSP的生存时间，以秒为单位。

LSP ID:由三部分组成，System ID、伪节点ID和LSP分片后的编号。

Sequence Number: LSP的序列号。在路由器启动时所发送的第一个LSP报文中的序列号为1，以后当需要生成新的LSP时，新LSP的序列号在前一个LSP序列号的基础上加1。更高的序列号意味着更新的LSP。

Checksum ： LSP的校验和。

ATT（Attachment）：由Level-1-2路由器产生，用来指明始发路由器是否与其它区域相连。虽然此标志位也存在于Level-1和Level-2的LSP中，但实际上此字段只和Level-1-2路由器始发的L1 LSP有关。

OL（LSDB Overload，1bit）：过载标志位。设置了过载标志位的LSP虽然还会在网络中扩散，但是在计算通过超载路由器的路由时不会被采用。即对路由器设置过载位后，其它路由器在进行SPF计算时不会考虑这台路由器。当路由器内存不足时，系统自动在发送的LSP报文中设置过载标志位。

IS Type(2bit)：生成LSP的路由器的类型。用来指明是Level-1还是Level-2路由器（01表示Level-1，11表示Level-2）。

CSNP

CSNP包含该设备LSDB中所有的LSP摘要，路由器通过交互 CSNP来判断是否需要同步LSDB。

 Source ID：发出CSNP报文的路由器的System ID。

Start LSP：CSNP报文中第一个LSP的ID值。

End LSP ID：CSNP报文中最后一个LSP的ID值

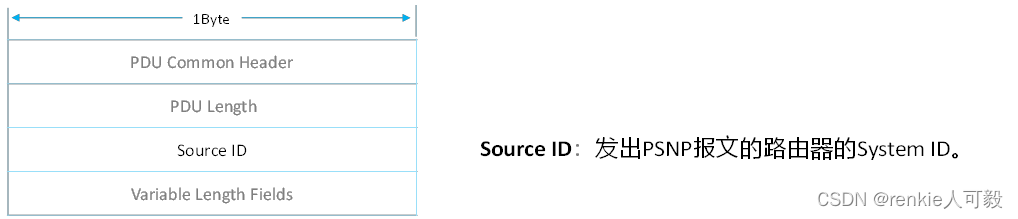

PSNP

PSNP只包含部分LSP的摘要信息（与CSNP不同）：

在点到的网络中，当收到LSP时，使用PSNP对收到的LSP进行确认

IS-IS工作原理

1.邻接关系建立

IS-IS按如下原则建立邻接关系：

• 只有同一层次的相邻路由器才有可能成为邻接。
• 对于Level-1路由器来说，Area ID必须一致。
• 链路两端IS-IS接口的网络类型必须一致
• 链路两端IS-IS接口的地址必须处于同一网段（默认情况下）。

由于IS-IS是直接运行在数据链路层上的协议，并且最早设计是给CLNP使用的，IS-IS邻接关系的形成与IP地址无关。但在实际的部署中，在IP网络上运行IS-IS时，需要检查对方的IP地址的。如果接口配置了从IP，那么只要双方有某个IP（主IP或者从IP）在同一网段，就能建立邻接，不一定要主IP相同。

通过将以太网接口模拟成点到点接口，可以建立点到点链路邻接关系。

当链路两端IS-IS接口的地址不在同一网段时，如果配置接口对接收的Hello报文不作IP地址检查，也可以建立邻接关系。

一般情况下，一个接口只需配置一个主IP地址，但在有些特殊情况下需要配置从IP地址。比如，一台路由器通过一个接口连接了一个物理网络，但该物理网络的计算机分别属于2个不同的网络，为了使路由器与物理网络中的所有计算机通信，就需要在该接口上配置一个主IP地址和一个从IP地址。路由器的每个三层接口可以配置多个IP地址，其中一个为主IP地址，其余为从IP地址，每个三层接口最多可配置31个从IP地址。

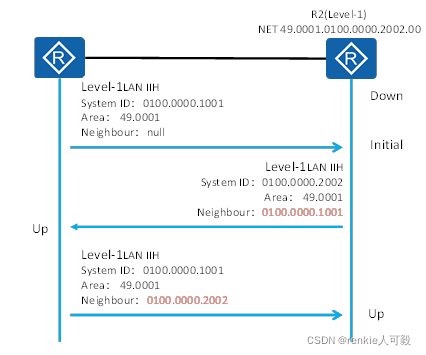

广播网络中的邻接关系建立过程

两台运行IS-IS的路由器在交互协议报文实现路由功能之前必须首先建立邻接关系。在不同类型的网络上，IS-IS的邻接建立方式并不相同。在广播网络中，使用三次握手建立邻接关系。

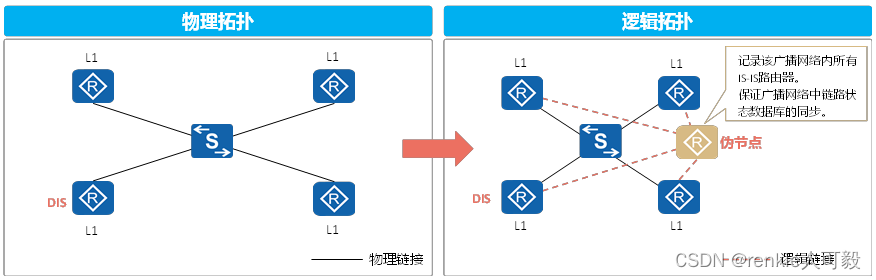

DIS与伪节点

IS-IS中的DIS与OSPF中的DR

Level-1和Level-2的DIS是分别选举的，用户可以为不同级别的DIS选举设置不同的优先级。

DIS的选举规则如下：

• DIS优先级数值最大的被选为DIS。
• 如果优先级数值最大的路由器有多台，则其中MAC地址最大的路由器会成为DIS。

DIS发送Hello PDU的时间间隔是普通路由器的1/3，这样可以确保DIS出现故障时能够被更快速地被发现。

IS-IS中DIS与OSPF协议中DR（Designated Router）的区别：

• 在IS-IS广播网中，优先级为0的路由器也参与DIS的选举，而在OSPF中优先级为0的路由器则不参与DR的选举。
• 在IS-IS广播网中，当有新的路由器加入，并符合成为DIS的条件时，这个路由器会被选中成为新的DIS，原有的伪节点被删除。此更改会引起一组新的LSP泛洪。而在OSPF中，当一台新路由器加入后，即使它的DR优先级值最大，也不会立即成为该网段中的DR。
• 在IS-IS广播网中，同一网段上的同一级别的路由器之间都会形成邻接关系，包括所有的非DIS路由器之间也会形成邻接关系。而在OSPF中，路由器只与DR和BDR建立邻接关系。

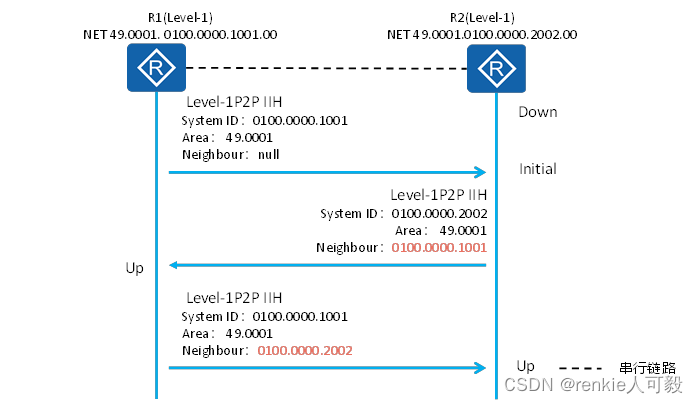

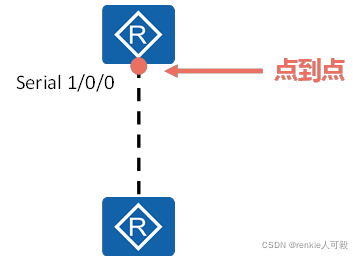

点到点网络中的邻接关系建立过程

点到点网络中，邻接关系的建立使用两次握手方式：只要路由器收到对端发来的Hello报文，就单方面宣布邻接为Up状态，建立邻接关系。

两次握手机制存在明显的缺陷，华为设备在点到点网络中使用IS-IS时，默认使用三次握手建立邻接关系。此方式通过三次发送P2P IIH最终建立起邻接关系。

2.链路状态数据库同步

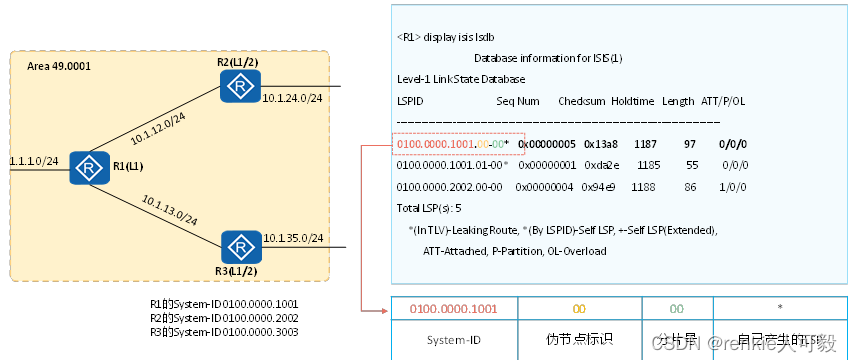

IS-IS的LSDB

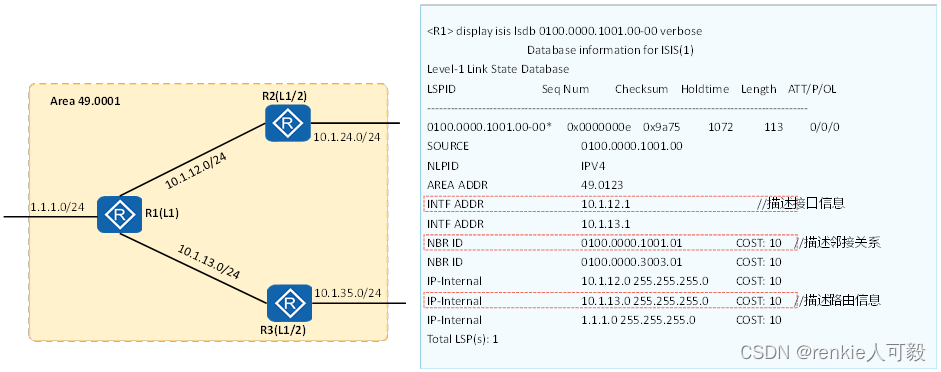

查看非伪节点的LSP

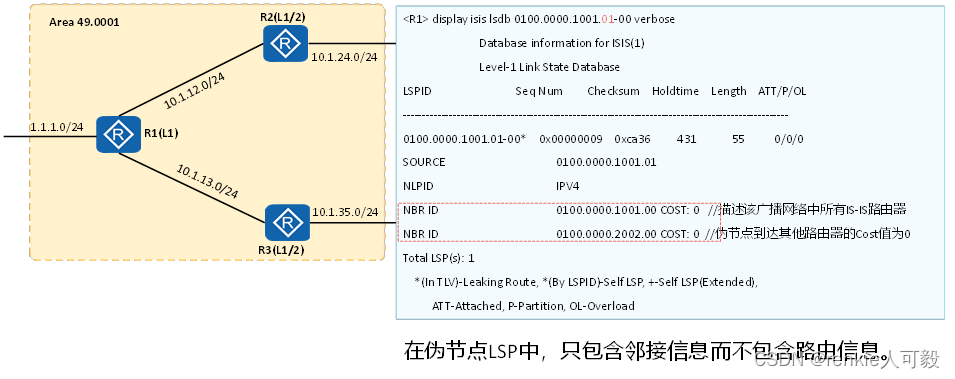

查看伪节点LSP

非伪节点LSP有接口信息，路由信息，邻接信息。伪节点只有邻接信息而不包含路由信息

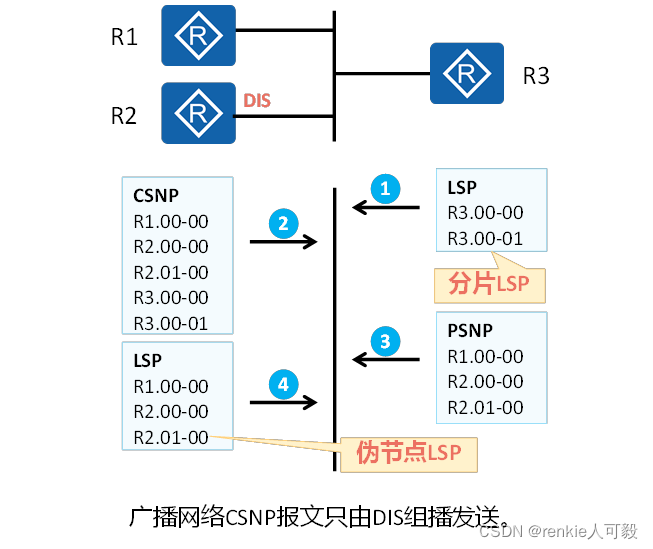

广播网络中LSP的同步过程

广播网络中新加入路由器与DIS同步LSDB数据库的过程：

1. 新加入的路由器R3首先发送IIH报文，与该广播域中的路由器建立邻接关系。建立邻接关系之后，R3等待LSP刷新定时器超时，然后将自己的LSP发往组播地址（Level-1：01-80-C2-00-00-14；Level-2：01-80-C2-00-00-15）。这样网络上所有的邻接都将收到该LSP。
2. 该网段中的DIS会把收到R3的LSP加入到LSDB中，并等待CSNP报文定时器超时并发送CSNP报文。
3. R3收到DIS发来的CSNP报文，对比自己的LSDB数据库，然后向DIS发送PSNP报文请求自己没有的LSP。
4. DIS收到该PSNP报文请求后向R3发送对应的LSP进行LSDB的同步。

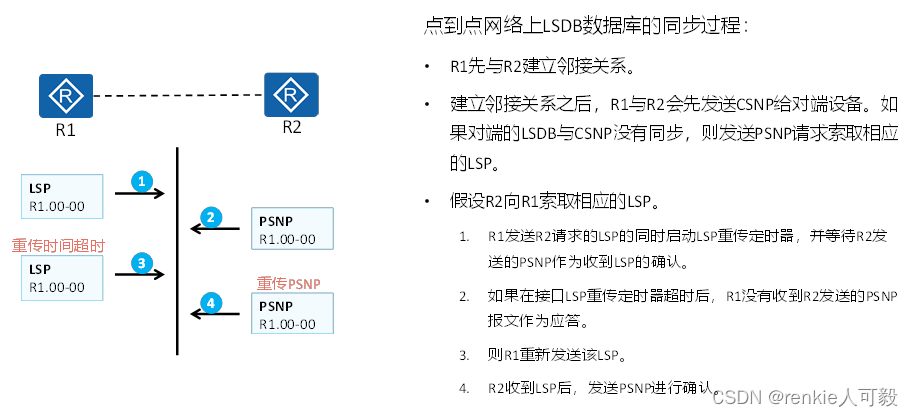

点到点网络中LSP的同步过程

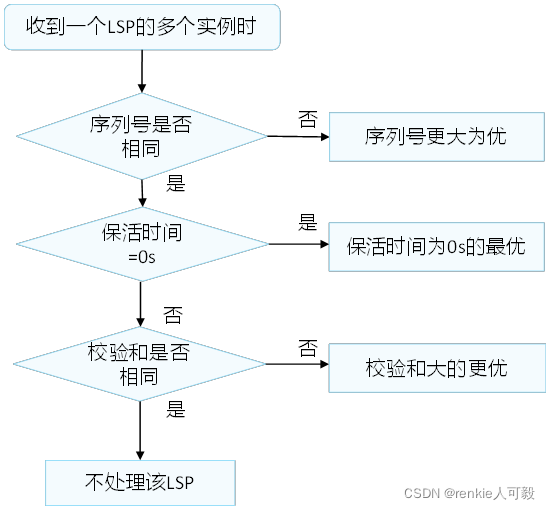

LSP处理机制

IS-IS通过交互LSP实现链路状态数据库同步，路由器收到LSP后，按照以下原则处理：

若收到的LSP比本地LSP的更优，或者本地没有收到的LSP：

• 在广播网络中：将其加入数据库，并组播发送新的LSP。
• 在点到点网络中：将其加入数据库，并发送PSNP报文来确认收到此LSP，之后将这新的LSP发送给除了发送该LSP的邻居以外的邻居。

若收到的LSP和本地LSP无法比较出优劣，则不处理该LSP。

LSP产生的原因，IS-IS路由域内的所有路由器都会产生LSP，以下事件会触发一个新的LSP：

• 邻接Up或Down
• IS-IS相关接口Up或Down
• 引入的IP路由发生变化
• 区域间的IP路由发生变化
• 接口被赋了新的metric值

• 周期性更新（刷新间隔15min）

3.路由计算

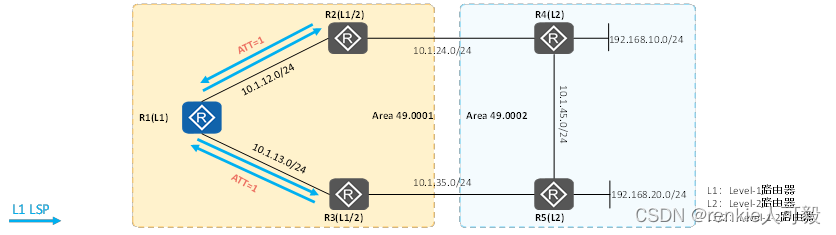

Level-1路由器的路由计算

R1是Level-1路由器，只维护Level-1 LSDB，该LSDB中包含同属一个区域的R2及R3以及R1自己产生的Level-1 LSP。

R1根据LSDB中的Level-1 LSP计算出Area 49.0001内的拓扑，以及到达区域内各个网段的路由信息。

R2及R3作为Area 49.0001内的Level-1-2路由器，会在它们向该区域下发的Level-1 LSP中设置ATT标志位，用于向区域内的Level-1路由器宣布可以通过自己到达其他区域。 R1作为Level-1路由器，会根据该ATT标志位，计算出指向R2或R3的默认路由。

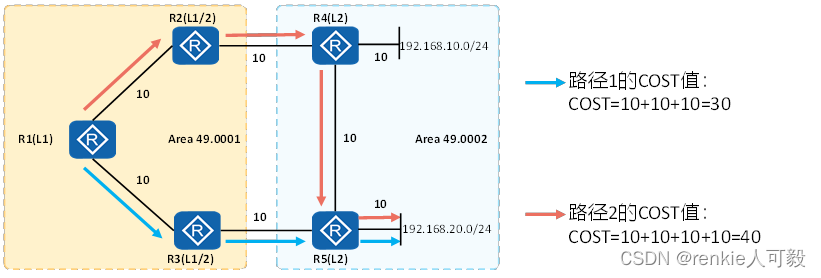

Level-1路由器的次优路径的问题（通过路由渗透可以解决）

Level-1到Level-2的DB是默认进入的

Level-2到Level-1的DB需要使用import命令

缺省时， R1只能通过指向R2或R3的默认路由到达区域外部，但是R1距离R2和R3路由器的Cost值相等，那么当R1发送数据包到192.168.20.0/24时，就有可能选择路径2，导致出现次优路径。

• 缺省情况下，Level-1-2路由器不会将到达其他区域的路由通告本Level-1区域中。
• 通过路由渗透，可以将区域间路由通过Leve-1-2路由器传递到Level-1区域，此时Leve-1路由器可以学习到其他区域的详细路由，从而计算出最优路径。

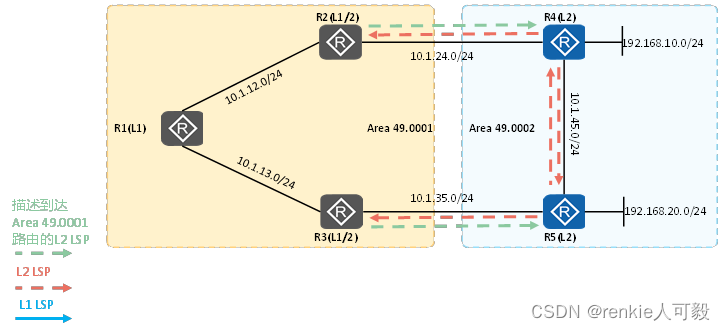

Level-1-2路由器的路由计算

Level-2路由器的路由计算

R4及R5作为Level-2路由器，只会维护Level-2 LSDB，它们能够根据该LSDB计算出到达全网各个网段的路由。

4.IS-IS认证

IS-IS认证是基于网络安全性的要求而实现的一种认证手段，通过在IS-IS报文中增加认证字段对报文进行认证。当本地路由器接收到远端路由器发送过来的IS-IS报文，如果发现认证密码不匹配，则将收到的报文进行丢弃，达到自我保护的目的。

根据报文的种类，认证可以分为以下三类：

• 接口认证：在接口视图下配置，对Level-1和Level-2的Hello报文进行认证。
• 区域认证：在IS-IS进程视图下配置，对Level-1的CSNP、PSNP和LSP报文进行认证。
• 路由域认证：在IS-IS进程视图下配置，对Level-2/Level1-2的CSNP、PSNP和LSP报文进行认证。

根据报文的认证方式，可以分为以下四类：

• 简单认证：将配置的密码直接加入报文中，这种加密方式安全性较其他两种方式低。
• MD5认证：通过将配置的密码进行MD5算法加密之后再加入报文中，提高密码的安全性。
• Keychian认证：通过配置随时间变化的密码链表来进一步提升网络的安全性。
• HMAC-SHA256认证：通过将配置的密码进行HMAC-SHA256算法加密之后再加入报文中，提高密码的安全性。

接口认证

• Hello报文使用的认证密码保存在接口下，发送带认证TLV的认证报文，互相连接的路由器接口必须配置相同的口令。

区域认证

         区域内的每一台L1路由器都必须使用相同的认证模式和具有共同的钥匙串。

路由域认证

IS-IS域内的每一台L2和L1/L2类型的路由器都必须使用相同模式的认证，并使用共同的钥匙串。

对于区域和路由域认证，可以设置为SNP和LSP分开认证。

• 本地发送的LSP报文和SNP报文都携带认证TLV，对收到的LSP报文和SNP报文都进行认证检查。
• 本地发送的LSP报文携带认证TLV，对收到的LSP报文进行认证检查；发送的SNP报文携带认证TLV，但不对收到的SNP报文进行检查。
• 本地发送的LSP报文携带认证TLV，对收到的LSP报文进行认证检查；发送的SNP报文不携带认证TLV，也不对收到的SNP报文进行认证检查。
• 本地发送的LSP报文和SNP报文都携带认证TLV，对收到的LSP报文和SNP报文都不进行认证检查。

认证信息的携带形式

IS-IS通过TLV的形式携带认证信息，认证TLV的类型为10，具体格式如下：

Type：ISO定义认证报文的类型值为10，长度为1字节。

Length：指定认证TLV值的长度，长度1字节。

Value：指定认证的具体内容，其中包括了认证的类型和认证的密码，长度为1～254字节。
其中认证的类型为1字节，具体定义如下：

0：保留的类型

1：明文认证

54：MD5认证

255：路由域私有认证方式

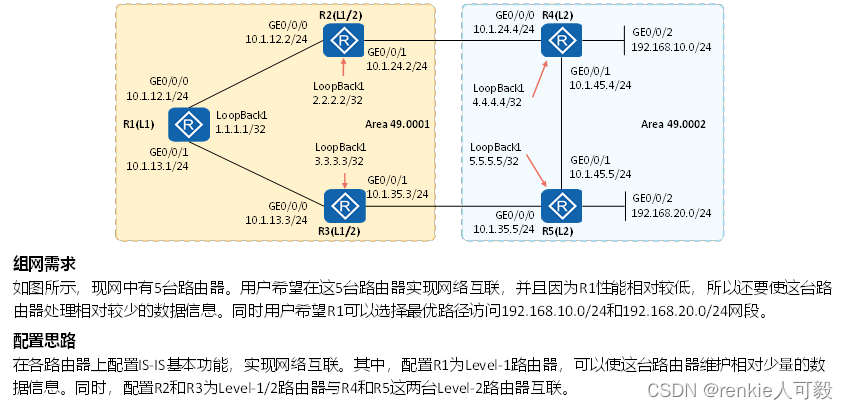

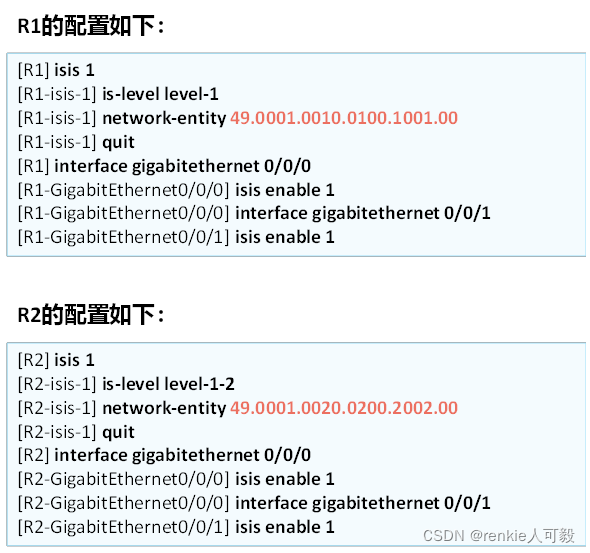

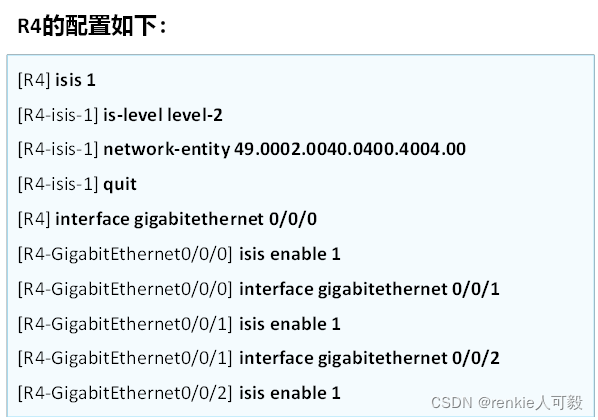

ISIS实验配置实例

故障排除：R3不能与R1建立邻接关系，通过在R1上display isis interface命令发现表项中不存在Ethernet 0/0/1的接口，在通过在接口上用display this 发现该接口没有启动isis功能.
