华为ensp实验——STP（生成树协议）实验

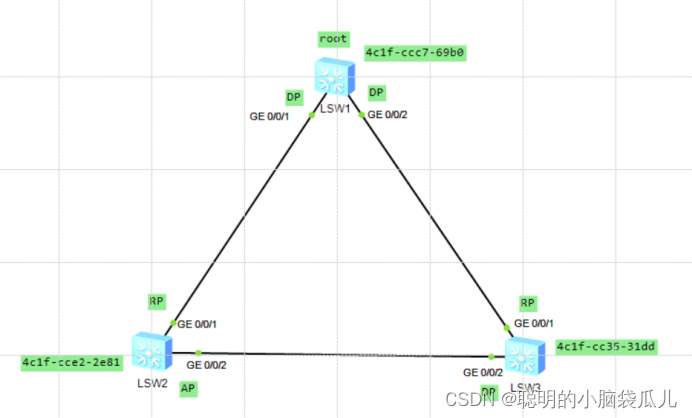

一、实验环境

二、实验要求

1.  运行STP协议，根据选举规则，配置出如上图的角色对应关系
2.  在不改变根桥的情况下使SW2的RP端口变为AP端口
3.  检查运行结果

三、实验步骤

1.运行STP协议，根据选举规则，配置出如上图的角色对应关系

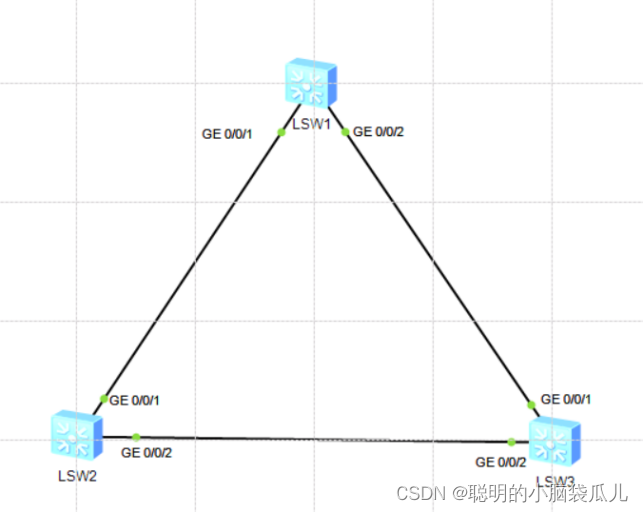

(1)按照如图连接设备

(2)查询各交换机的MAC地址

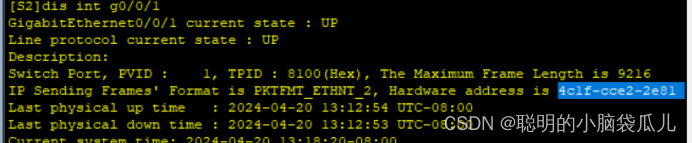

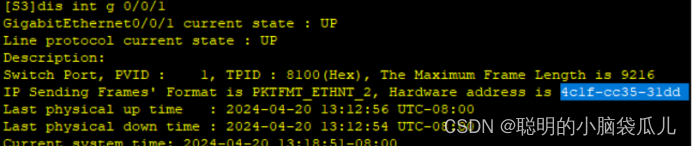

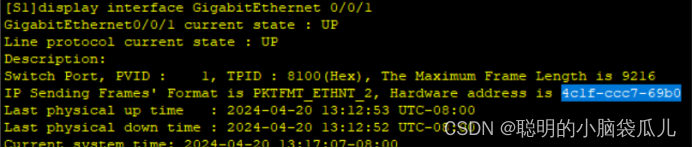

在系统视图下用display interface g 0/0/1来查看交换机的MAC地址

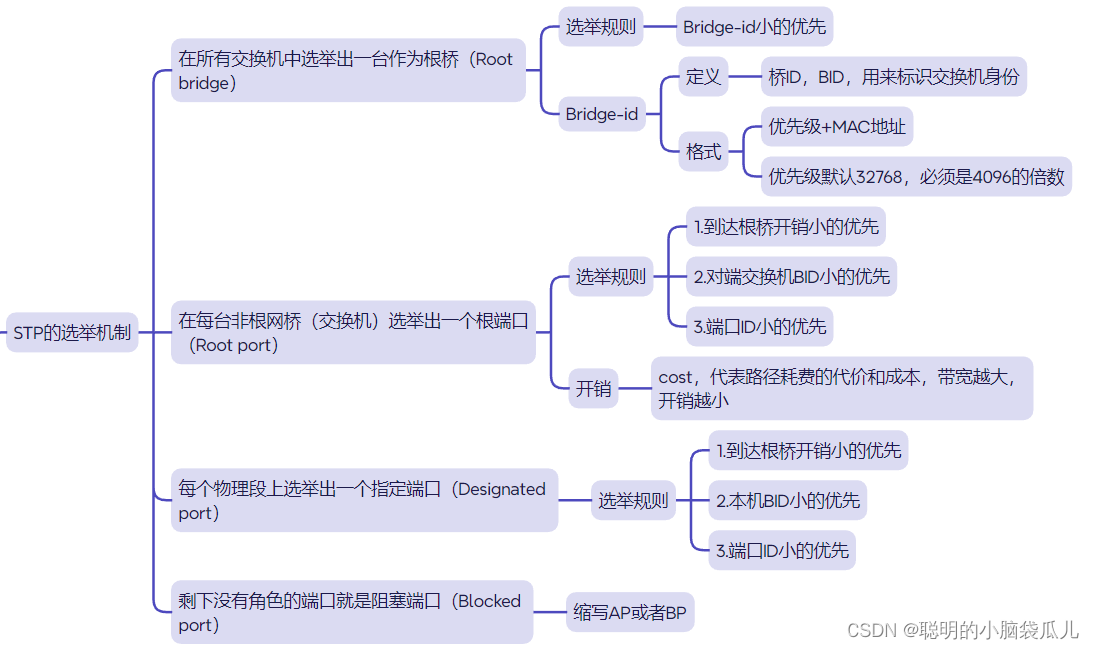

(3)判断出此时的角色

（4）验证各角色

在系统视图下用display stp brief来查看各个接口

（5）将角色配置为实验环境所示的角色关系

将S1的STP优先级改小，使其成为根桥

注：stp priority priority命令用来配置设备优先级值。priority值为整数，取值范围为0到61440，步长为4096。缺省情况下，交换设备的优先级取值是32768。

此时S1成为根桥，角色发生变化

（6）验证此时的就角色关系

2. 在不改变根桥的情况下使SW2的RP端口变为AP端口。

此时需要g0/0/1端口成为AP端口，g0/0/2端口成为RP端口，所以应当改变g0/0/1端口的根路径开销。

3.检查运行结果

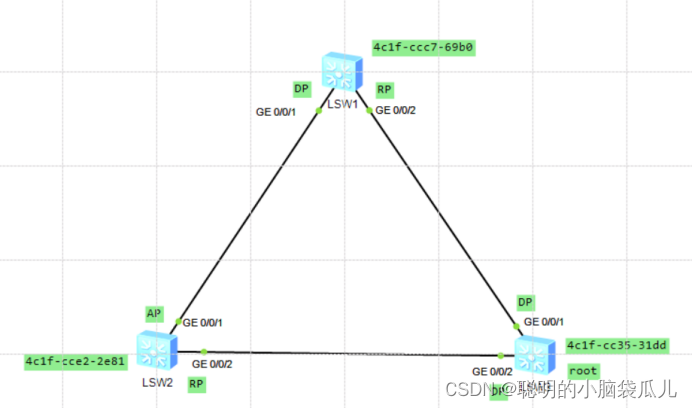

g0/0/1端口成为AP端口，g0/0/2端口成为RP端口

四、总结
