引言

在以太网交换网络中，冗余链路虽然提升了网络可靠性，但也带来了二层环路问题。生成树协议 STP（Spanning Tree Protocol）应运而生，它能够在增强网络可靠性的同时，有效规避环路引发的系列问题，确保网络的稳定运行。

一、STP 技术介绍

1. STP 功能

二层环路产生的问题

在复杂的二层网络环境中，冗余链路会引发严重的问题：

广播风暴：广播帧在二层环路中会沿顺时针和逆时针方向无休止地循环传播，网络流量呈指数级增长，最终导致设备因资源耗尽而宕机。
MAC 地址表翻摆（漂移）：由于数据帧在环路中持续传输，交换机的 MAC 地址表中 MAC 地址与接口的对应关系会不断变动，进而导致数据转发异常。
多帧复制：同一数据帧在环路中反复传输，设备会重复接收到相同的数据帧，浪费网络带宽和设备资源。

STP 解决方案

为了解决上述问题，STP 通过在二层交换网络中逻辑堵塞部分接口，构建从根交换机到所有节点的最短路径树型结构，从而生成一个无环路的拓扑。当网络中的最佳路径出现故障时，STP 会自动将个别阻塞的接口打开，实现链路资源的备份，保障网络的连通性。

2. 生成树协议类型

STP（802.1D）：经典的生成树协议，收敛速度较慢，但为后续协议的发展奠定了基础。
RSTP（802.1W）：快速生成树协议，相比 STP，大大缩短了收敛时间，提升了网络的响应速度。
MSTP（802.1S）：多生成树协议，允许在一个网络中创建多个生成树实例，提高了网络的灵活性和资源利用率。
PVST、PVST+：思科私有的生成树协议，每个 VLAN 都有一个独立的生成树实例，能够为不同的 VLAN 提供精细化的网络管理。

二、BPDU 报文

BPDU报文包括配置BPDU和TCN BPDU。

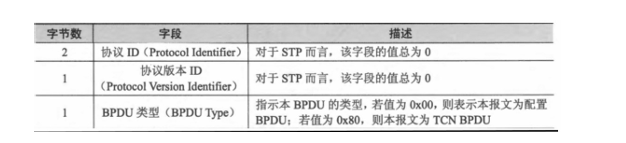

1. 配置 BPDU

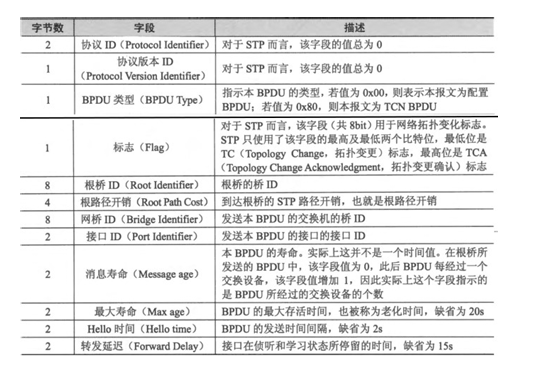

配置 BPDU 在生成树的角色选举过程中发挥着关键作用，其包含以下重要字段：

协议版本 ID：802.1D（STP）为 0，802.1W（RSTP）为 2，802.1S（MSTP）为 3。
根网桥 ID（RID）：标识根交换机的身份，用于确定网络中的根节点。
网桥 ID（BID）：每台交换机的唯一身份标志，由 8 字节构成，前 2 字节表示优先级，后 6 字节表示 MAC 地址。在三层交换机中，会选择数值最小的 MAC 地址作为 BID 中的 MAC 地址。
根路径开销（RPC）：表示发出该 BPDU 的设备到达根网桥的开销值，用于衡量路径的优劣。
接口 ID（PID）：用于区分和标识交换机的不同接口，由 2 字节构成，前 4 位表示优先级，后 12 位表示接口的标识。

配置PBDU的发送过程：

在交换网络初始化阶段，所有设备都认为自己是根网桥，会从所有激活 STP 协议的接口发送配置 BPDU。通过相互交换 BPDU，网络中的设备进行角色选举，最终确定真正的根网桥。此后，非根网桥不再主动发送配置 BPDU，仅负责转发根网桥的配置 BPDU。根网桥每隔 2 秒周期性发送配置 BPDU，配置 BPDU 的老化时间为 20 秒。

2. TCN BPDU

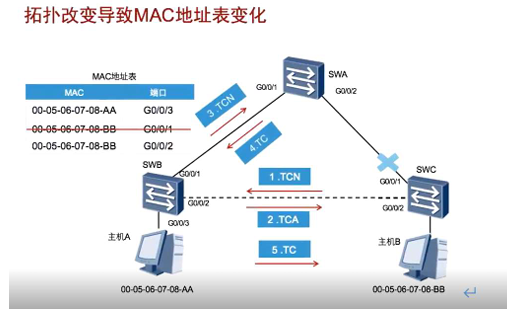

TCN BPDU的发送过程：

当本地交换链路出现故障时，STP 需要重新收敛。为了快速刷新交换机 MAC 地址表中的错误信息，故障设备会首先发送 TCN BPDU。对端设备收到 TCN BPDU 后，会回复一个 TCA 置 1 的配置 BPDU。TCN BPDU 会逐级上报到根网桥，根网桥收到后，会下发一个 TC 置 1 的配置 BPDU。该配置 BPDU 会逐级下发到所有设备，收到 TC 置 1 配置 BPDU 的设备会将 MAC 地址的老化时间由 360 秒临时缩短到 15 秒，以加速网络的收敛。

三、STP 的选举

1. 根网桥

在 802.1D 标准下，一个交换网络中只生成一棵生成树，且仅选举一个根网桥。根网桥选举规则如下：

优先选择优先级数值小的交换机作为根网桥。
若优先级相同，则选择 MAC 地址数值最小的交换机作为根网桥。

网桥 ID（BID）由 8 字节构成，前 2 字节为优先级，后 6 字节为 MAC 地址。优先级理论取值范围为 0 - 65536，实际取值范围为 0 - 61330，默认值为 32768。优先级仅使用前 4 位，后 12 位为拓展系统 ID，仅在 802.1S 中启用，因此修改优先级需以 4096 的倍数进行。

2. 根端口

所有非根网桥上都有且仅有一个距离根网桥最近的端口，该端口被称为根端口，用于接收根网桥的 BPDU。根端口选举规则如下：

优先选择接收根网桥 BPDU 时 RPC 最小的端口作为根端口。
若 RPC 相同，选择对端 BID 较小的设备所对应的接口作为根端口。
若对端 BID 相同，选择对端 PID 小的接口对应的接口作为根端口。
若对端 PID 也相同，选择本地 PID 小的接口作为根端口。

接口 ID（PID）由 2 字节构成，前 4 位表示优先级，后 12 位表示接口标识。优先级取值范围为 0 - 240，默认值为 128，修改优先级需以 16 的倍数进行。

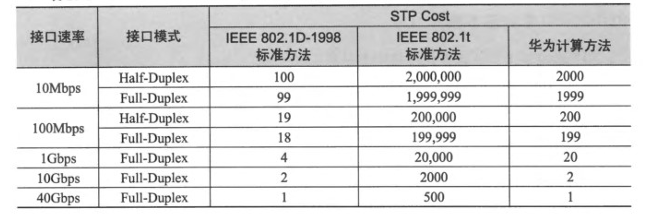

RPC（路径开销值）计算表：

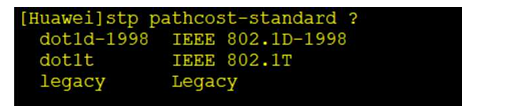

修改RPC计算方法：（华为默认使用的标准为802.1t）

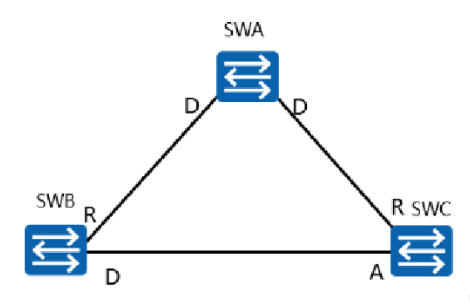

3. 指定端口

每一条链路上都有且仅有一个端口作为指定端口，用于发送或转发根网桥的 BPDU。指定端口选举规则如下：

优先选择发出根网桥 BPDU 时 RPC 最小的端口作为指定端口。
若 RPC 相同，选择接口连接设备 BID 小的设备接口作为指定端口。
若本端的 BID 相同，选择接口 PID 小的作为指定端口。
若本端 PID 也相同，则直接堵塞该端口。

需要注意的是，根网桥的所有接口都是指定端口，根端口的对端一定是指定端口。

4. 非指定端口

所有没有被选举为根端口、指定端口的端口都是非指定端口，非指定端口需要被阻塞，以防止网络环路的产生。

四、STP 接口状态

1. 禁用（Disable）

接口处于禁用状态有两种情况：一是接口被手动关闭；二是接口没有激活生成树协议。

2. 堵塞（Blocking）

接口激活生成树协议后，首先会进入堵塞状态。在该状态下，接口只能侦听 BPDU，不能发送 BPDU，也不能处理业务数据帧。如果设备在 20 秒内没有侦听到 BPDU，会认为根网桥不存在或失效，从而进入下一个状态。

3. 侦听（Listening）

在侦听状态下，设备进行角色选举。接口可以接收和发送 BPDU，但不能处理业务数据帧。侦听状态持续 15 秒（转发延迟时间），其目的是为了防止部分角色没有选举出来而造成临时环路。

4. 学习（Learning）

进入学习状态后，接口开始接收业务数据帧，但只记录 MAC 地址和接口信息，并不转发业务数据帧。学习状态持续 15 秒，其目的是为了尽可能多地记录 MAC 地址信息，以减少未知单播帧的泛洪。

5. 转发（Forwarding）

在转发状态下，接口既可以进行 BPDU 的处理，也可以转发业务数据帧，实现网络的正常通信。

首次收敛——50s
根网桥故障——50s
直连链路故障——30s
非直连链路故障——50s

五、STP配置

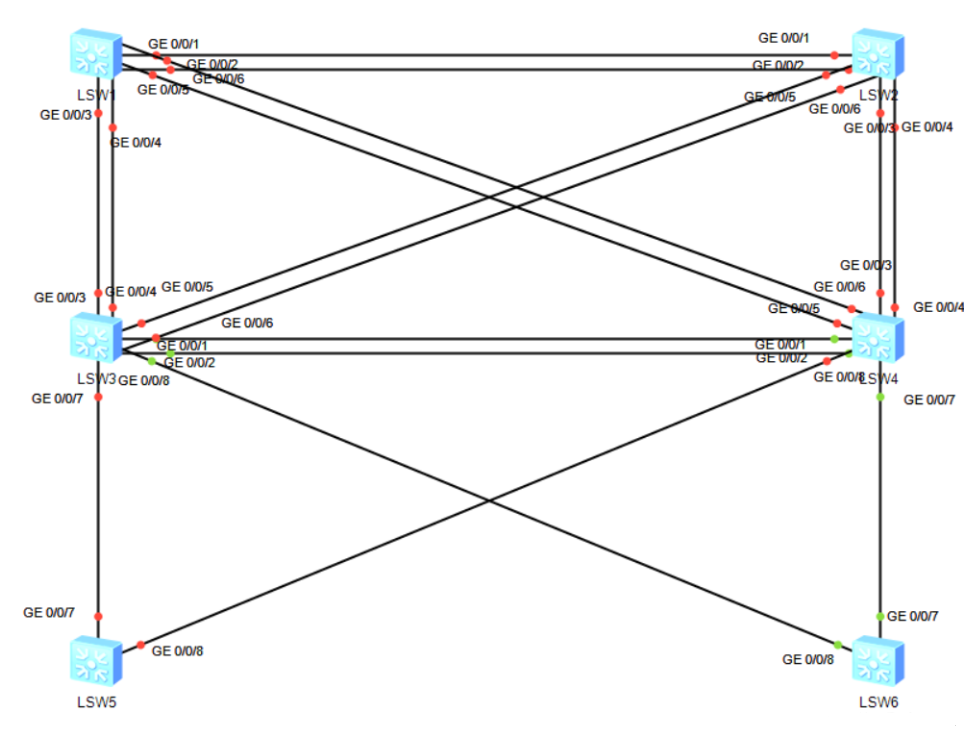

1、实验拓扑

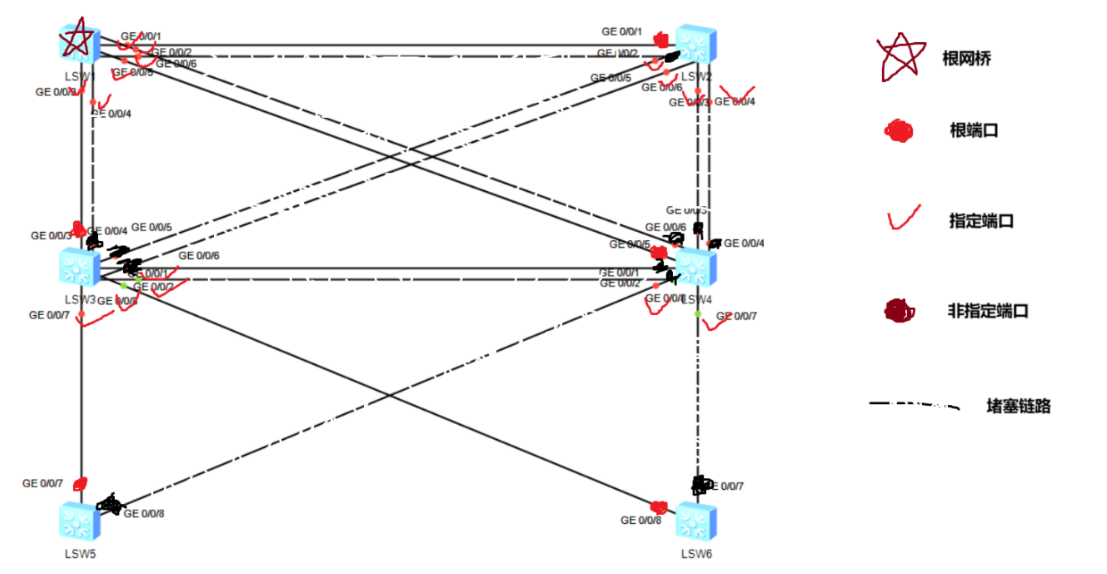

2.拓补分析

3、STP配置

1）启动生成树协议

[sw1]stp enable
# 华为默认开启生成树

2）选择生成树版本

[sw1]stp mode ?
  mstp  Multiple Spanning Tree Protocol (MSTP) mode
  rstp  Rapid Spanning Tree Protocol (RSTP) mode
  stp   Spanning Tree Protocol (STP) mode
# 华为设备默认选择MSTP

3）查看生成树信息

[sw1]display stp brief

4）修改BID中的优先级

[sw1]stp priority 12288

5）设置生成树根

# 将设备设置为生成树的主根，相当于将设备BID中的优先级改为0
[sw1]stp root primary

# 将设备设置为生成树的备份主根，相当于将设备BID中的优先级改为4096
[sw2]stp root secondary

6）修改PID的优先级

[sw2-GigabitEthernet0/0/1]stp port priority ?
 INTEGER<0-240> Port priority, in steps of 16

7）修改接口的开销值

[sw2-GigabitEthernet0/0/1]stp cost ?
 INTEGER<1-200000000> Port path cost

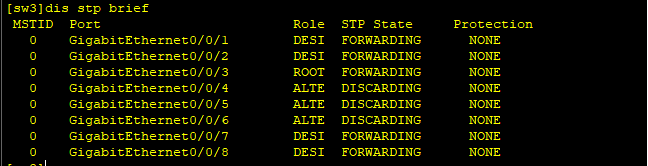

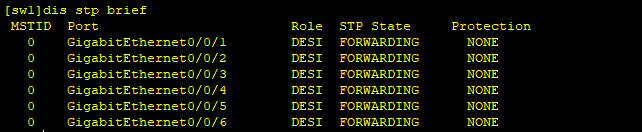

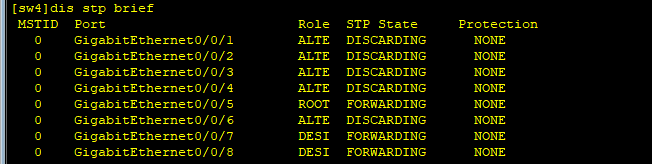

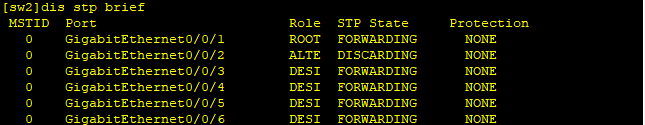

4、验证分析

在验证前需要将设备的模式改为STP，且优先级要依次进行设置，保证SW1>SW2>......>SW6。设置完成后再进行查看。

补充：

接口编号的影响

当两个接口的优先级和路径开销均相同时，系统会进一步比较接口的 ID（Port ID），而接口ID由两部分组成：
高4位：接口优先级（默认128）。
低12位：接口的索引号（Port Number），通常与接口的物理编号相关（如GigabitEthernet 0/0/1的索引号比GigabitEthernet 0/0/2小）。

结论：接口编号数字越小，其索引号越低，在优先级和路径开销相同的情况下，会被优先选为根端口或指定端口。
