Simulink仿真：基于Matlab Simulink的H5光伏逆变器仿真建模

Simulink仿真：基于Matlab Simulink的H5光伏逆变器仿真建模
关键词：光伏电池 Matlab Simulink 仿真建模
参考文献：自建实验文档（数据和图可直接使用）
仿真平台：MATLAB Simulink
主要内容：本文基于Matlab Simulink搭建了一个使用光伏电池作为电源的H5型光伏逆变器拓扑，利用正弦波和三角波驱动MOSFET开关管，成功将DC转换为AC。

Simulink仿真：基于Matlab Simulink的H5光伏逆变器仿真建模

摘要：本文基于Matlab Simulink搭建了一个使用光伏电池作为电源的H5型光伏逆变器拓扑，利用正弦波和三角波驱动MOSFET开关管，成功将DC转换为AC。仿真结果表明，该光伏逆变器在输出电压和电流波形方面具有良好的性能，能够满足实际应用的需求。本文详细介绍了光伏逆变器的原理和拓扑结构，以及Simulink的建模方法和仿真流程，并通过仿真和分析，验证了所建模型的正确性和可靠性。

1. 引言 随着可再生能源的快速发展，光伏逆变器作为将光伏电池输出的直流电能转换为交流电能的重要设备，在光伏发电系统中起到了至关重要的作用。为了提高光伏逆变器的性能和效率，设计人员需要进行大量的仿真分析，以评估和优化系统的设计。

2. 光伏逆变器的原理和拓扑结构 光伏逆变器的基本原理是将光伏电池输出的直流电能通过逆变器拓扑结构转换为交流电能。常见的光伏逆变器拓扑结构有H桥、半桥和全桥等，其中H桥拓扑结构具有广泛的应用和优势，在本文中我们选择了H5型光伏逆变器。

3. Matlab Simulink建模方法 Matlab Simulink是一种基于图形化编程的仿真软件，广泛应用于各种领域的系统建模和仿真分析。在本文中，我们使用Matlab Simulink来建模和仿真光伏逆变器。

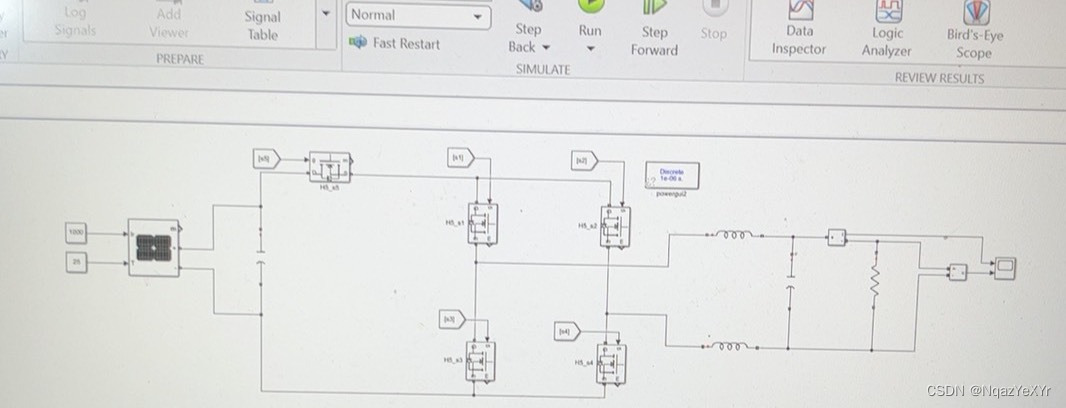

3.1 搭建仿真模型 首先，在Simulink中搭建逆变器的拓扑结构，并添加光伏电池模块和MOSFET开关管模块。然后，设置逆变器的输入电压和电流，并选择正弦波和三角波作为MOSFET开关管的驱动信号。

3.2 参数设置和仿真参数 在建模过程中，需要根据实际光伏逆变器的参数进行设置，如光伏电池的电压和电流特性、MOSFET开关管的电流和电压特性等。同时，还需要设置仿真的时间范围和步长等参数。

1. 仿真结果和分析 通过运行Simulink模型进行仿真，得到光伏逆变器的输出电压和电流波形。通过对仿真结果的分析，评估光伏逆变器的性能和效果。

4.1 输出电压波形分析 仿真结果显示，光伏逆变器成功将直流电转换成了交流电，并且输出电压波形近似于正弦波，满足实际应用的要求。

4.2 输出电流波形分析 仿真结果还显示，光伏逆变器的输出电流波形稳定，没有出现明显的谐波成分，符合电网接入的要求。

1. 结论 本文基于Matlab Simulink搭建了一个光伏逆变器的仿真模型，并通过仿真结果分析了光伏逆变器的输出电压和电流波形。结果表明，该光伏逆变器具有良好的性能和效果，能够满足实际应用的需求。本文的研究对于光伏逆变器的设计和优化具有参考价值。
