第3章 硬件设计电路

有了具体的设计方案，也对需要用到的芯片进行了型号的选择，要验证整个方案的可行性，还需要通过仿真软件来进行调试验证，这一章中主要讨论了硬件仿真软件的选择以及最终的硬件仿真结果。

3.1 硬件仿真软件选择及介绍

Proteus8Professional是英国LabCenterElectronics公司出版的EDA工具软件，从原理布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，是真正实现了从概念到产品的电子设计自动化系统。Proteus8Professional软件功能强大，应用便捷，只需要一台计算机，安装软件即可使用[17]。

Proteus8Professional仿真软件可以仿真出单片机和多种电路，用户可以在器件库里面检索找到自己要用的器件，如果必须使用库里面没有的元件，也可以自己绘制；该仿真软件中的连线功能很强大，用户连线时可以减少人为的一些失误。如果需要加载软件，Proteus8Professional软件本身就是支持单片机的汇编语言的，但是也可以和类似于Keil的这类编译软件进行联合，达到用高级的编程语言进行调试的目的。

Proteus8Professional的这些性能使得硬件设计更为方便，也更容易调试，查找错误所在。所以选择该软件进行硬件部分的模拟仿真及调试。

3.2 信号采集电路

信号采集部分的放大及A/D转换均由HX711芯片完成。

HX711芯片的管脚图如图3-1所示，其功能及说明如表3-1所示：

图3-1 HX711芯片管脚图

表3-1 HX711芯片管脚功能

管脚	功能	说明
VSUP	电源	稳压电路供电电源，2.6~5.5v(不用稳压电路时应接AVDD)
BASE	模拟输出	稳压电路控制输出(不用稳压电路时为无连接)
AVDD	电源	模拟电源:2.6~5.5V
VFB	模拟输入	稳压电路控制输入(不用稳压电路时应接地)
AGND	地	模拟地
VBG	模拟输出	参考电源输出
INA-	模拟输入	通道A，负输入端
INA+	模拟输入	通道A，正输入端
INB-	模拟输入	通道B，负输入端
INB+	模拟输入	通道B,正输入端
PD-SCK	数字输入	断电控制(高电平有效)和串口时钟输入
DOUT	数字输出	串口数据输出
XO	数字输入	晶振输入(不用晶振时无连接)
XI	数字输入	外部时钟或晶振输入，0：使用片内振荡器
RATE	数字输入	输出数据速率控制，0:10HZ;1:80HZ
DVDD	电源	数字电源：2.6~5.5v

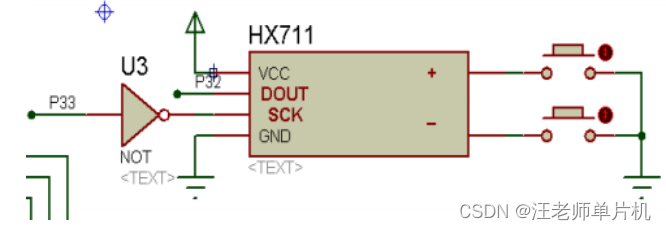

HX711芯片在Proteus8Professional中的仿真如图3-2所示：

图3-2 HX711芯片仿真

通过按键+和-来分别模拟物体重量的增加或者减少，将DOUT输出的数据即为经过放大和A/D转换处理之后的和物

体的重量成比例关系的数字信号，将该信号传送给单片机的P3.2口，则可以进行下一步的数据处理。

3.3 主模块控制器

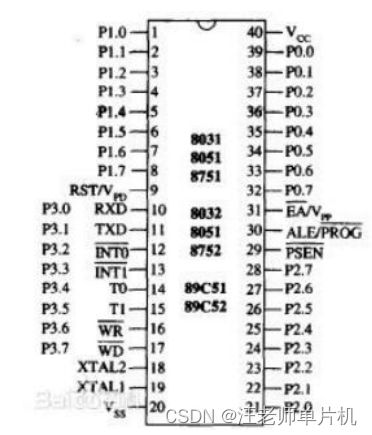

51单片机为40引脚芯片，其引脚图如图3-3所示：

图3-3 51系列单片机引脚图

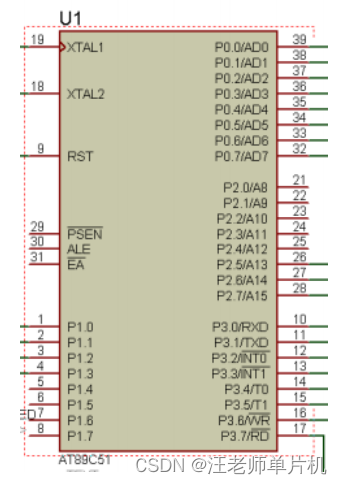

51单片机在Proteus8Professional中的仿真如图3-4所示：

图3-4 51单片机仿真图

各引脚的功能见表3-2所示：

表3-2 51单片机引脚功能

管脚	功能
XTAL1、XTAL2	内部振荡电路的输入端和输出端，在两端接上晶体和电容，内部振荡器便自激振荡
RST/V	复位输入端。+5V电源通过RC微分电路接到复位端，可以实现上电自动复位，也可以采用按钮开关来复位
	内部和外部程序存储器选择端
ALE	地址锁存信号输出端。在ALE为高电平时，单片机输出低位地址信号
	外部程序存储器读选通信号输出端
P0、P1、P2、 P3	4个8位I/O端口线；P3口是双重功能口

3.4 键盘模块

根据本设计所要实现的功能所需，选取了4*4的矩阵键盘。利用键盘可以实现的功能有：

(1)0~9十个数字键和“.”键实现小数单价的输入

(2)“去皮”键实现称重物品的去皮，即放下需要去皮的重物时，按下改建，重量显示为0

(3)“清除”键实现单价输入错误时的清零

“校准加”和“校准减”用于电子秤初始使用时的校准。“校准加”、“校准减”使用方法为：放下标准质量的砝码；当显示出的测量值过小时，用“校准加”键调整；当显示的数值过大时，用“校准减”键调整，实现电子秤的准确测量。

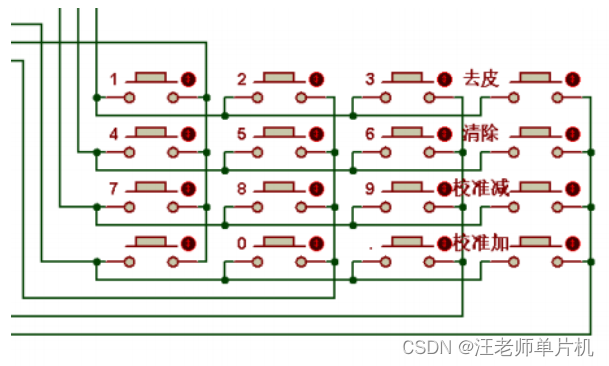

键盘在Proteus8Professional中的仿真如图3-5所示：

图3-5 键盘仿真

3.5 显示模块

显示模块可以在初始化时显示出特定的字符，两秒后显示称重结果、用户输入的单价以及最终所得到的总价。这一模块用LCD1602实现，其分为标准的16脚接口(有背光)和14脚接口(无背光)两种。本设计选取的是不带背光的14脚接口的LCD1602实现。

LCD1602与单片机的连接如图3-6所示。

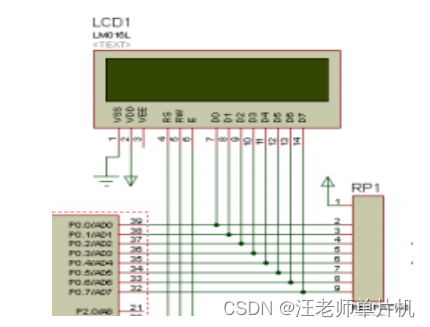

图3-6 LCD1602与单片机的连接仿真

LCD1602引脚接口说明如表3-3所示：

表3-3LCD1602管脚功能

管脚	功能
VSS	接地电源
VDD	接5V正电源
VEE	调整液晶显示屏的对比度。当它接正电源时，对比度最弱；当其接地时，对比度最高，但是对比度过高时会产生“鬼影”，使用时可通过一个10K的滑动变阻器调整对比度，使显示达到最清楚的效果
RS	寄存器选择管脚。高电平选择数据寄存器，低电平选择指令寄存器
RW	读写控制端，高电平时为读操作，低电平时为写操作。当RS和R/W都为低电平时可以写指令或者显示地址；RS是低电平，R/W是高电平时读忙信号，RS为高电平，R/W是低电平时可以写数据
E	使能端，当其由高电平跳变为低电平时，液晶显示模块开始执行命令
D0~D7	双向数据线

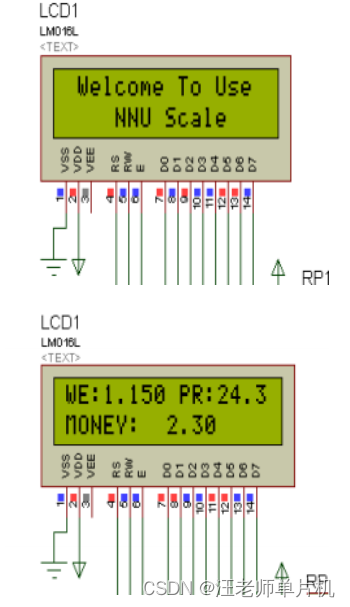

LCD1602初始化显示及称重的仿真结果分别如图3-7、图3-8所示：

图3-7 显示初始化仿真图3-8显示称重仿真

3.6 报警模块

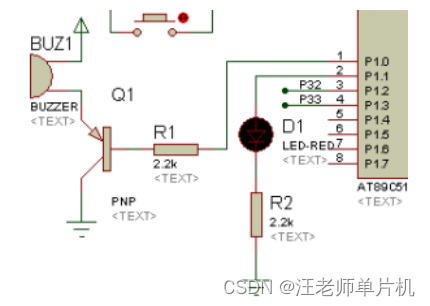

当所测量物体的重量超过上限值时，由单片机程序控制P1.0口输出低电平，三极管导通，接通蜂鸣器；P1.1口输出高电平，接通红色的LED灯，实现声光报警，提示用户。

声光报警模块的仿真如图3-9所示：

图3-9 声光报警仿真

第5章 仿真及调试

这一章，进行了对软件的编译，以及对软件、硬件编译所进行的联合仿真、调试。在这一章中，通过仿真，对所设计的便携式电子秤功能进行检查，检查是否满足设计要求、符合设计目的、完成设计任务。

5.1 软件编译

软件的编译，是在KeiluVision4软件下进行编译的。通过调试后，无错误。软件编译结果如图5-1所示。

图5-1 软件编译结果

5.2 仿真调试

5.2.1 调试过程

将在Proteus8Professional中绘制的硬件图，与在Keil软件中所编译好的的编译结果，进行联合仿真[20]。在这一过程中，为保证能正确进行联合仿真，需要Proteus8Professional与Keil软件进行联调，或者在Proteus8Professional的仿真中，加载在Keil软件中编译所产生的.hex文件。另外，为保证这一过程的顺利进行，一定要把Keil的工程文件和Proteus8Professional的文件放在同一个目录下[21]。

5.2.2 调试结果

在Proteus8Professional中的仿真调试开机初始化仿真结果如下。

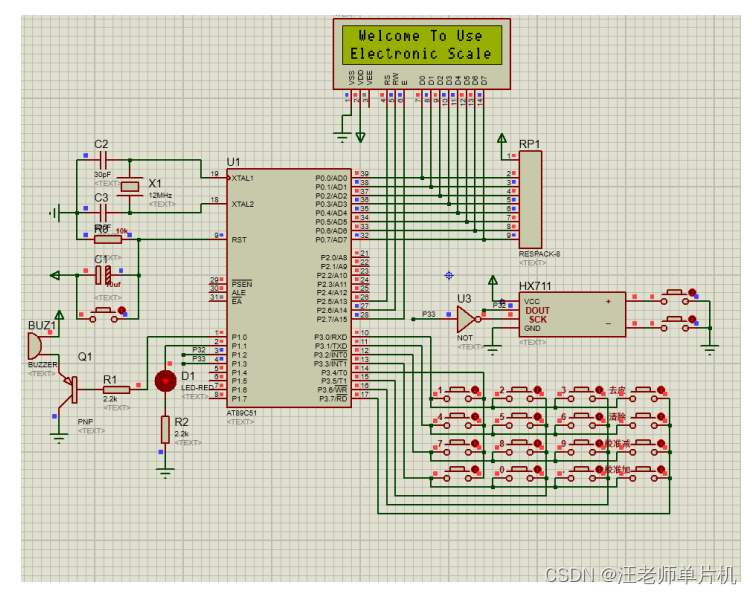

1.开机时屏幕显示“WelcomeToUseNNUScale”,如图5-2所示；

图5-2 开机初始化

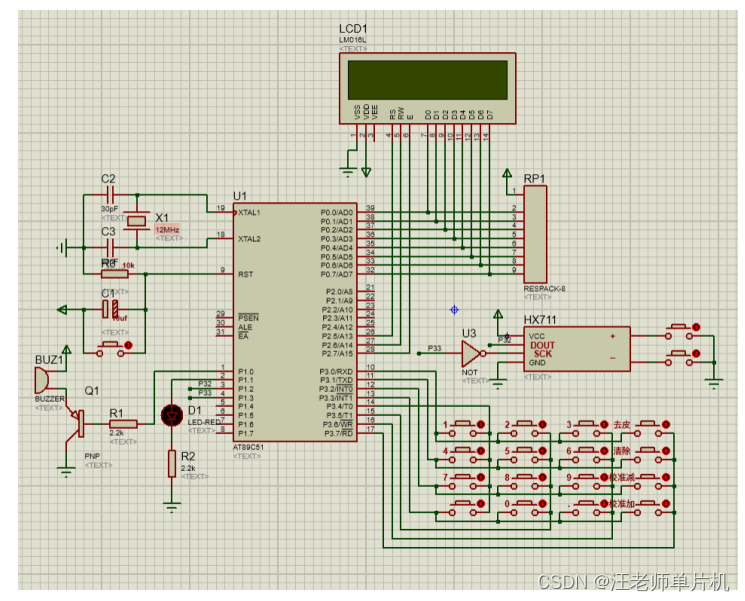

2.两秒钟之后显示“WE:0.000PR:00.0MONEY:0.00”，如图5-3所示；

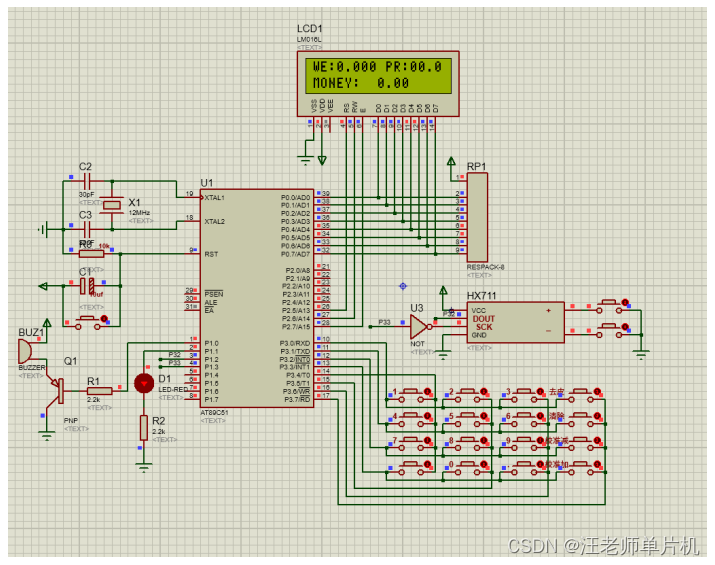

图5-3 开机2秒后显示
