Credit-based Flow Control的前世今生

撰文 | 乔晶、姚迟

1

OneFlow 中的流控

OneFlow 团队此前发布的《仅此一文让您掌握OneFlow框架的系统设计》介绍了 OneFlow 是通过背压机制解决流控问题的。文中给出了两张流水线的示意图：

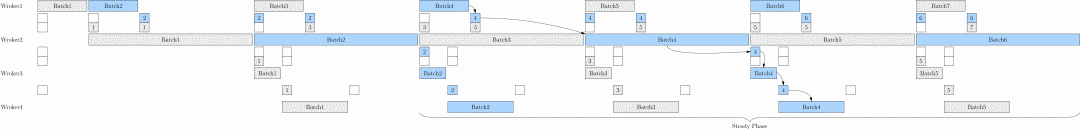

图：当训练是瓶颈时的时间线

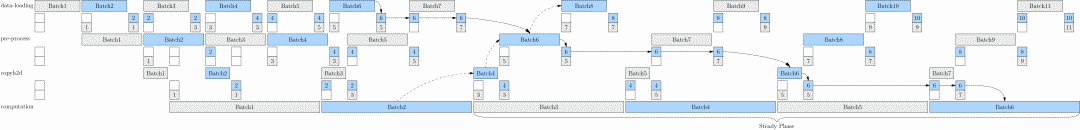

图：当数据加载是瓶颈时的时间线

如上面两张图所示，虽然 DataLoading 的时间很短，但并不会无节制加载数据，而是当它的两个Regst被填满之后就会等待。

• 当 Training 是瓶颈时，Batch 3的数据在训练时，DataLoading 提前准备了 Batch 7 和 Batch 8 的数据，然后就等着。

• 当 Preprocessing 是瓶颈时，DataLoading 永远都比 Preprocessing 提前处理了两个 Batch 的数据。

这两张图简单地说明了，在去中心化、异步执行设计的 OneFlow 系统中，通过背压机制，系统会自动地照顾好处理速度最慢的那个单元，使得各个执行单元（我们称之为 Actor），都能够随之调节好运行节奏。

仔细思考一下，你会发现，这里的背压机制，似乎和大家熟知的 TCP 滑动窗口有异曲同工之妙。

确实，背压（Backpressure）机制，又叫 Credit-based Flow Control，是网络通信中解决流控问题的一种经典方案，它的前身就源于 TCP 滑动窗口。

这个思路特别简洁有效，后面我们会看到，基于相同原理，这个思路适用于任何流量控制方案，在很多硬件系统和软件系统的设计中，都有它的身影。

但是，你可能想象不到，这个简洁思路背后却有着不简单的身世。甚至，还引发过一场激烈的学术论战，并且在论战中还输了。虽然输了，Credit-based Flow Control 思想却在论战中得到了完善，后来在多个领域大放异彩。

今天，我们就来讲一讲它背后的原理，以及其跌宕起伏的故事。

2

什么是流控

网络流控（Network Flow Control）是网络中的一个基本功能，其目的是防止网络在拥塞的情况下出现丢帧。

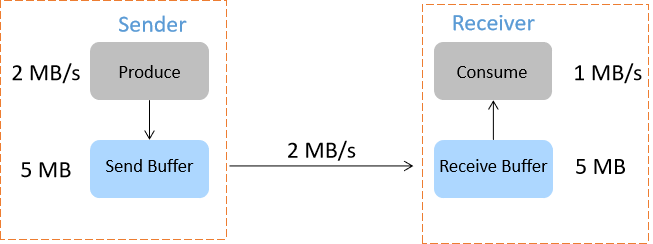

在上面这张图中，假设在一对网络通信节点之间：

• Sender 生产数据的速率是 2MB/s，Receiver 消费数据的速率是 1MB/s，数据在网络中传输的速率是 2MB/s。

• 两个节点各有一个数据缓冲区（Send Buffer/Receive Buffer)，大小均为 5MB。

可以推演出，由于 Sender 生产数据的速度比 Receiver 消费数据的速度快， 5s 后 Receive Buffer 就被装满了，这时会面临两种情况：

• 如果 Receive Buffer 是有界的，那么新到达的数据就只能被丢弃掉了。

• 如果 Receive Buffer 是无界的，那么 Receive Buffer 会持续扩张，最终会导致 Receiver 端内存耗尽。

简单总结一下，所谓流控，就是解决端到端的发送方和接收方速度不匹配的问题。或者更明确一点，就是解决 “Fast Sender Slow Receiver ” 的问题。

那么，流控方案有哪些？所谓流控方案，就是提供一套速度匹配措施，通过遏制 Sender 较快的发送速率，与 Receiver 较慢的读取速率相适应。

问题就转换成了，以怎样的方式遏制 Sender 的发送速率呢？常见的解决思路有两种。

思路一：简单粗暴地限速

Sender 以预先确定的速率发送数据。比如在 Sender 端实现一个限速器，将 Sender 的发送速率降到 1MB/s ，这样的话， Sender 端的发送速率跟 Receiver 端的处理速率就可以匹配起来了。

思路二：授权发送

Sender 不能直接发送，除非它已经从 Receiver 接收到一个关于可接受通信量的指示。这种量化方案保护了 Receiver 端不会内存溢出。

注意，这里的可接受通信量，常常被称为授权（Credit），它到底是什么呢？又和我们所说的 Credit-based Flow Control 有什么关系呢？

先卖一个关子。接下来我们将按照时间顺序，讲述 Credit-based Flow Control 的身世。实际上，这两种思路，正是我们将要看到的一场论战中冲突对战的两派。问题的答案，也将在故事中揭晓。

2

Credit-based Flow Control 的故事

TCP 滑动窗口

1974年，TCP/IP 协议的设计者，被称作互联网之父之一的 Vinton G. Cerf，发表了 TCP/IP 协议的奠基论文࿰
