Fusion360学习日记day6-橡胶车把

学习内容：第6天: 橡胶车把 - 30天掌握3D打印建模 之 Autodesk Fusion 360_哔哩哔哩_bilibili

0.值得注意

• 矩形阵列：可创建重复的形状
• 分开创建实体：两个部分可以分开调整颜色和材质
• 悬浮的文字可以通过推拉在面上呈现出来

1.平面构造

• 装配-新建零部件-创建草图-选xy面

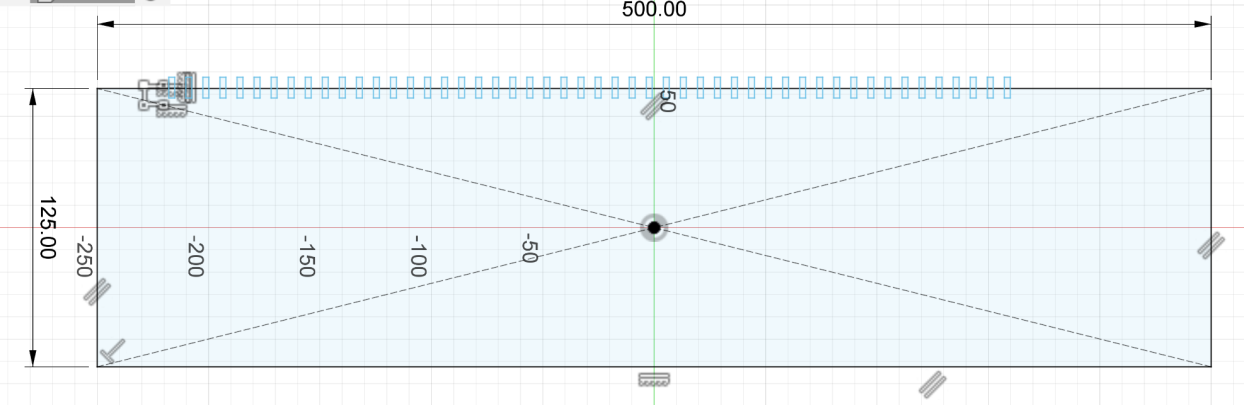

• 快捷键r-中心矩形-长500，宽125

• 两点矩形-随便创建一个矩形（只是为了创建矩形阵列）-ESC

• 创建-矩形阵列-选择创建的矩形-往右拉，数量50，长度375，出现小锯齿状

• 快捷键L-在矩形的左右边中点拉实线-完成草图

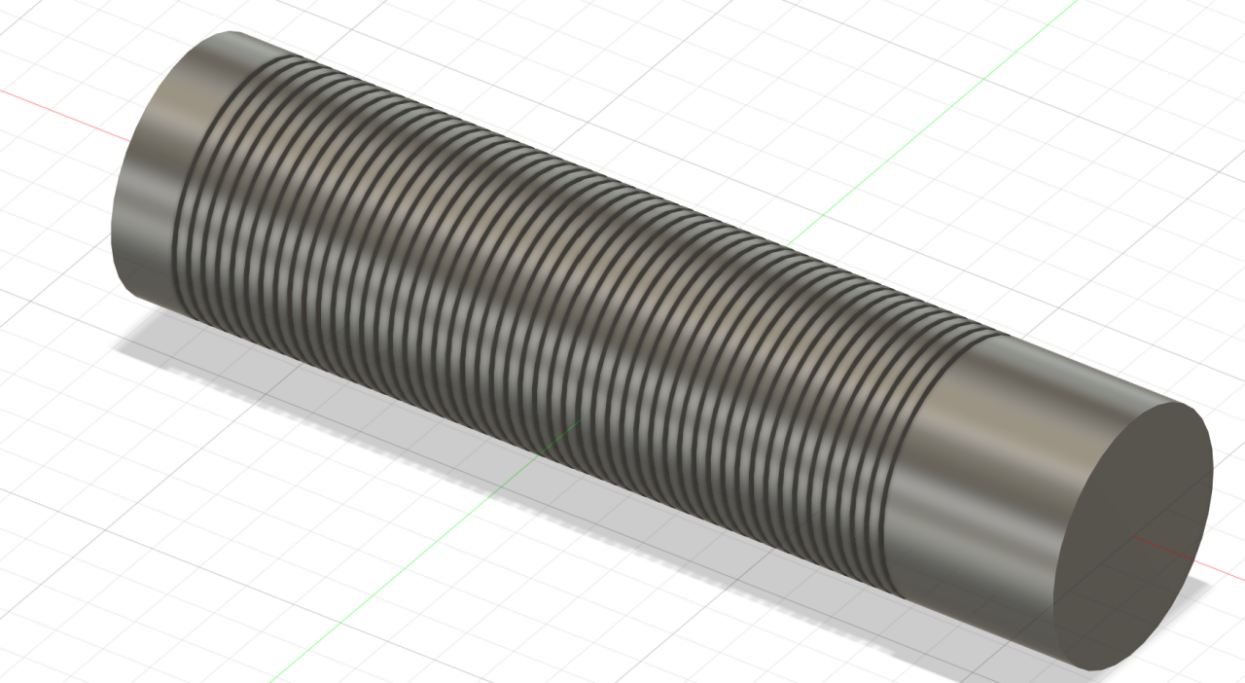

• 创建-选择-轮廓选择上半部分-轴选择上一步创建的实线-确定-出现轮廓后可以再调整螺纹的宽度深度之类



2. 构建特征

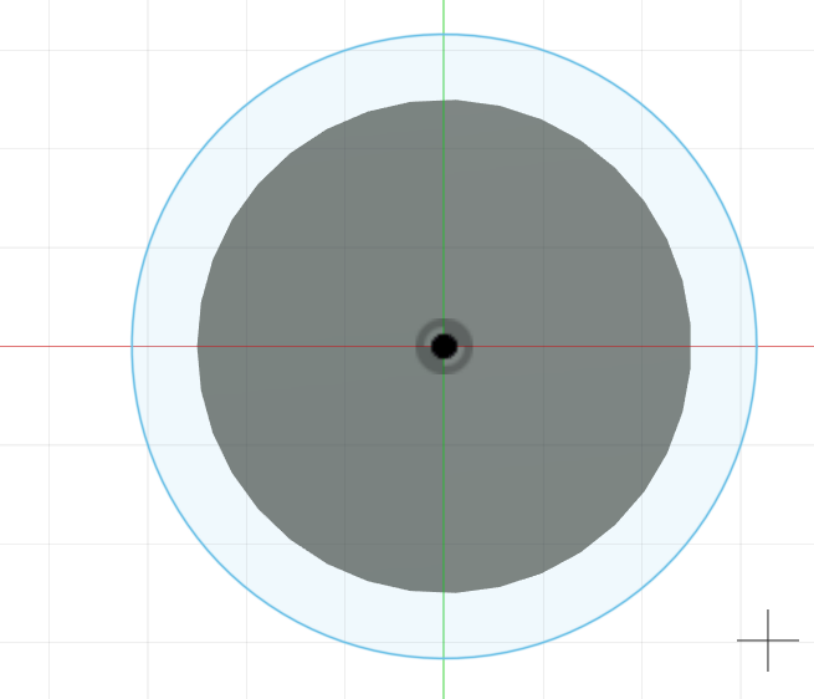

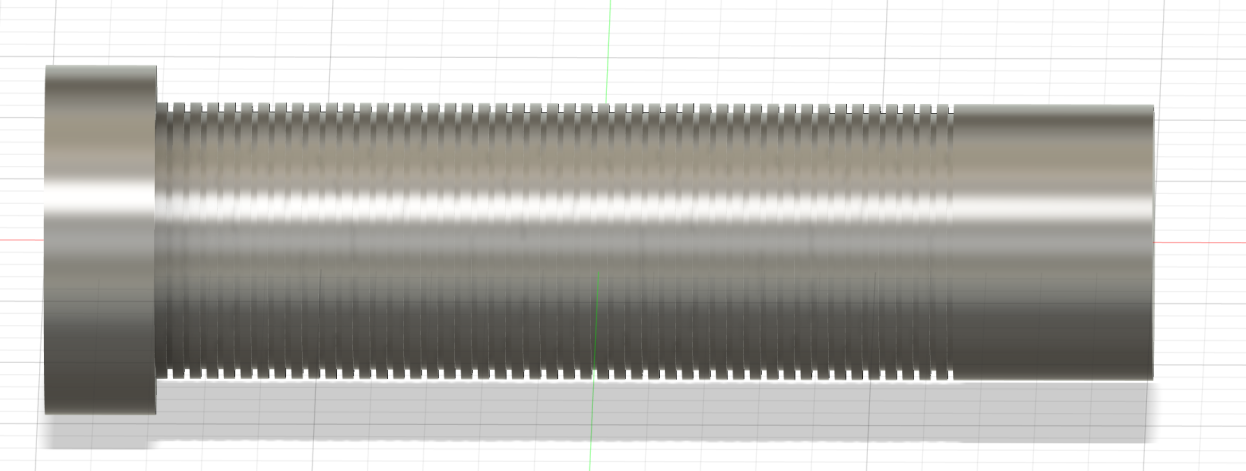

• 快捷键c-选择左边的圆面-创建一个比圆柱大的圆-完成草图

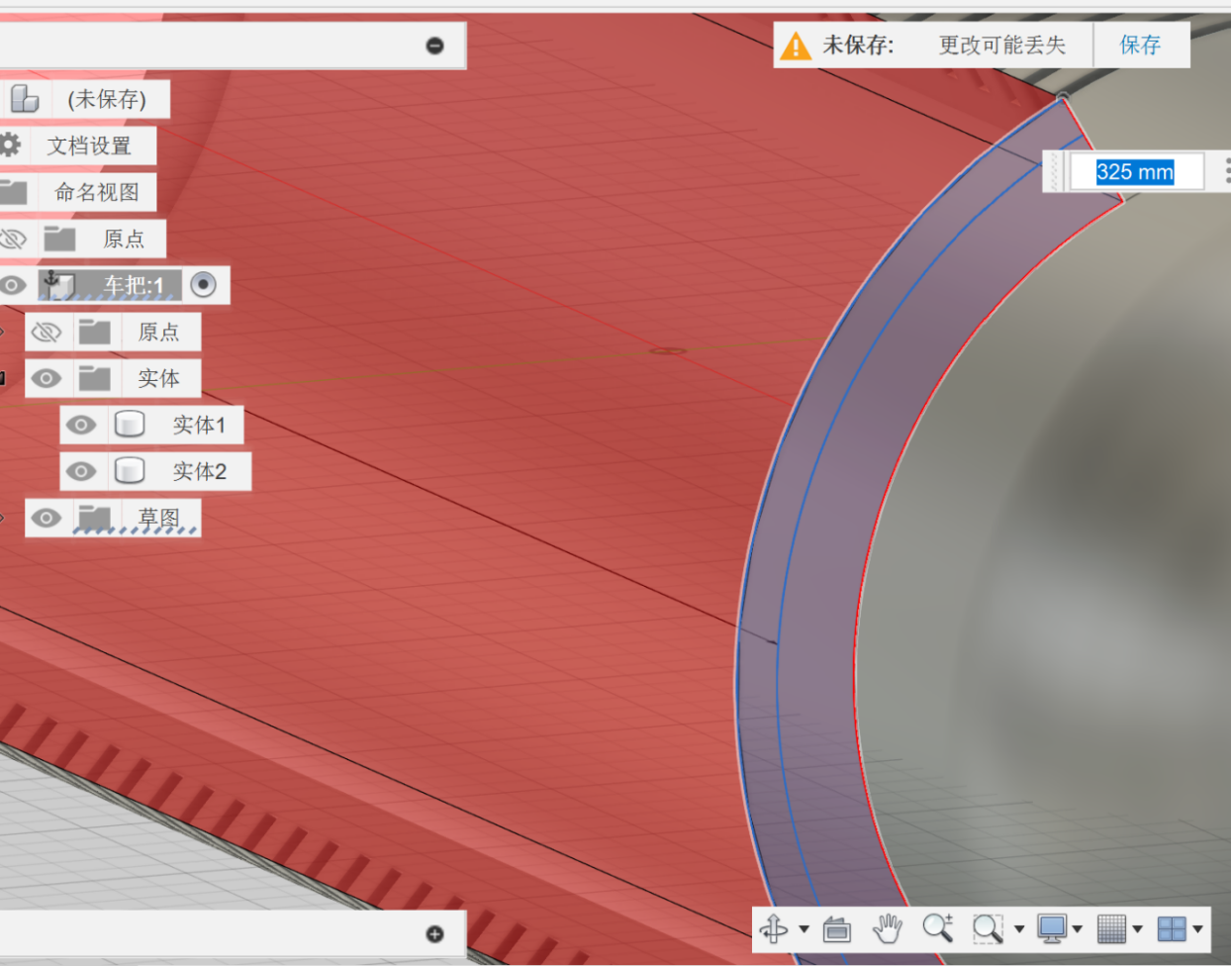

• 快捷键e-拉伸工具-选择下图创建好的蓝色的面，往里拉一段距离，操作选新建实体（为了后面这部分可以另外调整颜色和材质）-确定

• 左边实体2-调整外观

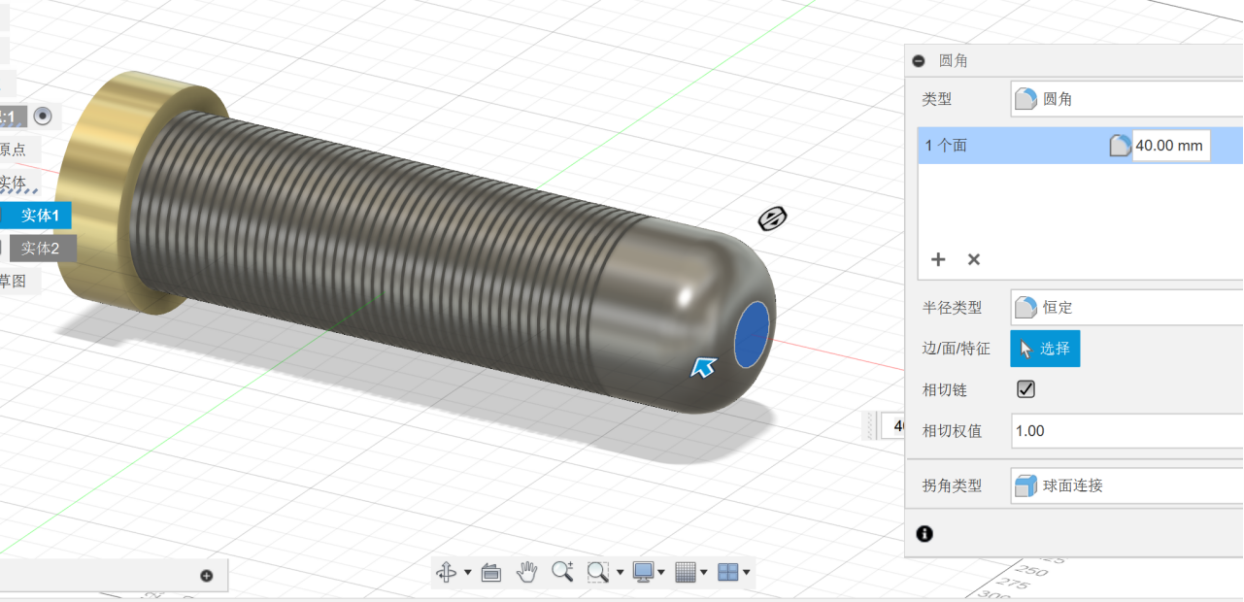

• 圆角工具-选择右边的圆面-半径40

• 掏空把手：抽壳工具-选择左边的面-抽壳5mm

3.创建光滑圆面

• 创建草图-选择最右边的圆环面

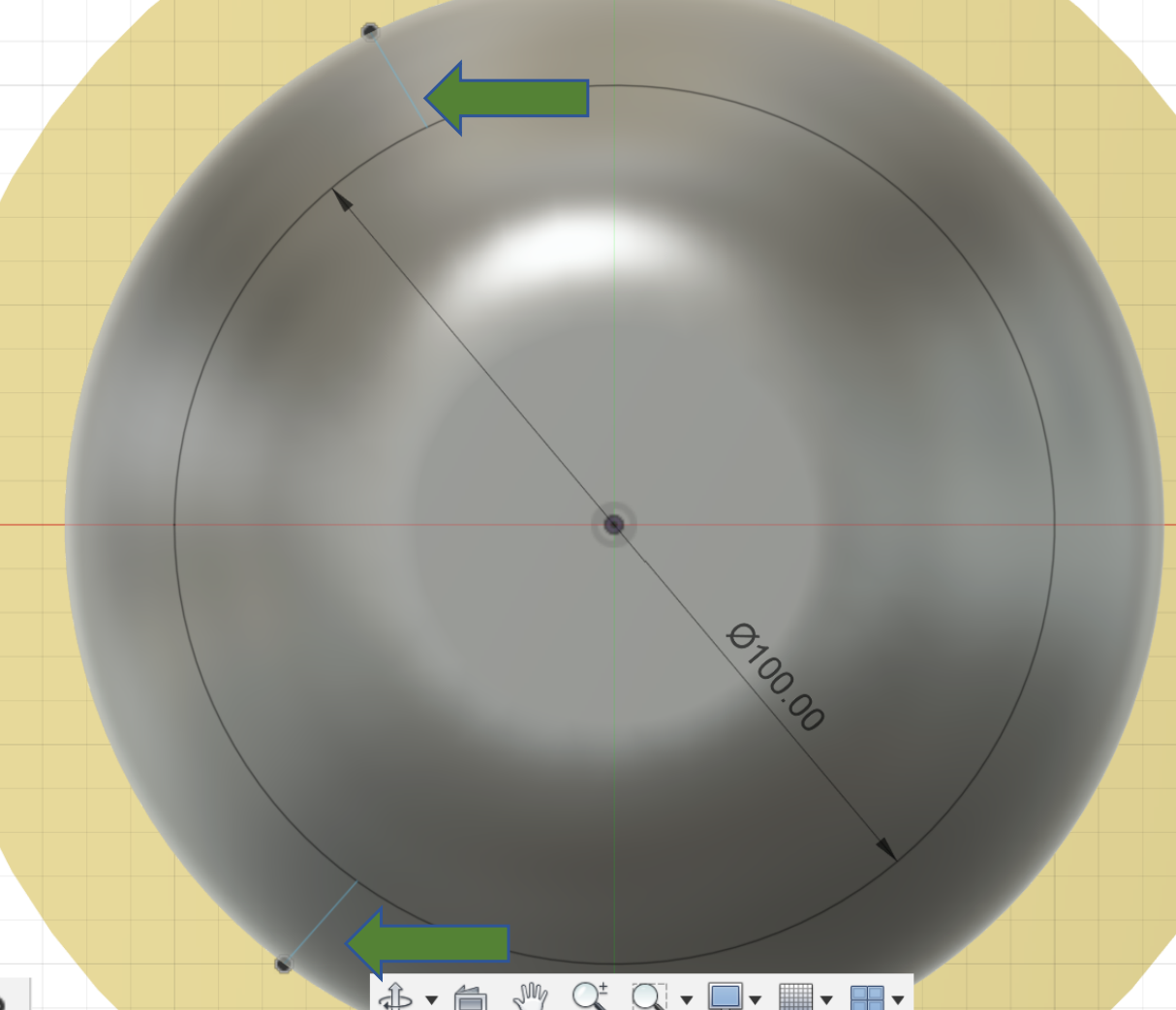

• 快捷键c-创建一个圆（直径不要用图上的，用108左右，太小后面会被切割掉）-快捷键L-连接内外圆(如图上绿色箭头）-ESC-快捷键L-连接内外圆-ESC-完成草图

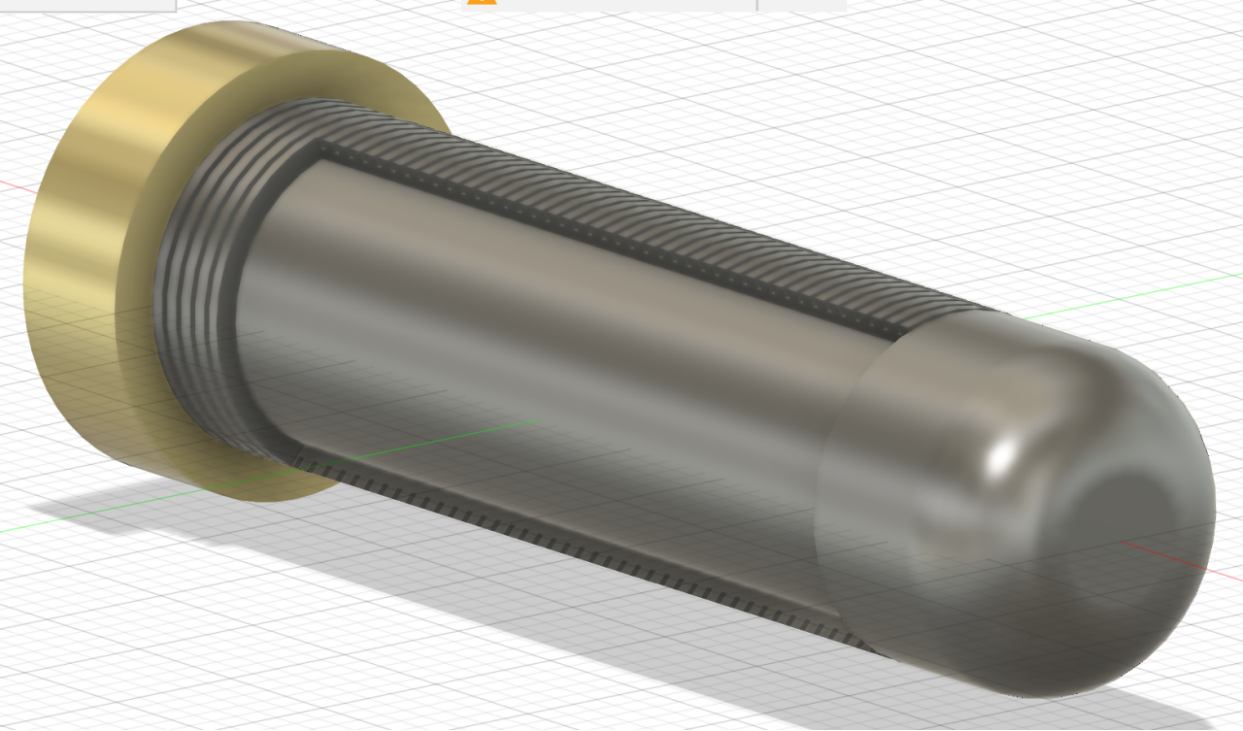

• 拉伸工具-选两个小半圈圆环（下图中的紫色部分）-往左拉伸一段距离-操作是剪切，出现光滑圆面



4.个性化名字定制

• 创建草图-选择跟这个光滑的面垂直的面-创建-文本-拉一个文本框-输入自己的名字

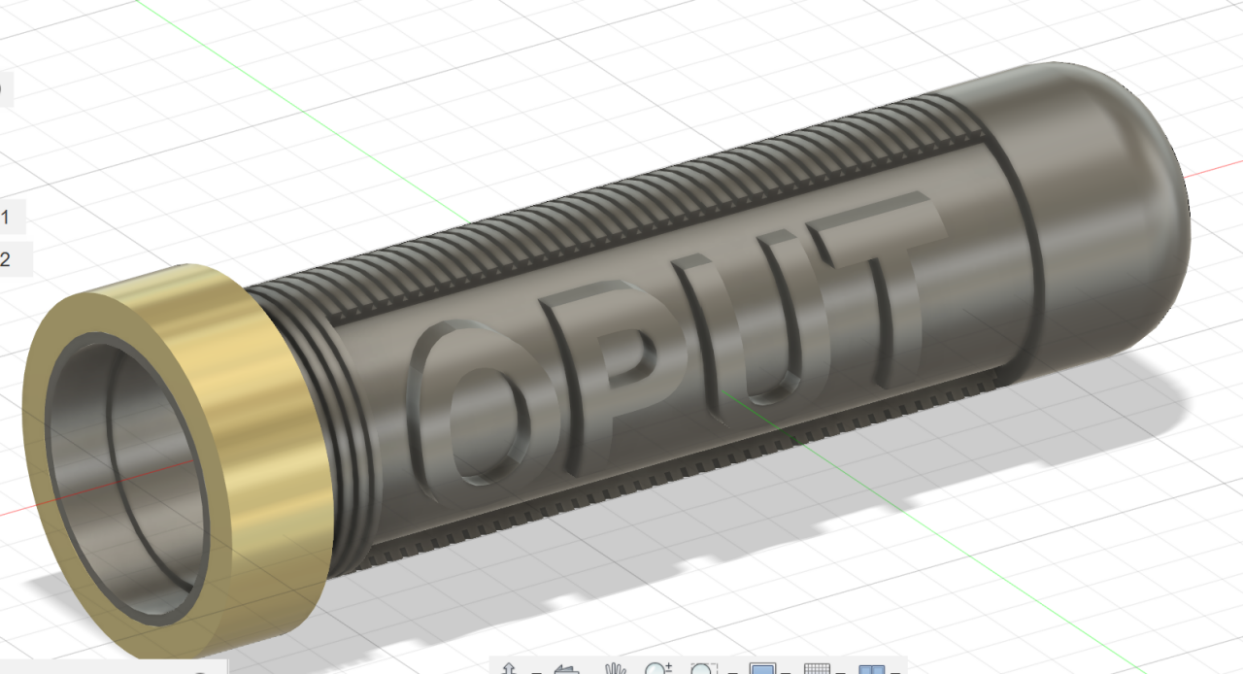

• 选择文字后（反馈不要选adobe字体，不然无法推拉）-右键-推拉-开始项选对象，选择上图的光滑圆面-距离10mm

• 后续可调整光滑圆面的面积大小-把手部分，左边实体1右键-选外观调整为软橡胶

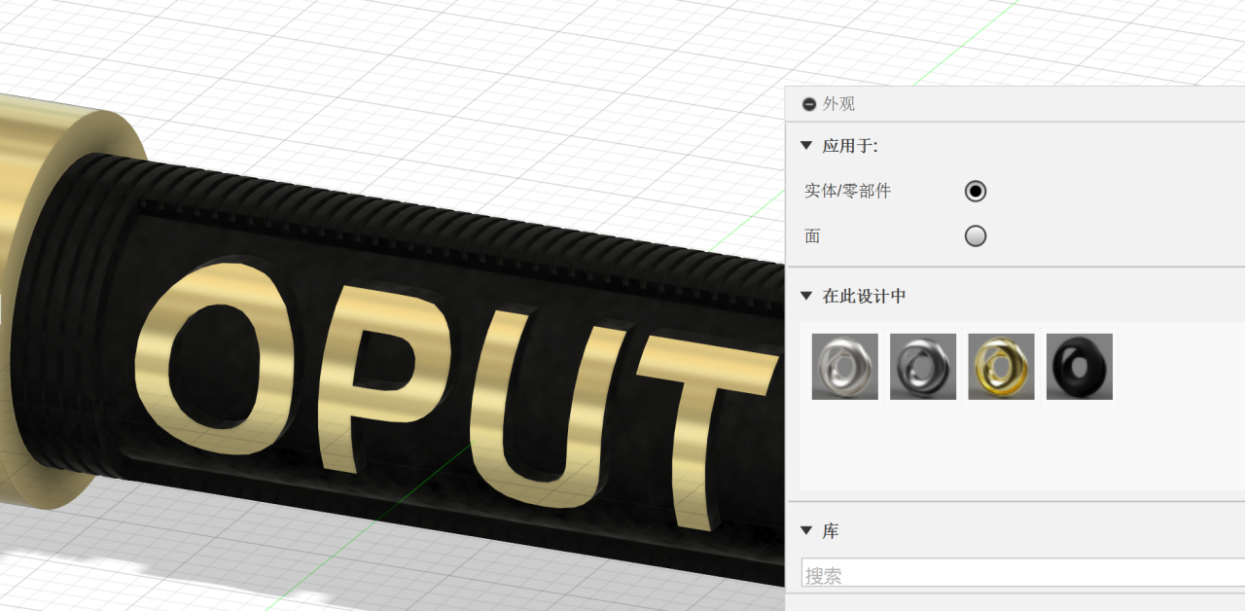

• 名字表面调整-选字母表面+Ctrl多选-右键外观-调整表面
