声光控延时节电开关（原理向）

由课程设计衍生整理而成，有思路整理流程详解。

目录

一、系统架构

二、电路原理

1. 信号检测模块

光控电路

声控电路

2. 逻辑处理模块（TC4011与非门）

与非门逻辑规则

逻辑链分析

3. 延时电路（UIC、UID）

4. 执行模块（可控硅）

三、信号流程图解

四、核心元件/关键参数

---

 一、系统架构

本电路由 信号检测模块（光控+声控）、逻辑处理模块（与非门TC4011）、延时控制模块（RC电路）和 执行模块（可控硅开关）四部分组成，实现“光线暗+声音触发→灯亮→延时熄灭”的核心功能。

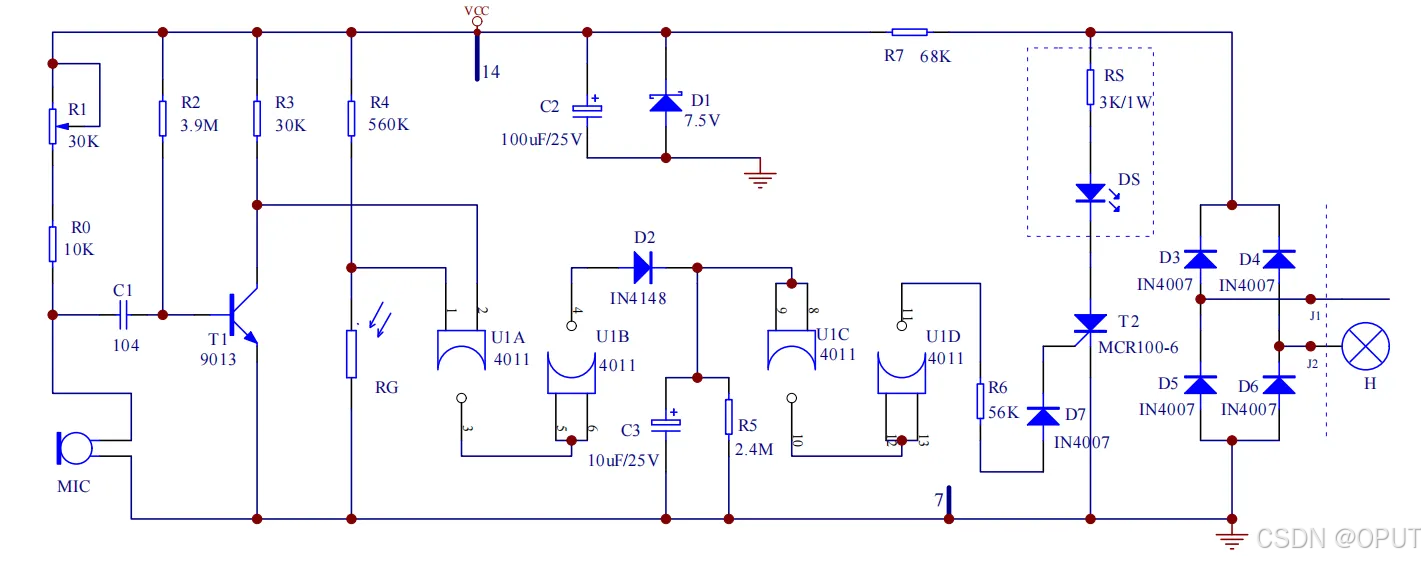

二、电路原理

1. 信号检测模块

• 光控电路

  • 光敏电阻RG：
    • 光线强时（白天），RG亮阻（约10KΩ），将TC4011的1脚下拉至低电平（0.1V）
    • 光线弱时（夜晚），RG暗阻（约10MΩ），1脚因R4分压升至3V（高电平）。
  • 光控逻辑：只有当1脚为高电平（夜晚）时，后续声控信号才能触发电路。

• 声控电路

  • 咪头MIC：将声音信号转换为电脉冲，经三极管9013放大后输入TC4011的2脚。
  • 信号放大：
    •  9013工作在放大区，MIC信号经C1耦合至基极，放大后由集电极输出至2脚。
    • R1调节声控灵敏度：阻值越小，9013基极电流越大，声控越灵敏。

 2. 逻辑处理模块（TC4011与非门）

• 与非门逻辑规则

  • 输入全为高电平（1）时，输出低电平（0）。
  • 任一输入为低电平（0）时，输出高电平（1）。

• 逻辑链分析

  • 第一级与非门（U1A）：

    • 输入：1脚（光控）、2脚（声控）。

    • 输出：3脚。

    • 作用：仅当夜晚（1脚高电平）且有声（2脚高电平）时，3脚输出低电平。

  • 第二级与非门（U1B）：

    • 输入：5脚（来自U1C）、6脚（来自U1A）。

    • 输出：4脚。

    • 作用：将3脚信号反相，触发延时电路。

3. 延时电路（UIC、UID）

• 4脚输出高电平时，D2导通，C3通过R5充电
• 充电时间常数：τ = R5×C3 ≈ 2.4MΩ×10μF = 24秒（理论值）。
• 放电时，C3通过R5缓慢放电，维持8/9脚高电平实现延时。

 4. 执行模块（可控硅）

• 触发条件：当4011的11脚输出高电平时，G极获得触发信号，A-K导通，灯泡点亮。
• 关闭条件：11脚变为低电平时，可控硅在交流过零时自动关断，灯泡熄灭。
• 关键路径：4011的11脚电平由延时电路控制：C3放电至阈值时，8/9脚变低电平，11脚随之变低，关闭可控硅。

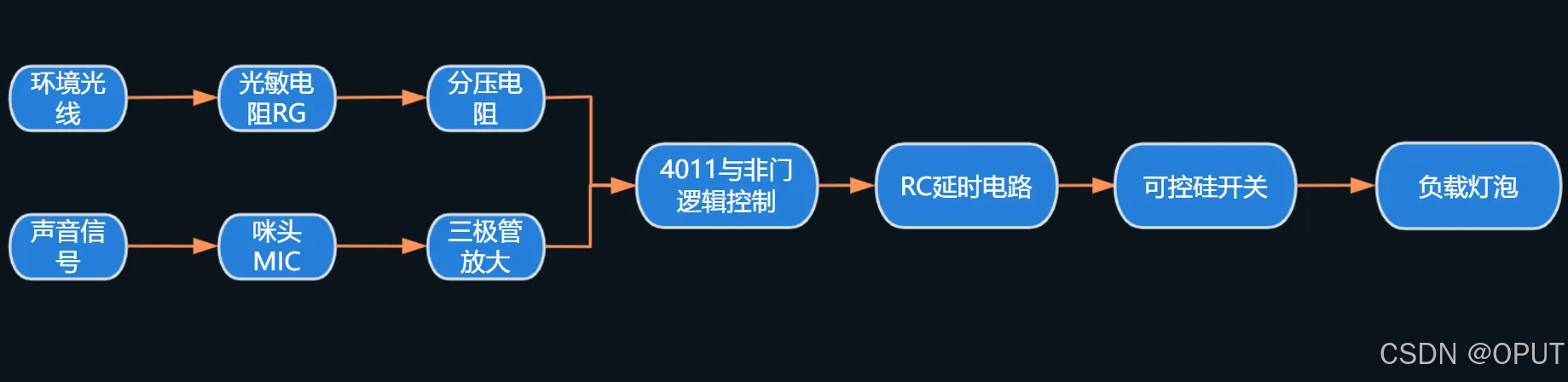

三、信号流程图解

光线暗 → RG阻值↑ → TC4011-1脚高电平
                     ↓
声音触发 → MIC→9013放大 → TC4011-2脚高电平
                     ↓
与非门U1A输出低电平 → U1B反相为高电平 → D2导通 → C3充电
                     ↓
延时电路启动 → TC4011-11脚高电平 → 触发可控硅导通 → 灯亮
                     ↓
C3放电至阈值 → 11脚变低电平 → 可控硅关闭 → 灯灭

四、核心元件/关键参数

元件	功能	关键参数影响
RG	检测环境光照，控制逻辑门使能	R4调节光控灵敏度
MIC	声电转换，触发信号输入	R1调节声控灵敏度
TC4011	逻辑运算，控制延时与输出	与非门组合实现控制逻辑
C3+R5	延时电路核心，决定灯亮时间	τ = R5×C3，增大R5延长延时
MCR	无触点开关，控制灯泡通断	匹配负载电流与耐压
