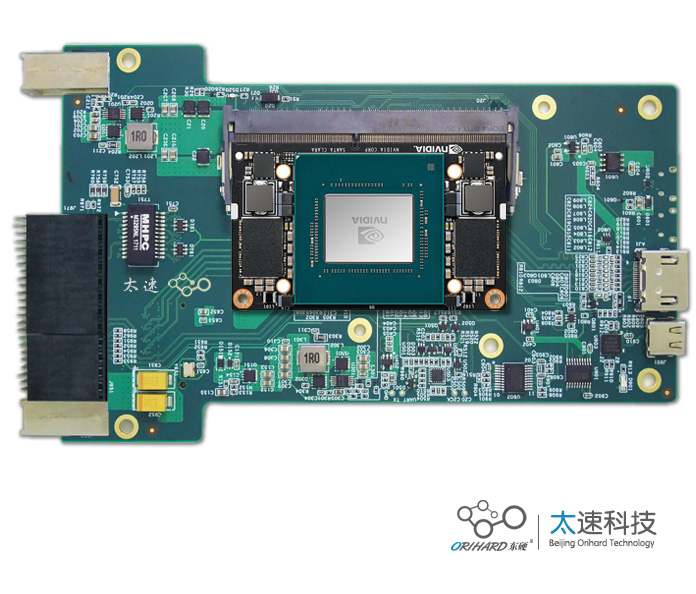

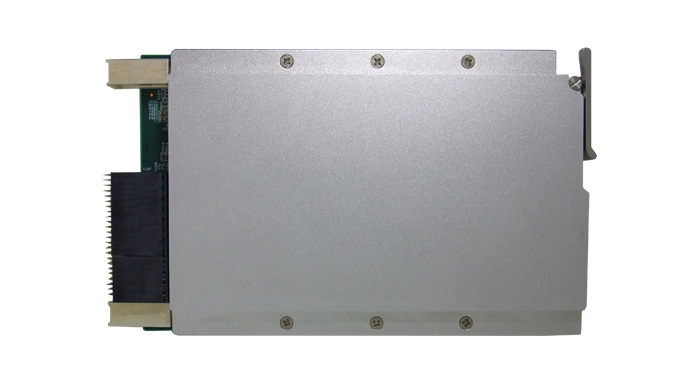

基于3U VPX的 Jetson Xavier NX GPU计算主板

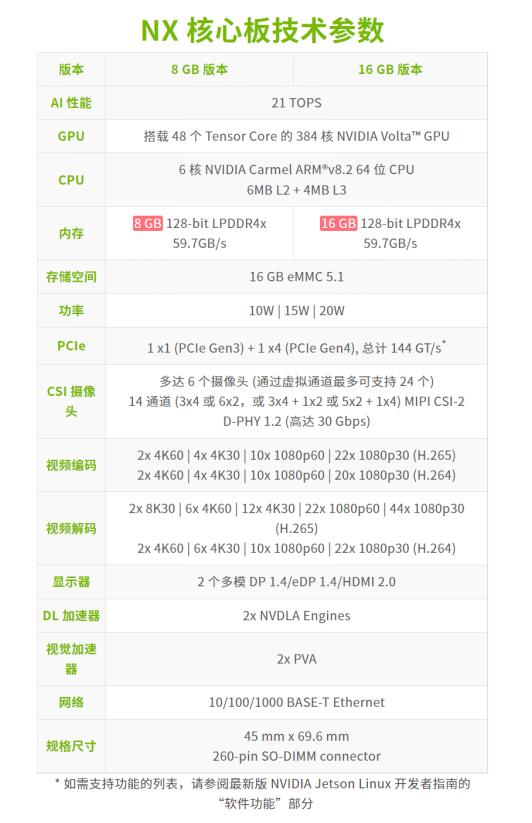

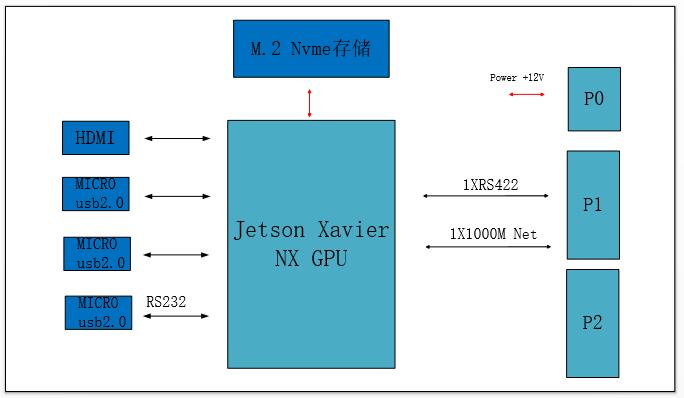

一、产品概述       基于3U VPX的 Jetson Xavier NX GPU计算主板，是AI 人工智能的低功耗计算平台，是LINUX环境下软件开发等的理想工具，拥有VPX标准连接器和特性的接口。  二、板卡原理框图   三、板卡外扩功能 P0接口 电源输入 +12V，板卡总功耗60W以内 P1接口 1路RS422接口，一路Gigabit Ethernet 前面板接口 MICRO USB2.0接口2个；HDMI接口1个； TYPE-C调试接口一个 板内外扩 1路M.2 存储 1TB固态硬盘 四、核心板技术规格   五、VPX接口引脚定义 P0连接器管脚接口信号定义 　 G F E D C B A 1 +12V +12V +12V NC NC NC NC 2 +12V +12V +12V NC NC NC NC 3 NC NC NC NC NC NC NC 4 NC NC GND NC GND SYSRESET# NC 5 GAP GA4 GND 3V3_AUX GND NC NC 6 GA3 GA2 GND NC GND GA1 GA0 7 NC GND NC NC GND NC NC 8 GND GND PWR_BTN GND GND FORCE_RECOVERY* GND   P1连接器管脚接口信号定义 　 G F E D C B A 1 NC GND RS422_1_T- RS422_1_T+ GND RS422_1_R- RS422_1_R+ 2 GND NC NC GND NC NC GND 3 NC GND NC NC GND NC NC 4 GND NC NC GND NC NC GND 5 NC GND NC NC GND NC NC 6 GND NC NC GND NC NC GND 7 NC GND NC NC GND NC NC 8 GND NC NC GND NC NC GND 9 NC GND NC NC GND NC NC 10 GND NC NC GND NC NC GND 11 NC GND LAN1_TRD1- LAN1_TRD1+ GND LAN1_TRD0- LAN1_TRD0+ 12 GND LAN1_TRD3- LAN1_TRD3+ GND LAN1_TRD2- LAN1_TRD2+ GND 13 NC GND NC NC GND NC NC 14 GND NC NC GND NC NC GND 15 NC GND NC NC GND NC NC 16 GND LAN1_Link# LAN1_Active# GND NC NC GND 引脚说明： ● +12V：电源； ● GND：电源地； ● 3V3_AUX：辅助3.3V电源； ● SYSRESET#：复位信号； ● GA0～GA4、GAP：槽位识别信号； ● LAN1_TRD0+ ～ LAN1_TRD3+、LAN1_TRD0- ～ LAN1_TRD3-、LAN1_Link#、LAN1_Active#：千兆以太网信号； ● NC：悬空。 ● PWR_BTN:在禁止上电的情况下。短接PWR_BTN和GND板卡执行开机。可通过电阻配置和取消功能 ● FORCE_RECOVERY*:需要烧录系统的时候，短接 FORCE_RECOVERY*和GND上电开机。可通过电阻配置和取消功能 ● RS422:RSS422信号可通过焊接芯片和不焊接取消 六、3U VPX板卡结构             ● 标准加固3U VPX 4HP结构，含导冷板、锁紧条等。             ● 模块尺寸：3U VPX。             ● 重量要求：≤500g。             ● 颜色要求：本色导电氧化。             ● 锁紧条型号： HLK20-115-05-M2.5             ● 把手型号：冷板加工   外观图如下：   七.工作环境            ● 电源供电：P0引入12V DC单电源供电。            ● 功耗：小于等于20W            ● 工作温度： -25°-80°            ● 结构：导冷结构，4HP
