关系模式图(EER Diagram)的导出方法

关系模式图的一般导出方法是：建立数据库模型->建立图表->导出图表

下面说明MySQL Workbench 8.0 CE和Navicat for MySQL 11.0.9导出的具体操作方法

MySQLworkbench：

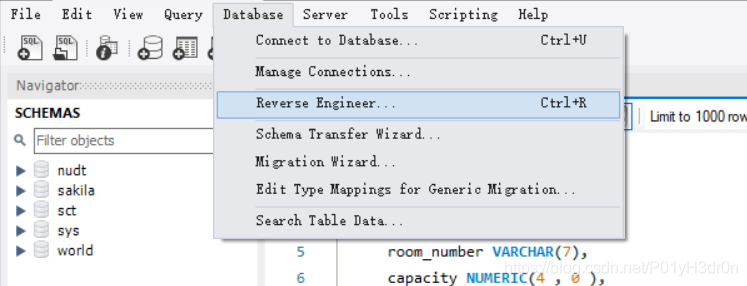

database选项卡->reverse engineer

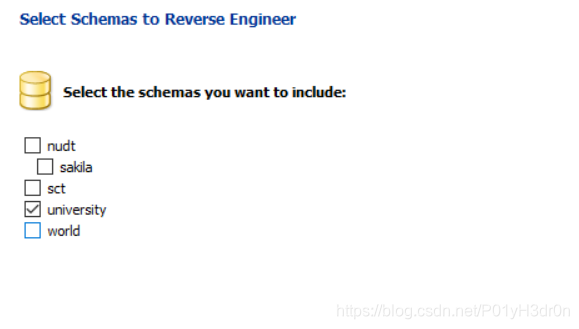

到这一步时选择要建立模型的数据库

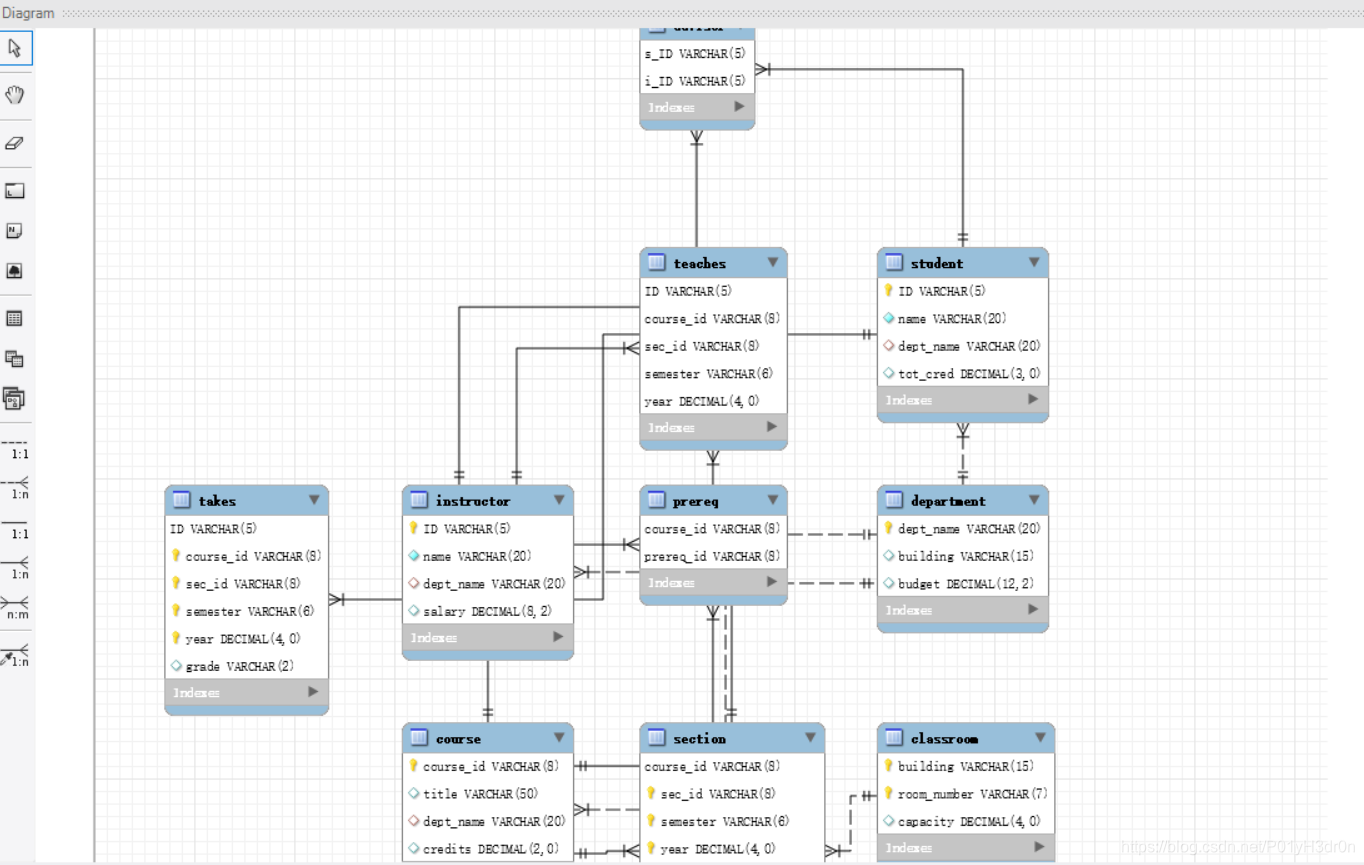

一路继续，完成后可以看到EER关系图

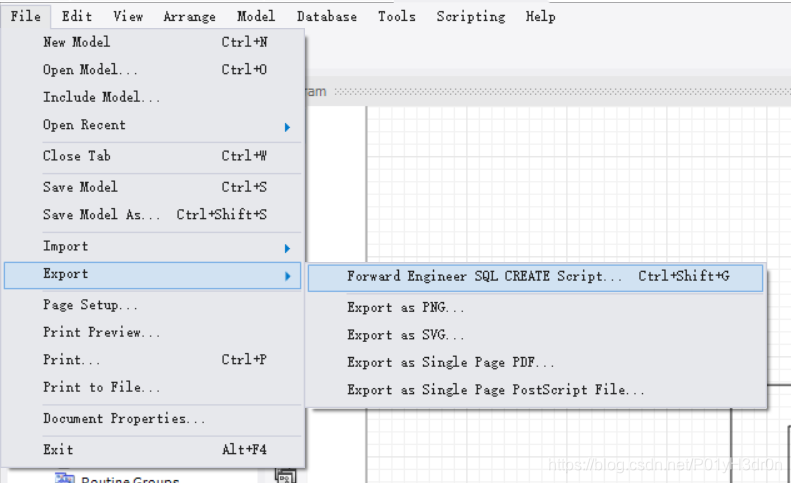

这里建议通过移动各表的位置调整一下图的美观程度。导出时点File->Export，下四个选项分别是保存为PNG图片格式、保存为SVG矢量图格式、保存为PDF文档格式、保存为PS页面描述脚本格式。

Navicat for MySQL：

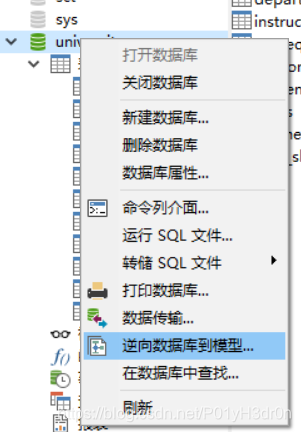

右键要导出的数据库，选择“逆向数据库到模型”

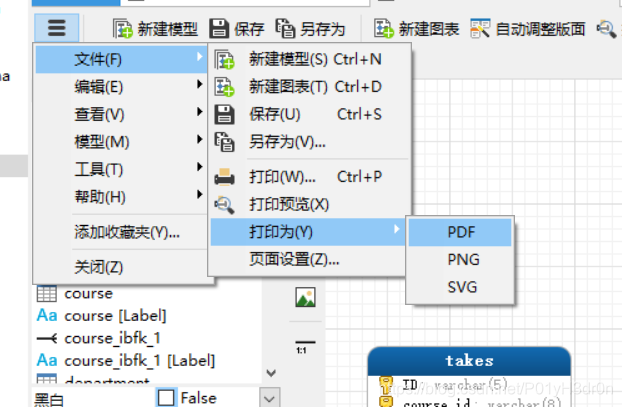

在右侧生成图表后，从菜单->文件->打印为中选择导出格式

三个格式与MySQLworkbench的前三个相同。

另外，模型除了可以导出关系模式图以外还有许多方便的功能，比如更改外键、更改主键等，十分方便，之后再另文总结。但是要注意在模型中的更改数据并不会反馈到数据库中，所以模型只是一个辅助，不能用来代替sql命令。
