Altium net has no driving source问题

最新推荐文章于 2023-06-21 09:46:21 发布
最新推荐文章于 2023-06-21 09:46:21 发布
阅读量6.4k 收藏 12
点赞数 2
分类专栏： Altium Designer 文章标签： css html
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/PANJUN1229/article/details/120573476
版权

1、原因是由于元器件的管脚带有输入、输出、电源等属性，不能直接相连，不然在编译时会报出net has no driving source的警告。

2、解决办法

可以按照管脚的实际对应关系设置管脚属性，输入、输出或者I/O表示双向以及电源、三态等等，如使用这种方法最好在建立元器件库时对各个管脚进行设置。

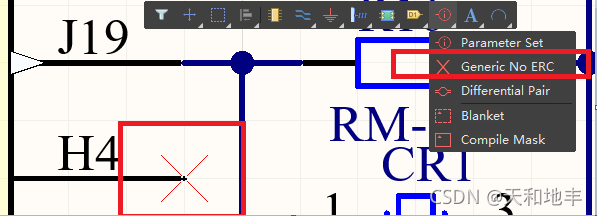

可以在管脚位置直接放置一个Generic no ERC标识

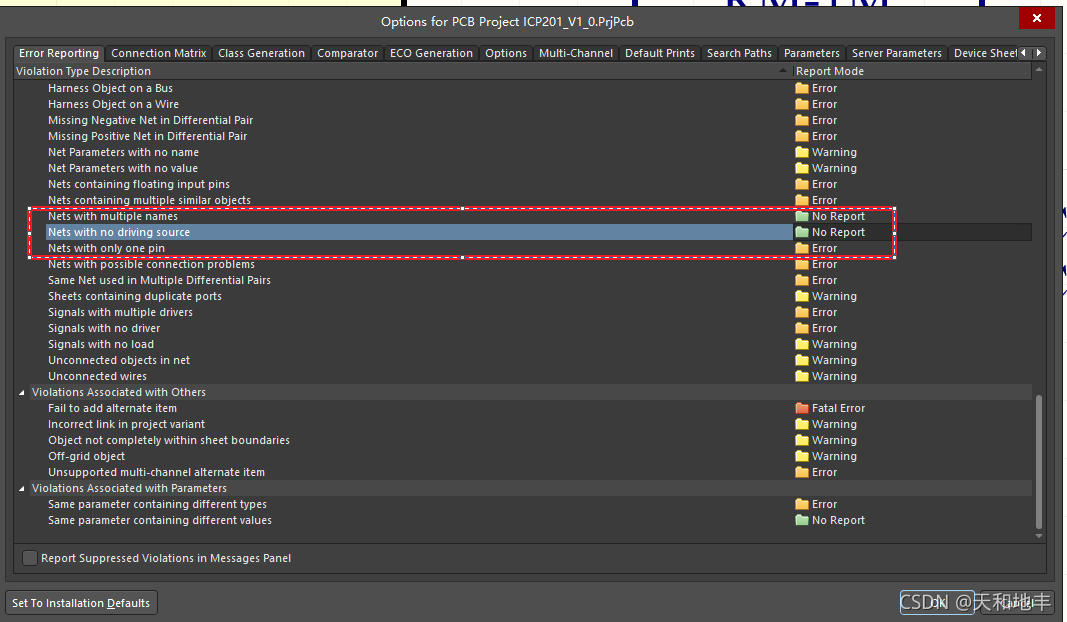

也可以在project option中将这个警告进行忽略
