1.电路设计方案

1. 电路部分

1.1总体方案框图

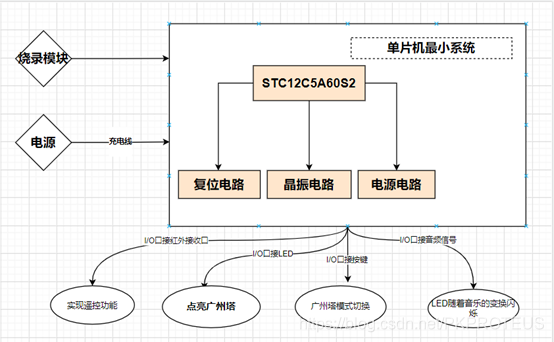

图1.1为本项目硬件电路总体方案框图。仪器主要的工作流程如下：给单片机上电，STC12C5A60S2单片机最小系统板正常工作，其中单片机内部已烧录好了程序，所以单片机上电后程序正常运行，外界LED用于显示，红外线用于遥控调整LED闪烁速度，按键用于切换一般模式和音频功能

图1.1 总体方案框图
 
1.2 核心器件选型

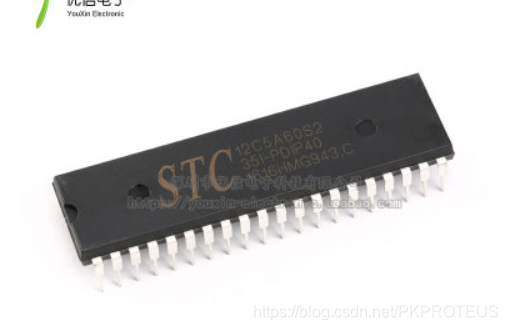

图1.2为STC12C5A60S2系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机。它是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍。内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/S),针对电机控制，强干扰场合。

图1.2 STC89C52RC

1.3外围器件

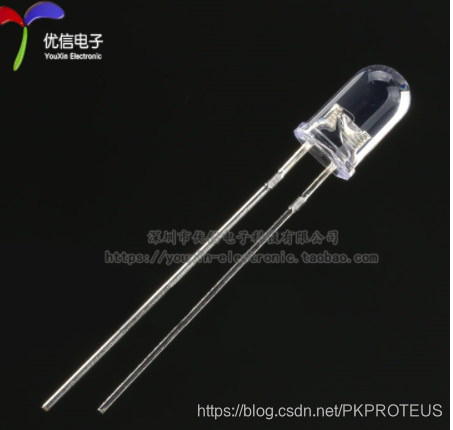

图1.3为LED实物图，这款是七彩LED，颜色随着电压电流的变化而变化绚丽多彩，最大工作电流20mA，工作电压3.0-3.4V，单片机完全可以将齐点亮，每个LED最大功率0.06W，实测使用时电流大概在3-4mA,功率在10mW，使用起来很安全。

图1.3 LED实物

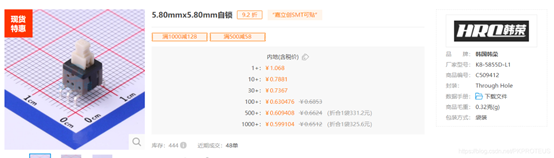

开关：图1.4为六脚自锁开关，可以用一直保持开端断开和连接的状态。六脚开关（六脚自锁开关）也就是我们说的双刀双掷开关，引脚共2排，每排3个引脚，中间一根是公共端，对应他左右2个脚一个常开一个常闭，另外一排和这个一样，常开对常开，公共点对公共点，常闭对常闭，但是是完全独立的2组，除非你在PCB上将他们连接起来才是通的。在我们的板子上按下去是导通，不按下去是断电.

图1.4六脚自锁开关

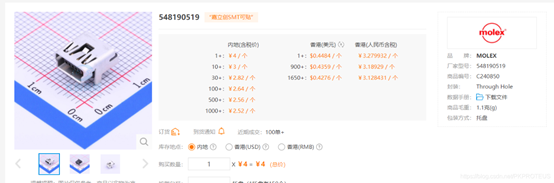

图1.4电源接口：MiniUSB，又称迷你USB，是一种USB接口标准，USB是英文UniversalSerialBUS的缩写，中文含义是“通用串行总线”，是为在PC与数码设备间传输数据而开发的技术。

图1.4电源接口

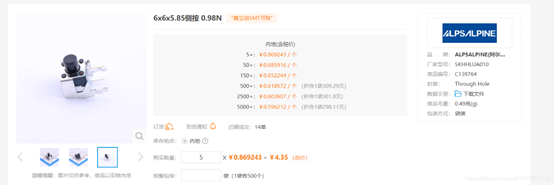

图1.5卧式开关 在广州塔里面我是开关用于模式转换

图1.5卧式开关

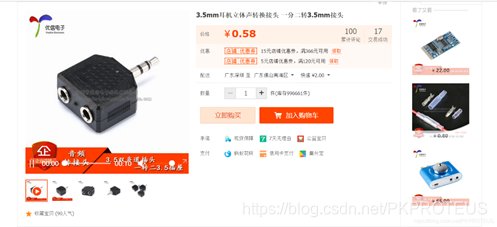

图1.6 为3.5mm立体声转换接头一分二接头，一端接广州塔，一端接音响

图1.6立体声转换接头一分二接头

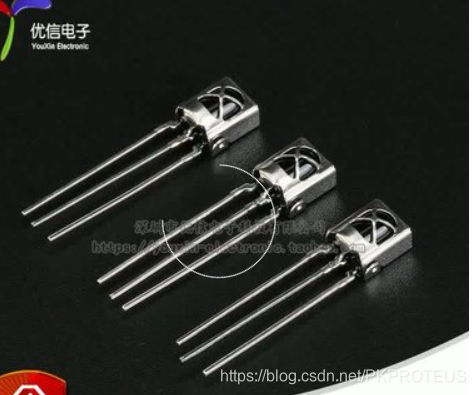

图1.7红外线接头 ，用于遥控

图1.7红外线接头

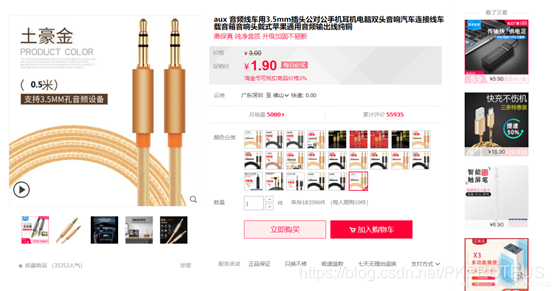

图1.8为双公头音频线，用于链接一分二接头和音响

图1.8为双公头音频线

图1.9 Mini USB转音频线和USB电源线

图1.9 Mini USB转音频线和USB电源线
