医院信息系统（HIS）作为现代医疗机构信息化建设的核心组成，深度整合了医疗服务链条中的医患管理、诊疗流程、数据交互等核心环节。在HIS系统中，门诊医生站系统是一个集成度高、功能全面的核心模块，覆盖挂号、收费、排班、医生工作台等关键环节，直接影响医院日常运营效率与患者就医体验。

本文通过一个高保真门诊医生站原型案例进行解析，拆解各模块的功能设计与页面结构，为有医疗系统原型设计需求的产品经理提供实战参考。

以下分享一个医院信息系统（HIS）中门诊医生站原型的案例，核心模块包括：门诊挂号、预约管理、门诊收费、门诊医生工作台、门诊排班、系统维护等。该原型在页面元素、信息架构、交互设计上均达到了高保真精细化水平，拥有完整的页面流程闭环和详实的备注说明，业务逻辑清晰合理。

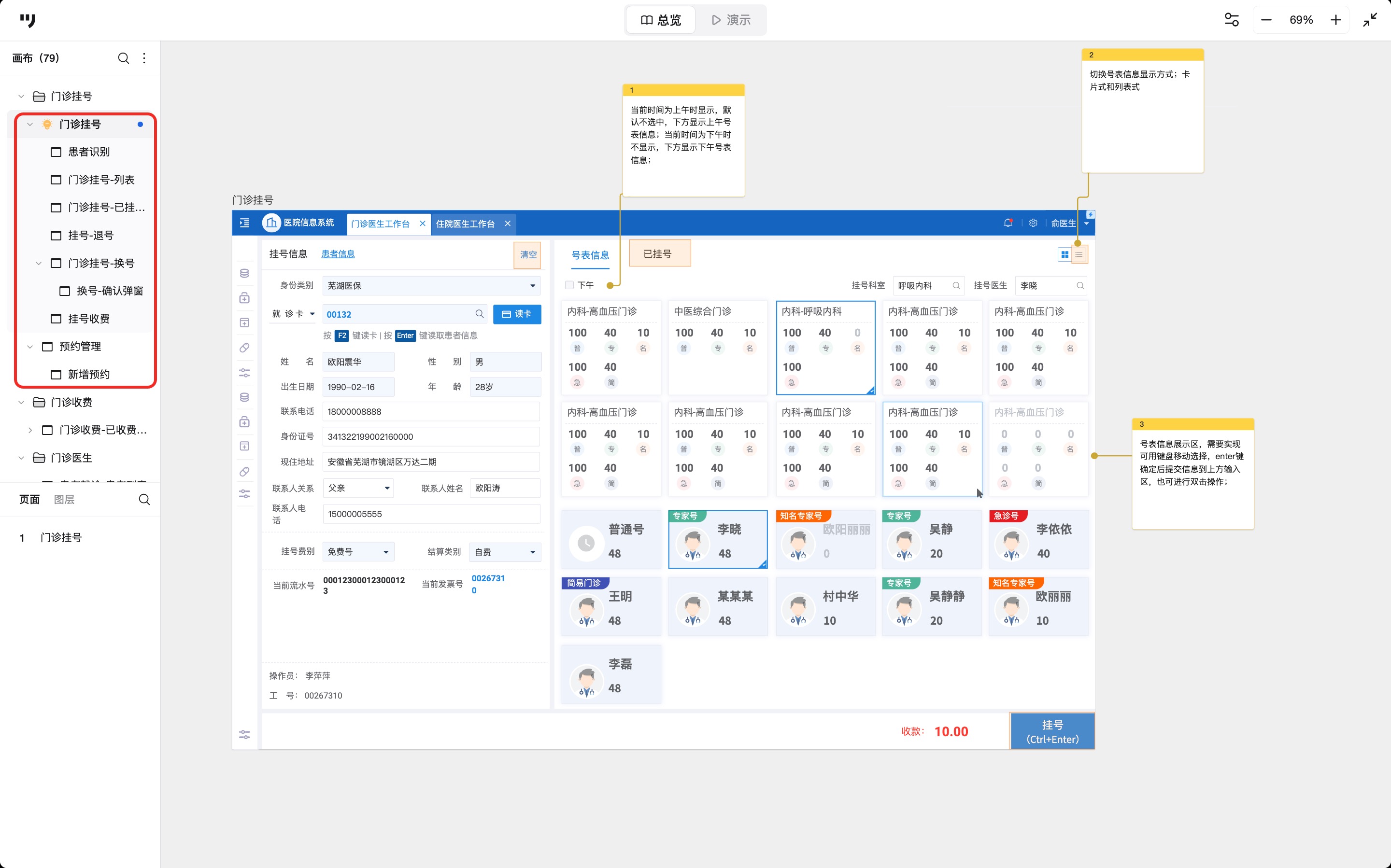

门诊挂号模块需支持患者识别、基本信息录入、挂号信息查询及号源展示等核心功能。此原型中挂号页面以4:6比例布局，左侧为挂号信息录入区，右侧为号表信息与挂号操作区。具体设计亮点如下：

值得参考的是，在挂号信息录入版面设置清空按钮，读卡快捷键提示等，显著提升使用便利性；号表信息设有快捷搜索框，挂号信息可按卡片式或宫格式展示，自由切换查看。

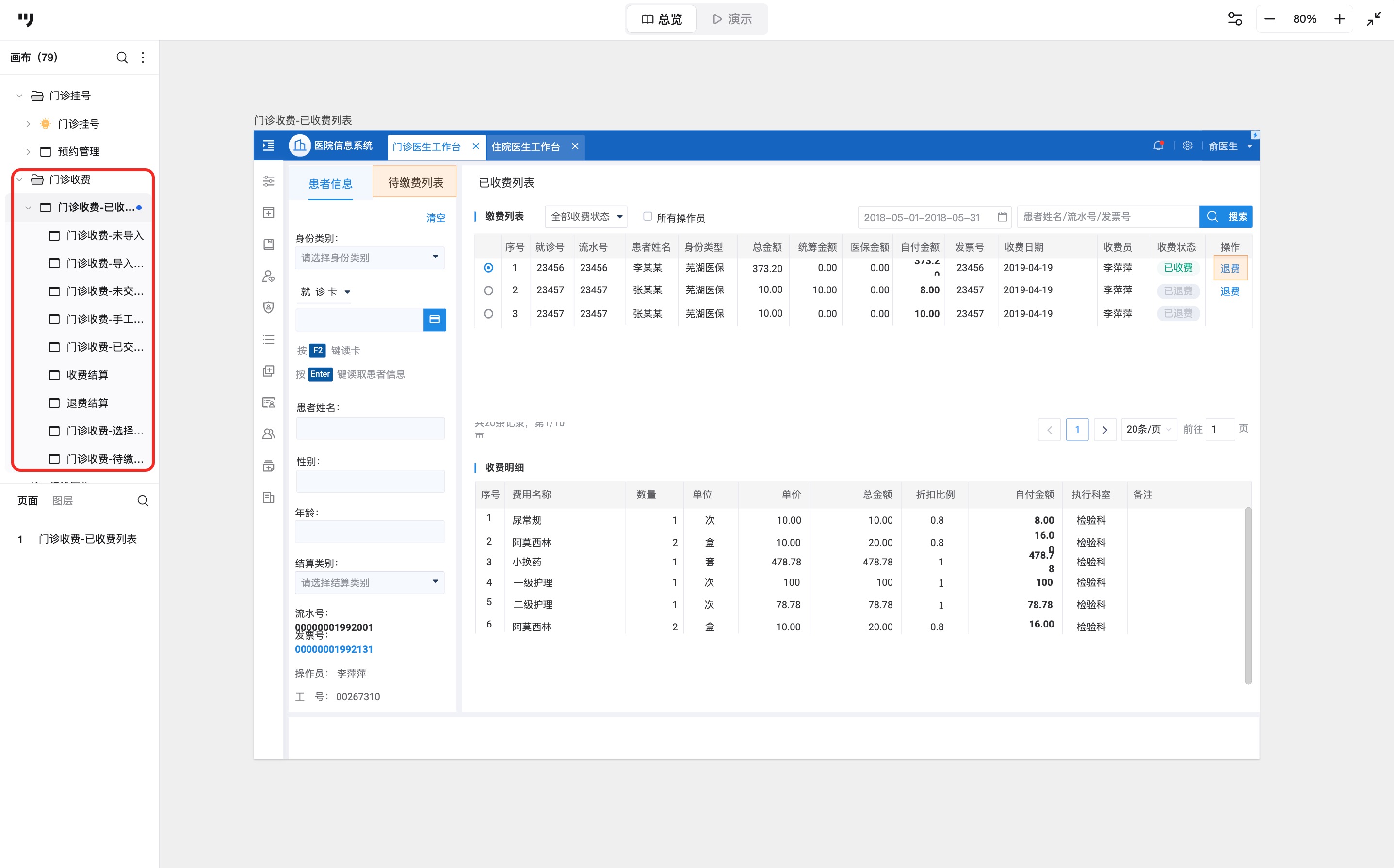

门诊收费模块承载着患者信息、患者缴费、明细查询、手工划价、人工收款等功能，是门诊流程中非常重要的环节。此页面采用2:8比例布局，左侧用于患者身份确认，右侧为收费明细和缴费列表：

整体结构清晰，交互流程闭环，覆盖了收费操作的全流程，真正做到“一站式缴费”。

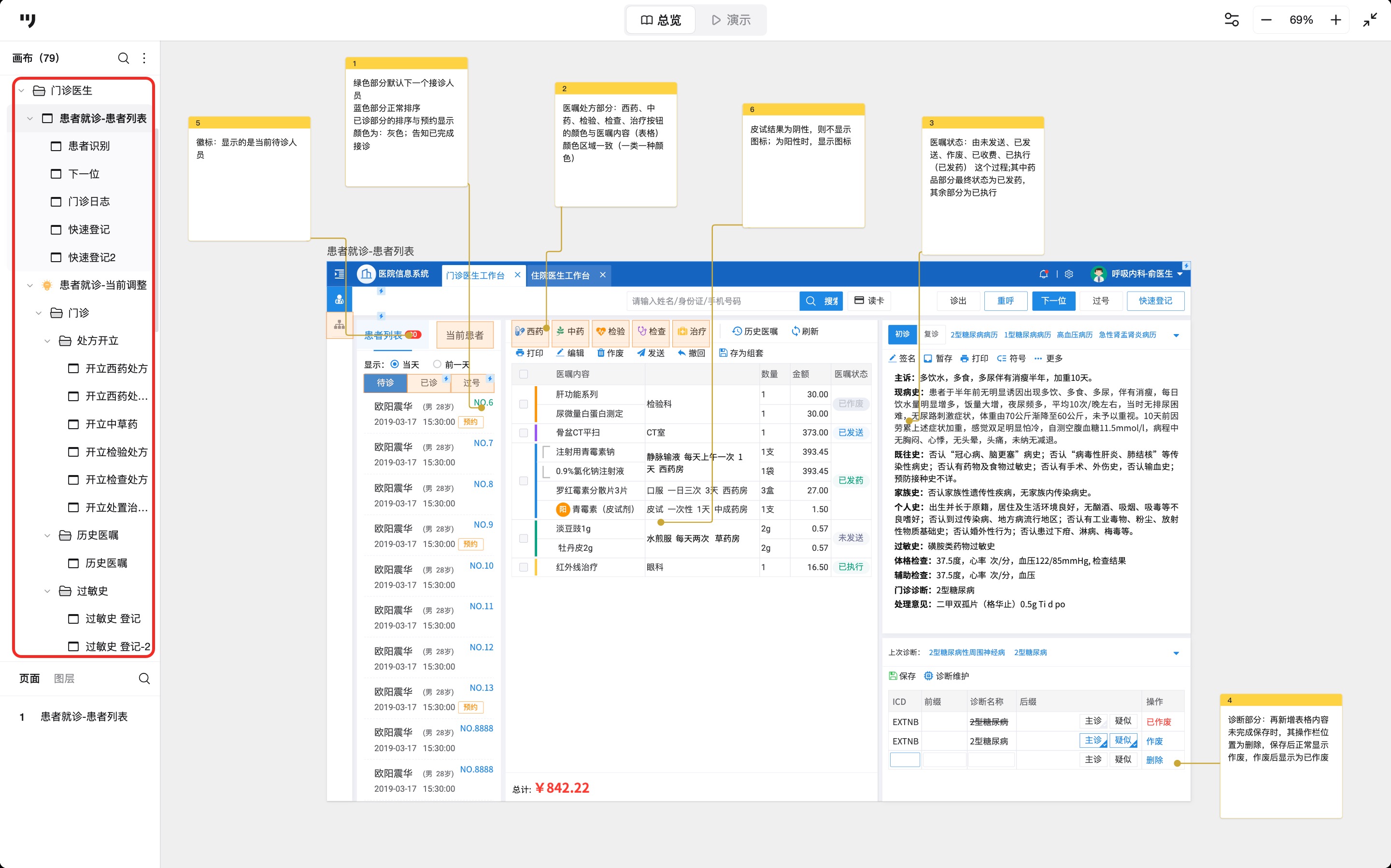

门诊医生工作台是医生高频操作的界面，集成就诊管理、开立医嘱、电子病历书写、检验结果查看等功能。该模块界面布局合理，信息层级分明，保障医生操作流畅高效。

页面顶部：

页面左侧：

页面中部及右侧：

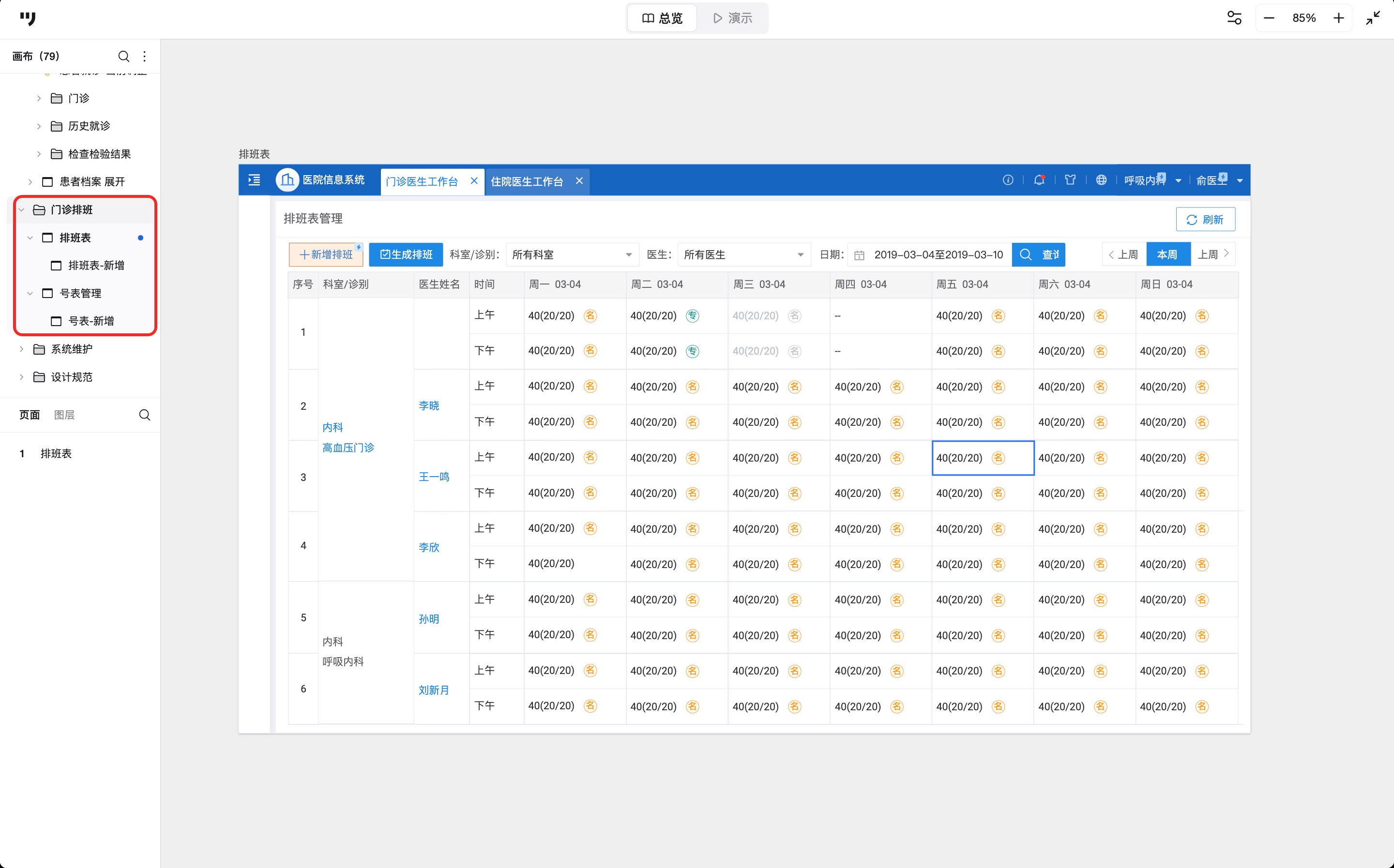

门诊排班模块功能相对简洁，主要包含四大功能：筛选、查询、新增、生成。

整个模块界面直观简洁，操作流程顺畅，非常适合医护相关人员快速配置和维护。

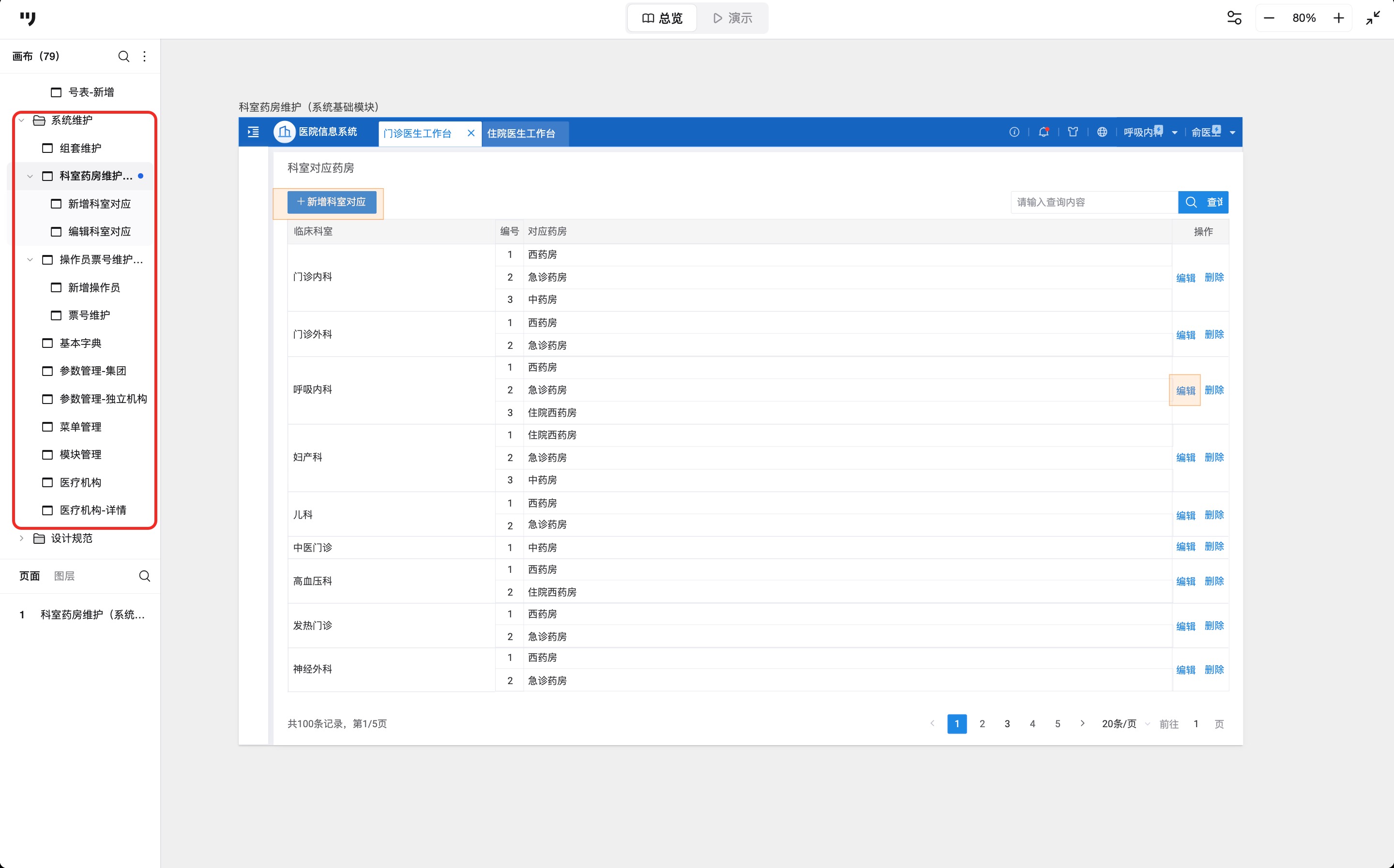

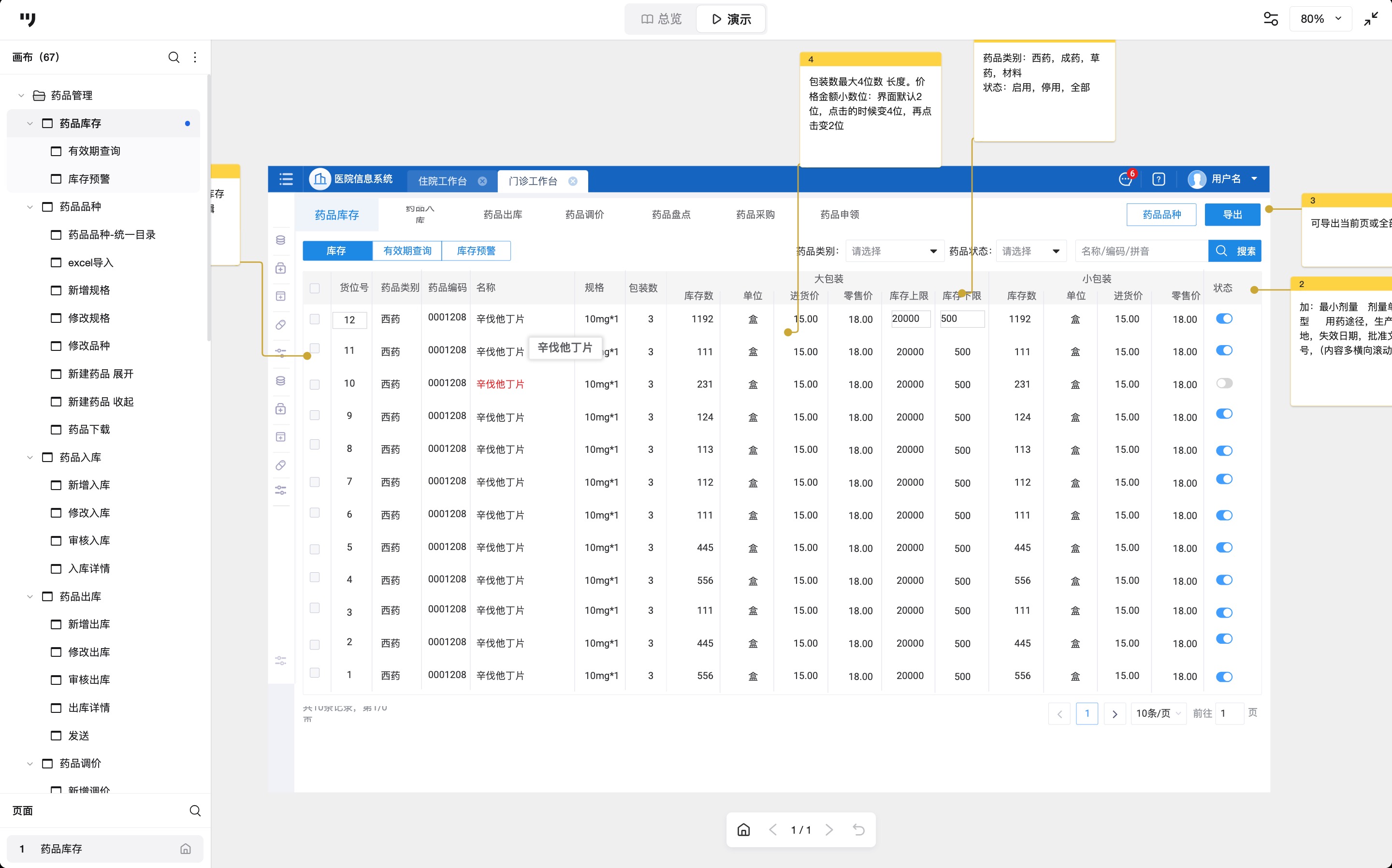

系统维护是后台管理功能的集合，包含药品组套、科室药房、发票处理、基本字典、医疗机构信息管理等子模块。功能入口统一为简洁的按钮样式，便于管理员快速定位操作；该模块虽非一线操作界面，但设计也高度重视可维护性与操作效率。

医疗信息系统的原型设计不仅要还原业务流程，更要关注用户操作习惯与信息呈现逻辑。以下是制作HIS类原型时应重点考虑的几个方面：

场景驱动设计思维：医疗系统原型设计应从实际诊疗场景出发，贴合医生、护士、挂号员等不同角色的操作需求，避免纯粹的功能堆砌；
模块划分合理清晰：将复杂系统按模块拆解，确保每个页面聚焦一个主业务流程，每一功能区独立完整，页面逻辑清晰，便于后期扩展与开发落地；
高频操作便捷化：对读卡、挂号、缴费等高频动作，设计快捷键、自动填充、批量处理等交互方式，减少重复劳动；
信息层级可视化：合理分配页面结构区域，可采用左右布局、标签切换等方式展示多类数据，确保高频信息优先展示，次要信息按需加载，避免用户信息过载；
注重交互与引导：每个页面的跳转路径应前后连贯，形成“操作-反馈-返回”的完整闭环，避免流程中断；原型中可加入基础交互说明、操作提示、流程箭头，提升原型的演示效果和沟通效率。
