上位机软件界面设计指南：模块化思维+原型工具赋能快速落地

引言

在工业自动化领域，上位机系统是连接物理设备与数字世界的桥梁。面对能源管理、智能制造等多样化场景，如何快速搭建上位机原型？本文就以模块化设计思维为核心，结合原型工具的高效赋能，来拆解上位机软件界面设计的全流程框架，实现从概念到落地的跨越。

一、上位机原型的通用框架

上位机系统虽然行业差异显著，但是核心功能模块确是高度复用的。那么基于模块化设计思维，可拆解为以下8大通用模块：

模块	核心功能	设计要点

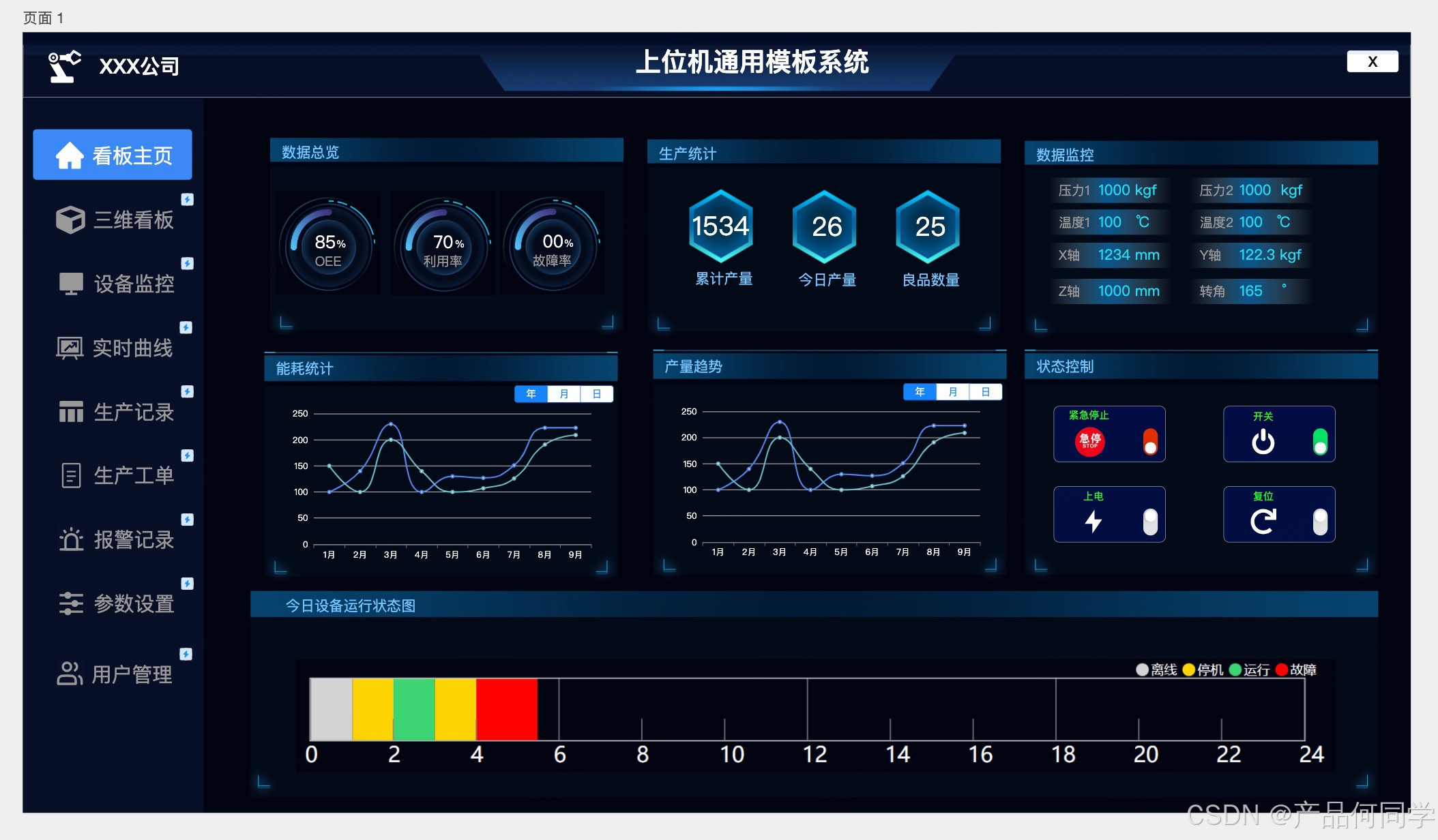

监控看板	实时展示设备OEE、生产进度等核心指标	采用卡片式布局，支持动态刷新（如利用工具内置数据绑定功能）

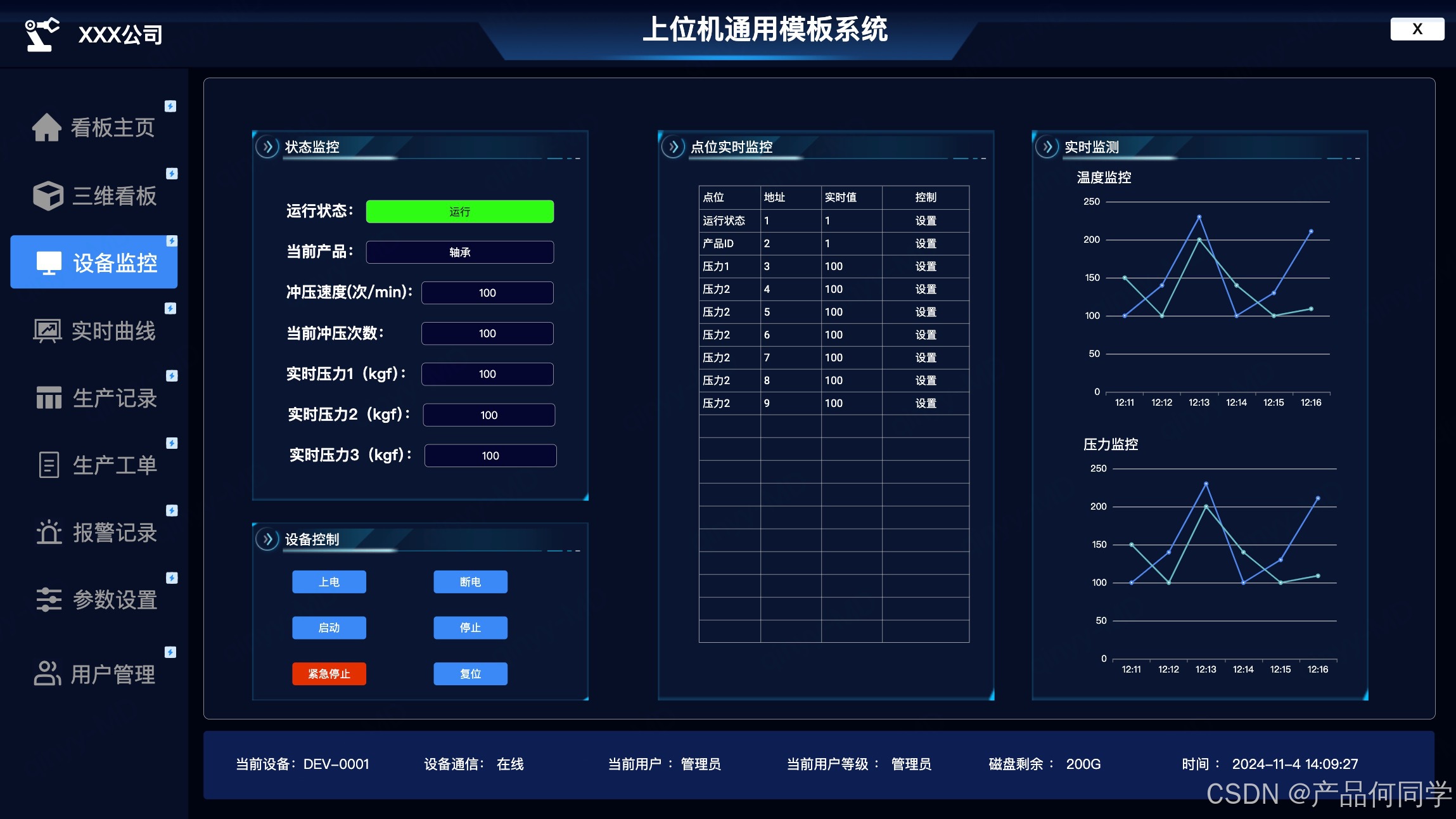

设备监控	查看设备运行参数（温度、电压等）	SVG设备拓扑图+状态指示灯（可复用工业图标库）
生产记录	存储工单执行日志、操作记录	分页表格+多条件筛选（支持Excel数据导入模拟）
实时曲线	动态展示传感器数据趋势	多通道叠加对比+历史回放（需适配高刷新率）
生产工单	任务分配、报工反馈、进度追踪	状态机设计+扫码录入（移动端适配）
报警记录	分类记录设备故障与工艺异常	分级告警（红/黄/绿）+声音提示（设置触发逻辑）
参数设置	配置阈值、通信协议等系统参数	权限隔离（管理员/操作员）+输入验证
用户管理	角色权限分配与操作审计	RBAC模型+操作日志追踪

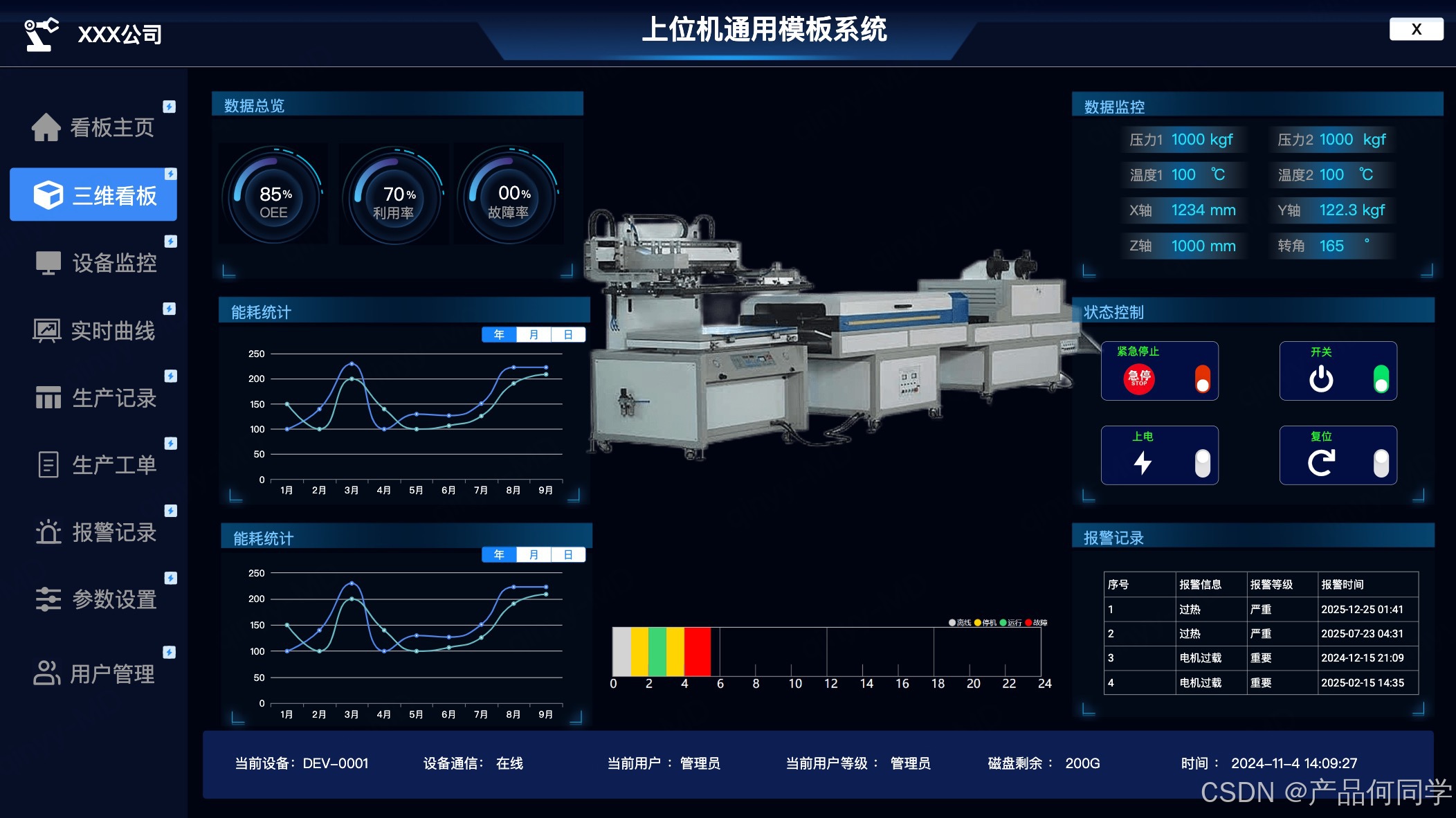

上位机原型界面示意图

二、上位机界面核心设计原则

1. 分层设计：逻辑清晰的界面架构

• 数据层：实时采集设备数据（比如Modbus/TCP协议）
• 展示层：可视化设计（图表/仪表盘）
• 交互层：操作入口与反馈机制（如弹窗提示、按钮状态）
  工具应用：通过“动态组件”功能，可快速实现数据绑定与状态切换，例如用“自动刷新”模拟实时数据更新。

2. 四维体验优化法则

• 视觉降噪：深色背景+ 同屏不超过3种主色
• 操作防错：危险操作二次确认（如弹窗+密码验证）
• 响应速度：数据刷新频率≤500ms（利用工具的“交互动画”模拟延迟效果）
• 扩展预留：采用12栅格布局，预留空白功能区（通过“母版”功能统一管理）

3. 跨端适配策略

• 桌面端：上位机界面布局三栏式（导航区+工作区+辅助区）
• 移动端：折叠菜单+手势操作（使用工具的“自适应布局”功能一键适配）

三、3步快速搭建上位机原型

步骤1：模块拼装

• 选择模板：复用“上位机”素材模板，留下可利用框架
• 拖拽组件：调用工业图标（如PLC）快速构建设备框架图。

步骤2：交互闭环

• 定义路径：报警触发→弹窗提示→工单暂停→故障处理（通过“交互流程图”可视化逻辑）
• 模拟数据：用Excel导入或JSON文件模拟实时数据（支持Modbus/TCP协议格式）

步骤3：协作验证

• 团队评审：通过“在线评审”功能收集团队反馈（标注问题点+优先级）
• 版本管理：使用“历史版本”功能回溯设计变更，避免需求反复。

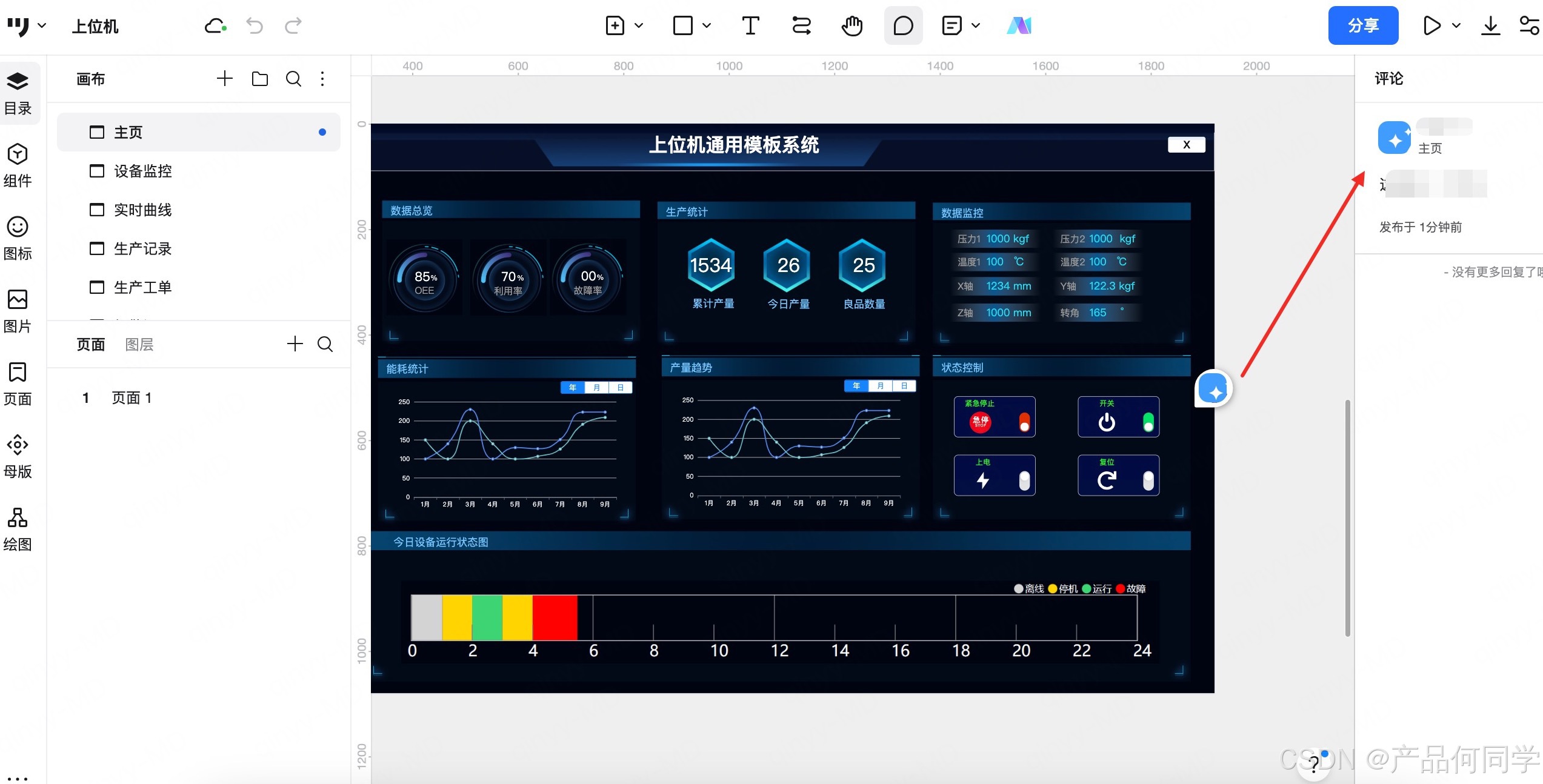

四、工具实战技巧：以墨刀为例

1. 高效复用资源

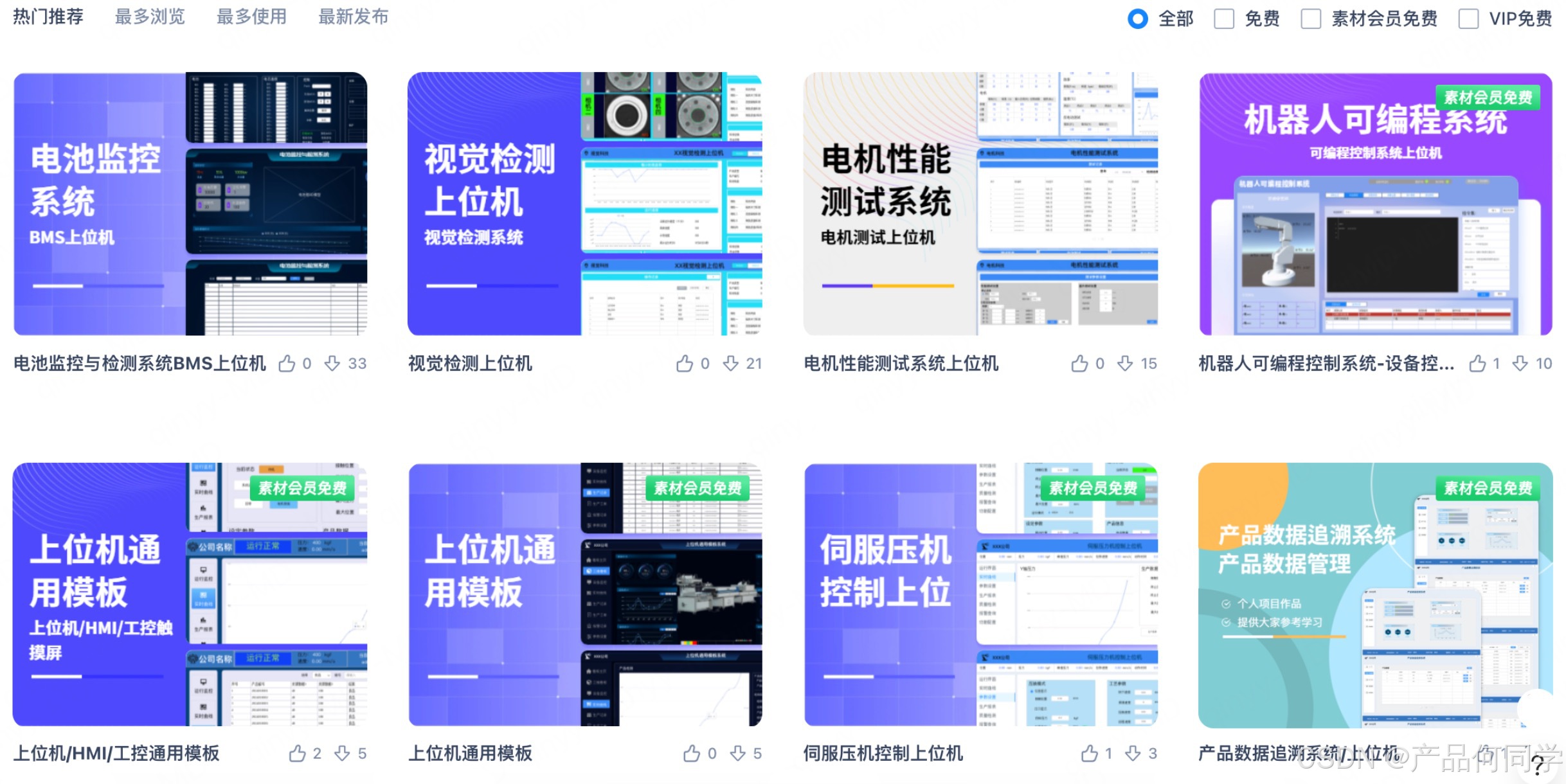

• 从素材广场搜索“SCADA”“上位机”等关键词，直接复用专业组件。
• 将常用控件（如报警灯、数据表格）保存为“个人库”，跨项目复用。

2. 交互逻辑仿真

• 用“状态切换”模拟设备运行/停止/故障三种状态。
• 为按钮添加“点击动效”（如按下态+成功提示），提升操作真实感。

3. 多端适配验证

• 使用“预览模式”查看不同分辨率下的显示效果（4K大屏→Pad→手机）。
• 导出HTML文件进行真机测试，验证触控操作的流畅性。

结语

上位机界面设计可以通过模块化拆解+工具赋能实现高效落地，利用墨刀、Axure等原型设计工具的素材广场模板、交互逻辑设计和协作功能，可快速构建专业完整原型，节省大量界面设计时间。 个人见解经验不足，欢迎一起分享经验！
