智慧工厂数据可视化大屏｜高保真原型制作教程与案例分享

引言

近年来，越来越多工厂建设智慧化监控中心，将“可视化数据大屏”作为生产管理的中枢神经，实时掌握生产状态、设备运行情况和人员分布等数据。

智慧工厂可视化大屏能够将海量数据（如设备状态、生产进度、能耗监测等类数据）整合，直观地呈现在一块屏幕上，帮助管理者快速做出决策，提升生产效率和质量管控能力。本篇文章将带你了解并掌握智慧工厂可视化大屏原型设计的核心设计准则，并在第二部分拆解一个来自墨刀素材广场的高保真原型，手把手教你制作流程。

智慧工厂可视化大屏高保真原型案例

一、智慧工厂大屏原型设计准则

1.布局与颜色

大屏的整体风格一般为营造专业且具有科技感的视觉效果，合理的布局能让用户快速捕捉重点信息。

• 大屏色调：通常以深色系为主，如深蓝、深灰或接近黑色背景，能有效减少视觉疲劳，突出图表和关键数据。
• 信息分层：按照“主次”原则来排布信息，常用的布局比例约为 6:4 或 7:3。例如：

• • 左中右分区：中间大面积展示核心数据，两侧均衡布置次要信息
  • 左右分区：左侧或右侧展示重点内容，侧边小面积补充信息或趋势
  • “L” 型主区：左下或右下大块主展示区，四周均匀环绕辅助图表

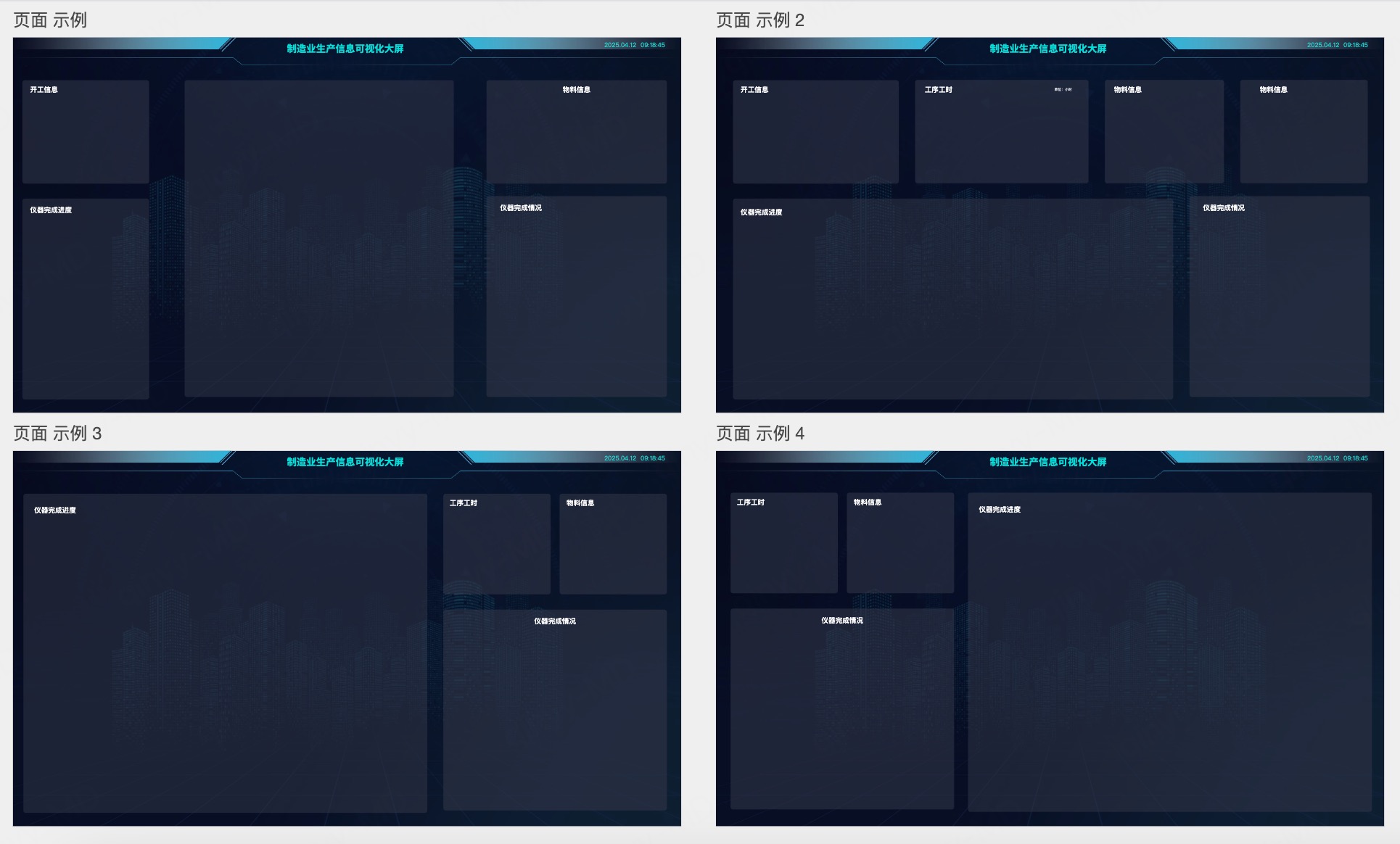

常见的工厂可视化大屏布局分区

2.数据可视化

数据可视化大屏的核心在于将大量数据通过图表、表格、地图等多种形式生动呈现：

• 基础图表：柱状图、折线图、饼图，适合展示常规对比、趋势和占比。
• 高级图表：散点图、气泡图，用于多维度数据分析；
• 特殊图表：三维漏斗图、仪表盘、渐变堆积面积图等，可用于展示转化流程和指标完成度以及累积趋势。

注意：同一页面内各个组件尽量保持配色、字体以及线条等组件具有一致协调性。

常见的数据可视化大屏图表组件

3.动态化展示

为了使大屏效果更生动直观，动态展示是不可或缺的，想要实现动态化，可以通过以下的方式：

• 基础动效：为图表加载、数字滚动、指示器闪烁等添加组件的进场出场等动效；
• 状态切换：利用原型工具的“动态组件”功能，一处组件可展示多种状态，如设备在线/离线、计划完成/未完成等效果。

动态化数据大屏一般用于产品经理为客户演示汇报，能够使原型设计更加出彩，接下来将展示动态化组件的创作过程。

二、智慧工厂数据可视化大屏教程

下面以某制造业工厂生产信息大屏为案例，通过三个技巧详细说明如何绘制可视化大屏原型。（原型工具以墨刀为例）

1.确认布局

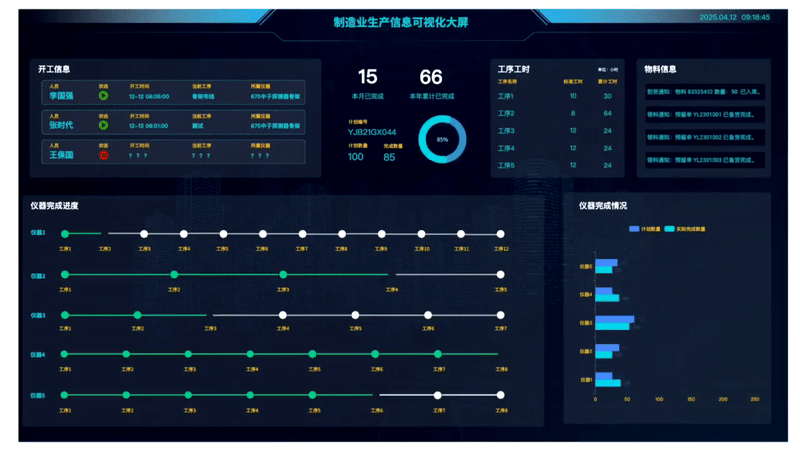

首先要确定大屏的整体框架与信息分布。该大屏主要包含以下几大模块：生产信息数据汇总（月度/年度）、开工人员信息、工序工时、物料信息、仪器完成进度、仪器完成情况。

其中仪器完成进度作为主要信息展示占据左下方较大位置，生产信息汇总的数据和图表要更加明显突出，因此区别于其他统一背景。

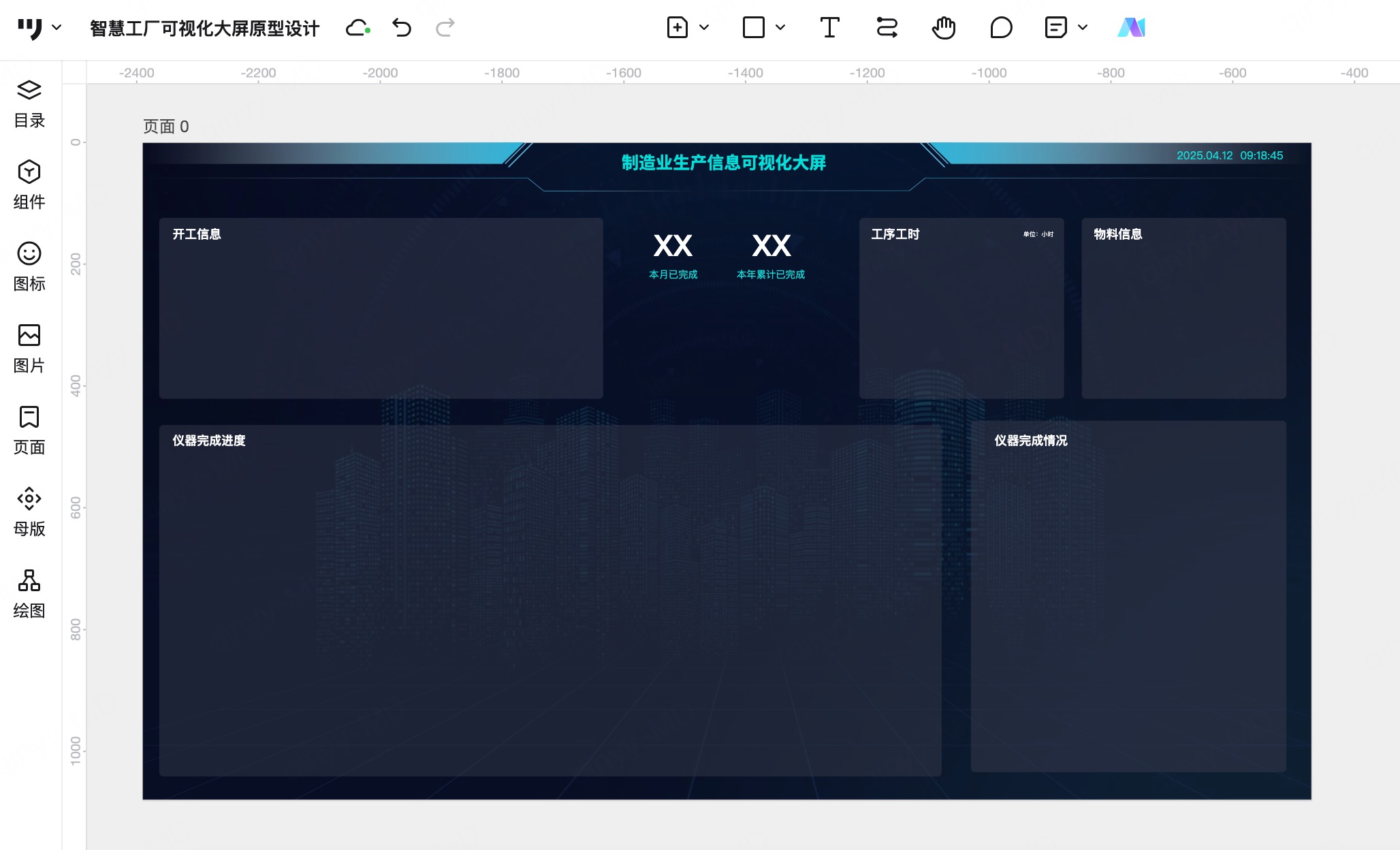

可视化大屏布局和内容框架确定

2.添加组件

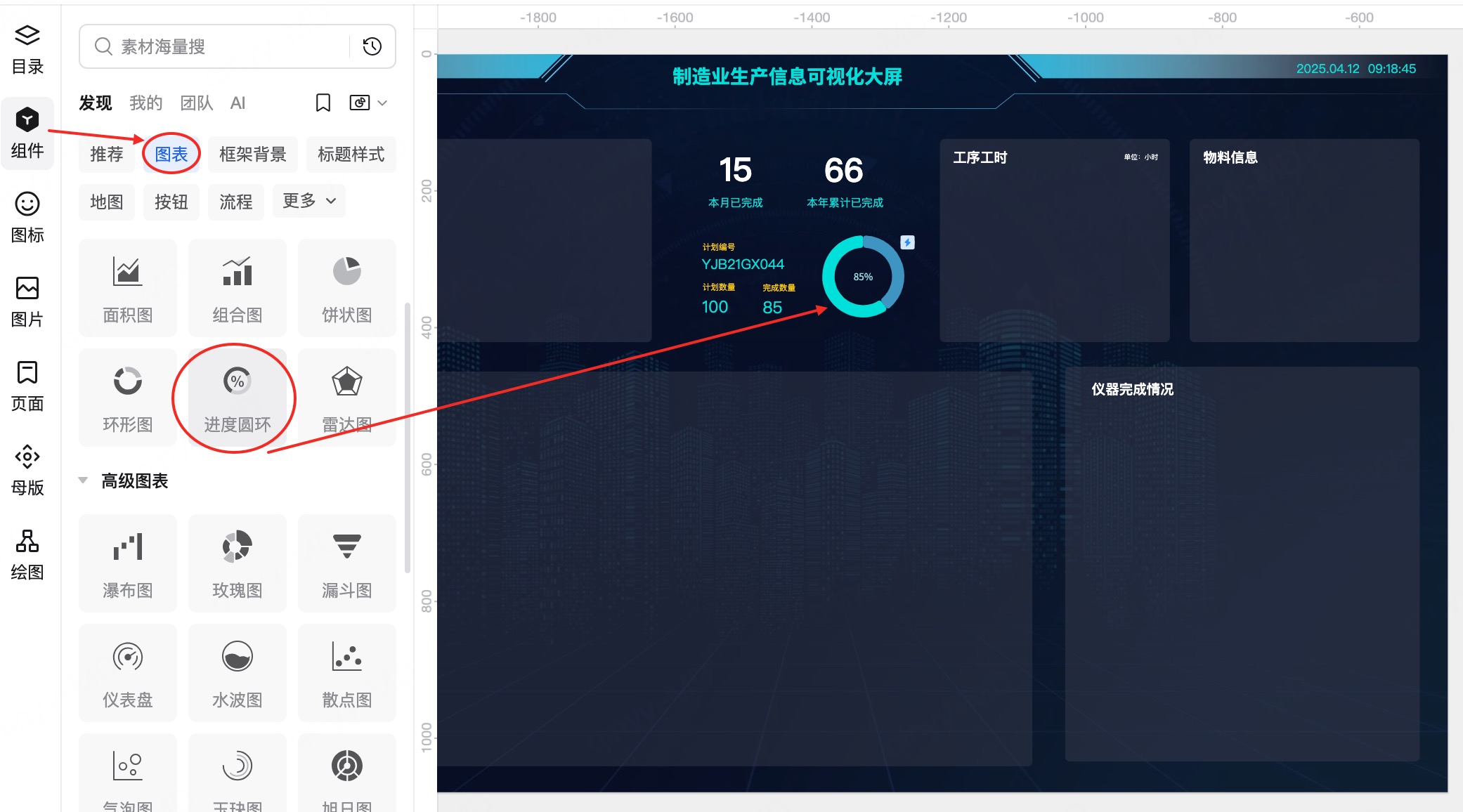

• 以信息汇总模块为例，在侧边栏选择组件→图表→进度圆环，拽进原型后选择与文字信息相匹配的进度值，来展示完成进度。

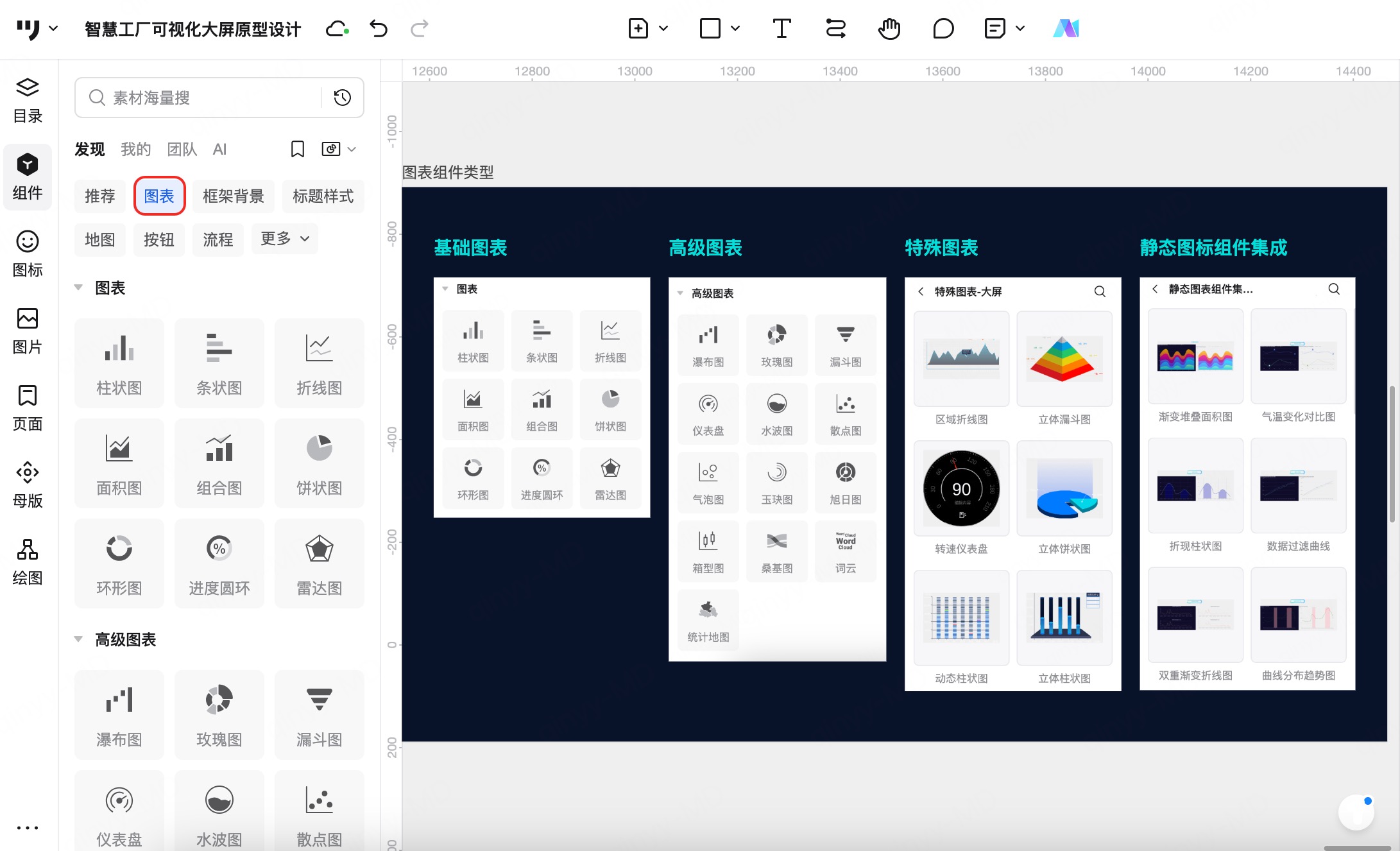

找到适合的图表组件拖拽进页面

• 以仪器完成情况模块为例，在侧边栏选择组件→图表→条状图，拖入页面中双击组件，修改图表上的数据、颜色，来展示不同仪器的完成情况，让效果呈现更加真实。

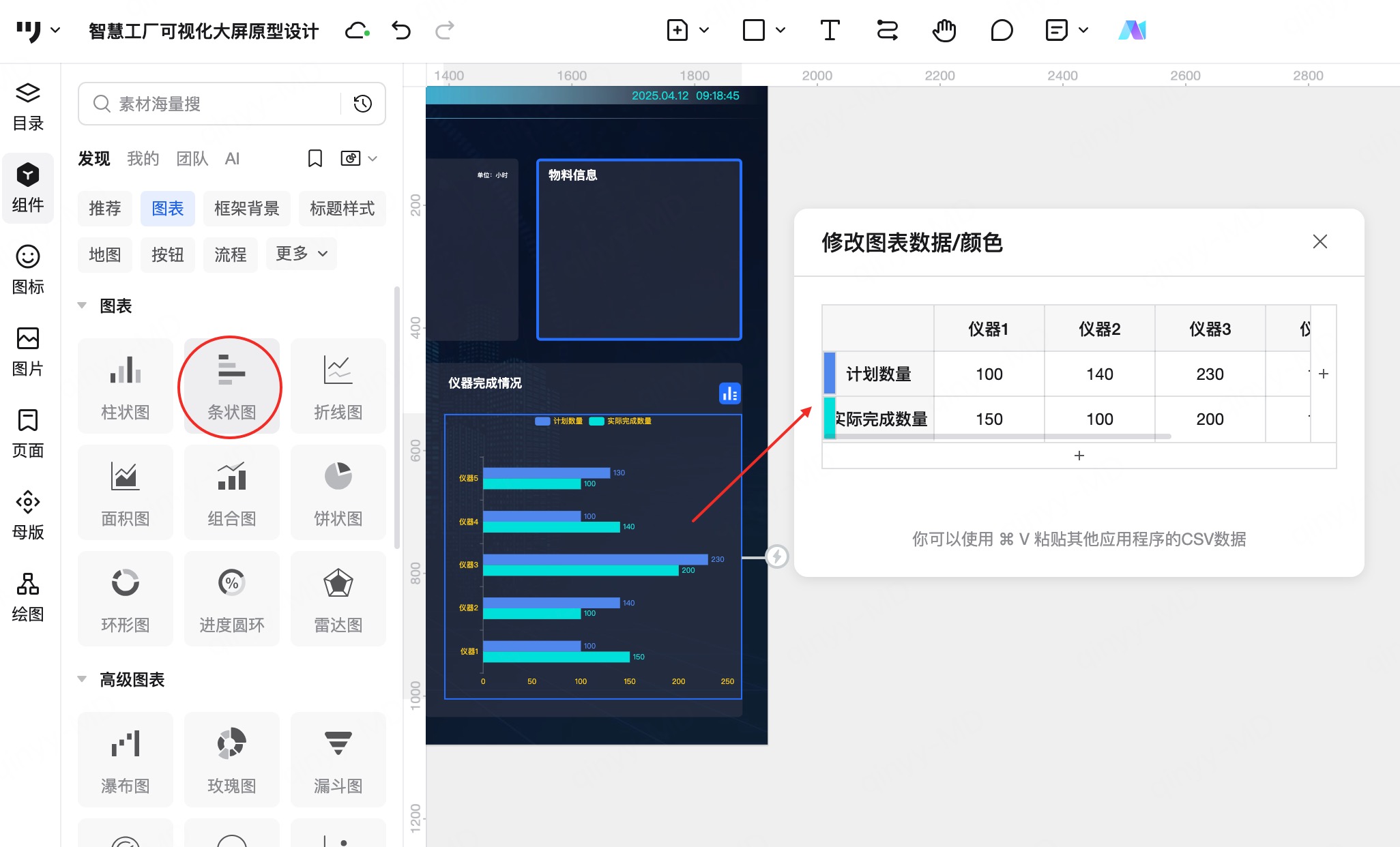

添加图表后可双击修改图表数据颜色

按照相同的流程，使用表格、文字、矩形等图表和元素，快速搭建剩余板块。

3.动态组件

为了避免页面中重复堆叠类似内容，通过动态组件功能可以实现状态切换。

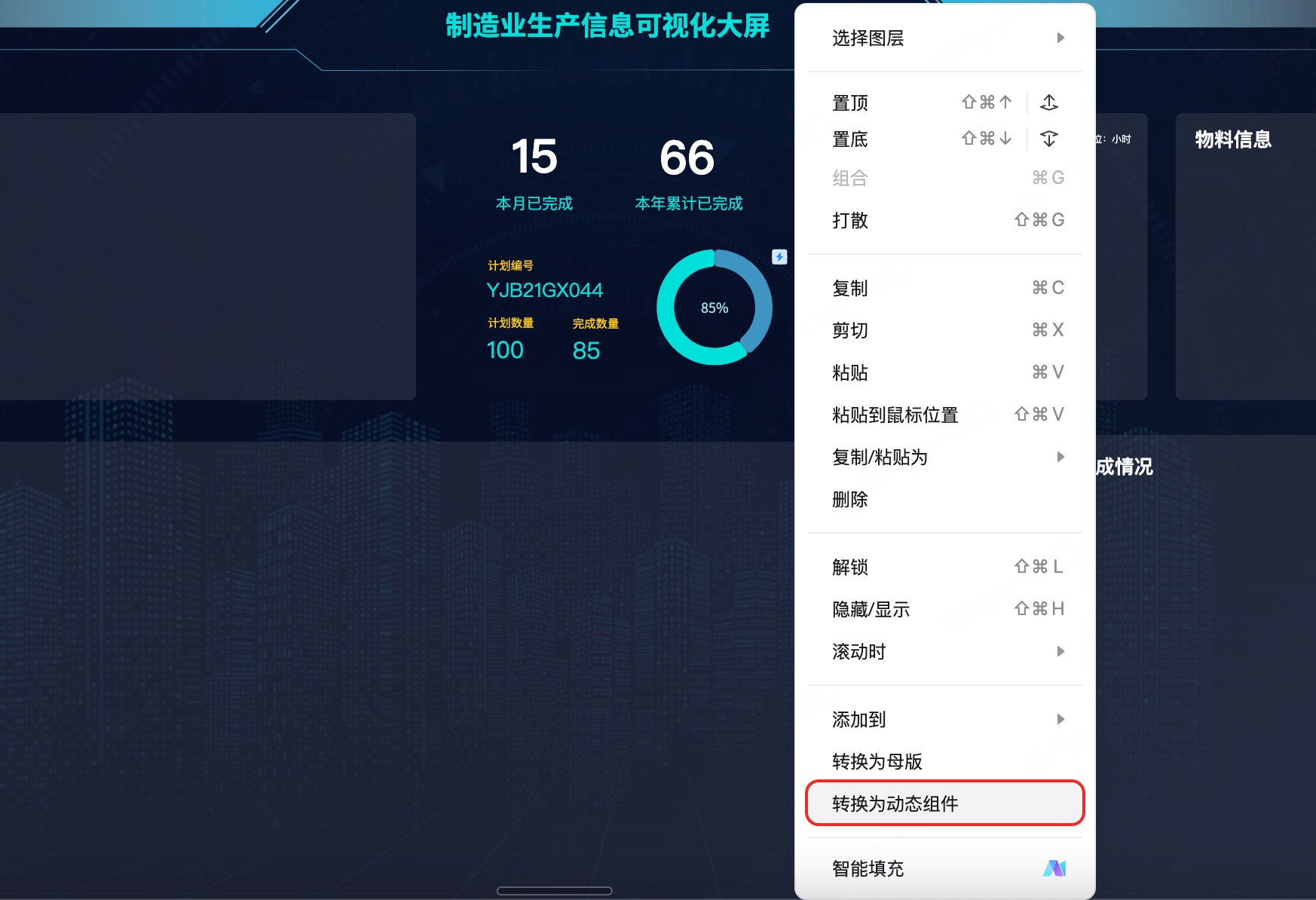

• 右键点击将整个组件转换为动态组件；

将需要变换状态的组件转换为动态组件

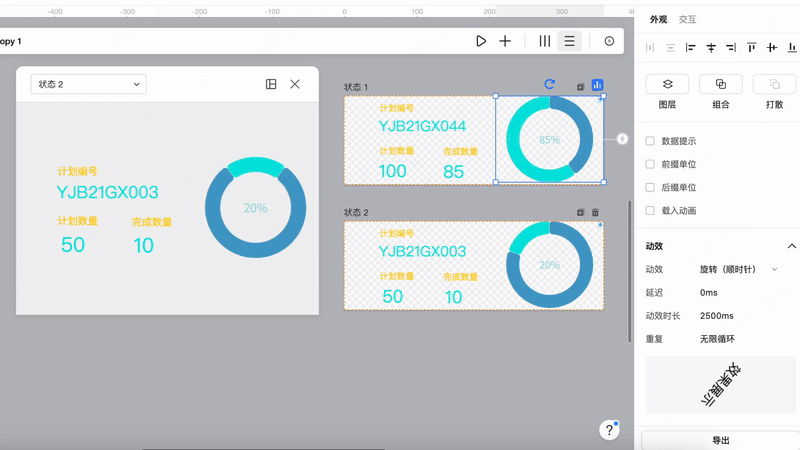

• 在动态组件编辑区，复制出第二个状态，调整完成度数据；
• 为两个状态中的进度圆环组件添加“旋转”动效
• 设置状态切换交互行为（拖拽连线交互：载入时——切换组件状态）

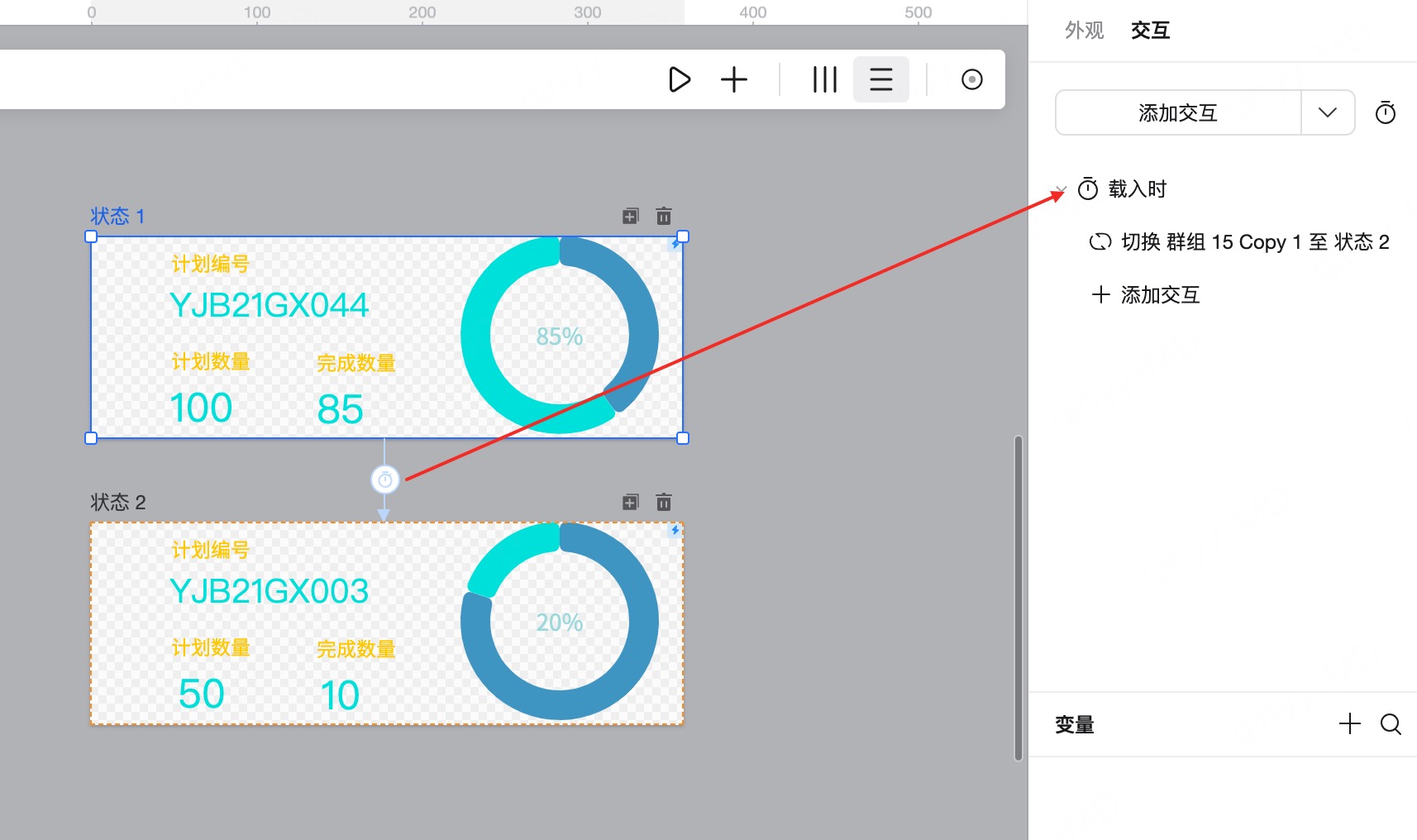

设置状态切换交互行为

• 预览效果：设置完成可在页面中直接预览，状态切换成功且带有动效。

页面中直接预览动态组件效果

其他需要状态变化的图表同理操作，通过动效和交互的设置，让可视化大屏更加灵动。

三、智慧工厂可视化大屏原型案例

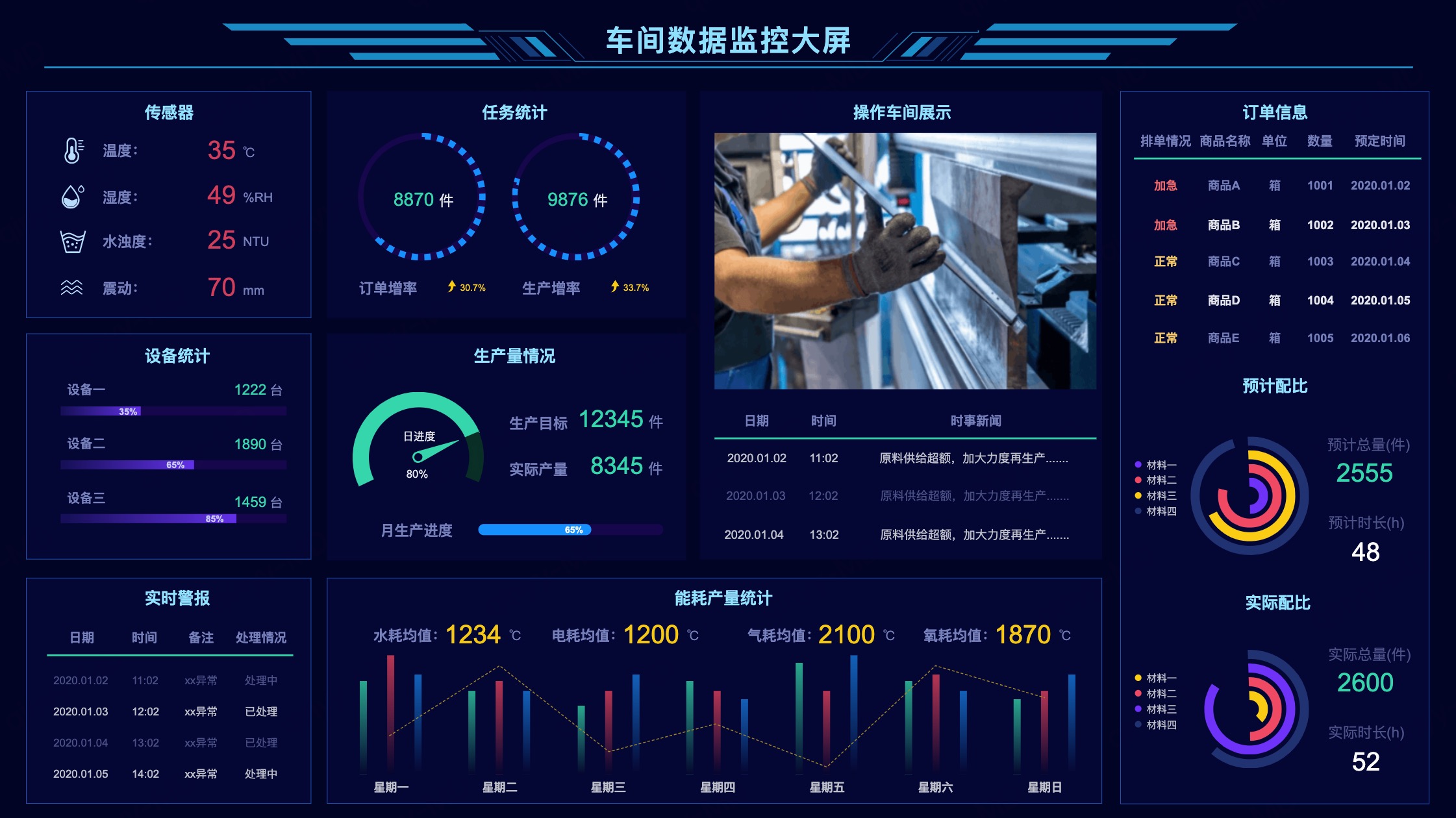

除了以上举例的智慧工厂可视化大屏原型设计技巧，在日常项目中，你可以通过素材广场寻找更贴合自己使用的高保真原型模板案例、页面组件，快速导入原型页面中进行二次修改复用。以下几个案例值得参考：

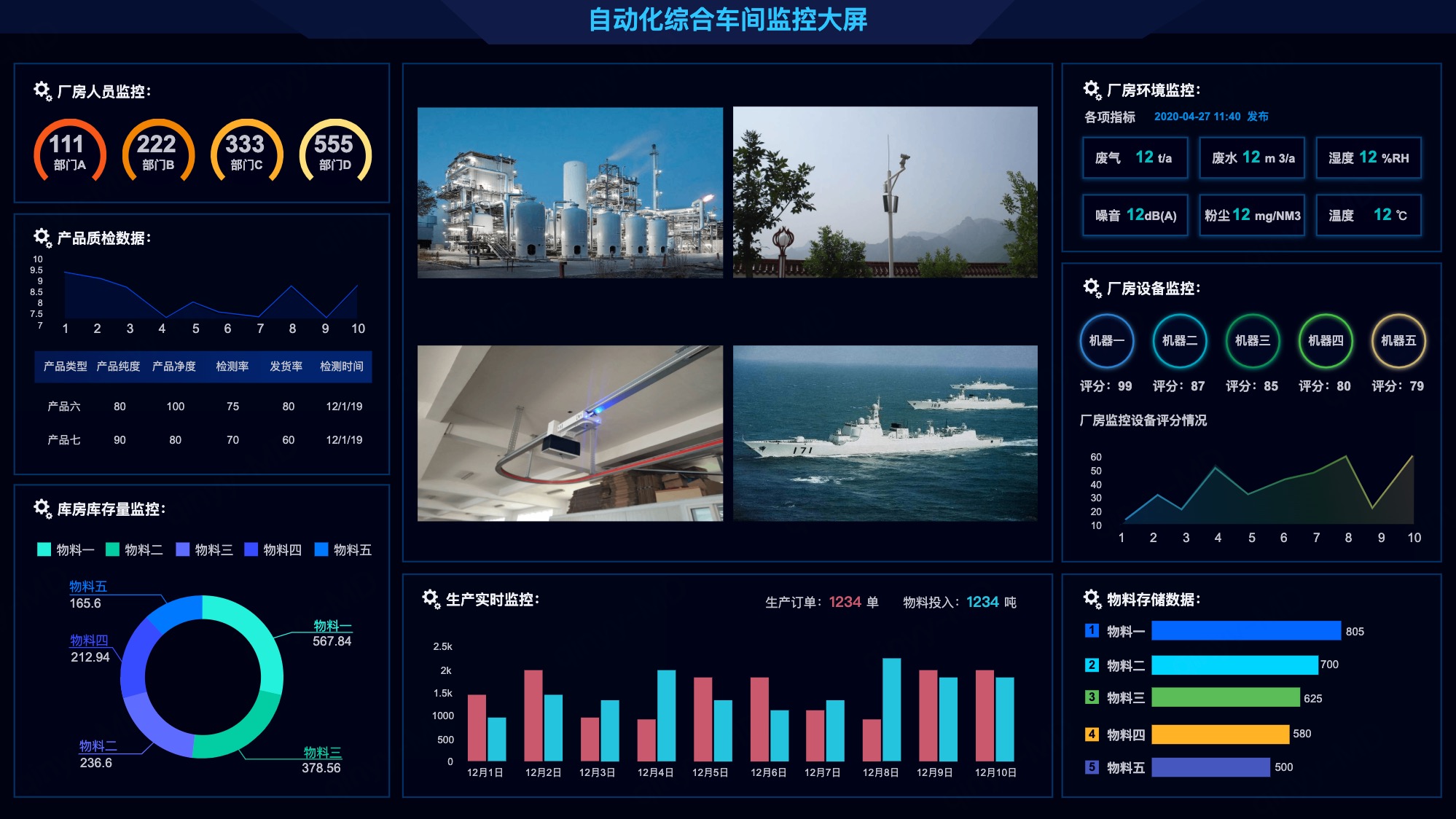

1.自动化综合车间可视化大屏

2.车间数据可视化大屏

3.安全生产智能监管可视化大屏

注：以上案例均来源墨刀素材广场，非作者本人原型作品，仅供分享学习使用。

结语

希望本文通过详细的解析和教程，能够帮助更多产品经理掌握“智慧工厂”数据可视化大屏「高保真原型图」的制作方法。如果你有更多想法和经验，欢迎在评论区一起交流！
