示波器探头的选型与应用差异解析

在电子测量领域，高压差分探头与传统无源探头作为两类基础测量工具，其技术特性和应用场景存在显著差异。本文从测量原理、系统适配和信号处理三个维度进行对比分析。

一、信号拾取机制的差异
传统无源探头采用单端测量架构，通过BNC连接器直接接入示波器输入通道，构成信号端与参考地之间的电位测量系统。这种结构在低频段（通常<50MHz）表现出良好的信号保真度，其内置的10:1衰减网络可将输入阻抗提升至10MΩ级别，有效降低对被测电路的负载效应。

高压差分探头则采用差分输入拓扑，具备正负双信号通道，通过专用差分放大器实现两路信号的矢量运算。其核心指标共模抑制比（CMRR）可达80dB以上，能有效消除高达±2000V的共模干扰。这种架构特别适用于功率电子领域中的浮地系统测量，如三相逆变器母线电压检测。

二、系统安全性能比较
在高压测量场景中，传统探头存在显著安全隐患。当测量超过400Vpeak的浮地信号时，单端探头的地线回路可能形成过电流通道，不仅可能损坏测试设备，更存在触电风险。某电源厂商的测试数据显示，在380VAC工业电源测试中，使用单端探头导致设备短路的概率高达12%。

高压差分探头通过隔离变压器和光纤传输技术实现输入输出端的电气隔离，典型隔离耐压可达2500Vrms。其独特的衰减网络设计（100:1或1000:1）可将千伏级电压信号安全转换至示波器的输入范围，同时保持0.5%以内的线性度误差。

三、高频信号处理能力
在高速数字电路测试中，差分探头的性能优势更为突出。其带宽指标可达6GHz以上，上升时间小于100ps，能够准确捕捉纳秒级的瞬态过程。相比之下，传统无源探头在测量500MHz以上信号时，由于传输线效应和寄生电容的影响，波形失真度可能超过30%。

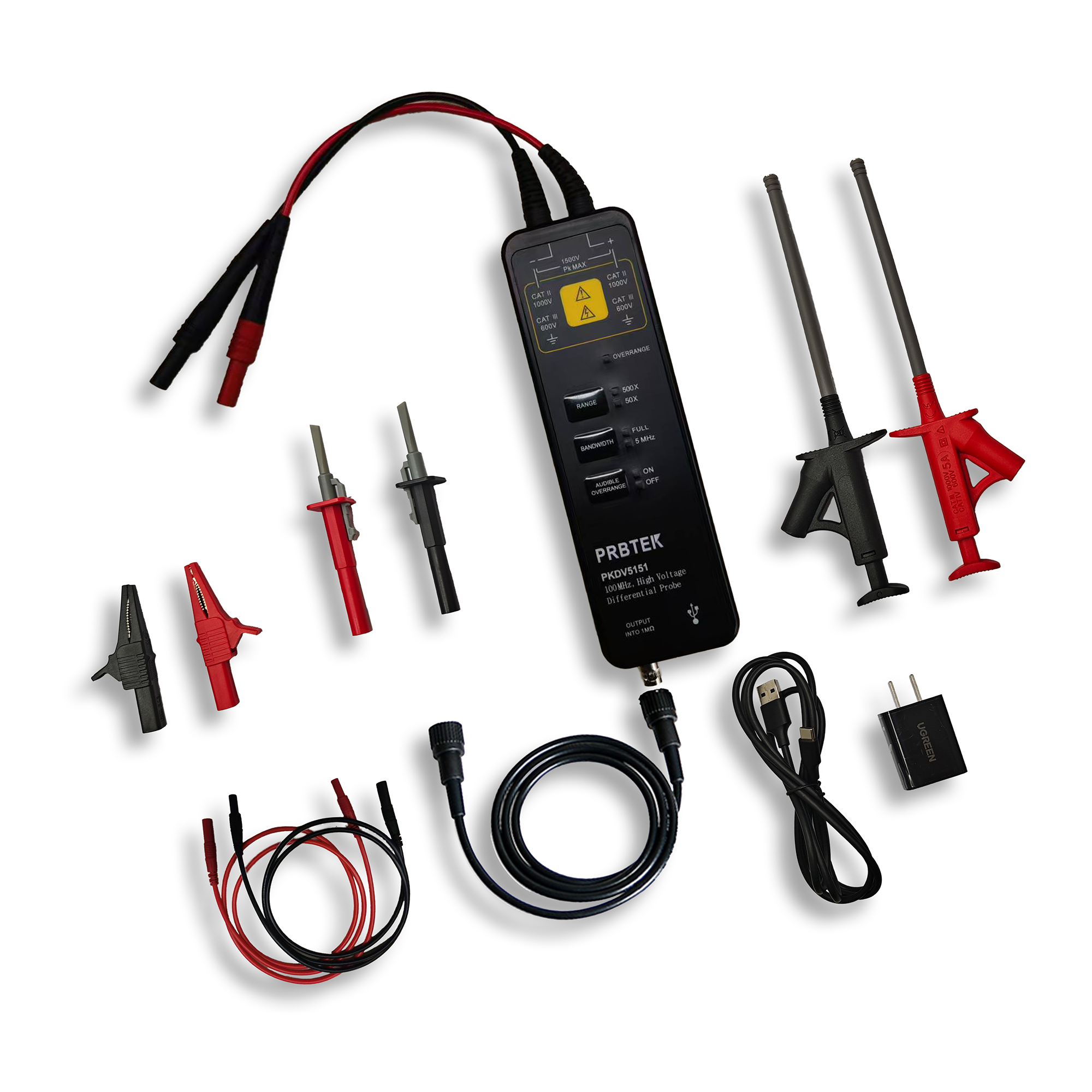

高压差分探头

四、典型应用场景对比

1. 传统无源探头适用场景：

• 单板电源纹波测试（<50V）
• 低速数字信号时序分析
• 音频电路调试

1. 高压差分探头典型应用：

• 电动汽车电机控制器母线电压监测
• 光伏逆变器IGBT开关特性分析
• 医疗设备隔离电源测试

五、选型决策要素
工程师在选择探头时需综合考虑以下参数：

1. 最大待测电压峰值
2. 信号频率成分
3. 系统接地状态
4. 测量精度要求
5. 共模干扰强度

当前主流测试仪器厂商已推出智能识别探头，如某品牌的AutoProbe技术可自动识别探头类型并调整示波器设置，显著提升测量效率。随着宽禁带半导体器件的普及，具有更高电压耐受（10kV）和更快响应速度（20ps）的新一代光纤隔离探头正在成为研发测试的新选择。
