Scopefun开源项目手把手制作

介绍scopefun

        scopefun是一款开源一体化仪器平台，它包括示波器、任意波形发生器、频谱分析仪、逻辑分析仪和数字模式发生器。该开源的工程支持在linux，windows，Mac上运行（本人只在win10上试过）。

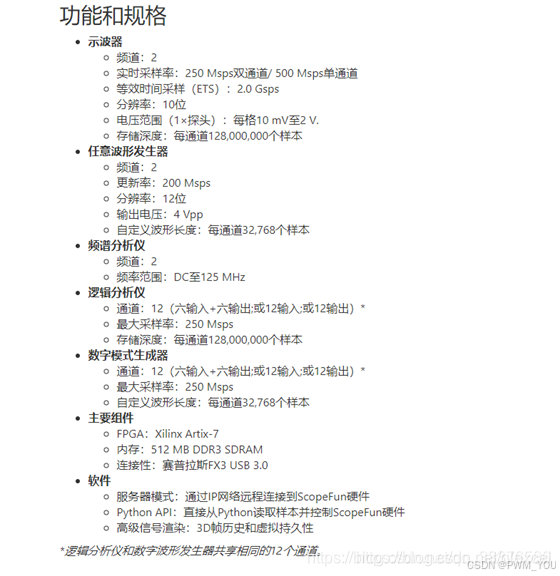

上述为该工程的规格，对于日常使用时足够的，但是唯一的缺点就是用到的ADC芯片优点昂贵，其余的材料都比较便宜。

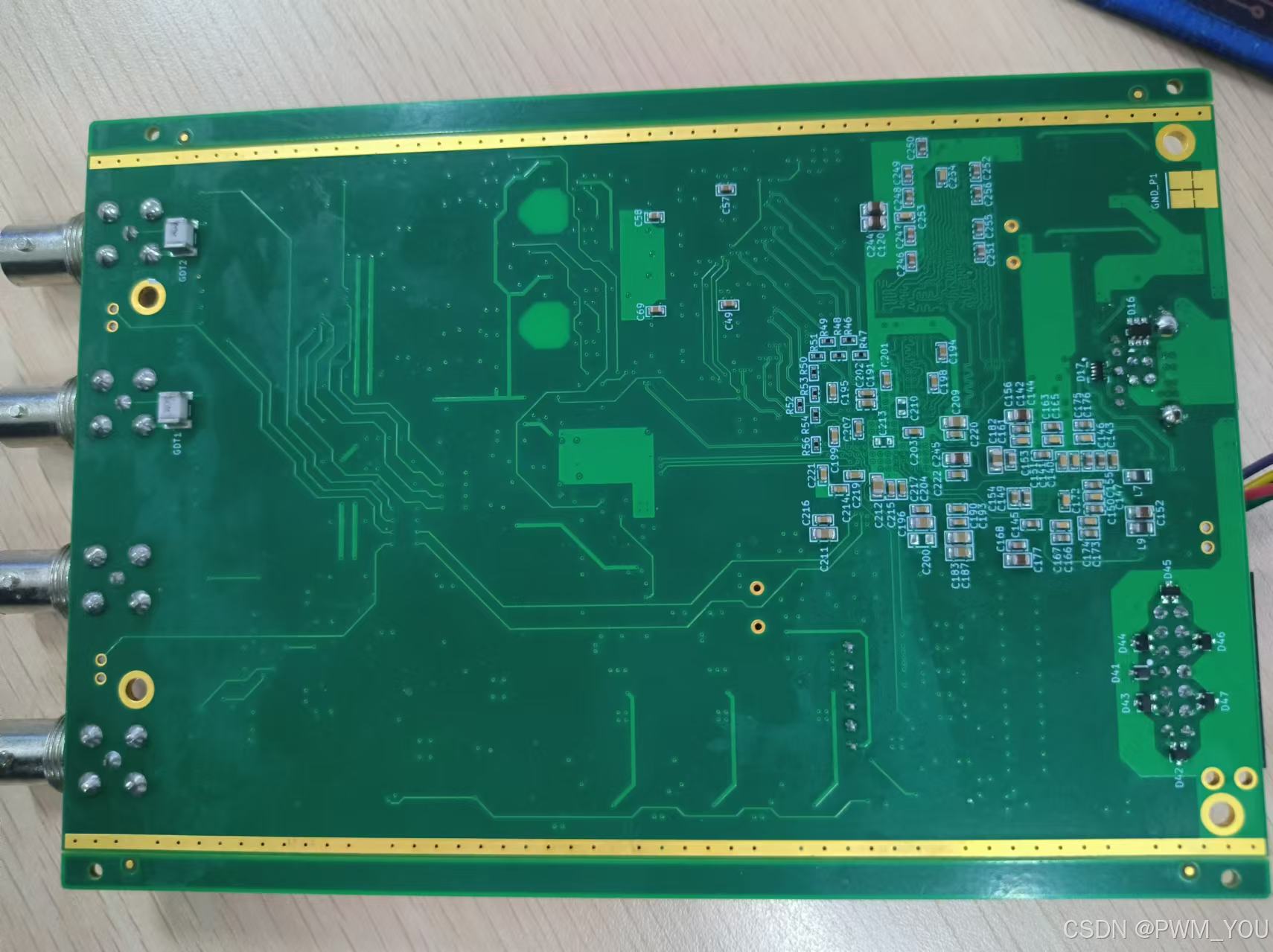

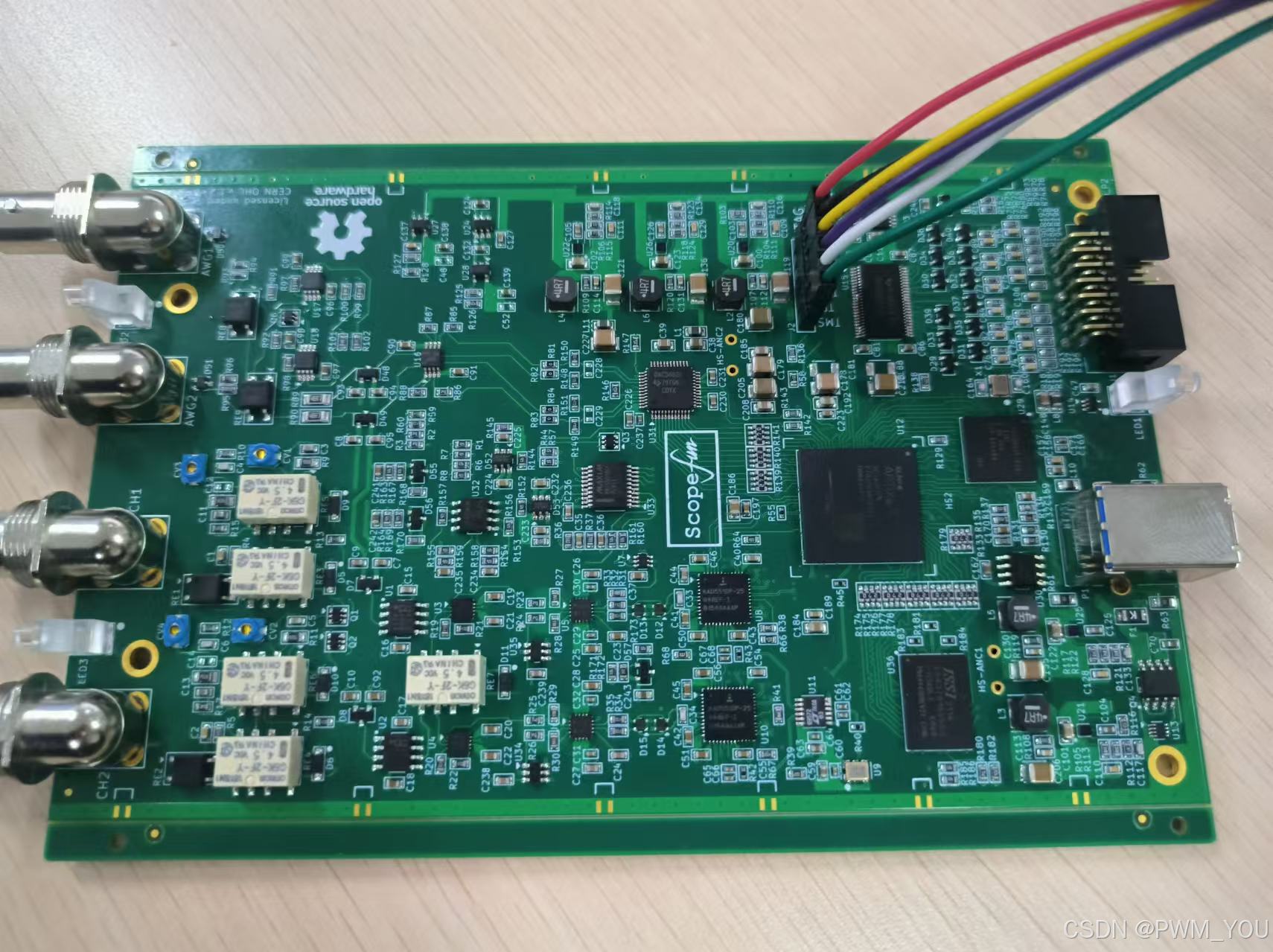

上述为实际开出来的电路板。还是很美观的。

项目的官网：https://www.scopefun.com/，上面可以下载scopefun的PC端软件。

软硬件下载：https://gitlab.com/scopefun，这里面可以下载FPGA的程序（Firmware），PCB板（Hardware），另外一个我目前暂时没有用到。

其中FPGA的程序我用的是和开源的一样的版本，都是Vivado2022.2。

使用vivado打开FPGA程序

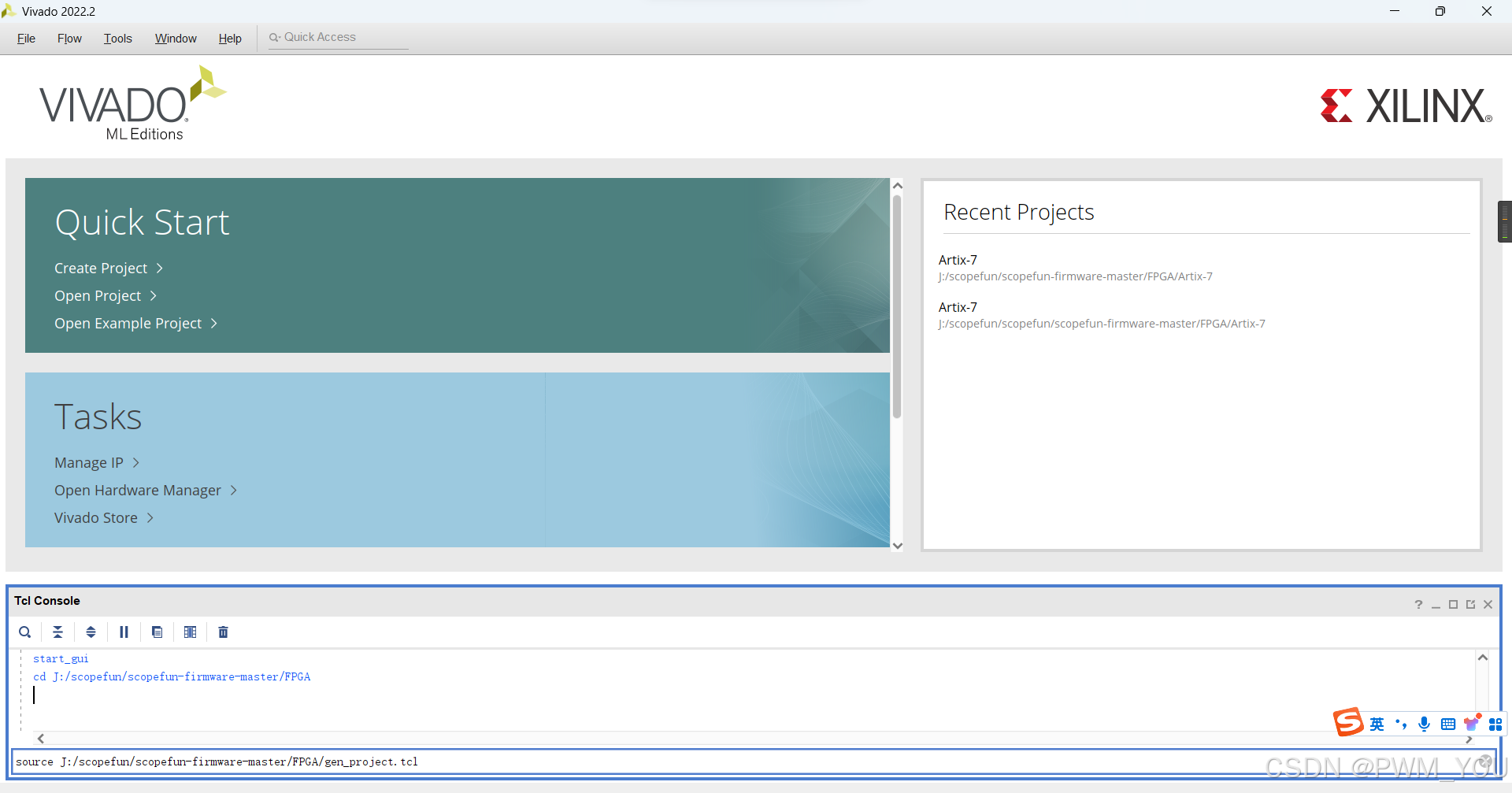

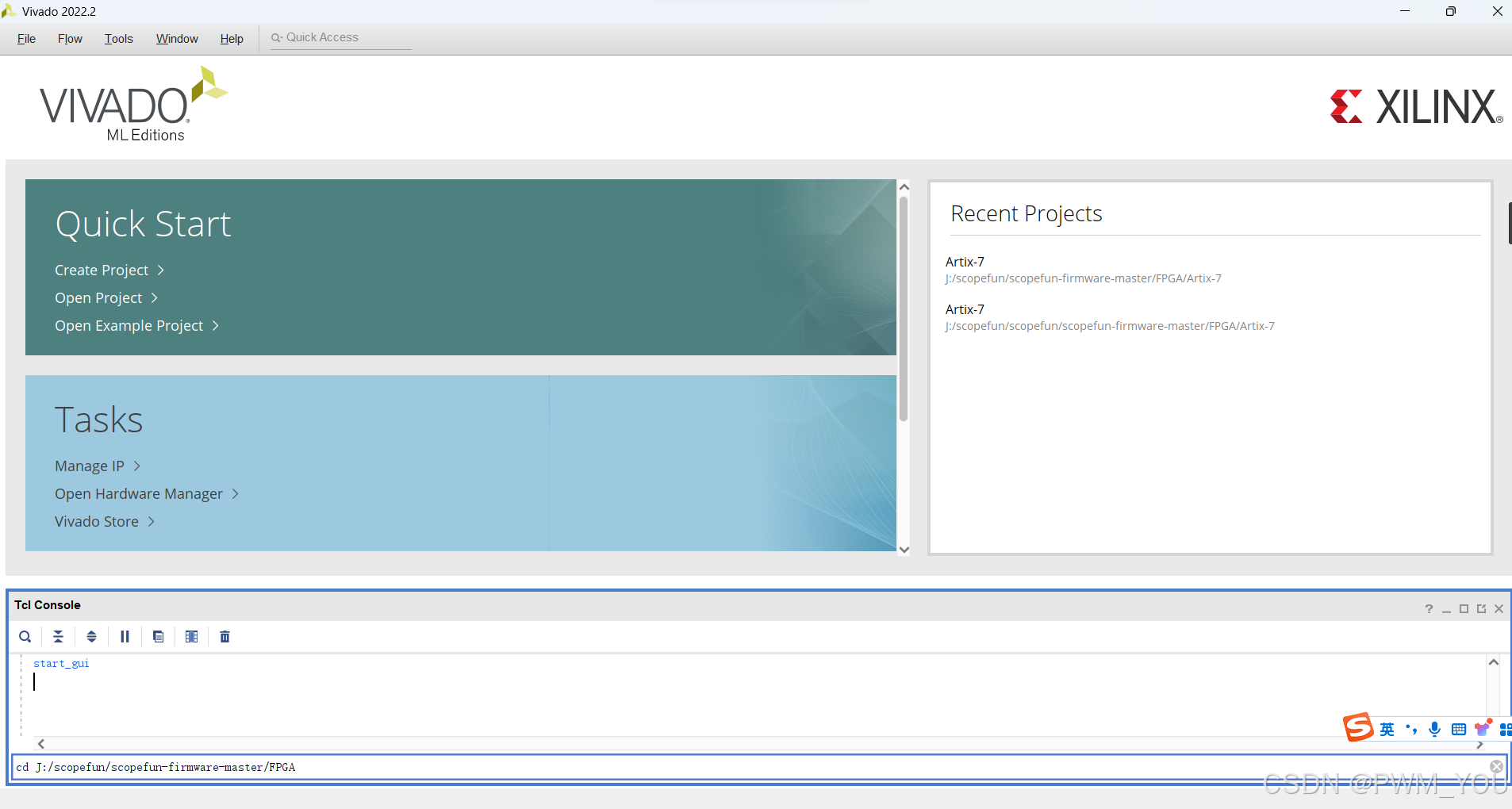

如何通过tcl命令打开vivado程序：将程序下载解压之后，需要使用cd命令导航到.tcl文件所在文件夹，随后再用source命令打开.tcl文件即可。

之后程序就可以正常使用了，点击Generate Bitstream生成bit文件便于后续下载程序。

使用Kicad打开PCB

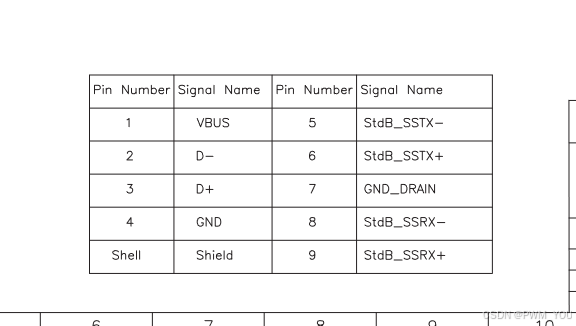

硬件PCB板使用kicad打开，kicad下载地址：https://www.kicad.org/download/windows/，PCB中需要注意的一点是PCB中的USB3.0的8，9引脚与实际购买的USB3.0的引脚不一致。但是使用的CYUSB3014芯片支持自动翻转引脚极性。因此可以可以直接使用。

就此完成了所有内容的下载。

拿到一块完整的电路板之后，我们首先检查一下有没有虚焊漏焊，电源有没有短路等情况。检查完之后，我们进行下一步操作。

关于USB驱动以及USB程序的下载

安装EZ-USBFX3的SDK

开发EZ-USBFX3，需要用到Cypress提供的开发工具，该软件已经经历了多次更新，目前最新版本的叫做FX3_SDK_Windows_v1.3.5.exe。该软件以及EZ-USBFX3的其他所有相关文档都可以从以下地址下载得到。下载需要注册，注册非常简单，仅需要邮箱就能成功注册，这里就不给大家介绍注册方法了。

CYUSB3014开发套件官方资料下载地址：

EZ-USB™ FX3 Software Development Kit - Infineon Technologies

下载好之后，即可安装该软件，该软件实际是一个集成包，里面包含了开发EZ-USBFX3的软硬件所需的全部内容，包括开发软件、DEMO、文档等。安装过程也非常简单，这里就不做介绍了。

安装EZ-USB驱动

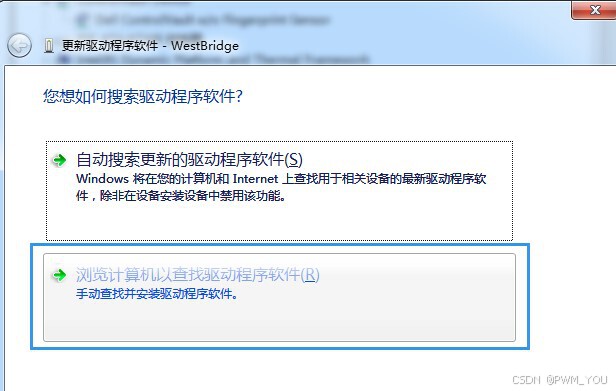

当开发板和PC机连接完成后，我们就可以为设备安装驱动了。选中设备，单击鼠标右键，选中更新驱动程序，选则浏览计算机以查找驱动程序软件。

定位驱动路径到以下文件夹（以实际的 SDK 安装路径为准）。J:\scopefun\scopefun\software\USB\1.3\driver，并勾选上“包括子文件夹”选项。然后点击下一步。

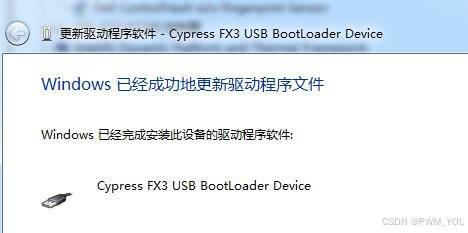

如果弹出以下界面则表明驱动安装成功。

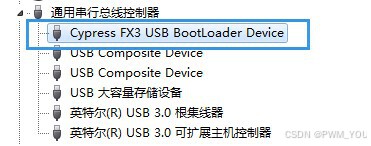

此时，回到设备管理器中，可以发现如下设备：

到此我们就完成了EZ-USB的连接，接下来，就可以对设备进行测试了。

http://www.cypress.com/documentation/software-and-drivers/ez-usb-fx3-software-development-kit关于EZ-USB的启动方式

在进行测试之前，需要补充介绍下EZ-USBFX3的启动方式，EZ-USBFX3芯片总共支持7种引导方式，所谓引导，就是EZ-USBFX3芯片上电以后，片上的ARM9处理器从何处开始读取程序并运行。其支持的7种启动方式如下所示：

1. 从 USB 引导
2. 从 I2C 引导
3. 从 SPI （支持的 SPI 器件为 M25P16 (16 Mbit)、M25P80(8 Mbit) 和 M25P40 (4 Mbit)）或同类器件引导
4. 从 GPIF II 异步 ADMUX 模式引导
5. 从 GPIF II 同步 ADMUX 模式引导
6. 从 GPIF II 异步 SRAM 模式引导

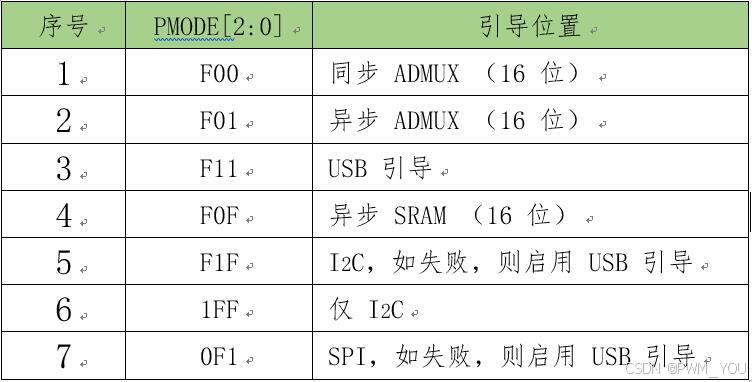

那么究竟EZ-USBFX3芯片上电后从哪里开始启动呢？芯片提供了3个启动配置引脚，通过设置启动引脚不同的值，来选择不同的启动方式。这三个引脚名叫PMODE脚。这三个配置引脚，每个引脚都有三种状态，1（接高电平）、0（接低电平）、F（浮空，既不接高电平，也不接低电平），三个配置引脚的不同状态与对应的启动方式如下表所示：

根据上诉表格以及开源的PCB可知，scopefun采用的是第五种引导方式，即F1F，IIC启动方式，该方式首选从EEPEOM存储器中运行程序，若运行失败则启动USB引导。由于我们没有给EZ-USBFX3的EEPROM下载对应的固件程序，因此插电后，暂时还没有办法正常使用scopefun，下面我们进行EZ-USBFX3固件的下载。

编译EZ-USB固件

EZ-USB固件的固件一般是.img的映像文件，而scopefun开源的文件里面没有，但是scopefun给了源文件，因此也不需要自己编程序，但是需要我们自己编译一个。

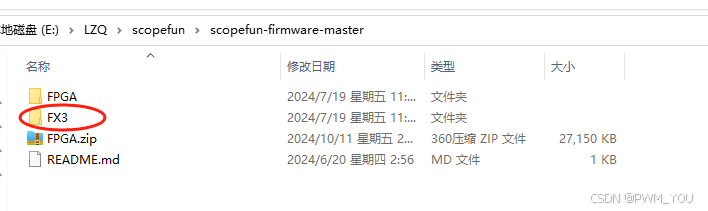

首先我们需要明确我们要编译的文件在哪，从上面我说的下载的FPGA程序中，有个FX3的文件夹，如下图所示

我们所需要编译的文件就在FX3->FX3fw（J:\scopefun\scopefun\scopefun-firmware-master\FX3\FX3fw）这个文件夹里面，记住这个路径，后续会用到。

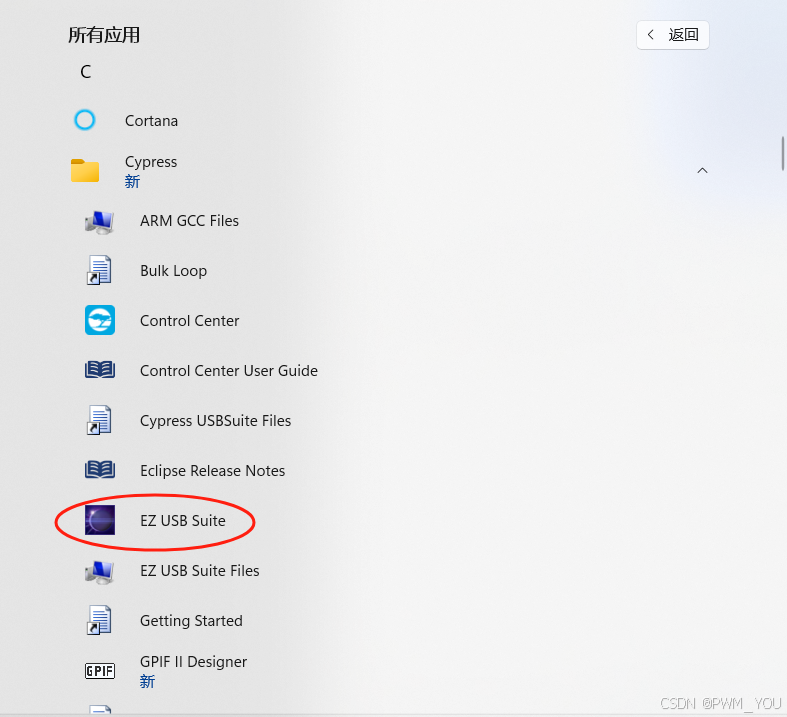

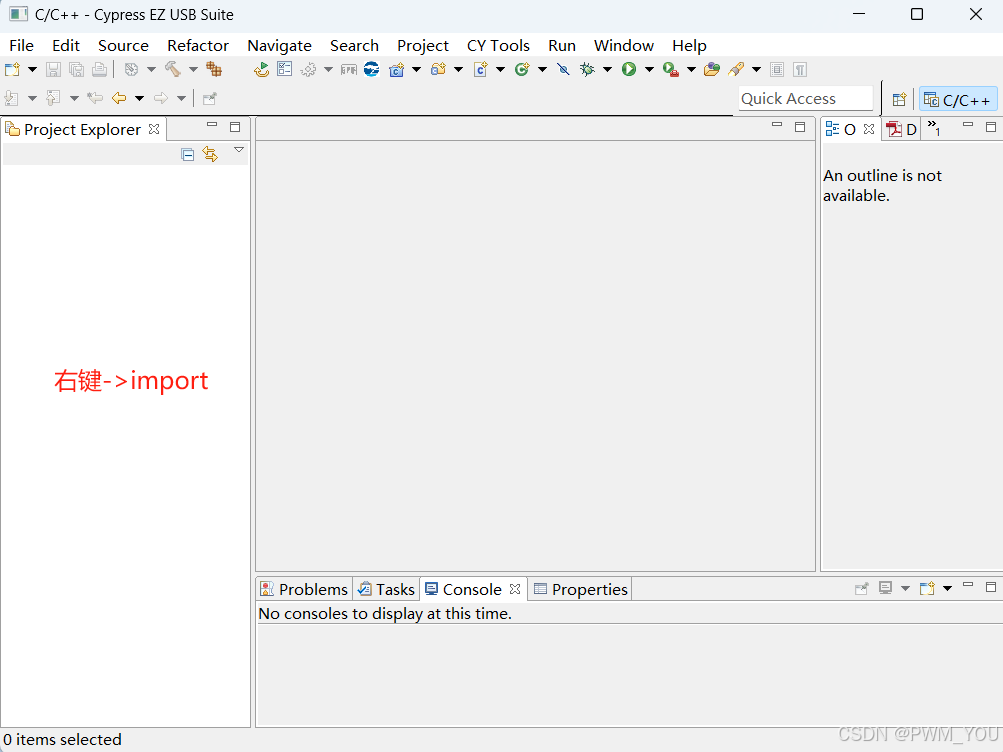

随后我们在开始菜单中找到EZ USB SUIT，如下图所示

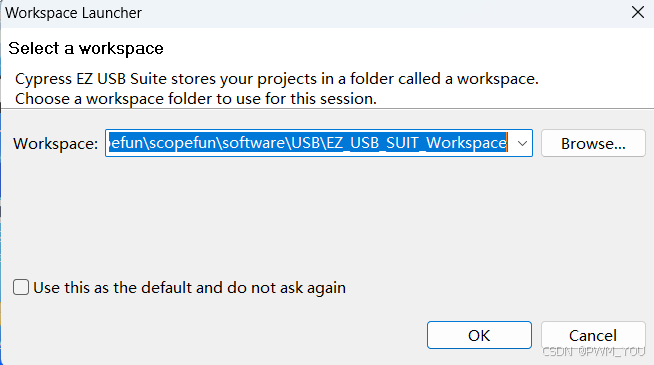

配置工作环境，可以默认

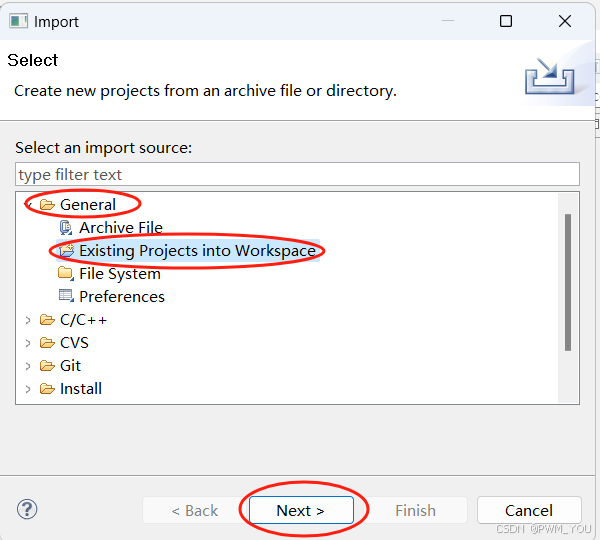

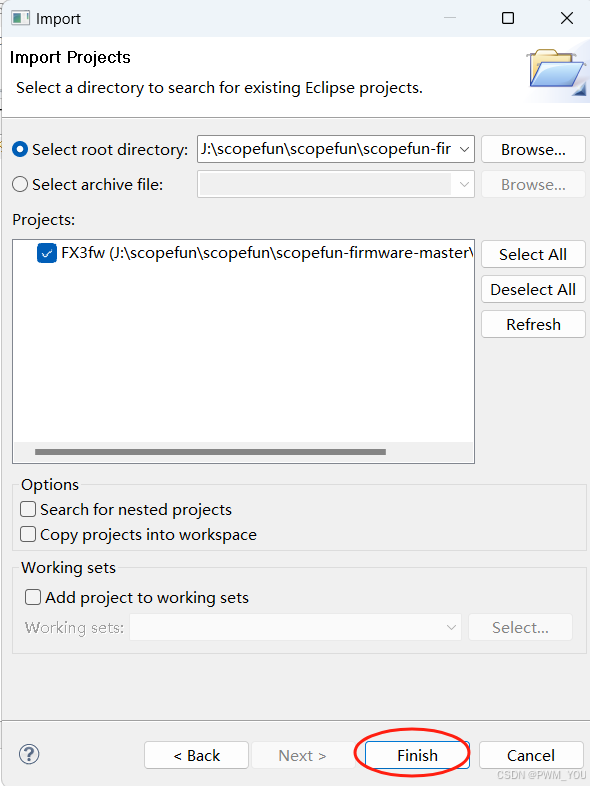

导入固件

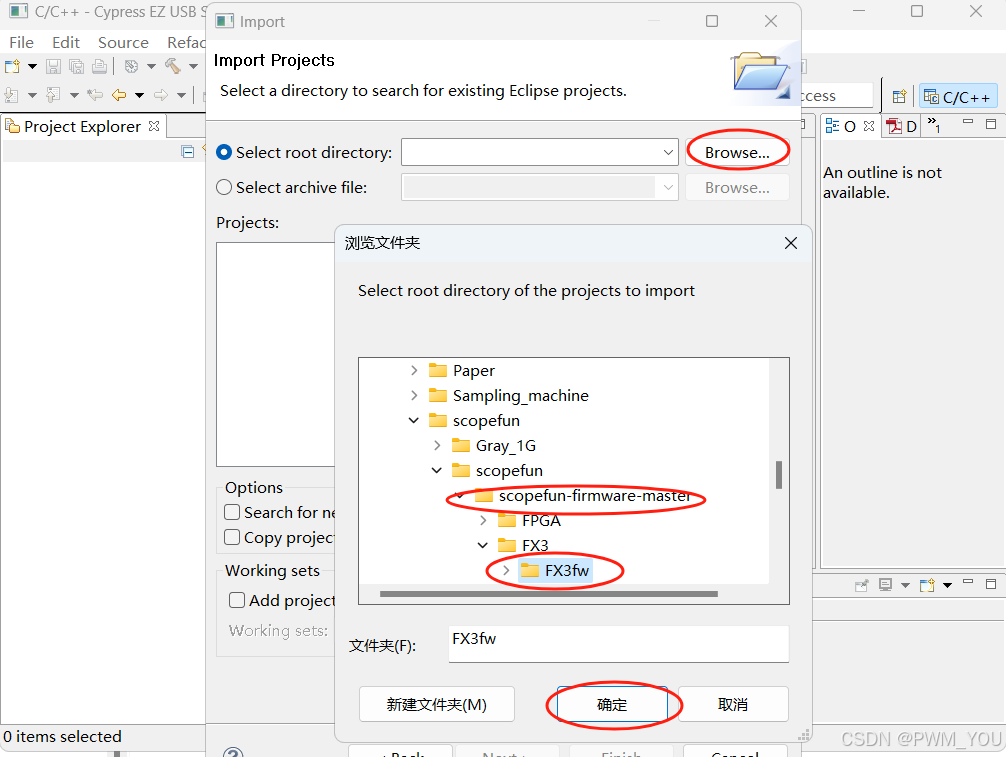

上诉用到的路径就是前面让大家记住的路径（J:\scopefun\scopefun\scopefun-firmware-master\FX3\FX3fw）。

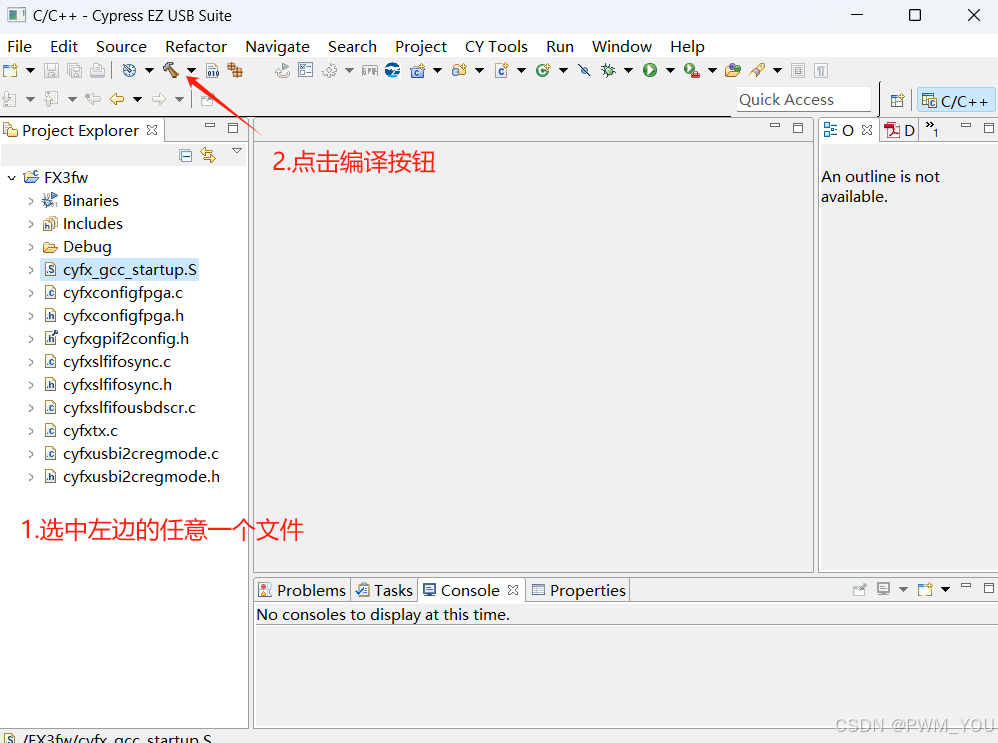

设置完后，就可以编译了，画重点了，使用debug编译的速度大概在252MB/s，使用release编译的速度大概在338MB/s（我没有尝试过，我使用的是release编译的，未尝试过另一种编译模式）。编译完成后，在J:\scopefun\scopefun\scopefun-firmware-master\FX3\FX3fw\Debug这个文件夹中会生成一个FX3fw.img文件，该文件就是我们后面需要下载到EZ_USB中的映像文件。

下载EZ-USB固件

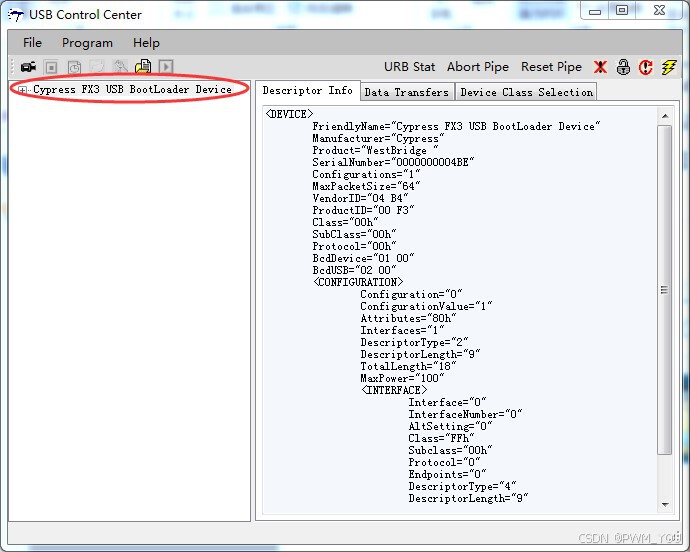

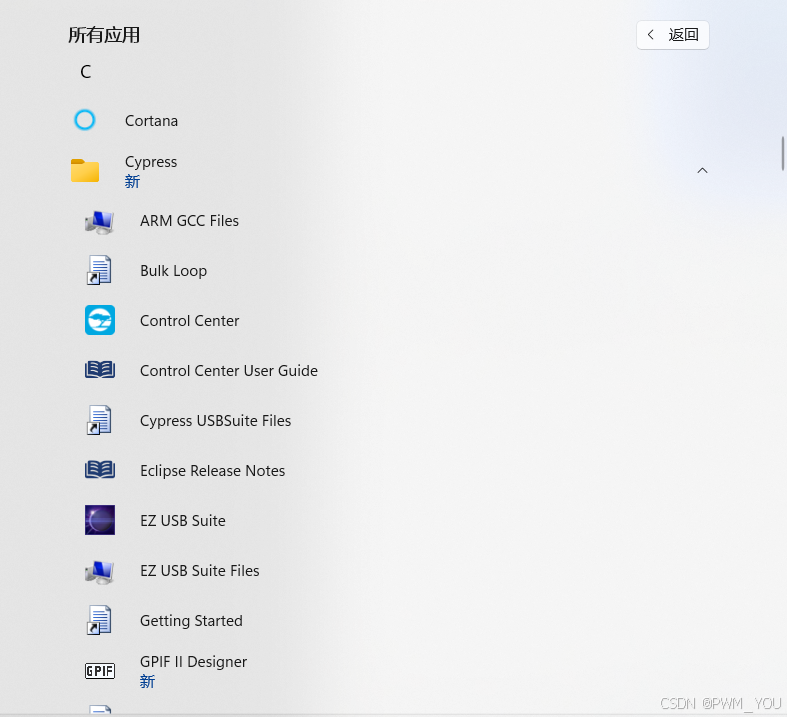

在开始菜单中找到Control Center，如下图1所示，打开后软件会自动扫描到我们的USB设备，如下图2所示。

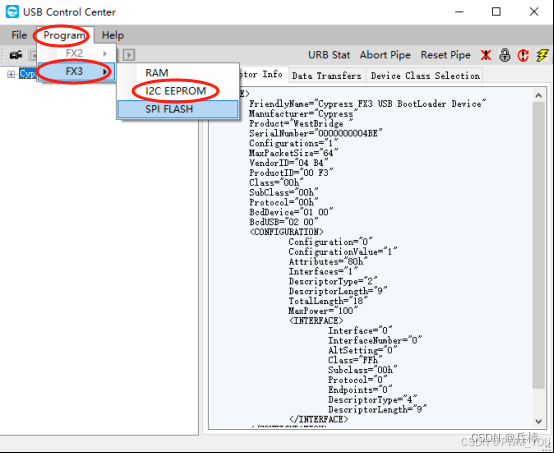

这里，我们选中设备（Cypress FX3 USB BootLoader Device），然后点击菜单栏中的Program，依次选择FX3 -> I2C EEPROM。

随后选择上述我们编译好的固件J:\scopefun\scopefun\scopefun-firmware-master\FX3\FX3fw\Debug\Fx3fw.img，等待左下角出现Programming of I2C EEPROM Succeeded就表示成功下载了固件，由于我们下载到EEPROM中，掉电不丢失，因此我们之后就不需要再下载固件了（当然如果想测试一下，也可以将上述故固件通过RAM下载到EZ_USB中用于测试，但是掉电会丢失）。到此，EZ_USB的固件就下载好了。

FPGA程序的下载

该开源工程的scopefun软件可以自动与FPGA连接，并将.bin文件下载到Artix7芯片中。

该.bin文件在 scopefun的安装路径中，可以自己替换，E:\LZQ\scopefun\software\ScopeFun 2.3.4\data\firmware\fpga2.bin。

Scopefun软件的使用

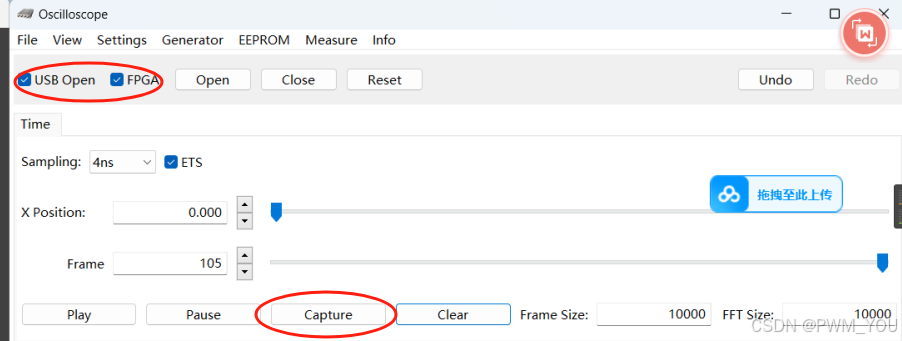

程序下载完成后，双击打开桌面的scopefun软件，打开之后USB OPEN 和FPGA都会打上√，如下图所示，若没有则检查一下是否已经下载好了USB的固件。随后当你的CH输入端有信号输入后，点击Capture即可开始采集信号。



最后

本人也是小白一枚，若写的有什么不对的地方请大家及时指出。此外scopefun的硬件电路以及FPGA的程序代码正在学习中，后续有机会再和大家分享。
