学习笔记：Altium Designer 23 STM32F407核心板四层PCB设计

因为PCB的知识点相对零碎，在这里整理一下最近学习F4核心板四层PCB设计的一些基础知识点。请注意，以下内容纯粹是个人学习B站视频的学习记录，本人也并非专业做硬件方向的，如有错误还请批评指正。

视频链接：https://www.bilibili.com/video/BV1uc411N7Ux?p=7&spm_id_from=pageDriver&vd_source=2f5b9dae8fd3f8218856aa94fdf59b4e，up主是PCB吉迷哥，在此鸣谢作者。

1.布局常用功能

快捷键I+L:在给定区域内放置元器件。在PCB和原理图中都打开交叉选择模式（工具→交叉选择模式），在原理图中框选元器件，切换到PCB中对应元器件即被选中。此时按下键盘I+L，再在PCB中框选一个预定区域，所选元器件即自动挪动到预定区域。
交叉选择模式：如上所述。
交叉探针模式：切换单个元器件的PCB视图or原理图视图。工具→交叉探针。若要保持切换后得结果，请按下Ctrl键。

2. 布局一般注意事项：

1.两器件间距极限为1mm，有条件可以加大一点，方便焊接维修等；
2.除非结构要求（如一些下载口、USB插座等），器件焊盘距离板子边缘至少2mm；
3.滤波电容要靠近芯片电源引脚，否则起不到很好的滤波作用。小电容比大电容距离IC更近；
4.在设计要求允许的前提下尽量按照让飞线更短的原则布局，使得两个连在一起的元器件导线更短；

3.电源电路布局（video 7）

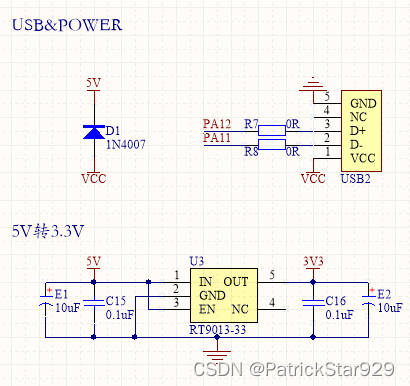

USB供电部分的原理图:
这里注意左上角VCC接了二极管1N4007到5V引脚，因此实际该引脚实际并没有5V，老师的原话是降压是为了防止供电电压超过范围，提高电源的稳定性。

TIPS：在电源布局前可以先把电源网络（5V，3.3V ，GND）的飞线给关了，并把电源焊盘的颜色调成和其他焊盘不同的颜色，方便观察和操作。

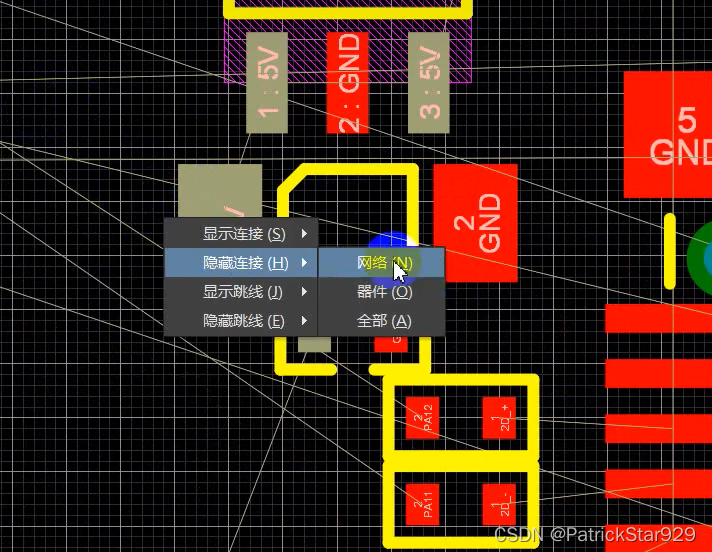

关闭飞线：按下快捷键n→隐藏连接→网络，然后去原理图中勾选5V，3.3V，GND的焊盘。

调整网路颜色：

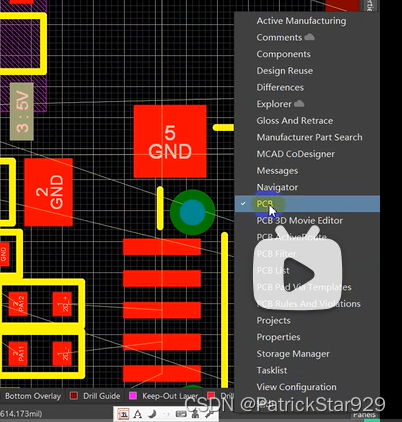

找到AD软件右下角Panel面饭，单击→勾选PCB（在AD16是右下角直接找到PCB→单击PCB→再单击PCB），右下角找不到Panel则单击查看→勾选状态栏就出来了。（这里Panel→Projects可以调出左边的工程目录，也常用须记住）

左边弹出PCB对话框，第一个选项选择Nets，下方复选框选择,则在网络列表中可选择需要修改颜色的网络，比如3V3，5V，GND等。选中一个网络，右键菜单中选择Change Net Color，分别修改它们的颜色。注意改完颜色的网络前的小钩要勾上才能生效。如果颜色没有马上变化就按F5切换试试。

LDO电路布局：
LDO电路布局要注意一下两点原则：
1.电容要靠近LDO电源芯片的电源引脚放置才能起到滤波作用，小电容距离芯片更近（原因是小电容滤波半径更小），适合靠近芯片放置。但考虑到焊接修理方便，距离不能小于1mm。
2.输入地、输出地、芯片地要单点共地，即铺铜时用铜皮连起来，目的是减小电源的纹波。

P.S.关于为什么需要一个大电容（电解电容或陶瓷电容,常用1uF至100uF）一个小电容（陶瓷电容，常用0.01uF至0.1uF），原因是制造的电容并非理想，存在寄生电感、等效串联电阻和绝缘电阻，其阻抗频率曲线存在一个最小值。一大一小电容是为了展宽滤波的频率范围；小电容距离IC近是为了减小导线的寄生电感。具体可参考知乎回答https://www.zhihu.com/question/510232753。去耦电容的作用是滤除电源耦合到负载的噪声，其值按经验判断；旁路电容将输入信号的高频部分滤除；滤波电容见于滤波电路中。

4.MCU去耦电容布局（video 8）

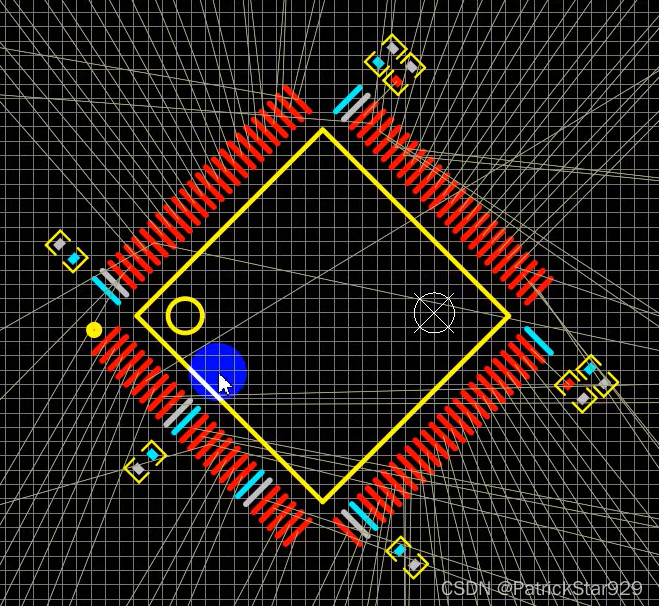

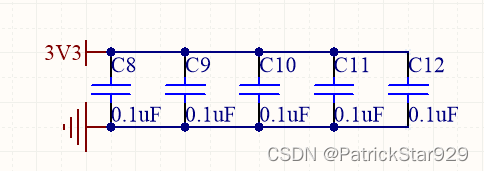

和其他地方一样，主控电源引脚的去耦电容需靠近电源引脚，但也不能太近，为了焊接方便。**尽量为每个电源引脚都搭配一个去耦电容。**如上图左下角蓝色电源引脚没有分配电容，因此需要在原理图中再添加一个0.1uF的电容。

5.时钟晶体布局（video 9）

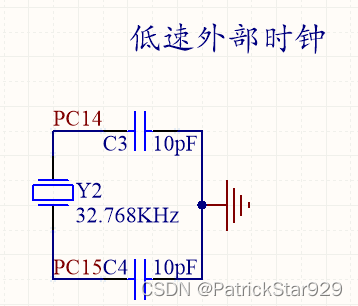

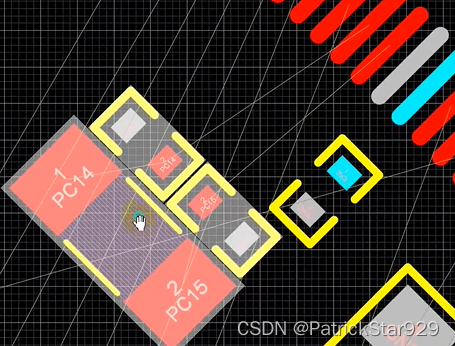

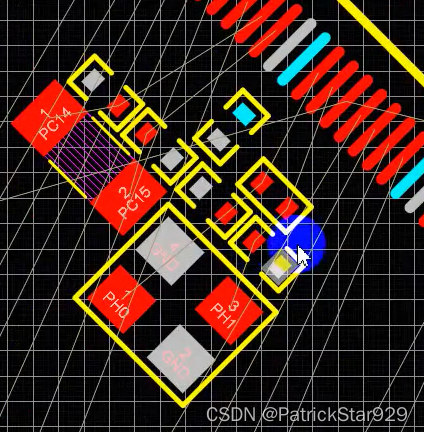

下图是低速晶振，注意需保证晶振经过电容后才连接到单片机，否则电容起不到作用。

为了保证在这里不犯低级错误，可以选中晶振和两个电容，右键→联合→从选中的器件生成联合，将它们绑定在一起。

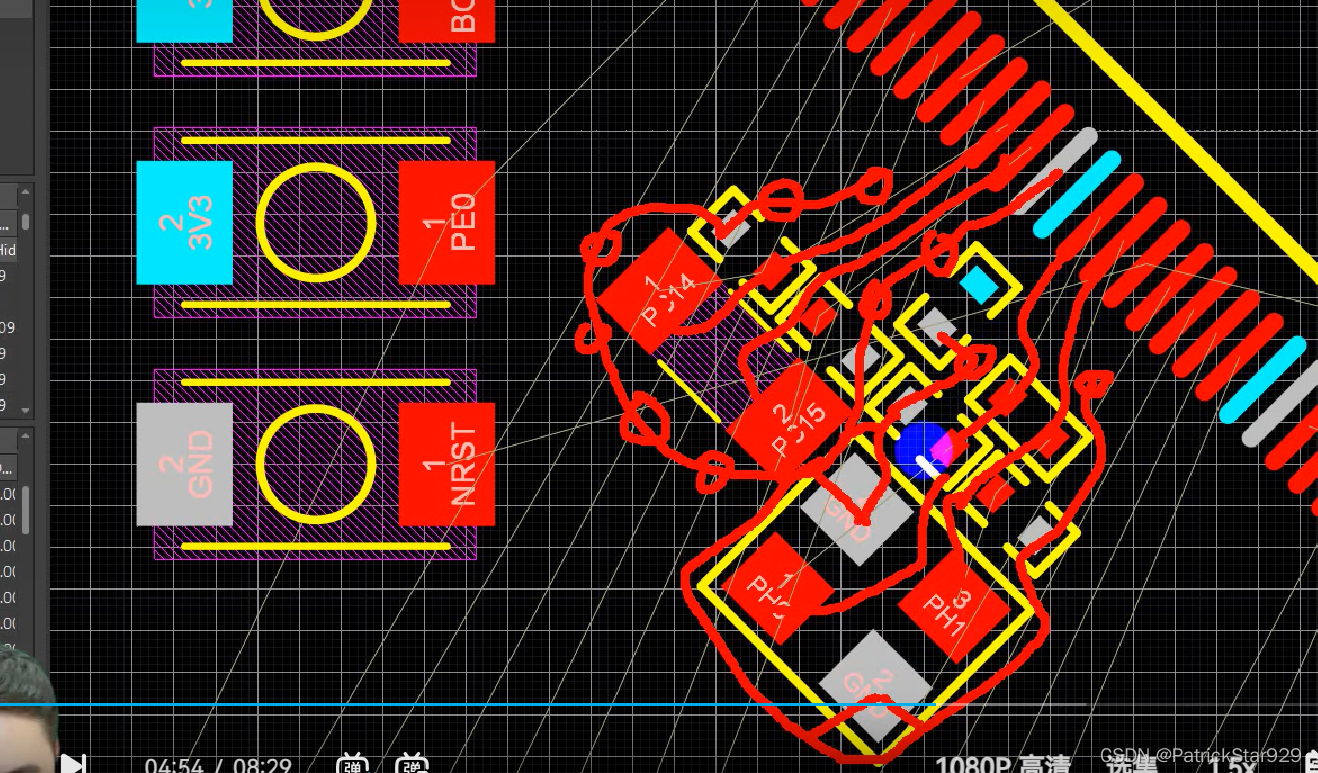

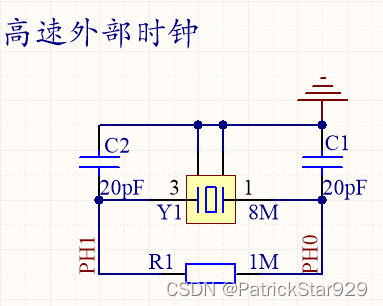

下图是高速晶振电路(PCB图的右下），布局遵循电阻——电容——晶振的顺序，电阻最靠近MCU。也可以以创建联合的方式将四个期间绑定在一起移动。

P.S.布局的时候需要考虑到将来的布线。例如，晶振未来走的是加粗（~10mil）的差分线，四周还要包地、打孔，左边的MCU的6根信号线就很难引出到下方的排针（这里未画出）了，因此可以调整布局，如将左边的按键往左挪一挪。

另一个例子是MCU为什么要斜着315度放置，为什么要靠PCB板的偏左的位置放置。斜着放是为了让走线不那么扭，方便布线；偏左是为了给整个板子右边的元器腾出摆放空间，使得右边没有那么挤。

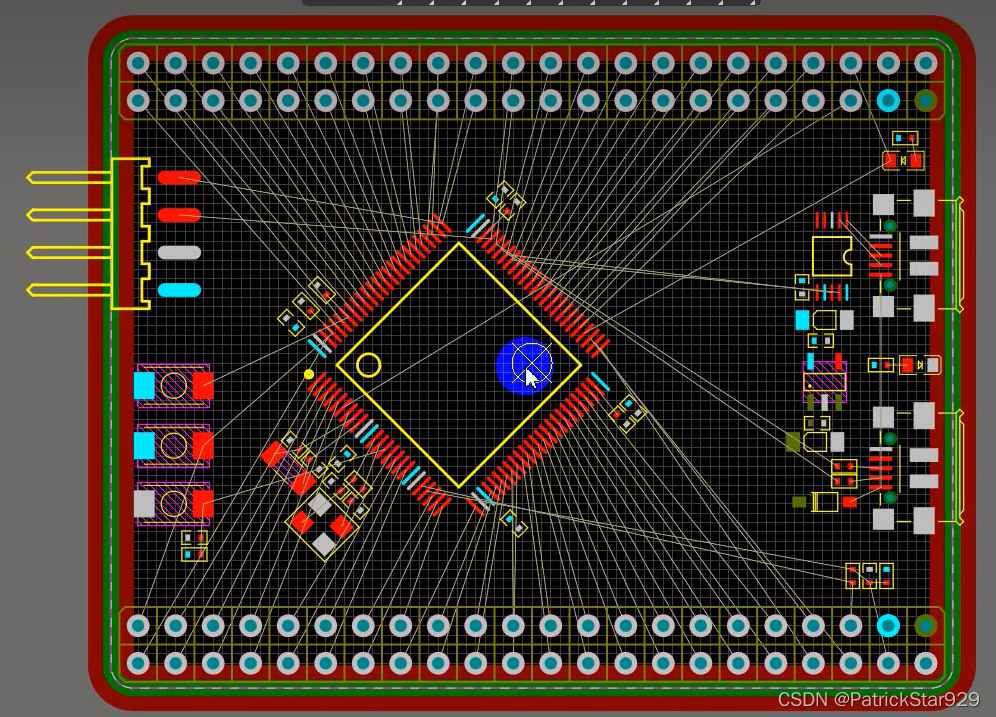

最后的布局效果：
