解决研华工控机RS-485串口通讯数据只接不发问题

已于 2024-05-27 13:12:02 修改
阅读量2.7k 收藏 4
点赞数
CC 4.0 BY-SA版权
分类专栏： 研华科技 文章标签： 硬件工程 嵌入式硬件 硬件架构
于 2023-09-12 17:21:54 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Pearflower_/article/details/132835989
文章讲述了在使用PPC-3120sRS485模块与笔记本进行串口通信时遇到的问题，解决方法是确保在BIOS中开启自动流量控制功能。若关闭该功能，可能导致单向数据传输。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

实测硬件：PPC-3120s、AIMC-2000 或者其他研华机器

问题描述：PPC-3120s RS485转USB在笔记本上使用串口调试工具测试发现，PPC-3120s发送数据笔记本无法接收，笔记本发送数据PPC-3120s正常接收。硬件检查未发现异常。

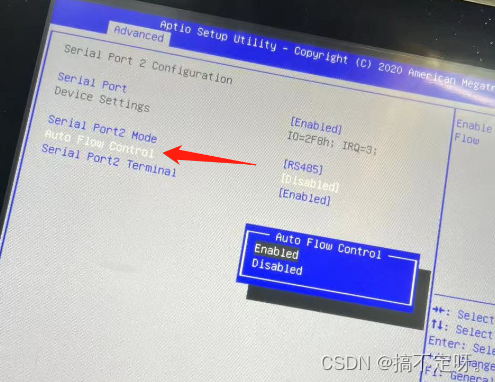

处理过程与结果： 经过一系列的测试发现PPC-3120s在BIOS里 调整485 端口第二项 自动流量控制（AutoFlowControl） 必须打开（Enabled），没有打开的情况下使用串口就会出现只接不发的现象。第三项为终端电阻，不使用终端电阻的情况下可不开（Disabled）。
