计算机电源、服务器冗余电源、主动式PFC介绍

目录

ATX电源和SFX电源的标准区别

冗余电源的多种形式

主动式PFC的优点和作用

---

ATX电源和SFX电源的标准区别

冗余电源的多种形式

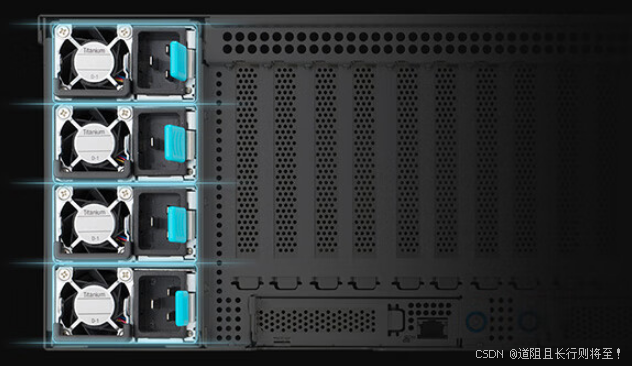

服务器冗余电源的多种配置形式：

1+1电源配置，表示该服务器有一个电源模块即可正常工作，但在配置上是两个电源模块，其中一个电源模块是作为冗余电源备份的。

2+1电源配置，表示该服务器有两个电源模块即可正常工作，但在配置上是三个电源模块，其中一个电源模块是作为冗余电源备份的。

2+2电源配置，表示该服务器有两个电源模块即可正常工作，但在配置上是四个电源模块，其中两个电源模块是作为冗余电源备份的。

至于一台服务器应该采用哪种电源配置，一是要看该服务器最多可以接驳几个电源模块，二是看该服务器的用途和重要程度。对于重要的且不宜停机检修的服务器，在资金允许的情况下，应该配足冗余电源。
具有冗余电源模块的服务器，当其中一个电源模块发生故障时，冗余电源会立即投入运行，同时主板蜂鸣器会发出报警声。

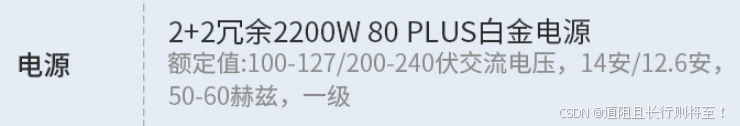

举例：

​



主动式PFC的优点和作用

PFC即”功率因数校正”

目前PFC有两种，一种是无源PFC(也称被动式PFC)，一种是有源PFC(也称主动式PFC)。

有源PFC,又叫主动PFC，在其电路中往往采用集成度高集成度的IC，可以适应90V~270V输入电压，并有高于0.99的线路功率因数和较高的可靠性的优点。输出不随输入电压的波动变化，因此可以得到高稳定的输出。

同无源PFC相比有源PFC不再需要采用很大容量的滤波电容。但是采用主动PFC设计的电源价格比较高。主动PFC不代表比被动PFC性能强，也不是什么高档的象征，对于普通用户来说，主动PFC的主要作用就是宽电压了。

“功率因数”并不就等于“转换效率”。现在有些商家将主动式0.99的功率因数解释为能得到99%的电源转换效率，这很显然这是不对的。虽然两个都是描述省电的概念，但对于个人而言两个概念的意义是不一样的。PFC“功率因数”高是为国家省钱，而“转换效率”高是为用户省钱。
