波纹管的绘制

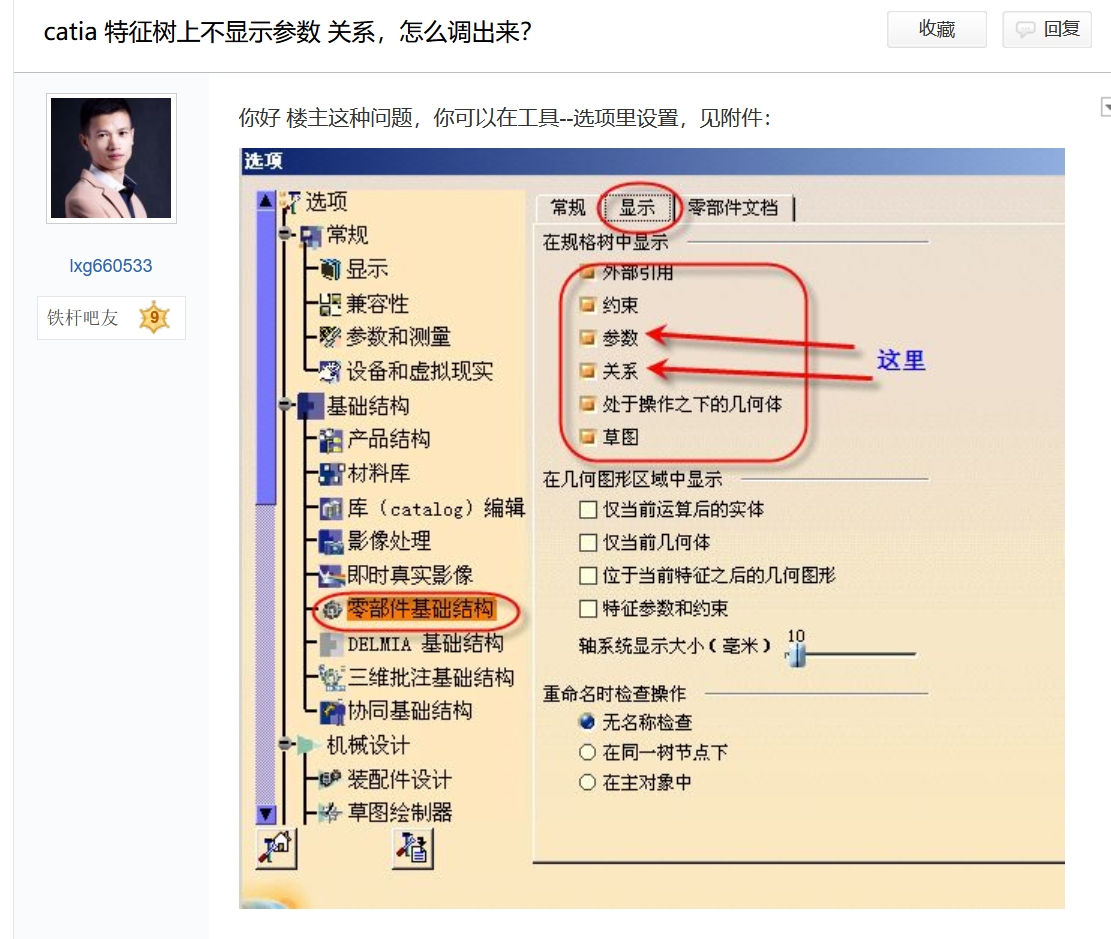

解决：不显示参数关系

方法一：法则曲线的使用

先画一条样条曲线

自定义参数和公式

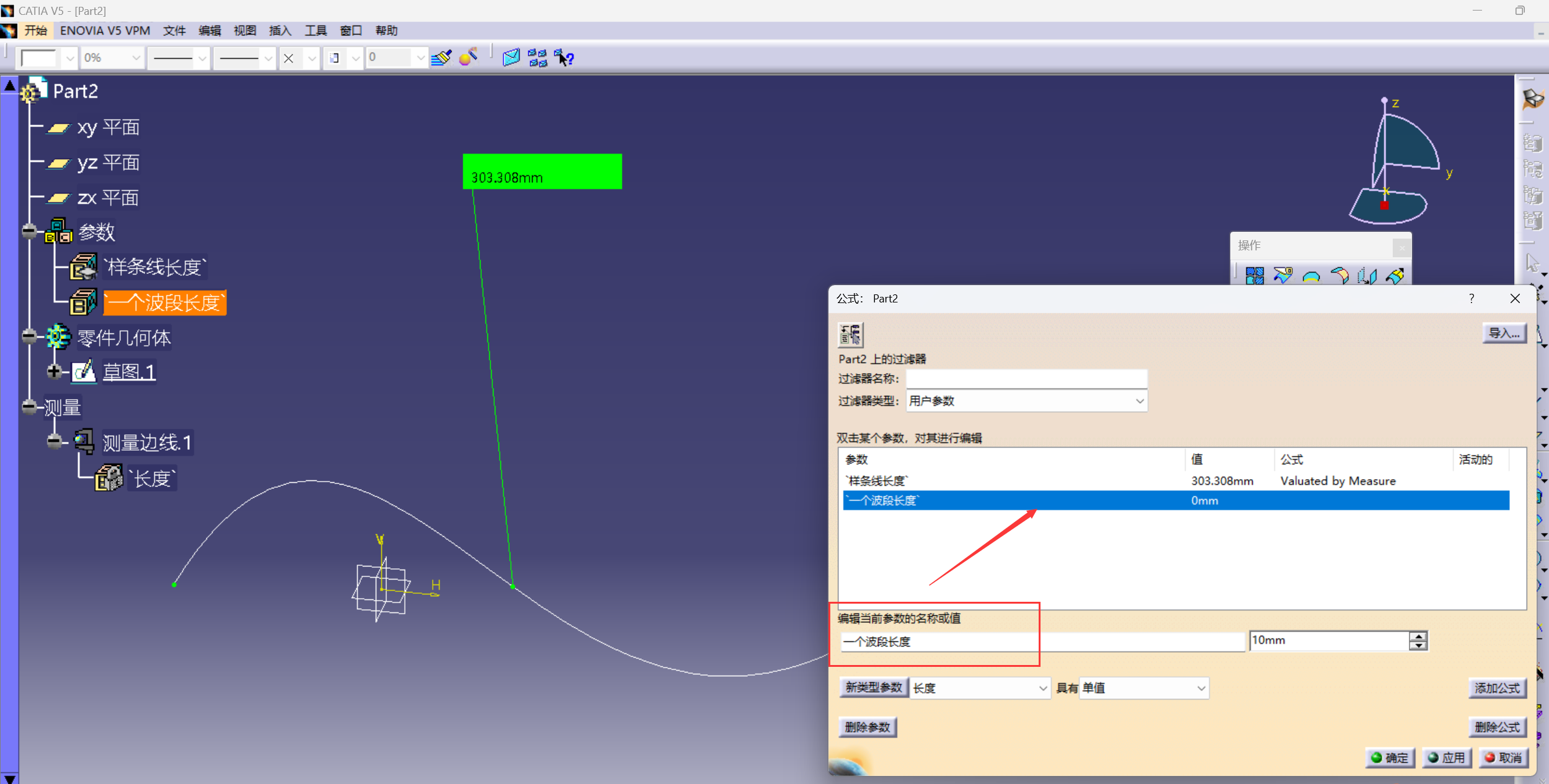

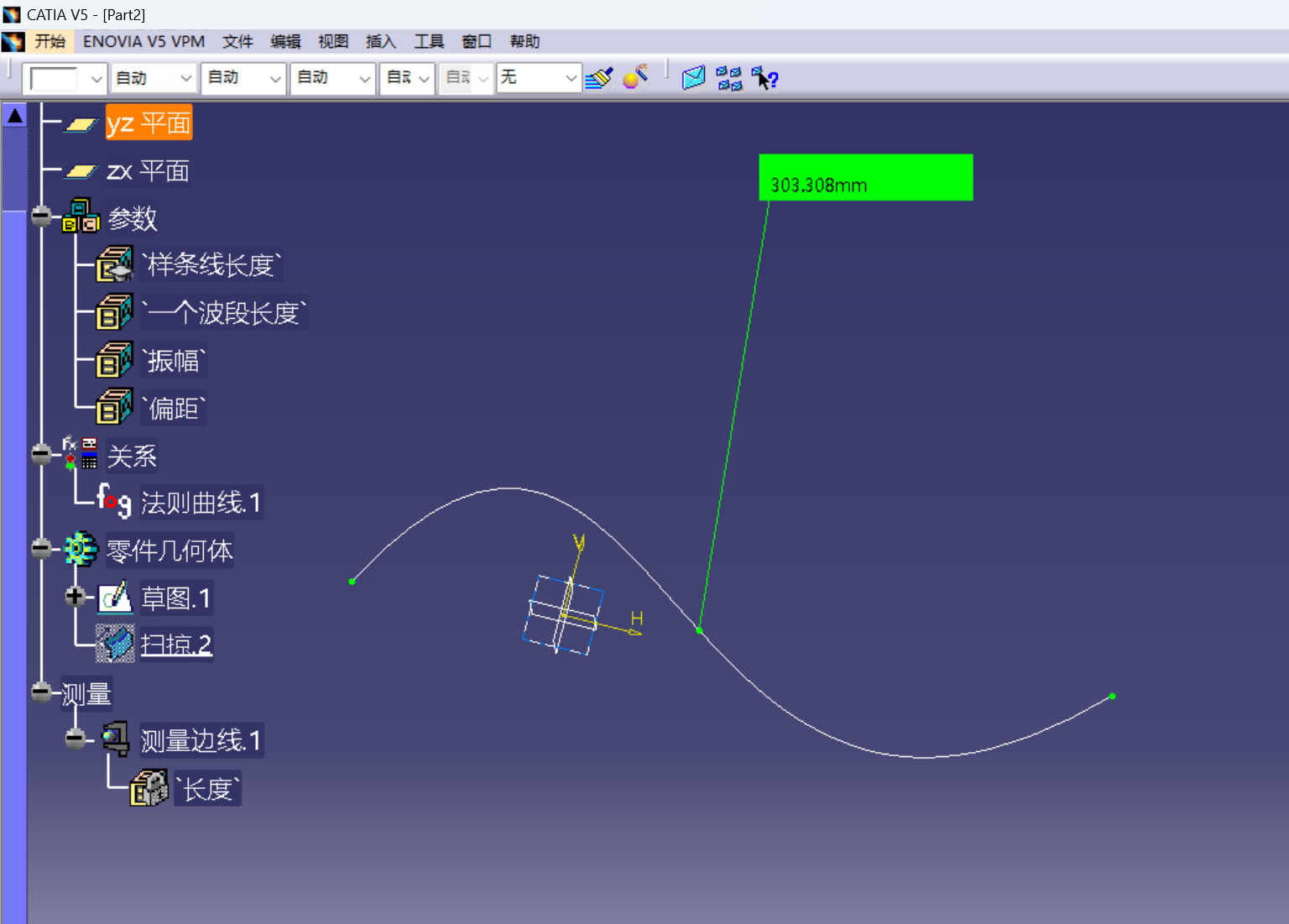

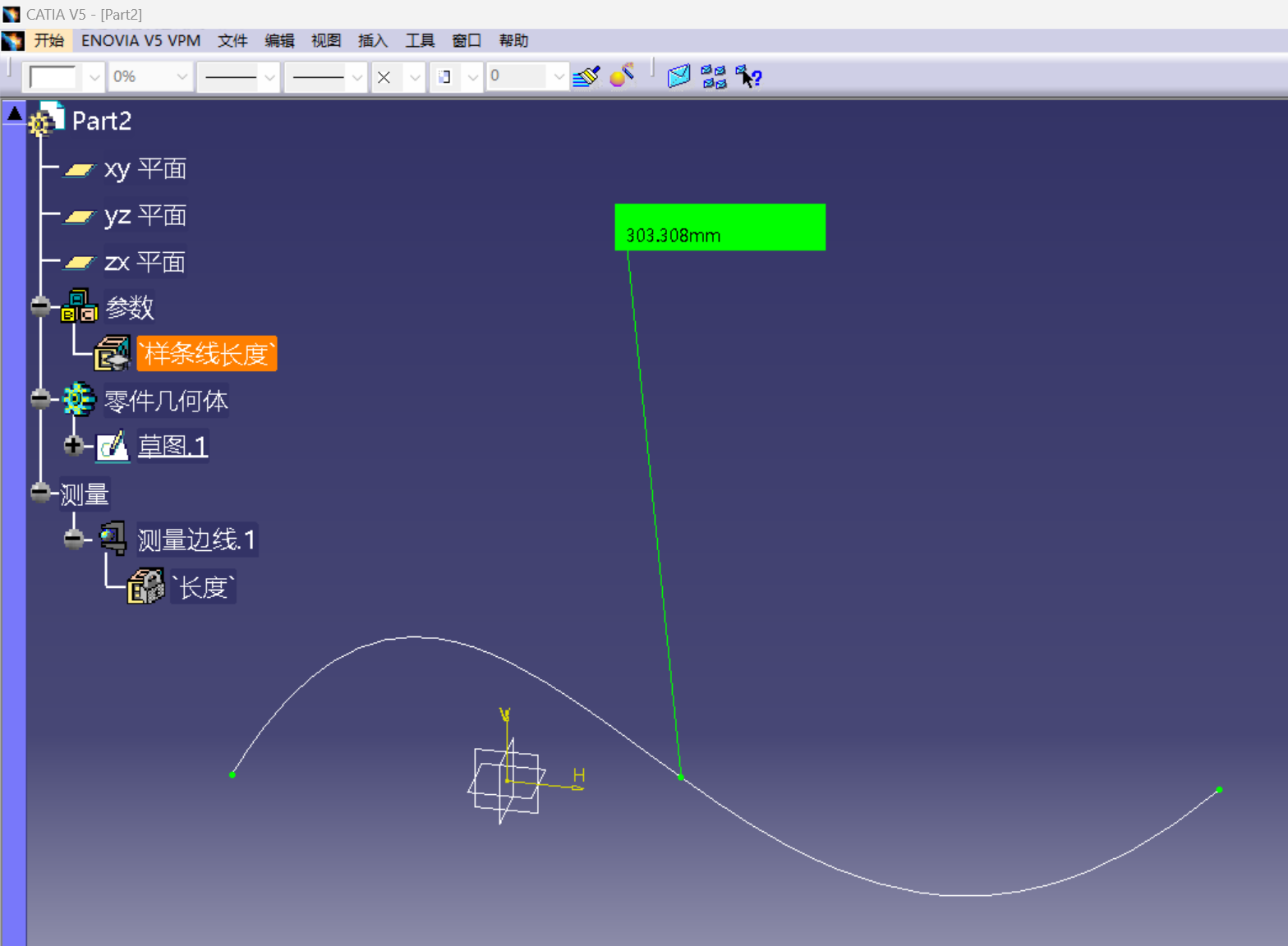

定义样条线的长度，通过测量定义

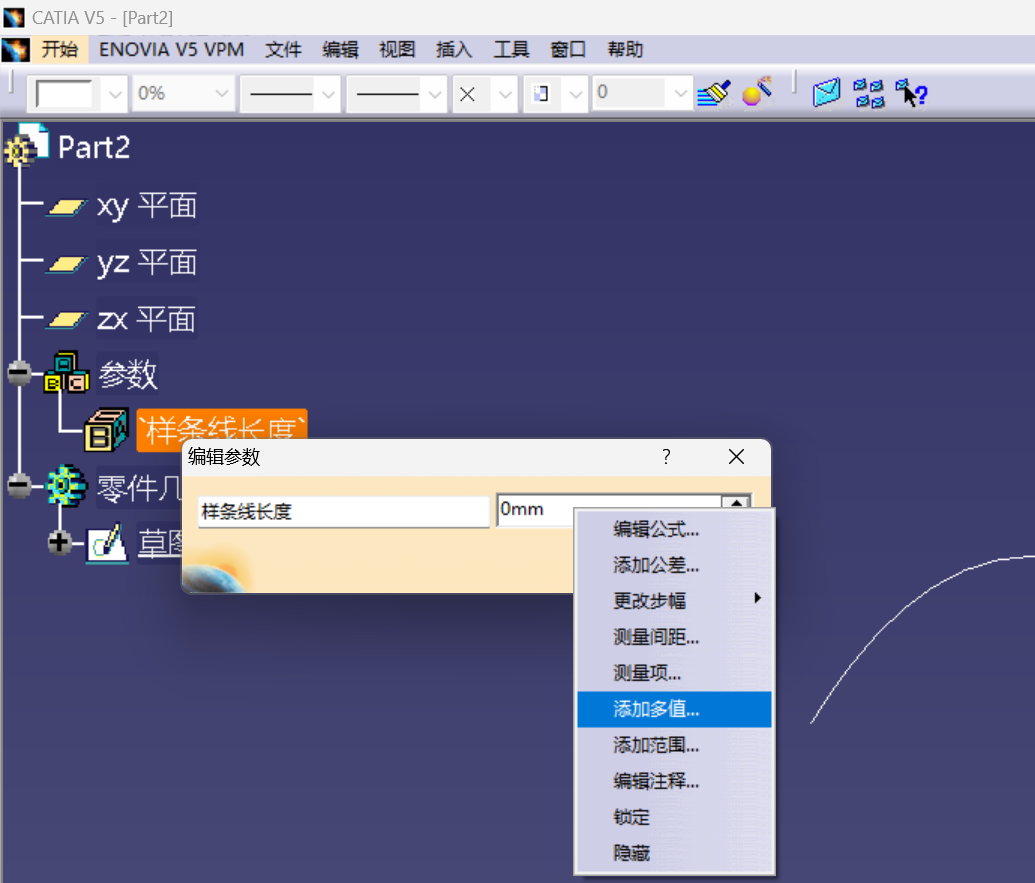

双击，右键，测量

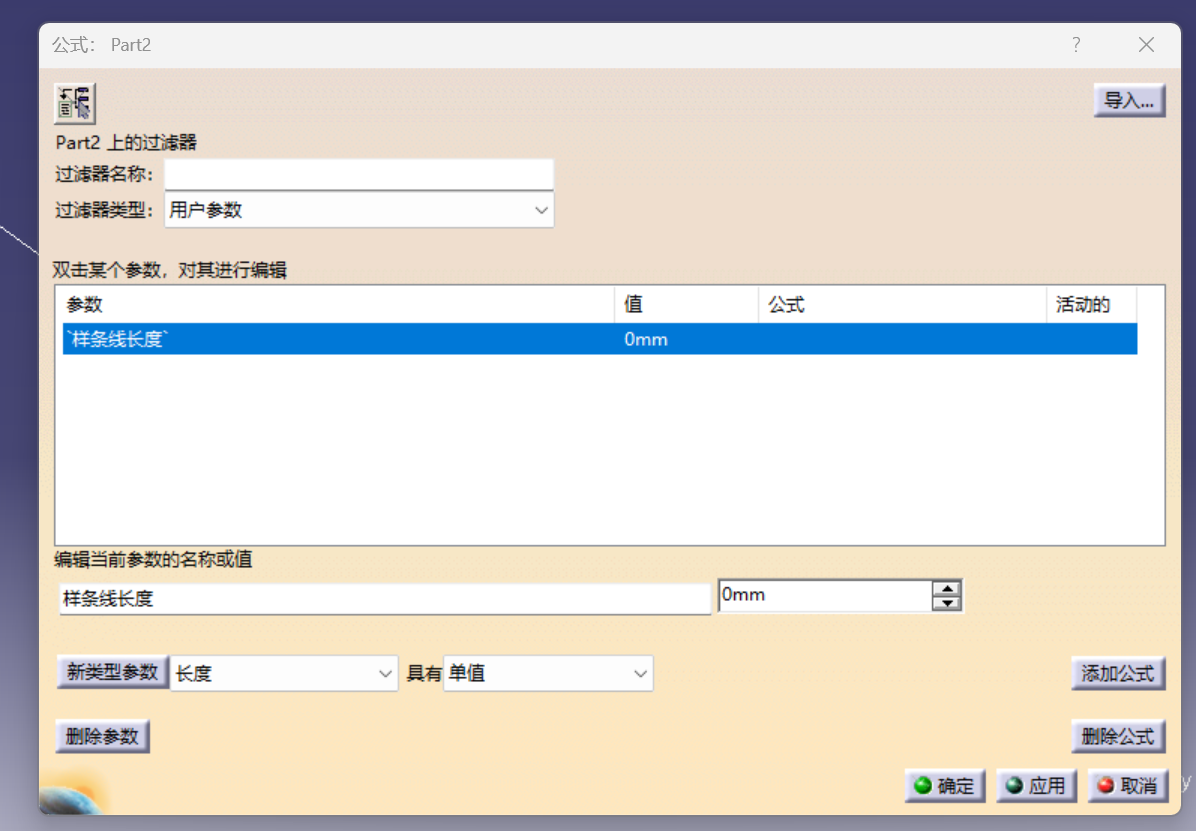

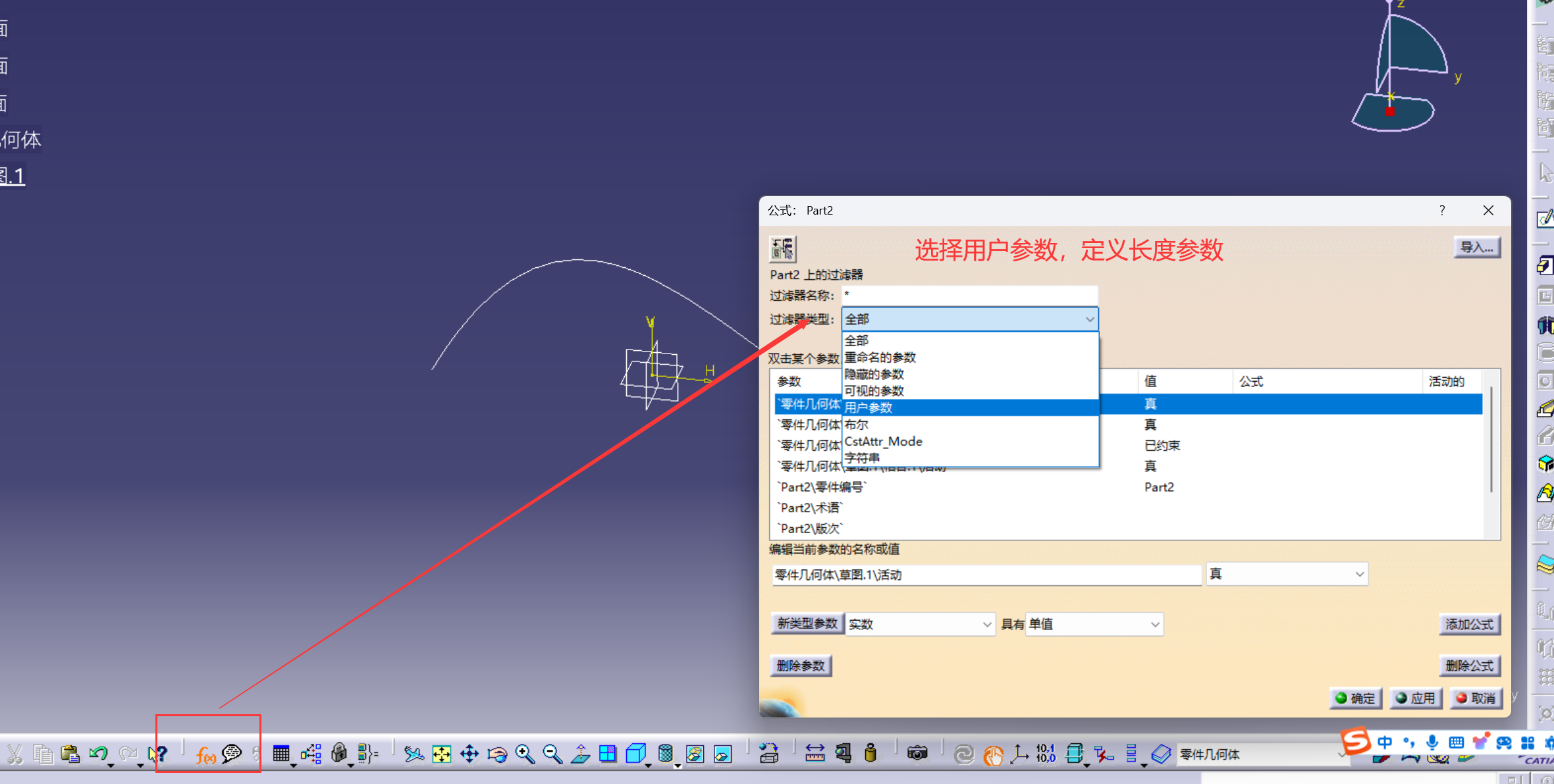

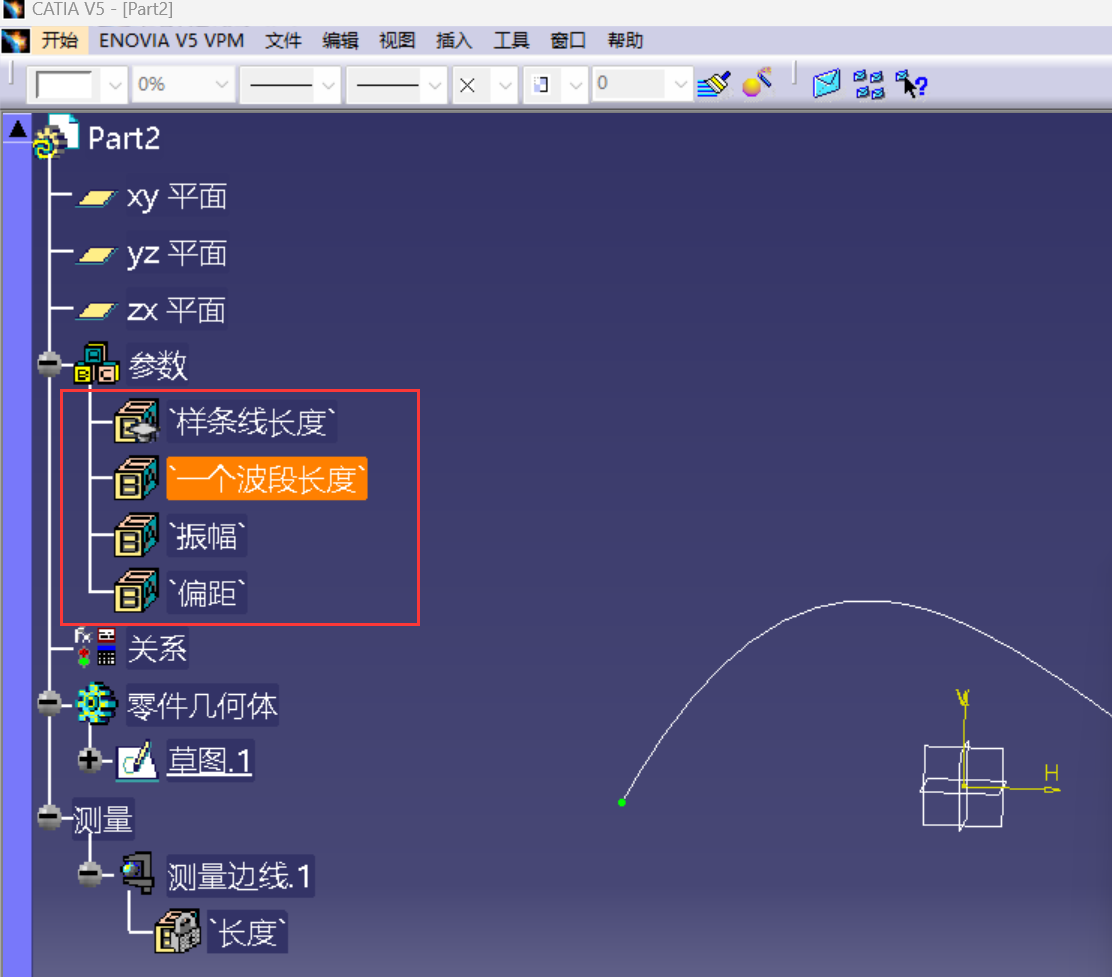

其他参数定义

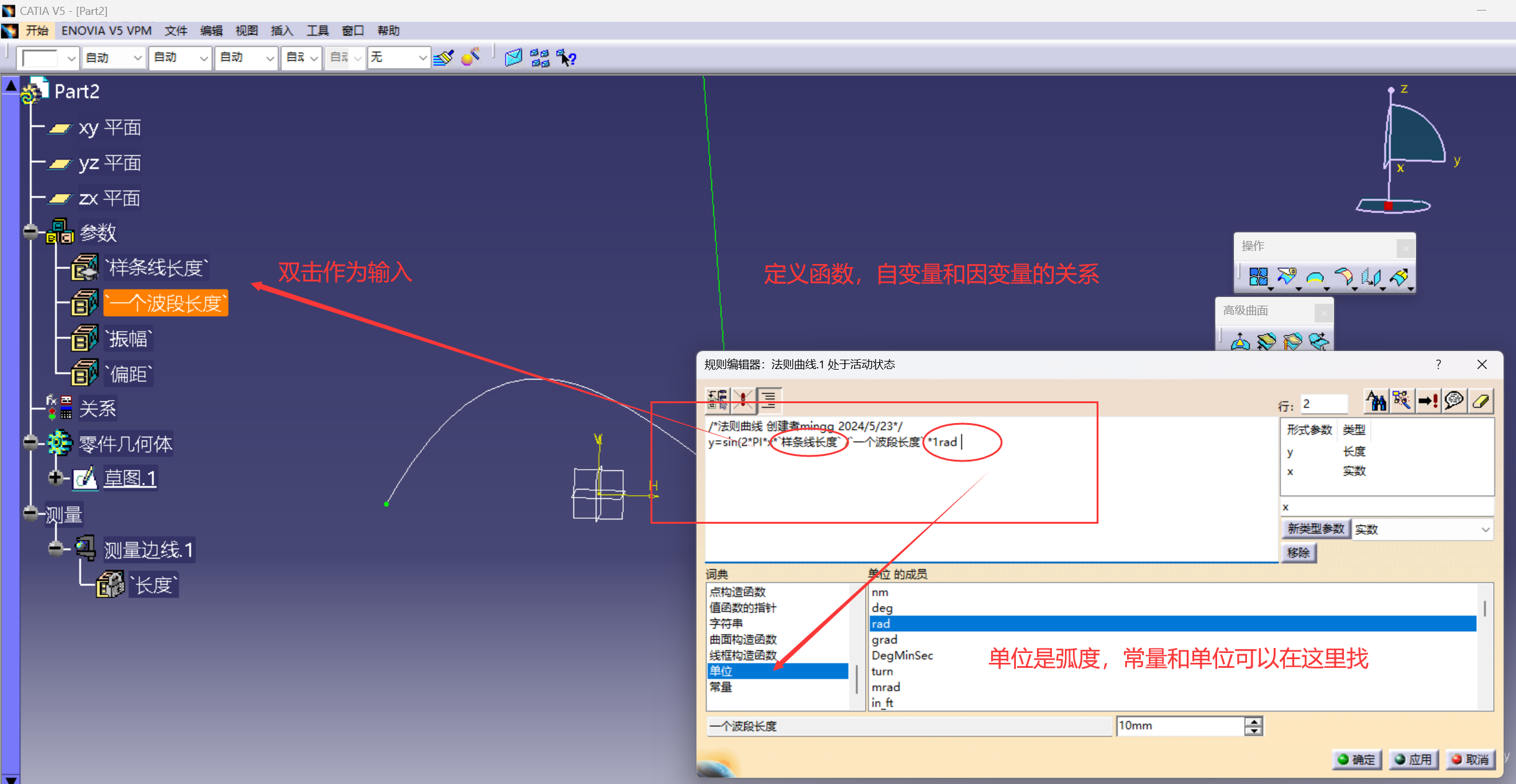

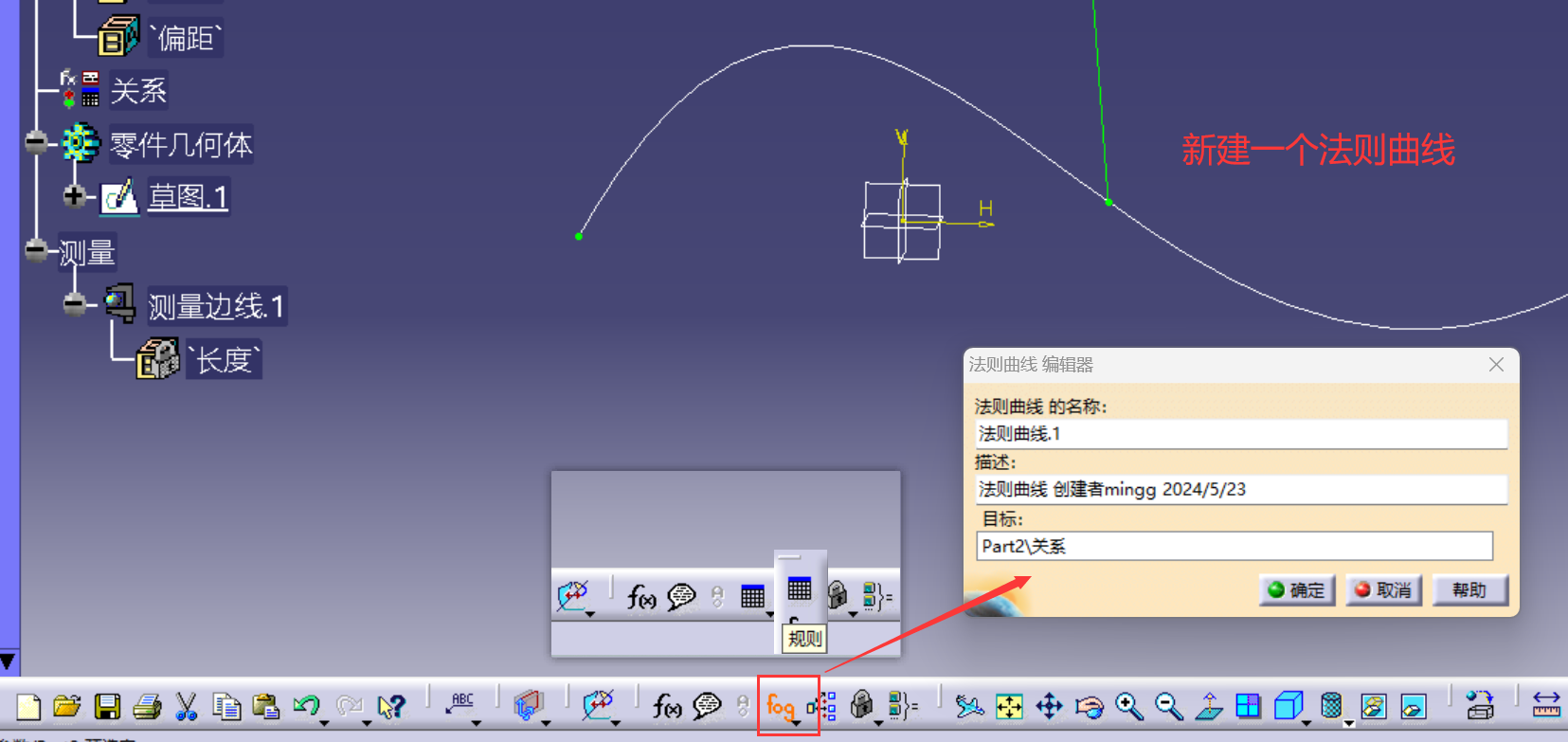

法则曲线定义

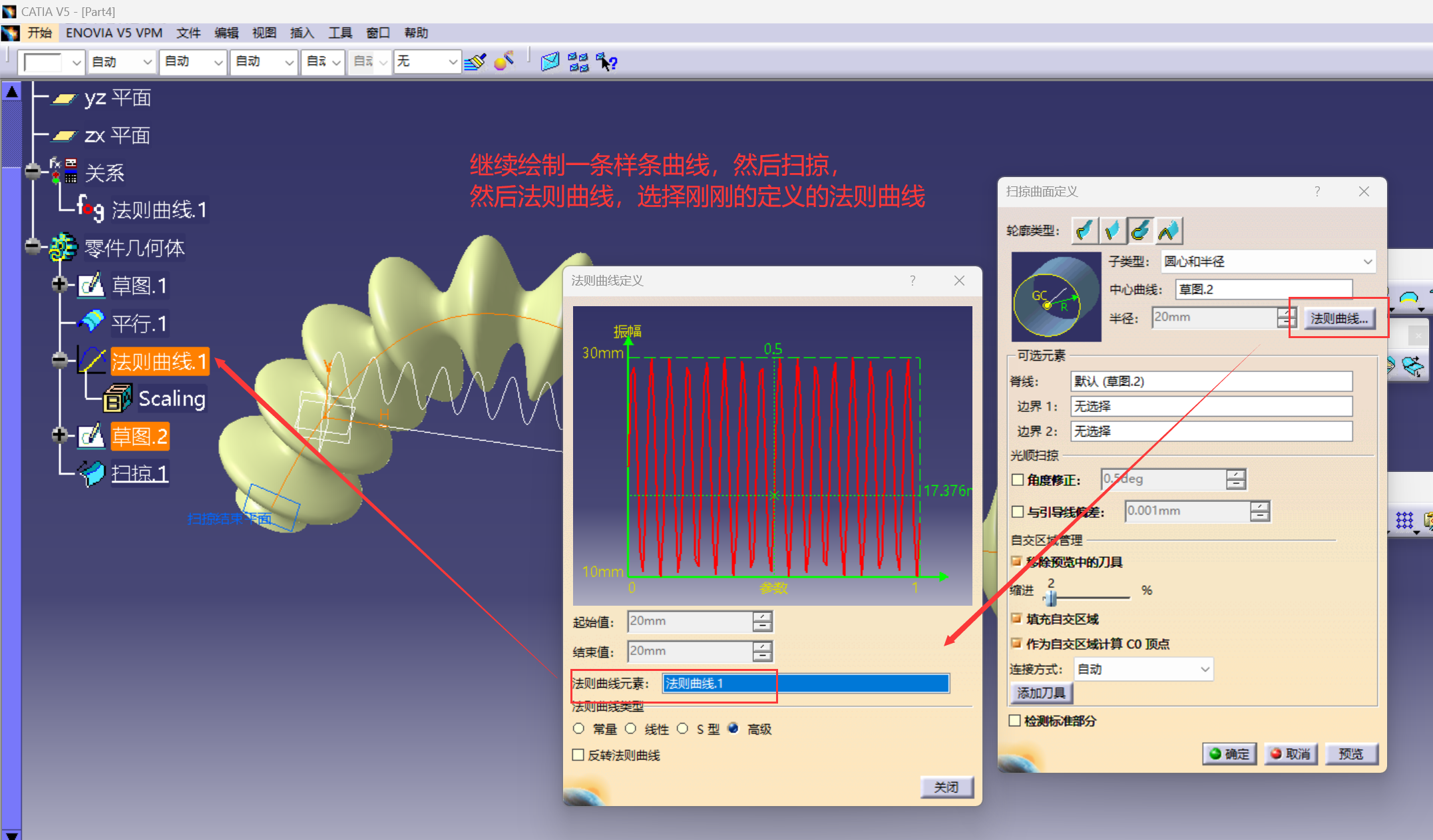

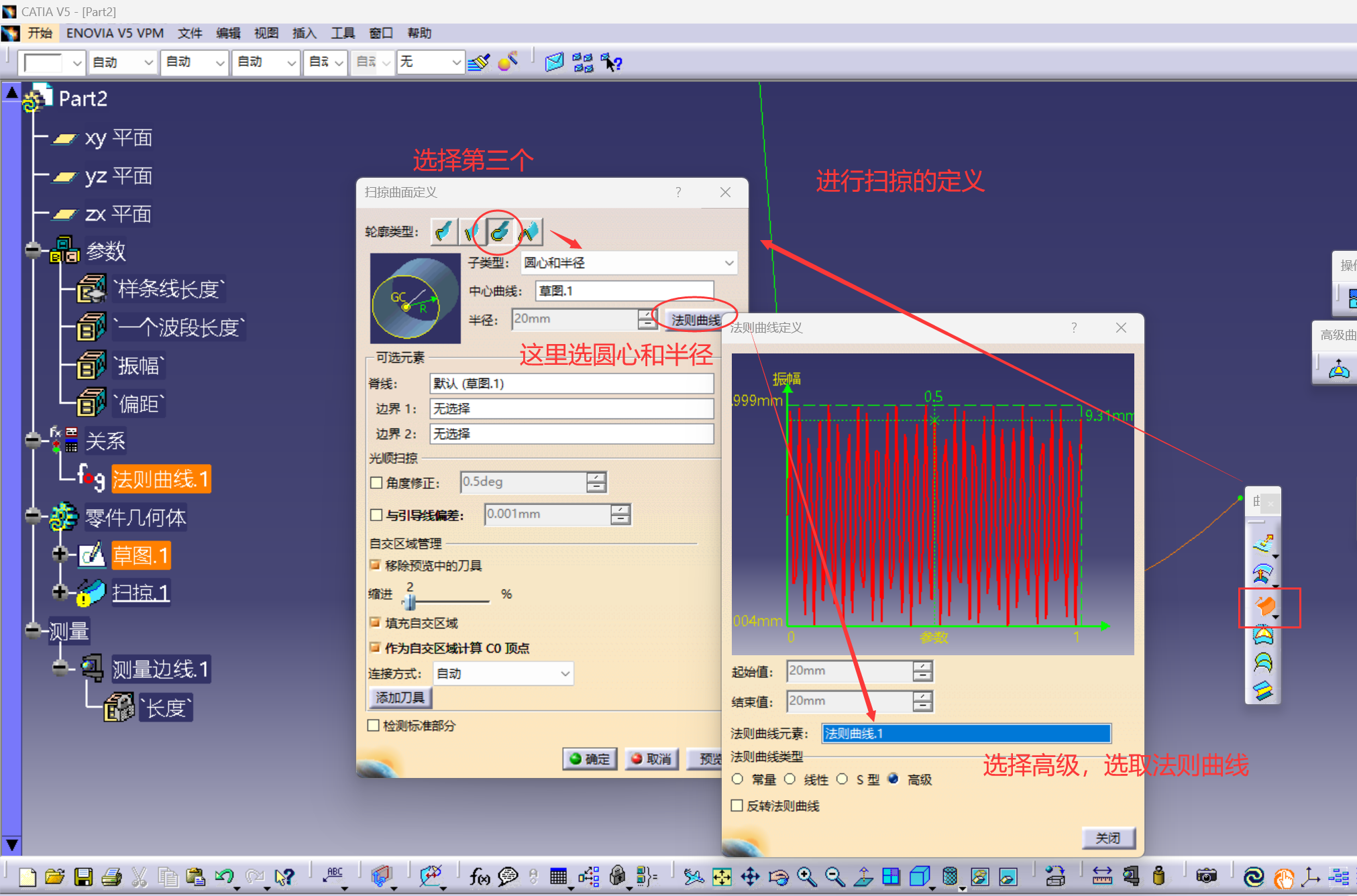

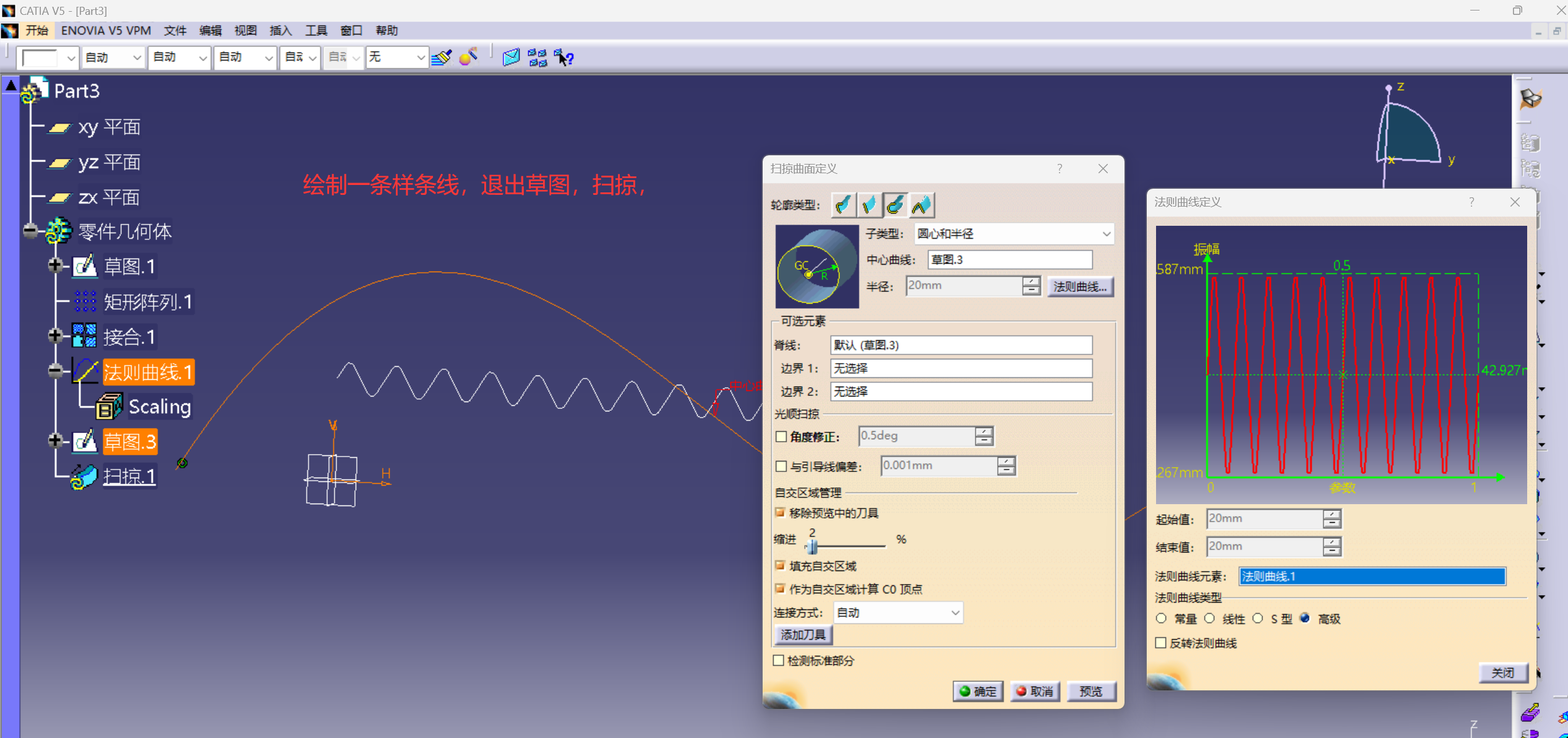

进行扫掠的定义

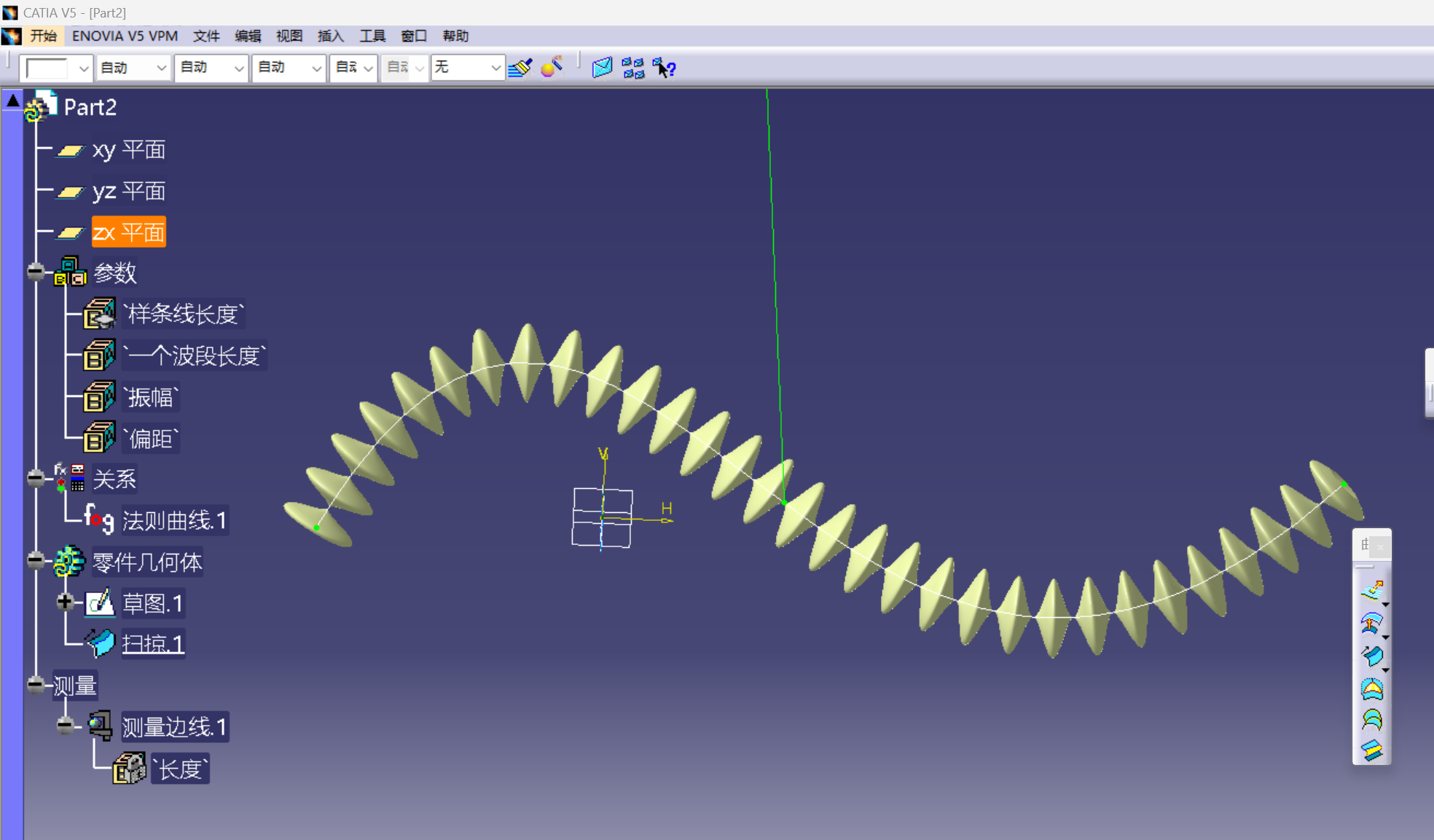

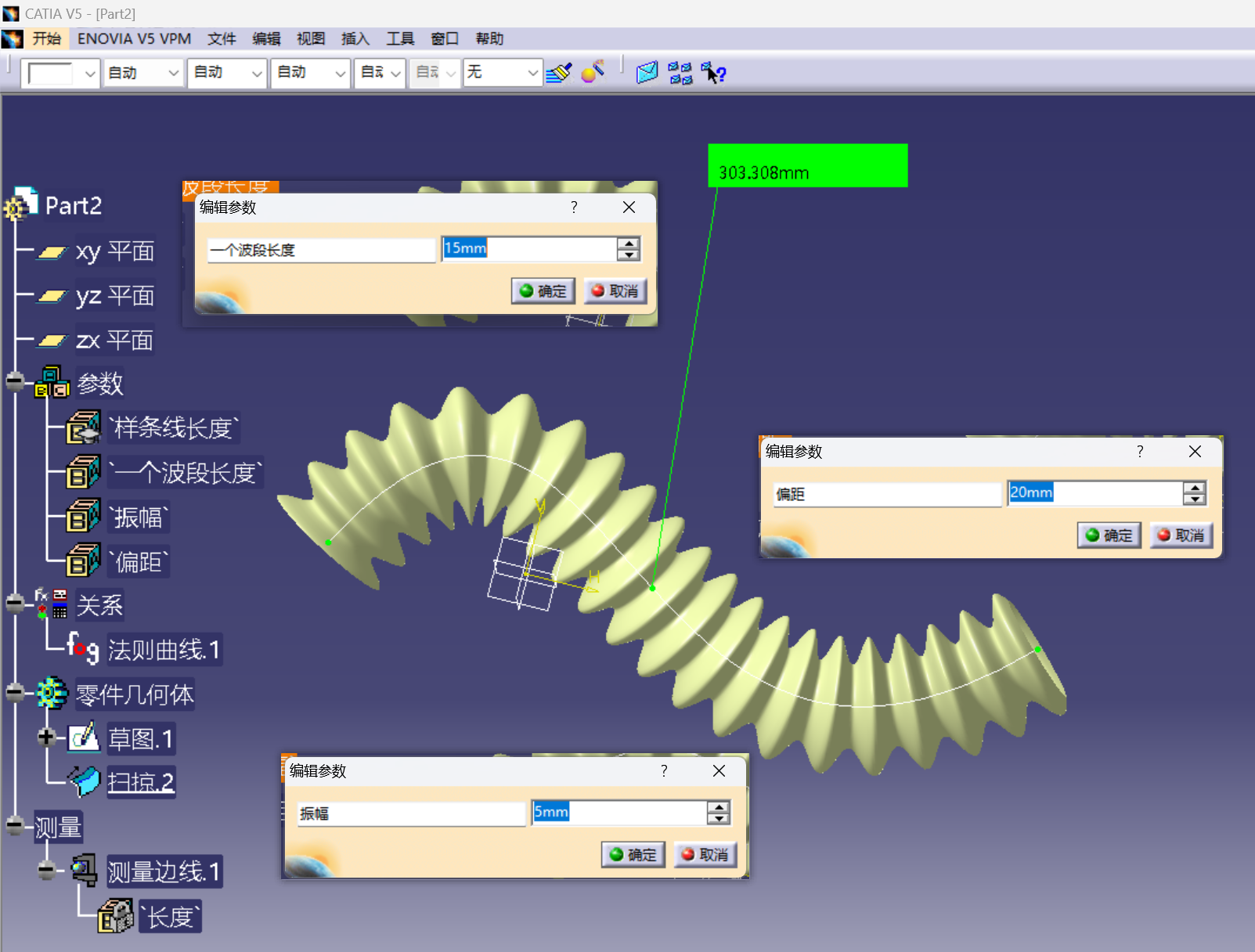

参数调整

方法二：自己画法则曲线

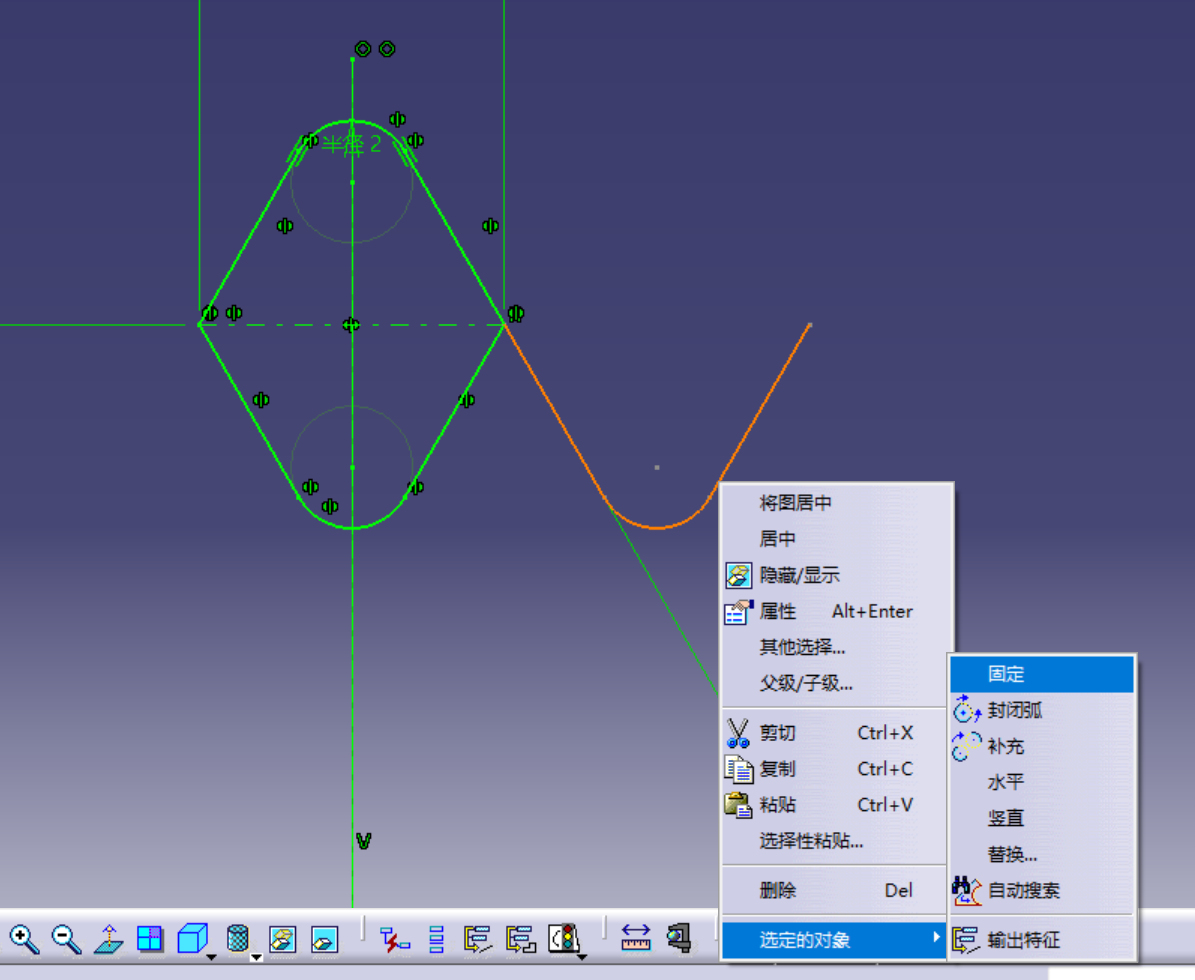

平移后的元素进行固定，把之前的删除

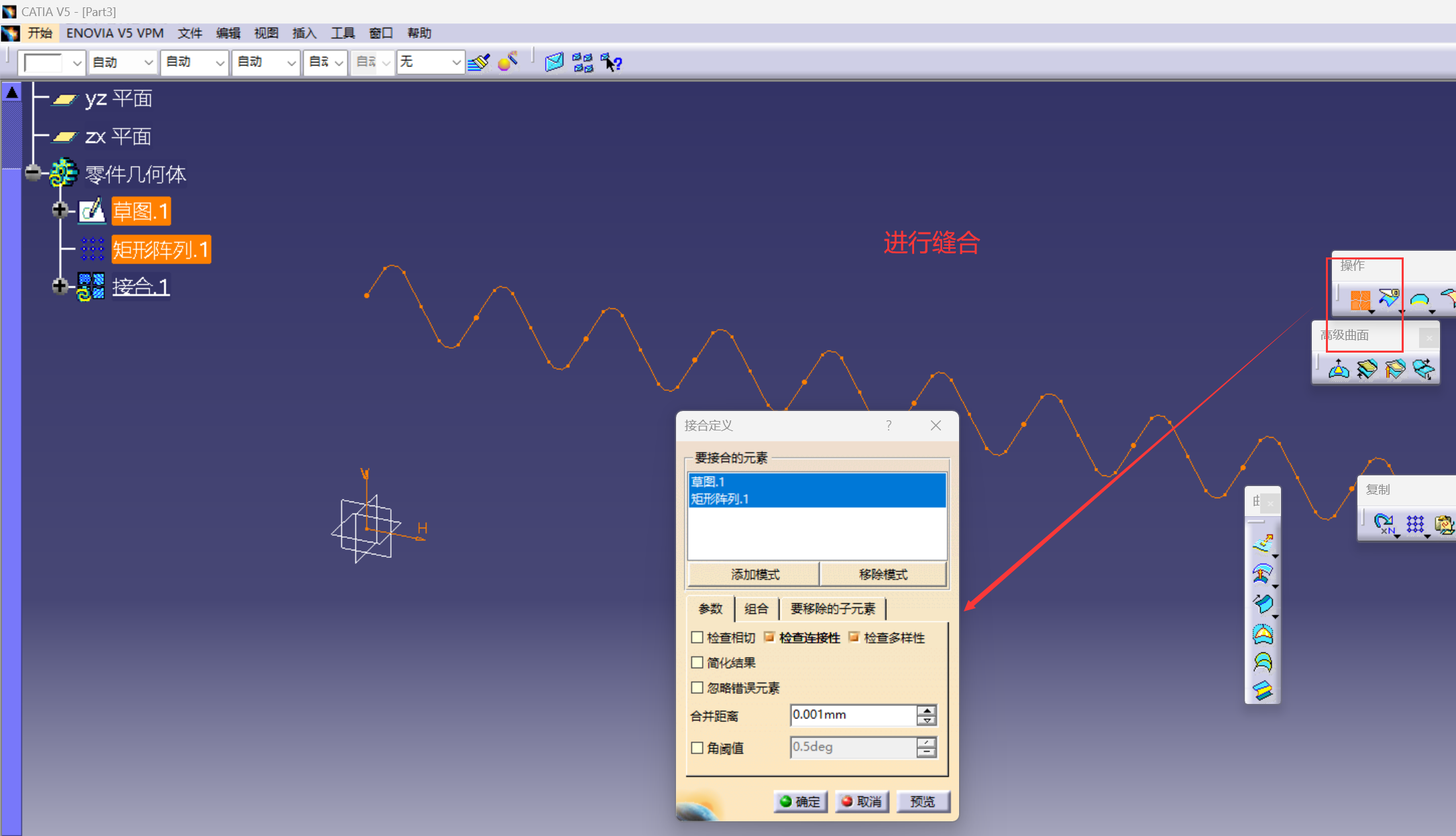

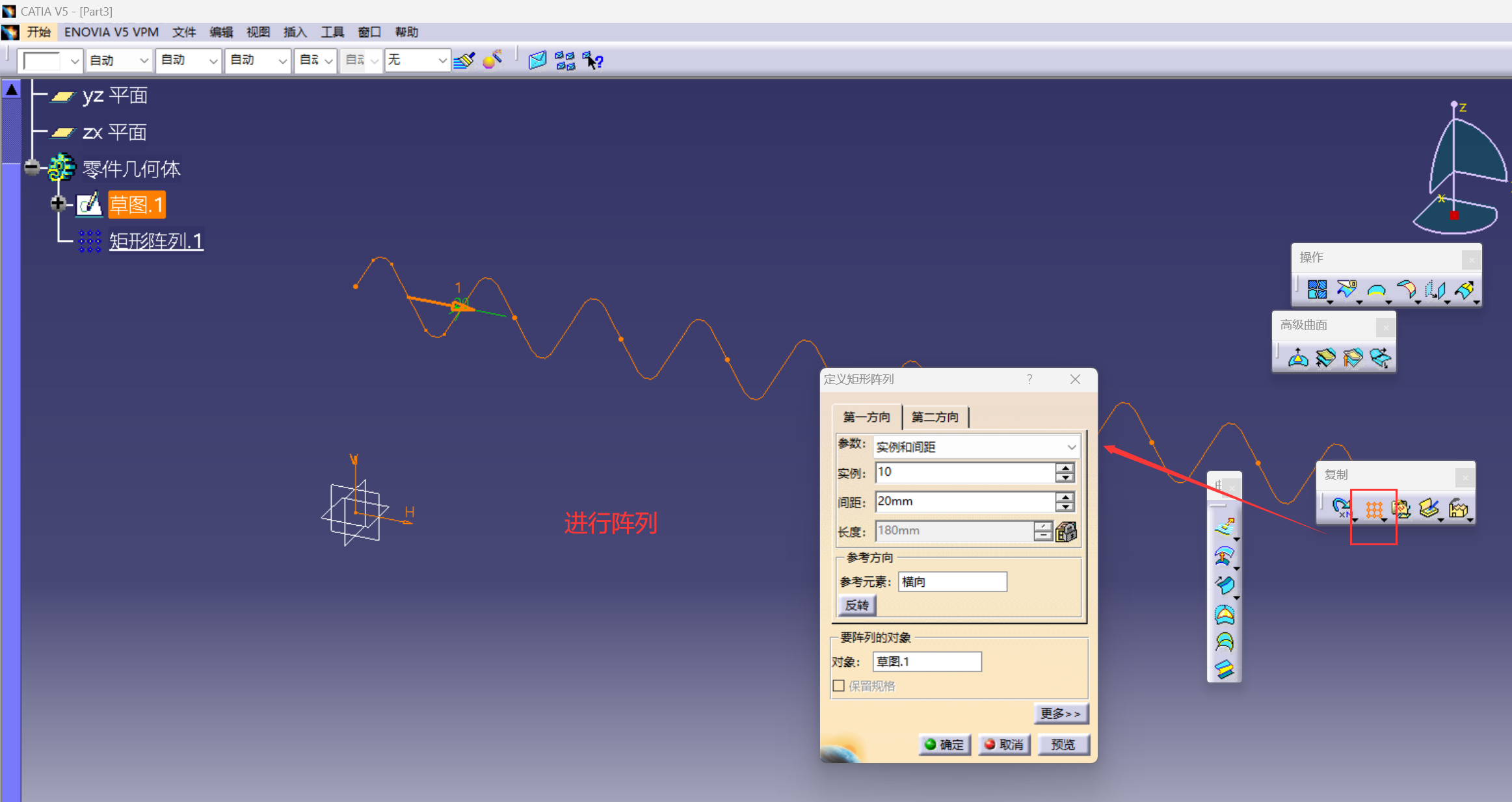

然后进行阵列

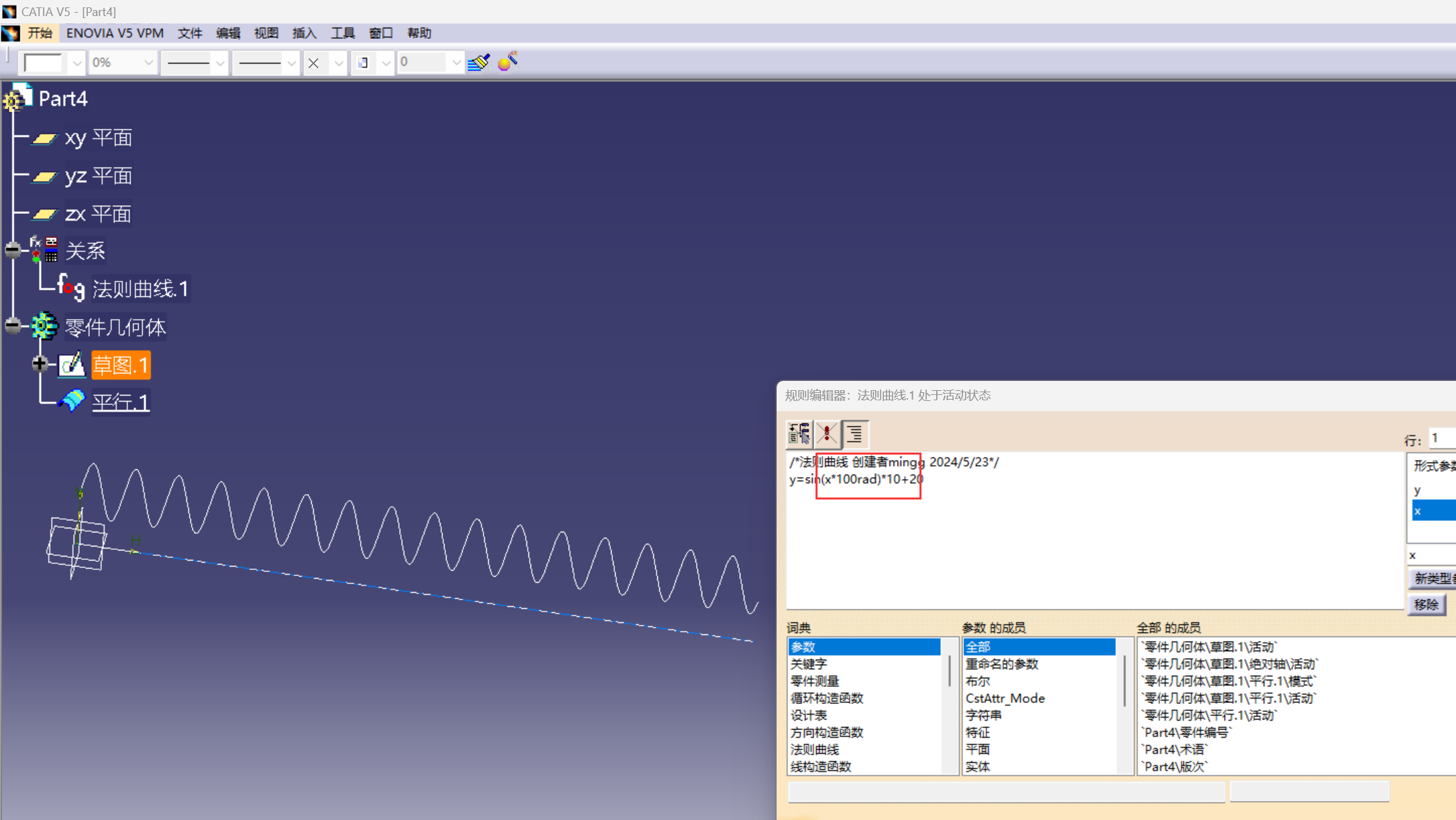

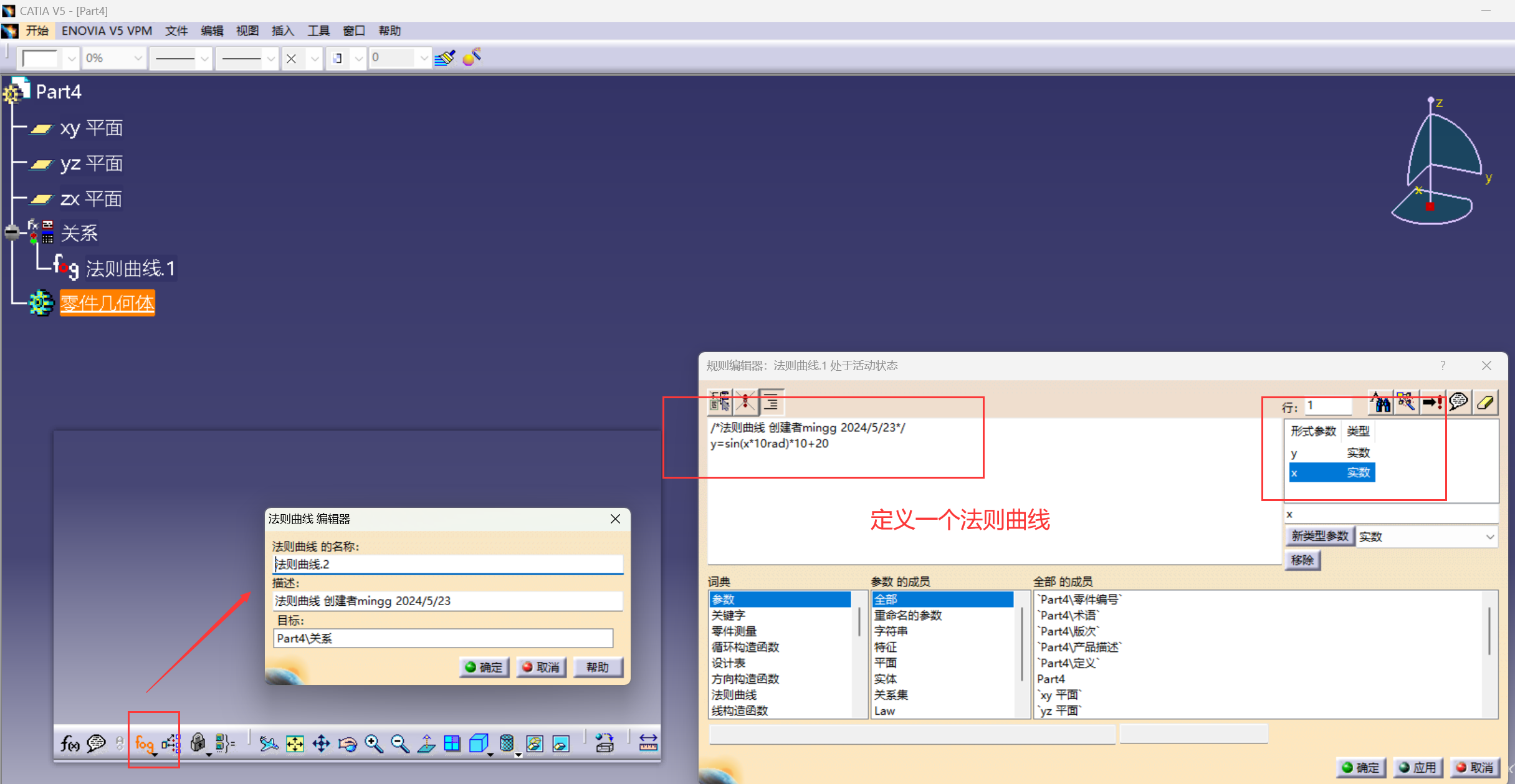

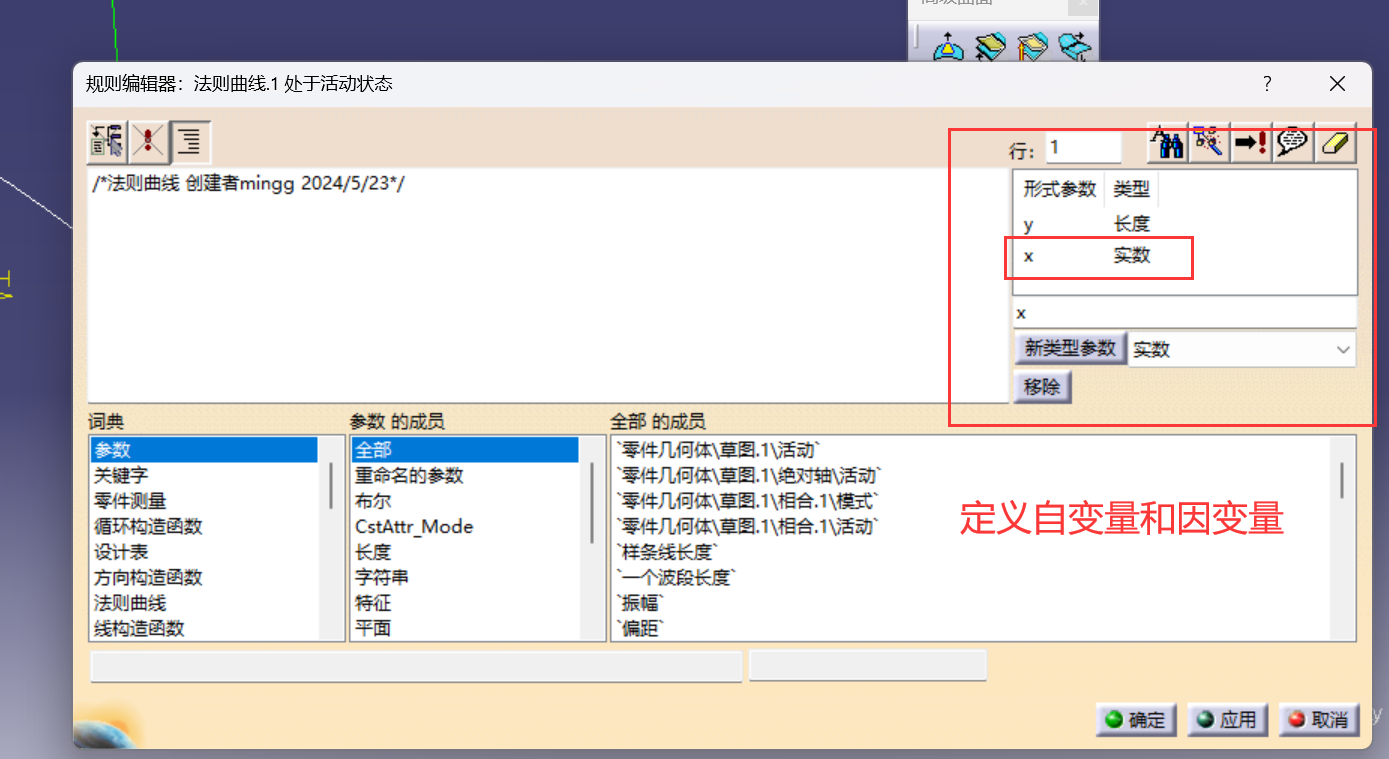

定义法则曲线

方式三：平行曲线画正弦曲线

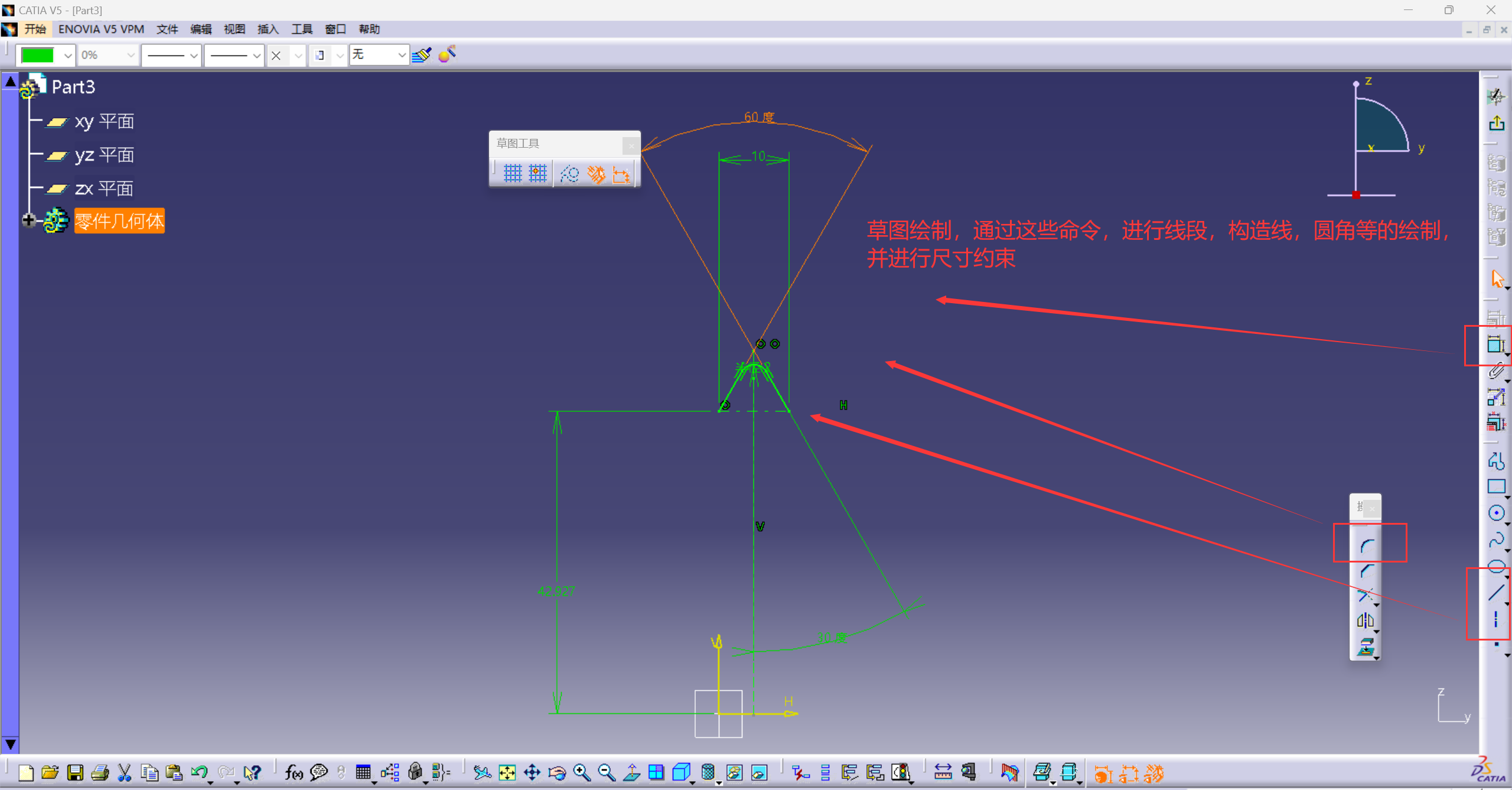

草图里面先画一条直线，然后定义平行曲线，

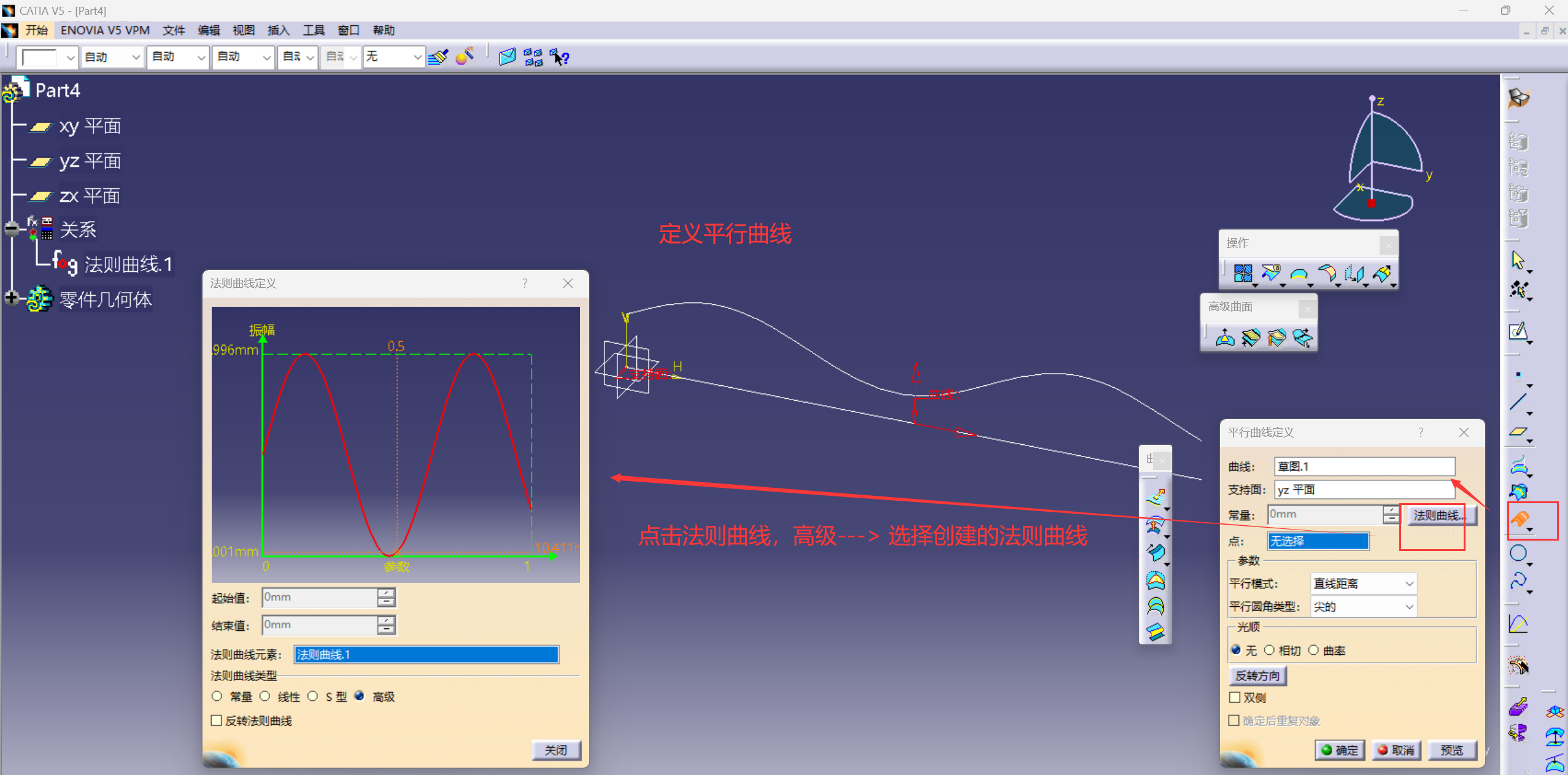

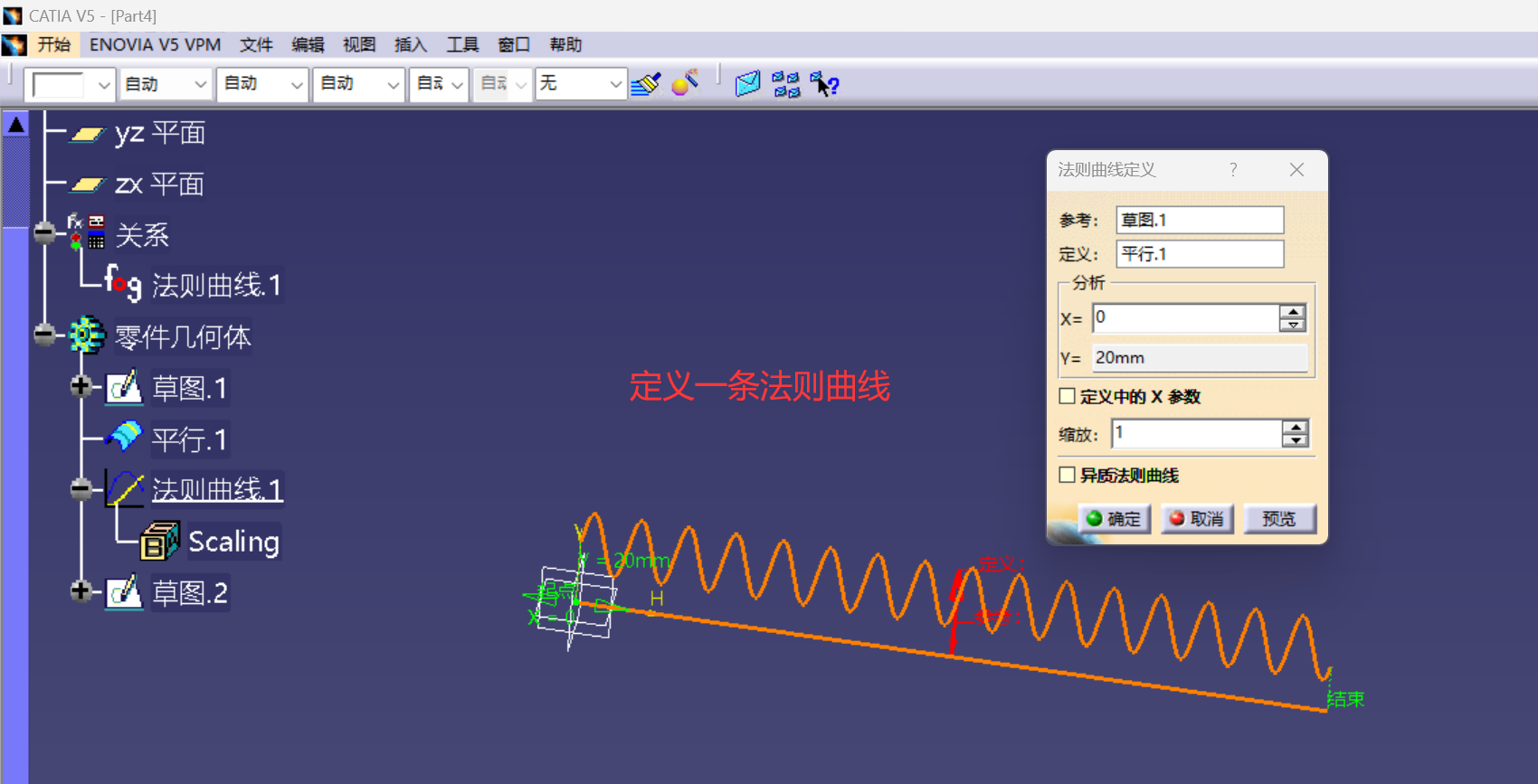

定义平行曲线，选择法则曲线

调整一下参数

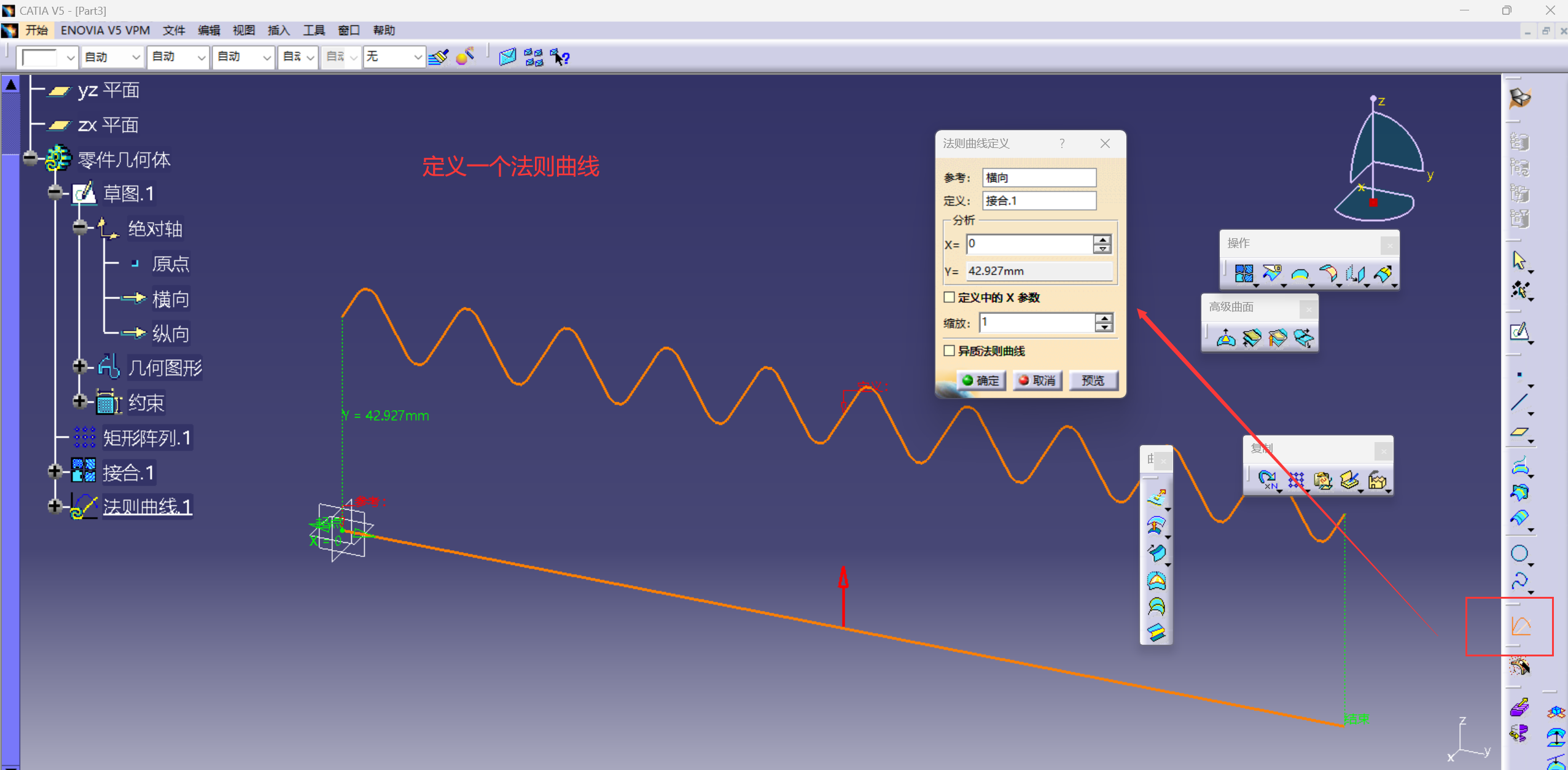

根据平行出来的曲线，和草图绘制的直线定义出法则曲线

继续画一条样条线，进行扫掠的定义。

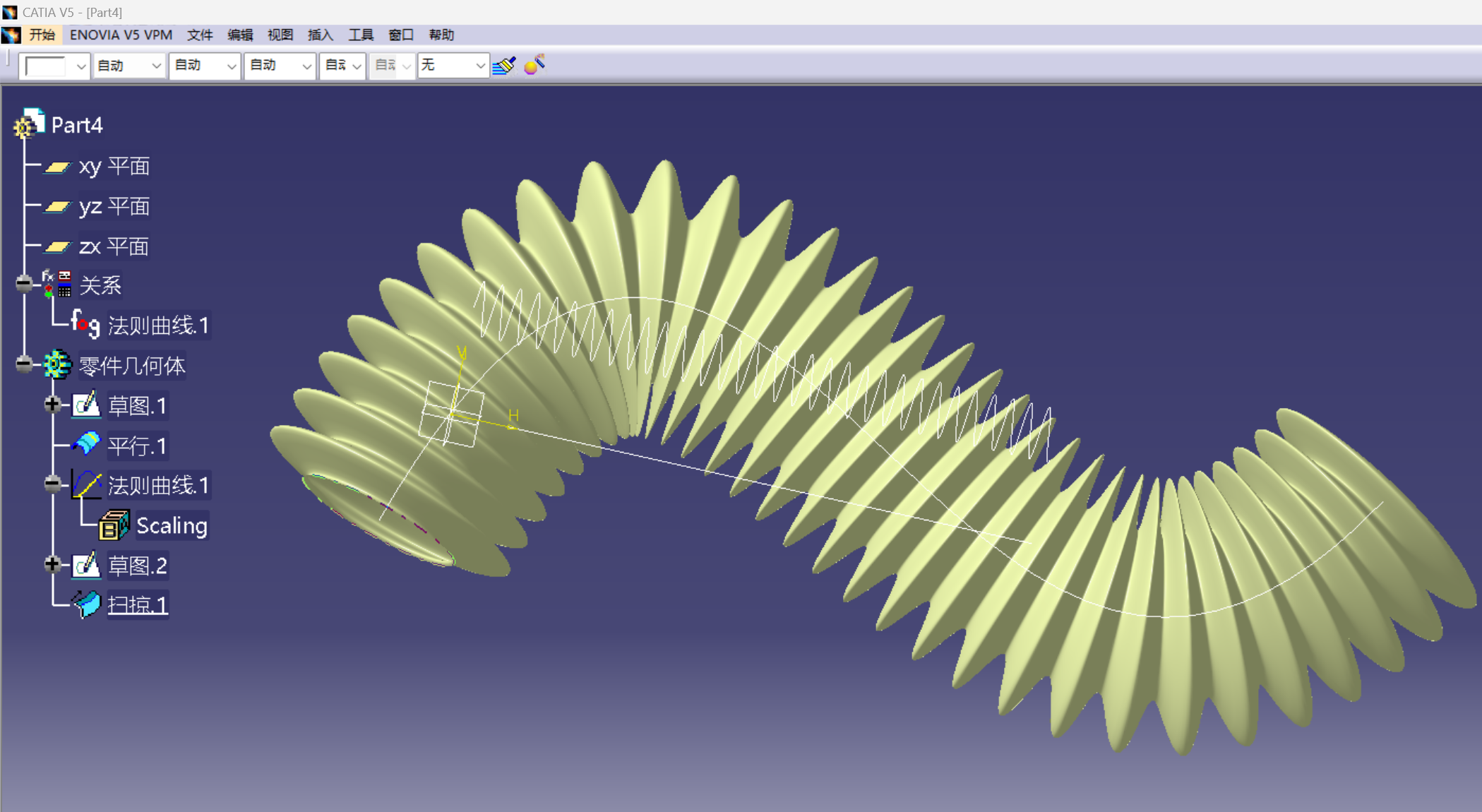

进行参数的调整

---

总结
