CATIA入门操作案例——草图绘制案例，shift键取消自动约束，多段线圆弧线段的绘制

引出

CATIA入门操作案例——草图绘制案例，shift键取消自动约束，多段线圆弧线段的绘制

---

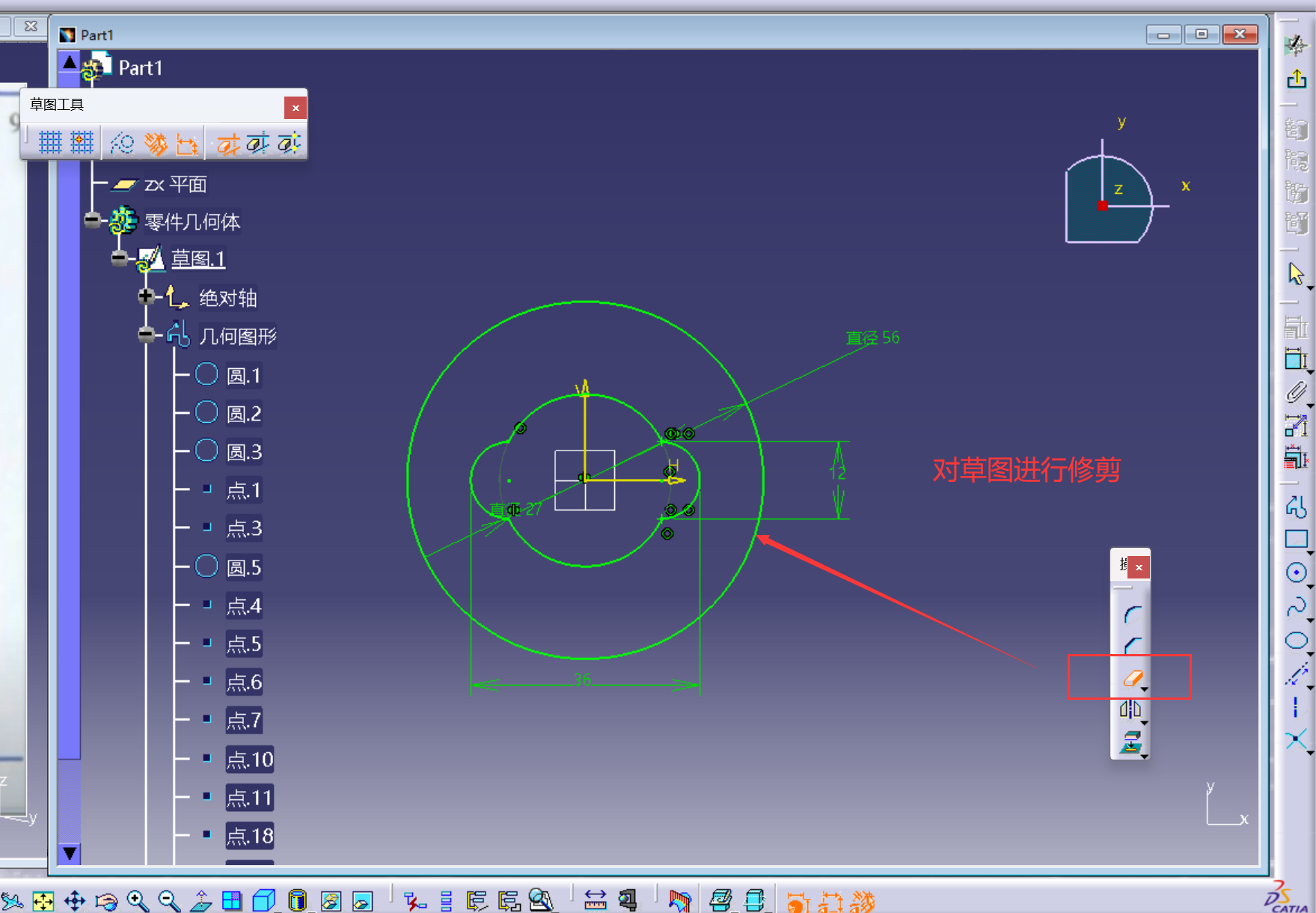

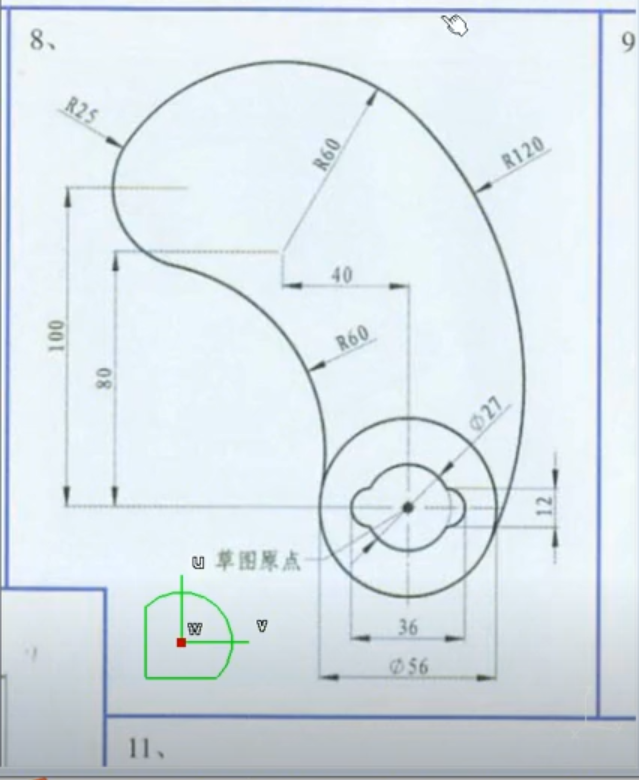

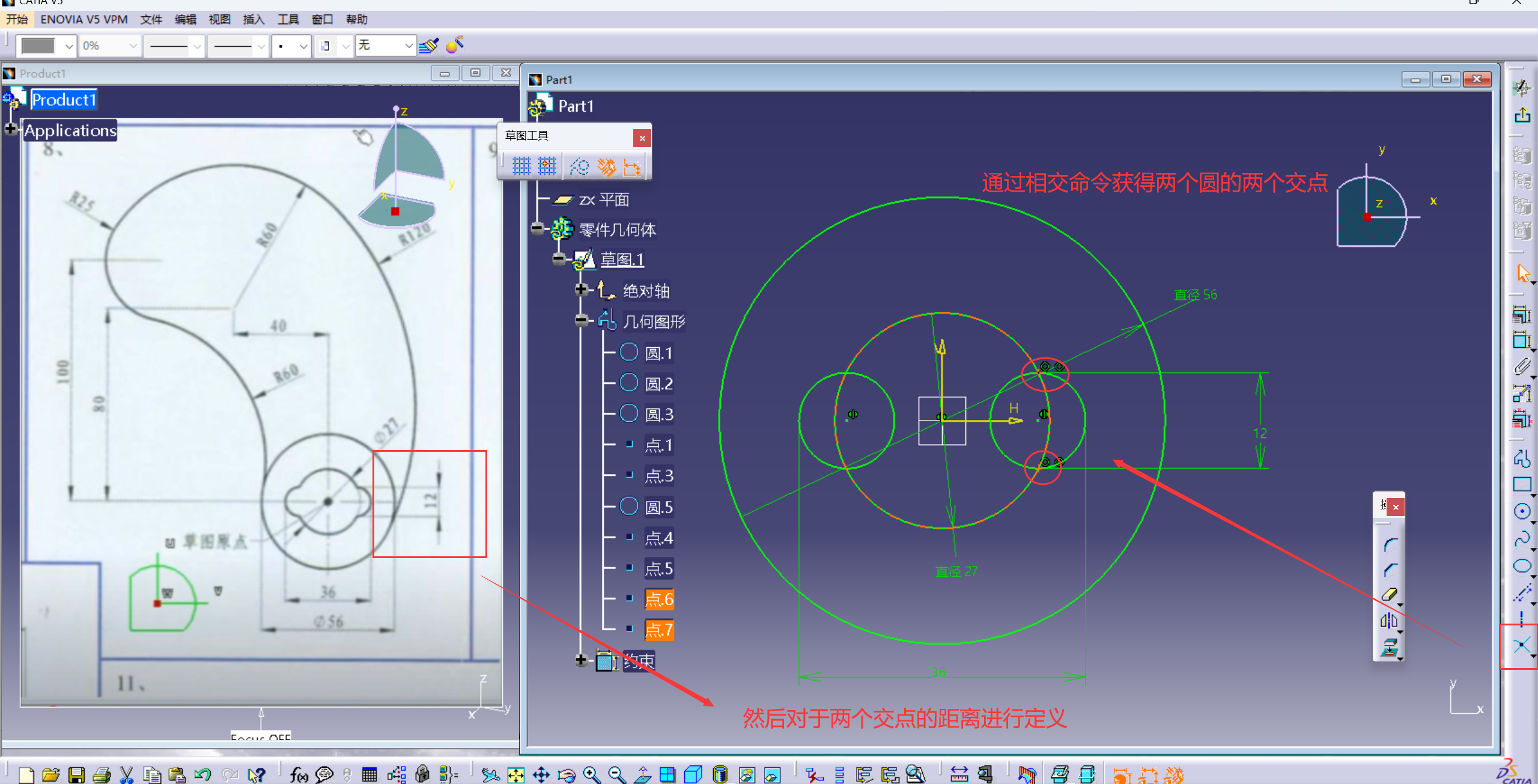

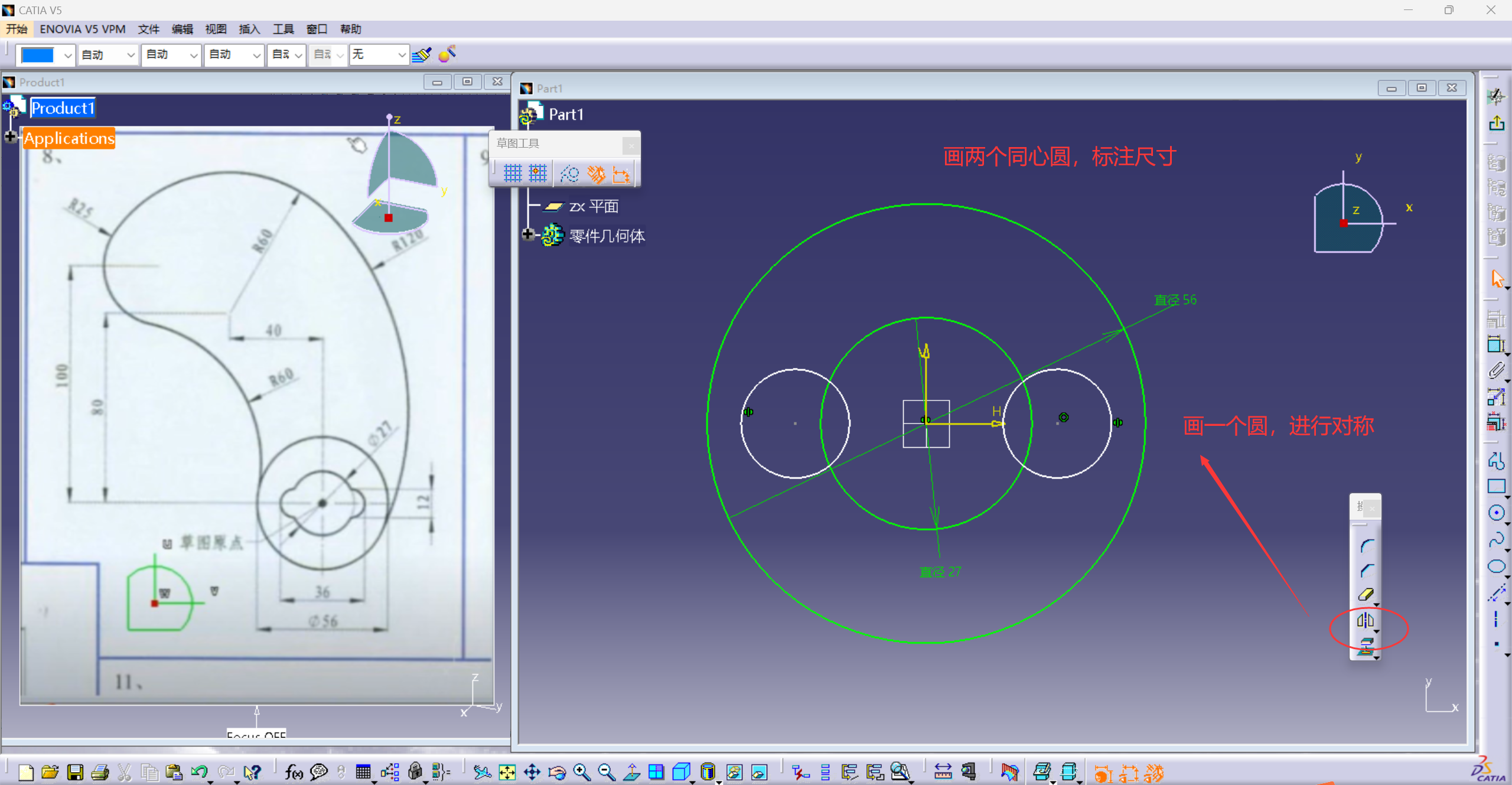

草图绘制，shift键取消自动约束

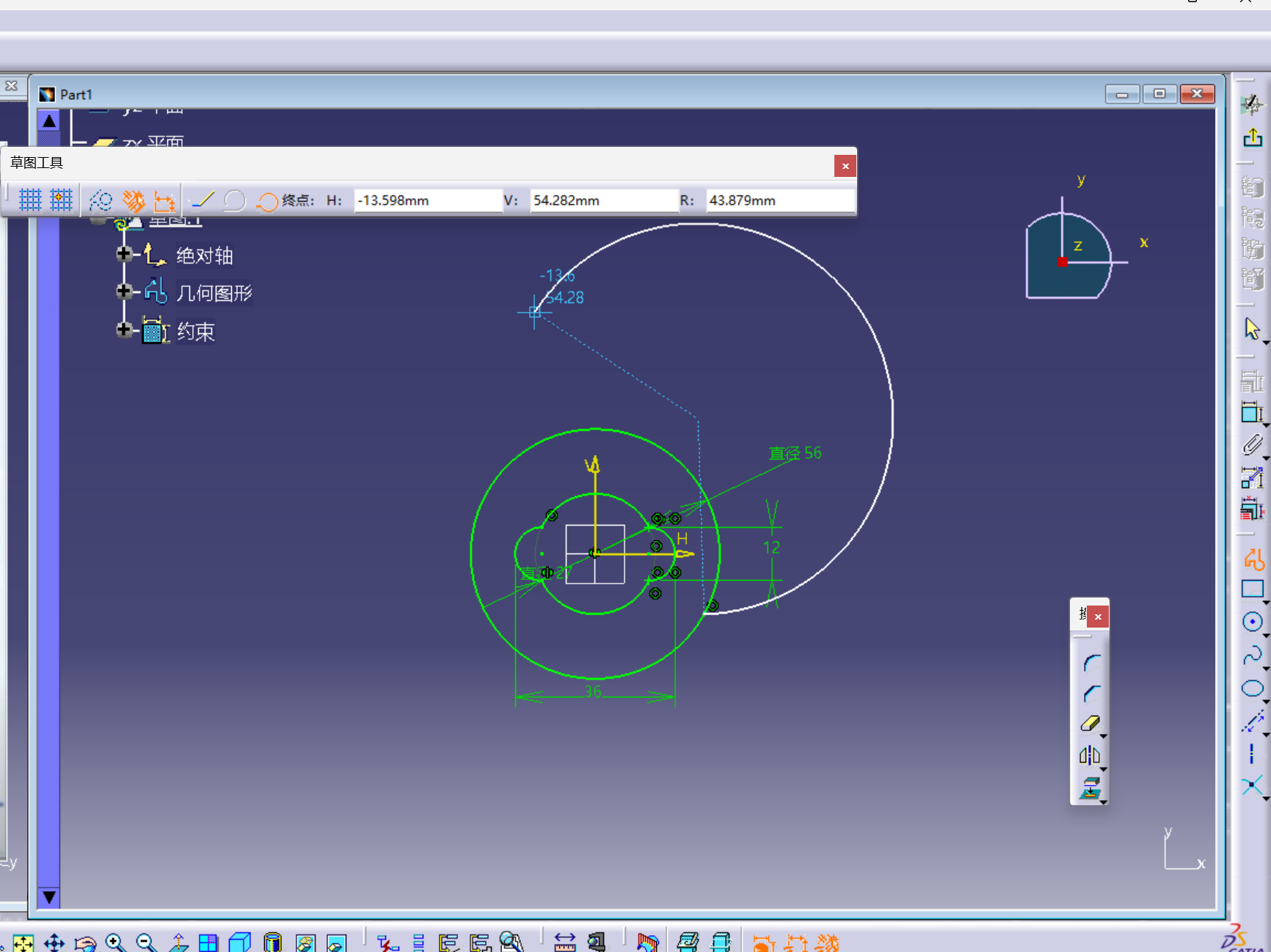

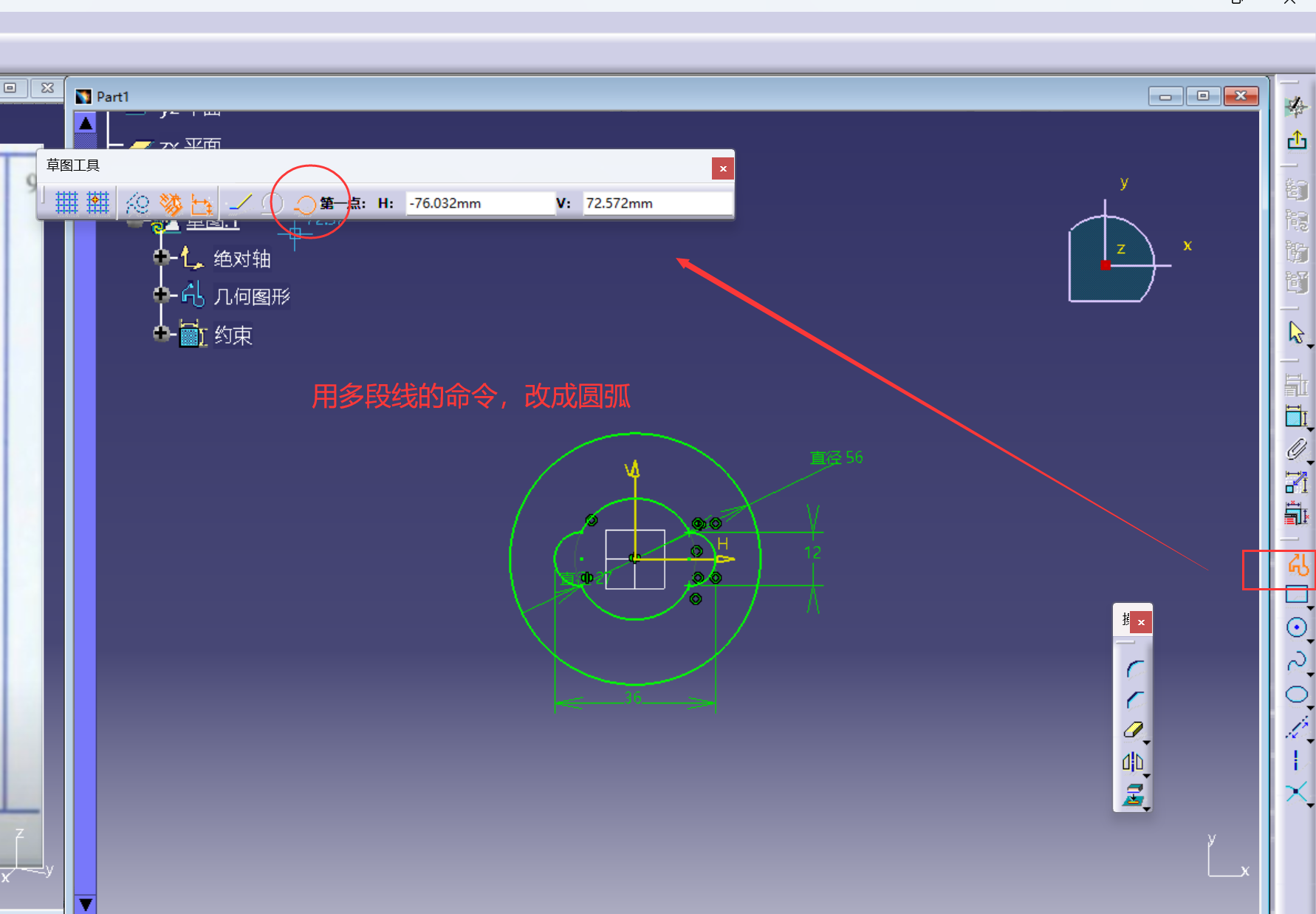

多段线的绘制，圆弧

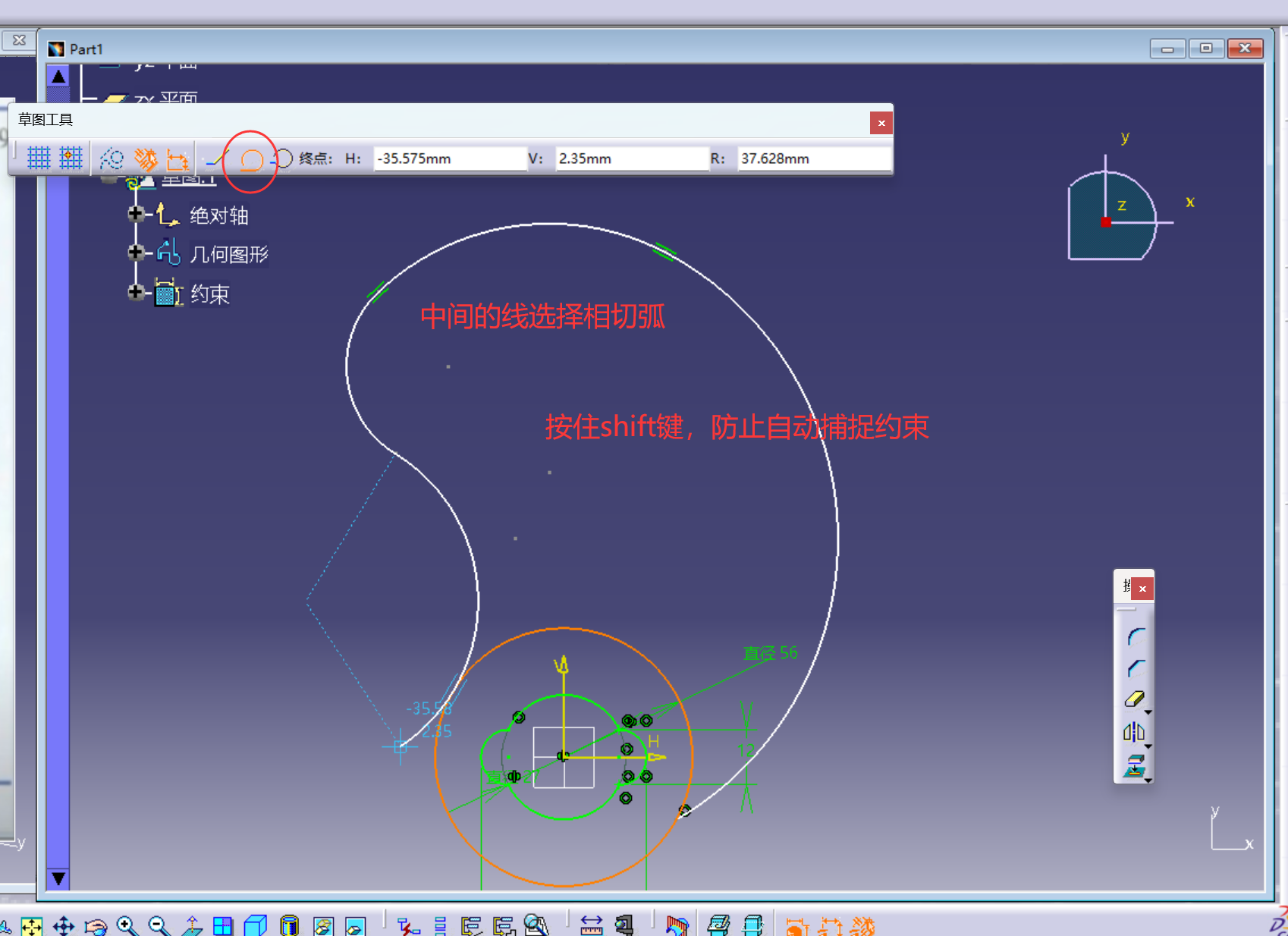

技巧：按住shift键取消自动约束

这样就不会自动捕捉，免去了之后删除捕捉到的元素的麻烦

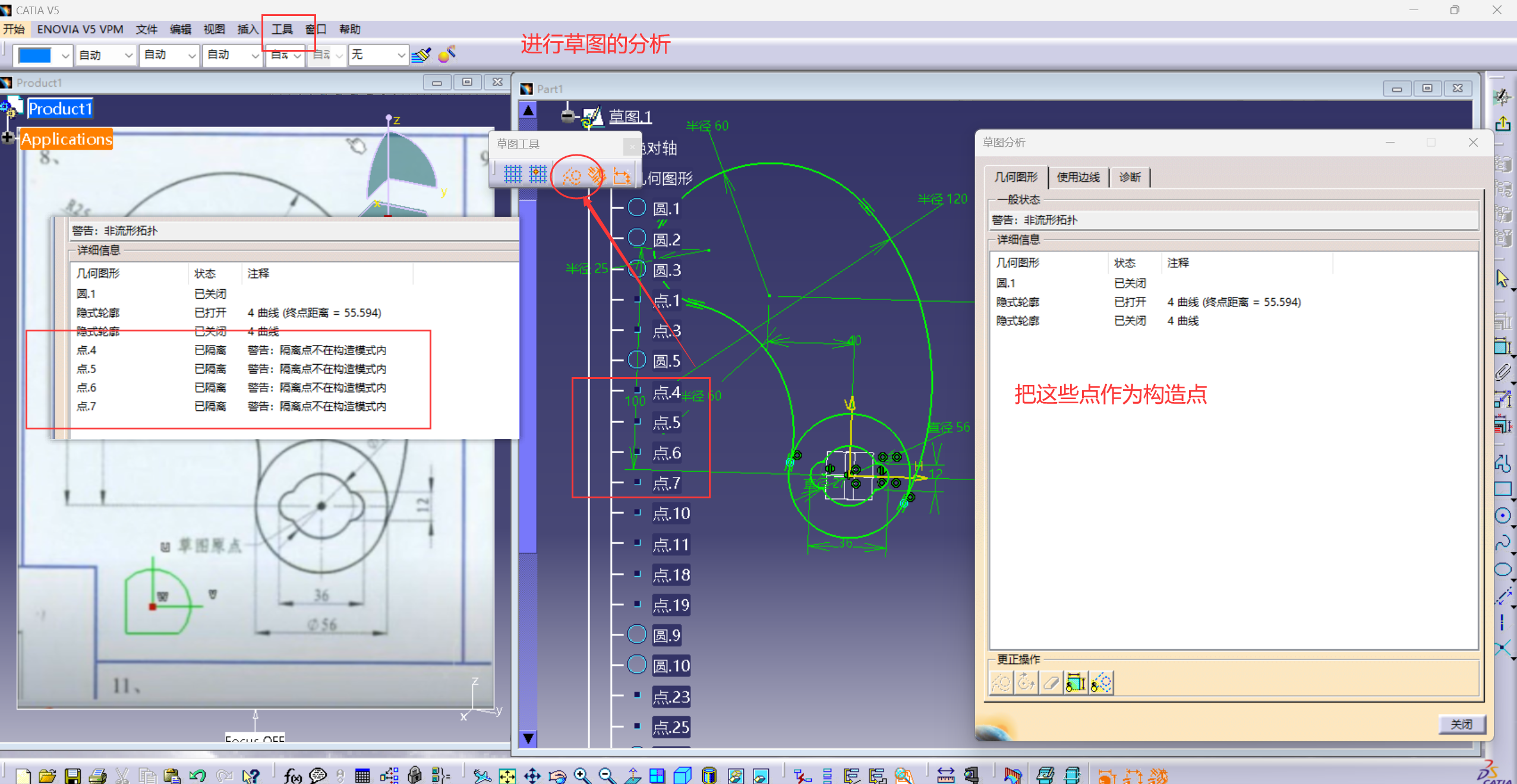

草图检查

---

总结

CATIA入门操作案例——草图绘制案例，shift键取消自动约束，多段线圆弧线段的绘制

---

其他内容

异形弹簧

新建几何体

草图编辑，画一条样条线

进行扫掠，圆心和半径

画出曲面上的螺旋线

定义直线，选择曲线的角度/法线

在曲线上创建点

支持面选择扫掠面，角度7度，终点设置大一点，选中支持面上的几何图形

再次选择扫掠，圆心和半径

双击修改，调整一下样条曲线
