铰结三角形规律:如果三个铰不共线,则一个铰结三角形的形状是不变的,而且没有多余约束
这里的铰是指单铰,其实也包括虚铰

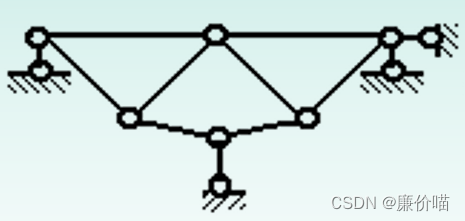

比如

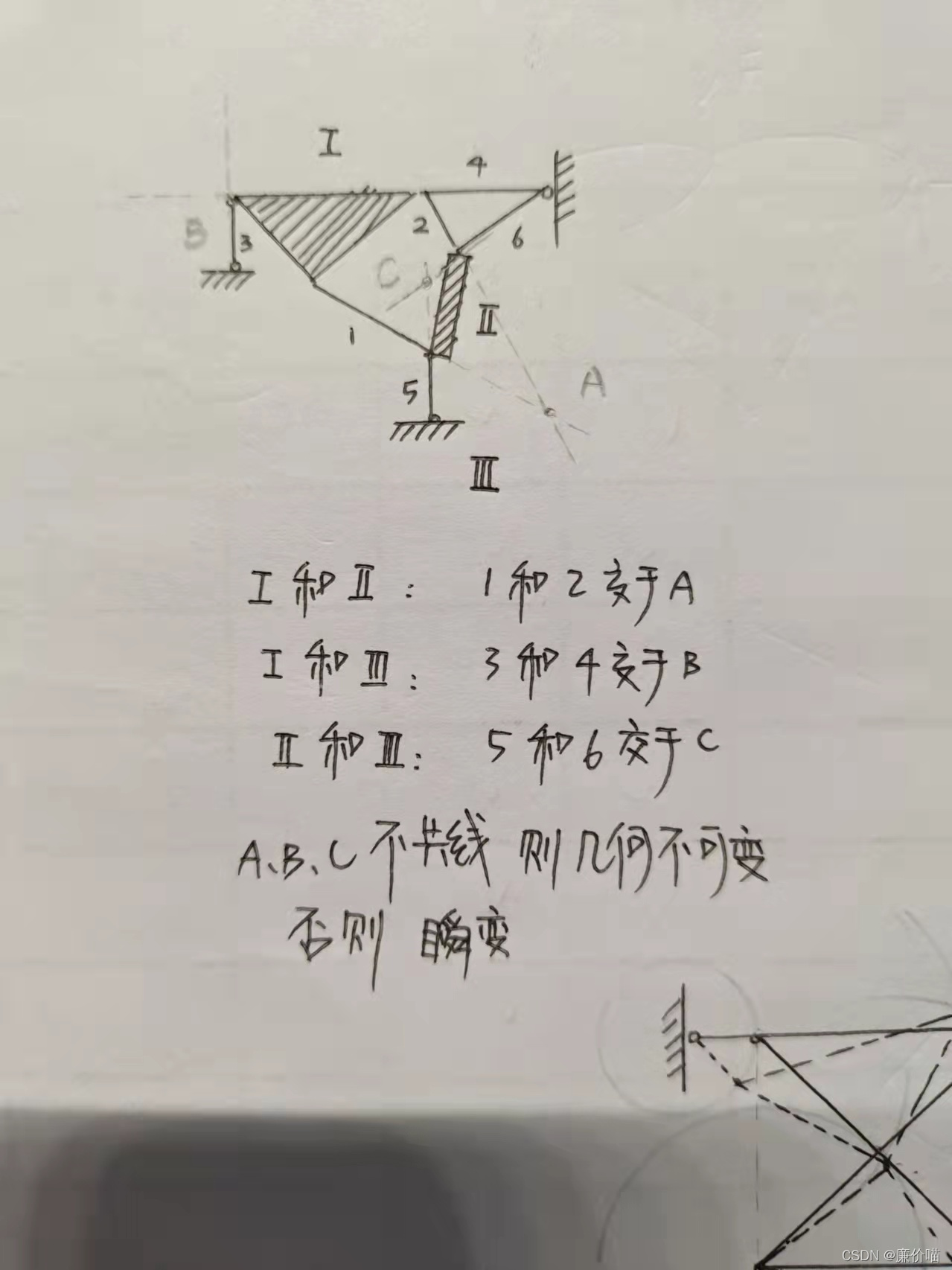

设了左右两个刚体之后,A 是单铰,B,C 是瞬铰
根据铰结三角形规律,三个铰就是 A,B,C,看这三个铰是否是共线
可以发现现在关系是 两根链杆 => 一个瞬铰 =>一个单铰
这样就可以知道那些复杂思考了
(关键是有些书在介绍铰结三角形规律没说可以用虚铰,只有看题才知道……)
那么总结出来规律就是
①把链接到固定铰支座视为直接链接到地面
②结构中所有链杆都用来计算瞬铰且每个杆只用一次,三个瞬铰不共线
③可以把地面看作一个刚体,可以把一根杆看作一个刚体
例2:
故意写成不对称的形式:
