1.铰结三角形规律中虚铰也记为单铰，即虚铰和单铰的地位相同

参考
https://blog.csdn.net/PriceCheap/article/details/123090114

2.灵活合并刚体

加减二元体属于一般操作，此外还有：

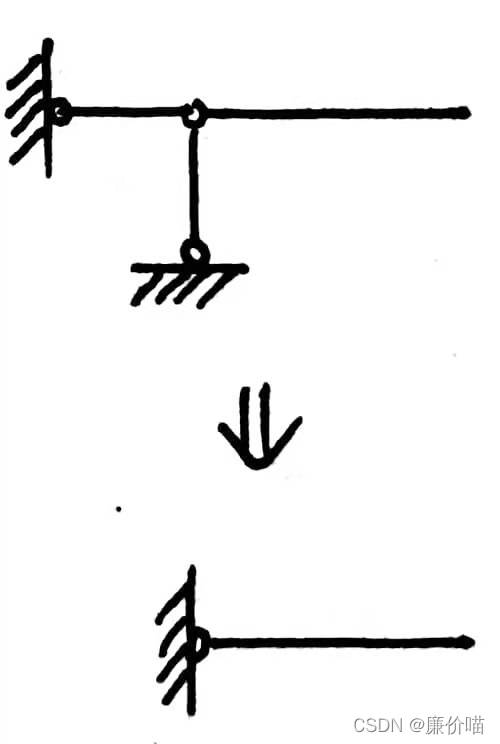

在这里插入图片描述

上图中，两个二元体添加到最右侧的杆，构成一个刚体

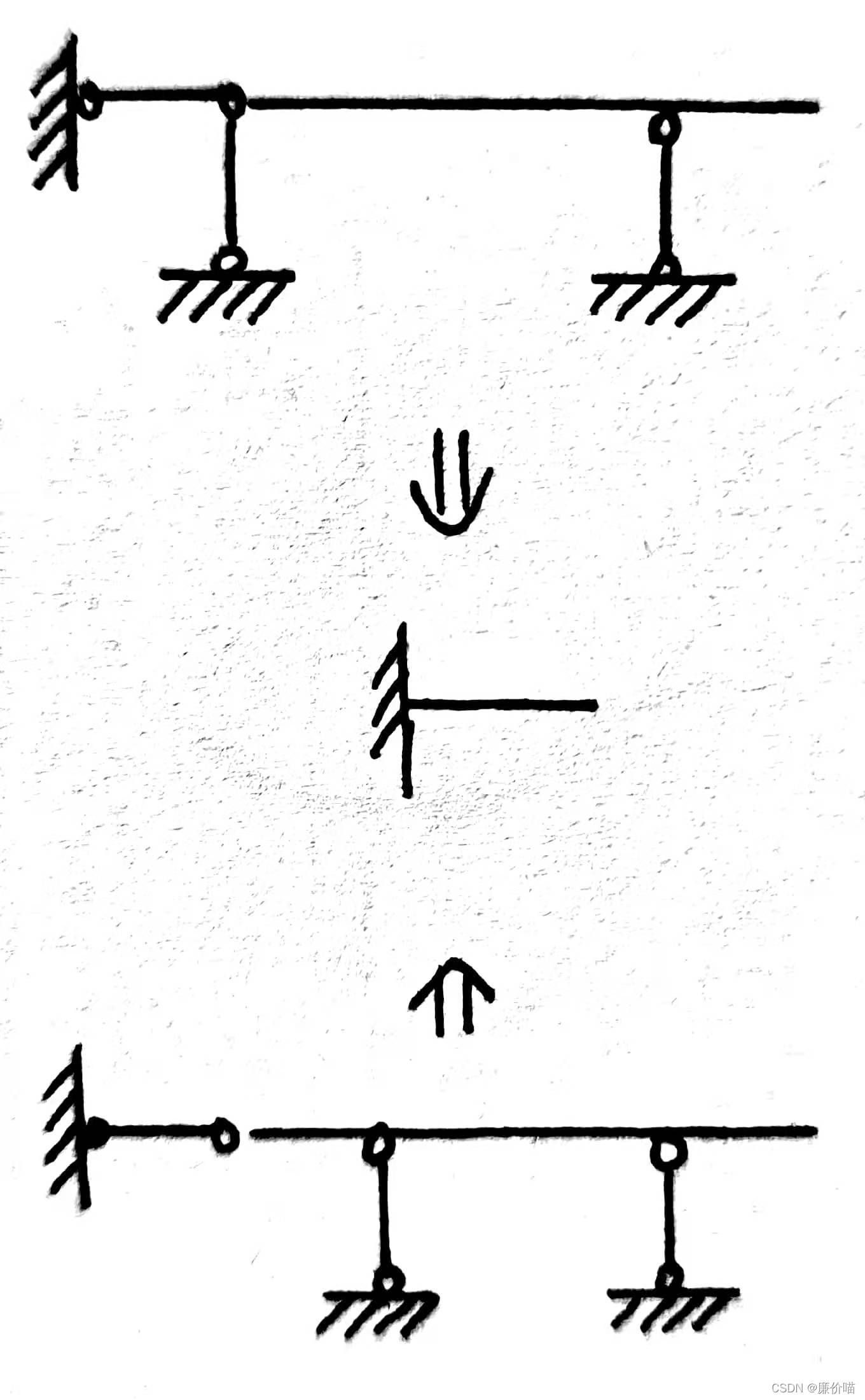

在这里插入图片描述

3.考虑拓扑

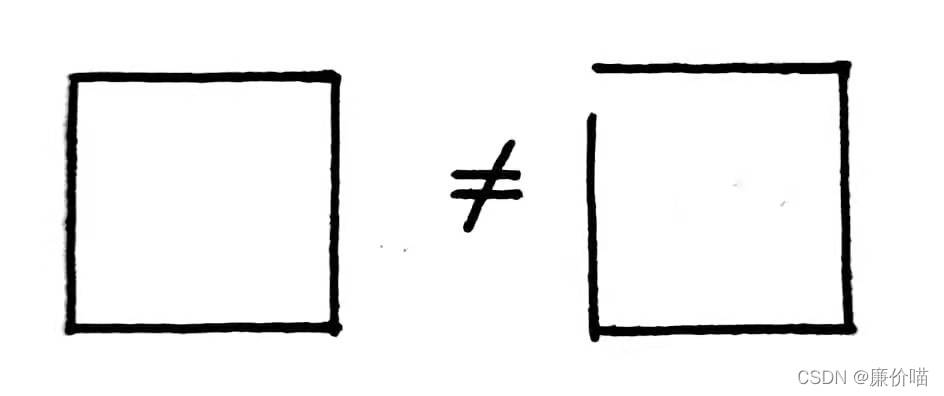

在这里插入图片描述

如上图，左边的正方形算做有三个多余约束（多了一个刚接）
本质上是因为左边的正方形是一个环，一个刚体环可以由两个首尾刚接的刚体拆成，而两个刚体之间只需要一个刚接就可以构成几何
