前言
接收机中,人们总希望同时获得高灵敏度和大动态范围,遗憾的是,在接收机中增益越高(灵敏度越高)则三阶截点越低(动态范围越小),结果是:高灵敏度就意味着小动态范围,本文主要从原理上分析这一特性。
一、1dB压缩点
1分贝压缩输出功率(P1dB):放大器有一个线性动态范围,在这个范围内,放大器的输出功率随输入功率线性增加。放大器工作在线性范围内
Pout = Gain_linear * Pin
因为线性,所以Gain_linear是常数。随着输入功率的继续增加,放大器进入非线性区,其输出功率不再随输入功率的增加而线性增加,也就是说,其输出功率低于小信号增益所预计的值。放大器工作在非线性范围
Pout < Gain_linear * Pin
Pout = Gain_nonlinear * Pin
线性增益大于非线性增益,通常把增益下降到比线性增益低1dB时的输出功率值定义为输出功率的1dB压缩点,用P1dB表示。
定义:P1dB是当Gain_nonlinear= Gain_linear - 1dB时的放大器输入功率。
典型情况下,当功率超过P1dB时,增益将迅速下降并达到一个最大的或完全饱和的输出功率,其值比P1dB大3-4dB。放大器工作在线性区,不会产生相应谐波分量,一旦进入非线性区域,则由于非线性作用产生谐波分量,这里的三阶交调也由此产生。
二、三阶交调
A-现象描述

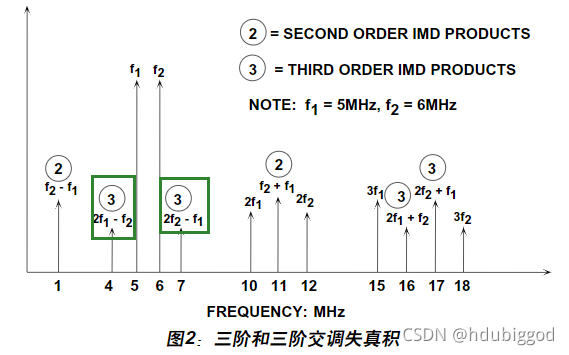

图中(3)即为三阶交调,之所以单独考虑三阶交调,是因为三阶交调距离真实信号非常近,难以通过滤波的方式去除,因此对信号的影响最大。

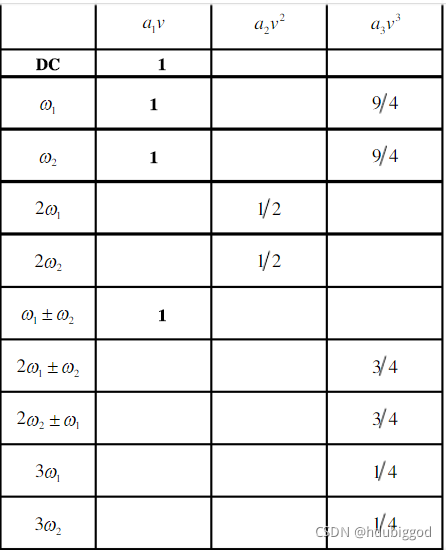

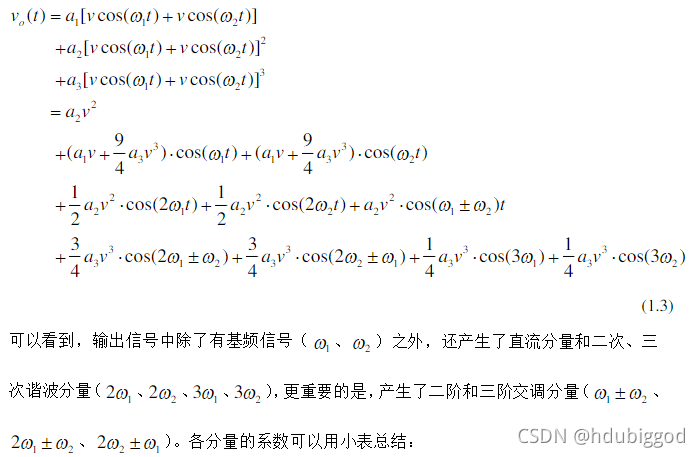

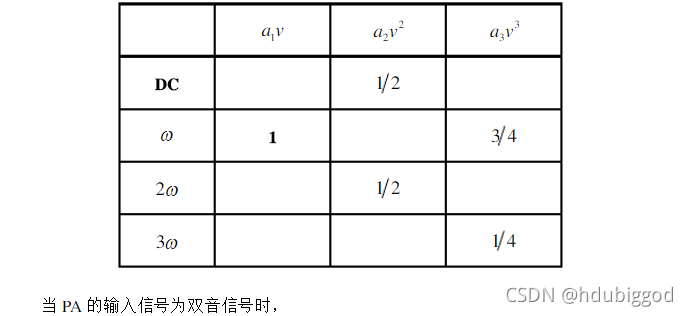

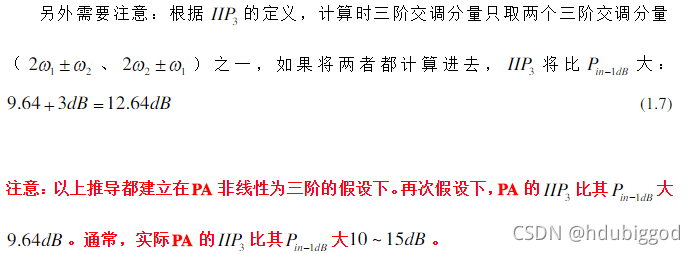

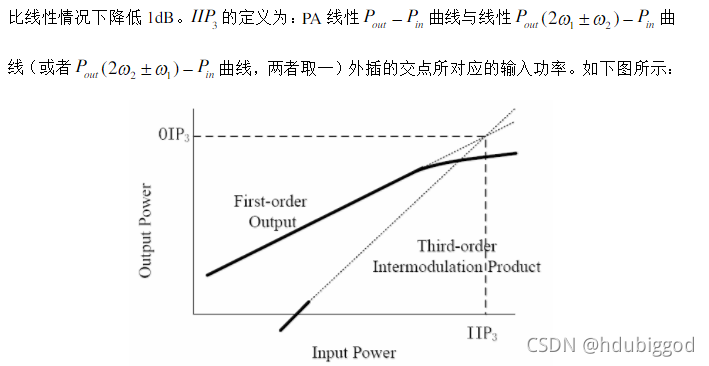

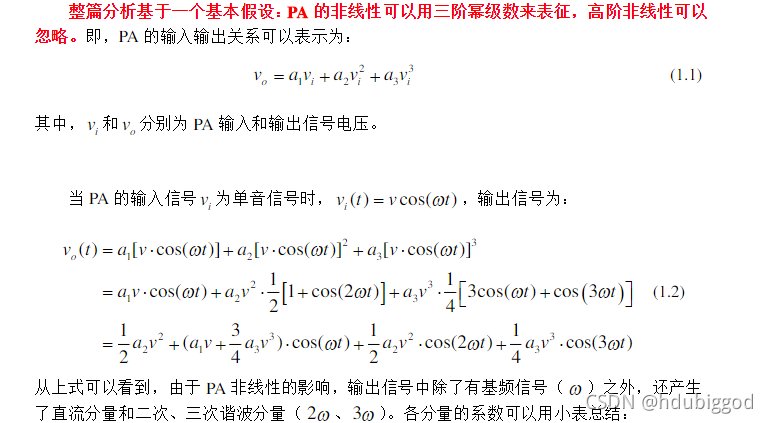

B-理论推导
