QGIS|构建选址模型-以机场选址为例

选址模型是GIS经典的空间分析模型，也是GIS最擅长解决的问题之一。选址在生产生活有着广泛的应用，如餐饮企业（麦当劳/肯德基）选址、超市、医院、物流仓储、甚至核电站选址等。选址的好坏直接影响到服务方式、服务质量、服务效率、服务成本等，从而影响到利润和市场竞争力。



本文以飞机场停机坪选址为例，模拟实际生活中的决策约束条件，使用QGIS模型构建器建立选址模型，详细演示分析和建模过程，得到选址结果。（文末附有示范数据下载地址）



 01 模型需求分析



本文的需求背景简要描述如下：



航空公司想在Nueces县现有的机场中查找一个合适的位置，为自己公司的直升飞机修建停机坪，要求如下：



• 不能修建在建成区内，以免影响市民的日常生活。

• 为了方便飞行员通勤，最好在城市5公里范围内。

• 距离县级道路不超过2公里。

• 距离水域不超过800米。



现有的数据为：



• 县级行政区划面图层，县名为COUNTY字段。

• 水系图层。

• 道路图层，道路等级存储在RTTPY字段中，取值为”C“表示县级道路。

• 城市建成区面图层。

• 飞机场点图层。



分析需求，转化为GIS语言，则选址模型变为步骤：



1. 从行政区划图层中按属性提取出Nueces县要素。

2. 按Nueces县的位置提取位于该县的机场。

3. 从城市建成区面图层按属性提取出城市Corpus Christi面要素，对该要素做5000米的缓冲区，然后使用缓冲区将建成区擦除。

4. 从道路图层按属性提取县级道路，然后对提取结果做2000米缓冲区。

5. 对水系图层做800米缓冲区。

6. 将城市建成区处理结果、道路缓冲区和水系缓冲区做叠加分析，得到的面多边形即为满足需求的区域。

7. 使用满足需求的区域裁剪机场图层，即可得到适宜修建停机坪的机场。



下面使用QGIS模型构建器将上述步骤构建为模型。



 02 打开数据

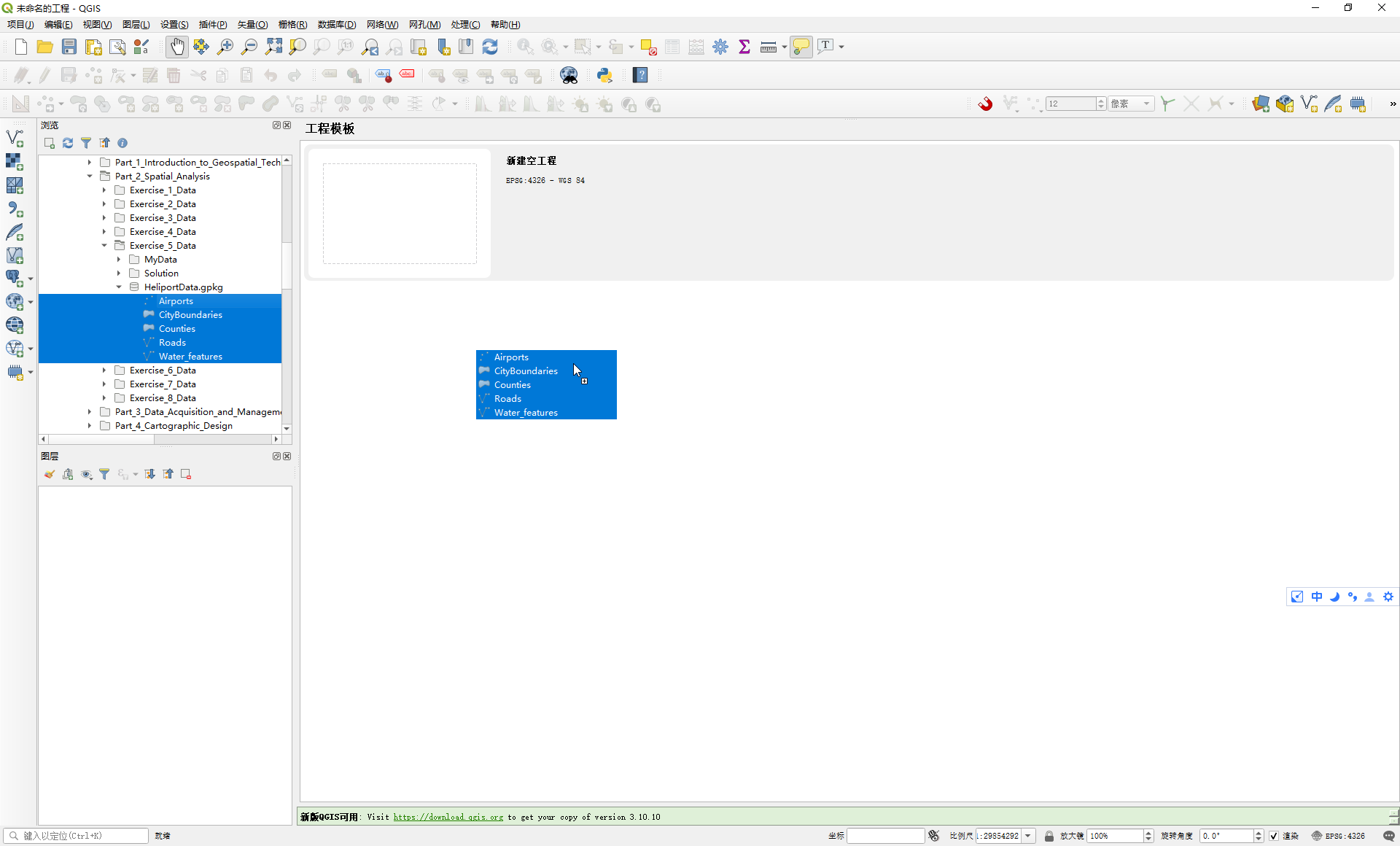

在【浏览】面板中定位到示范数据，拖拽到地图窗口中。

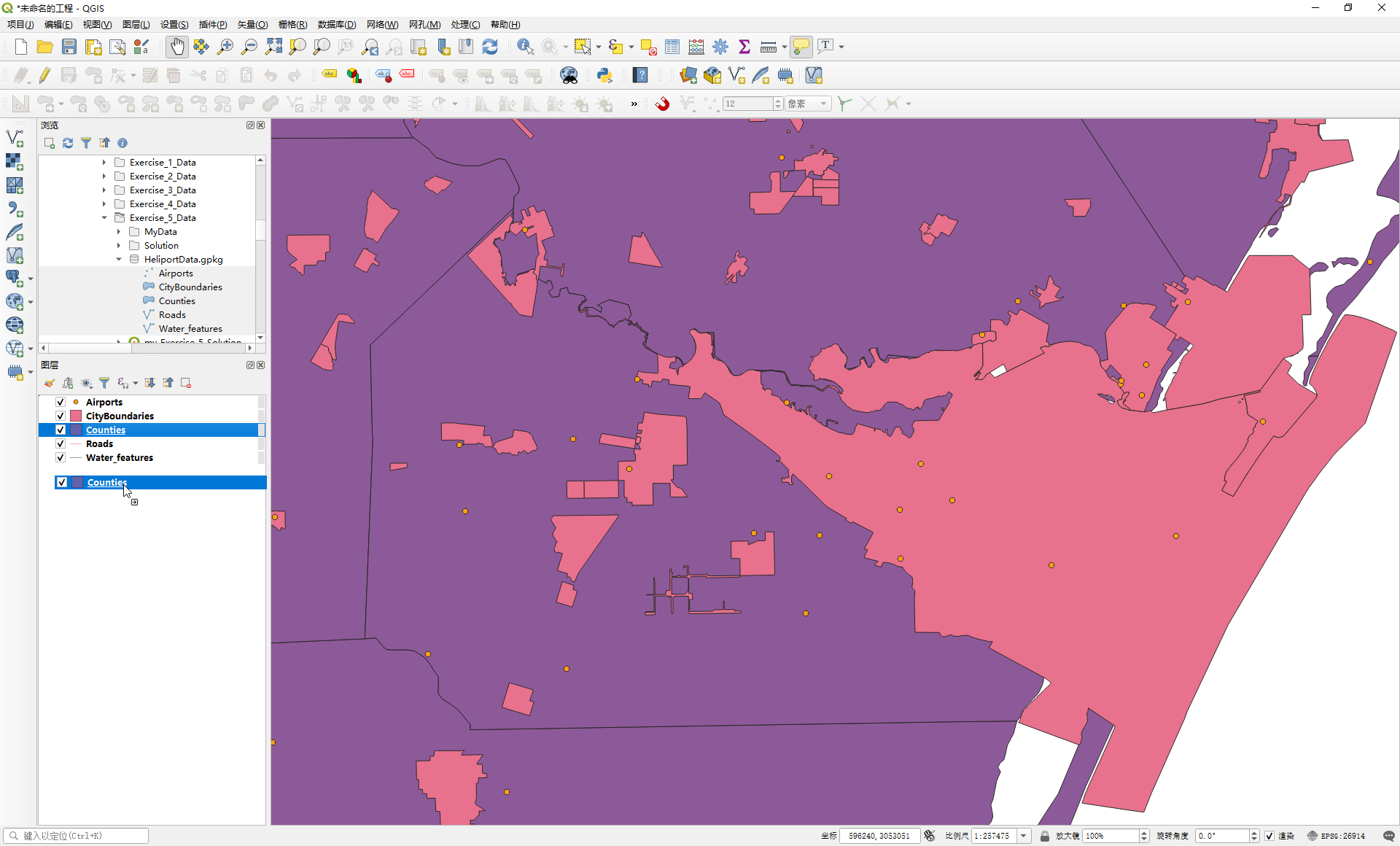

在【图层】面板调整图层顺序，从下到上依次为：Counties、CityBoundaries、Water_features、Roads、Airports。





 03 模型构建器界面介绍

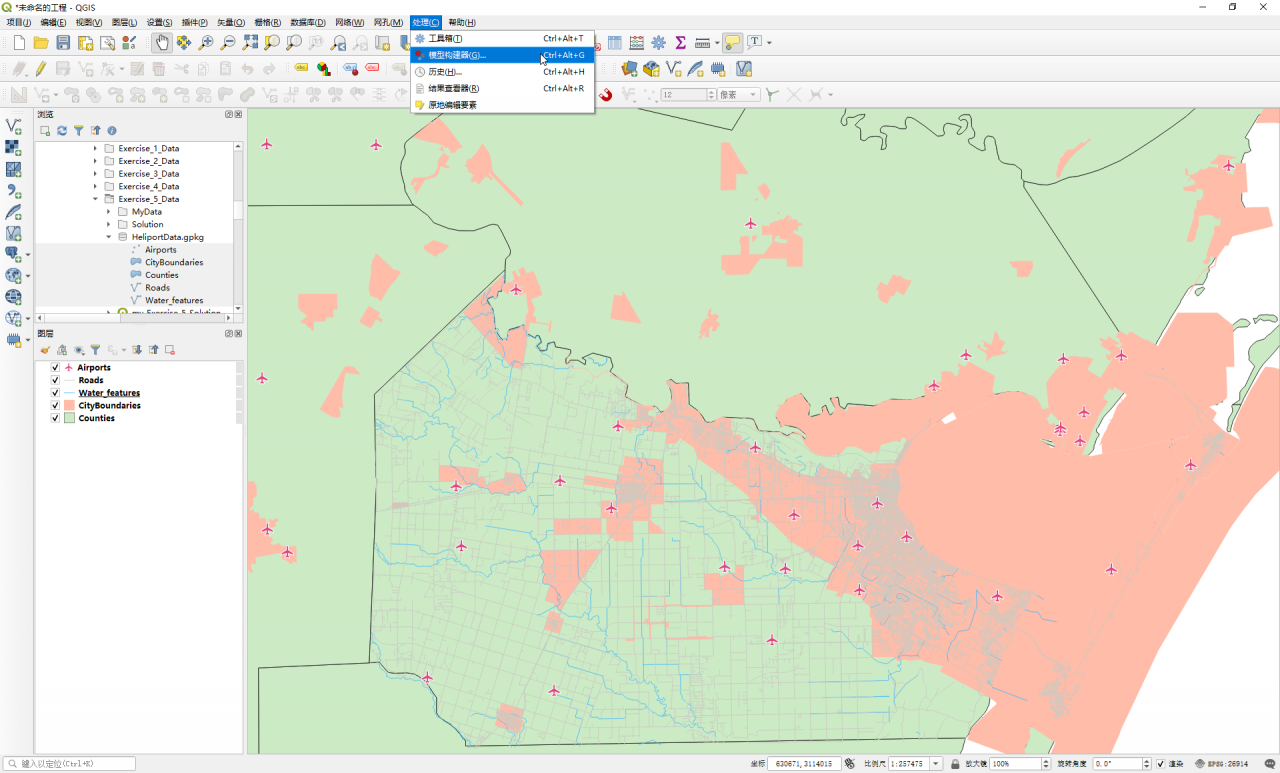

点击菜单【处理】->【模型构建器…】，打开【处理模型】窗口。

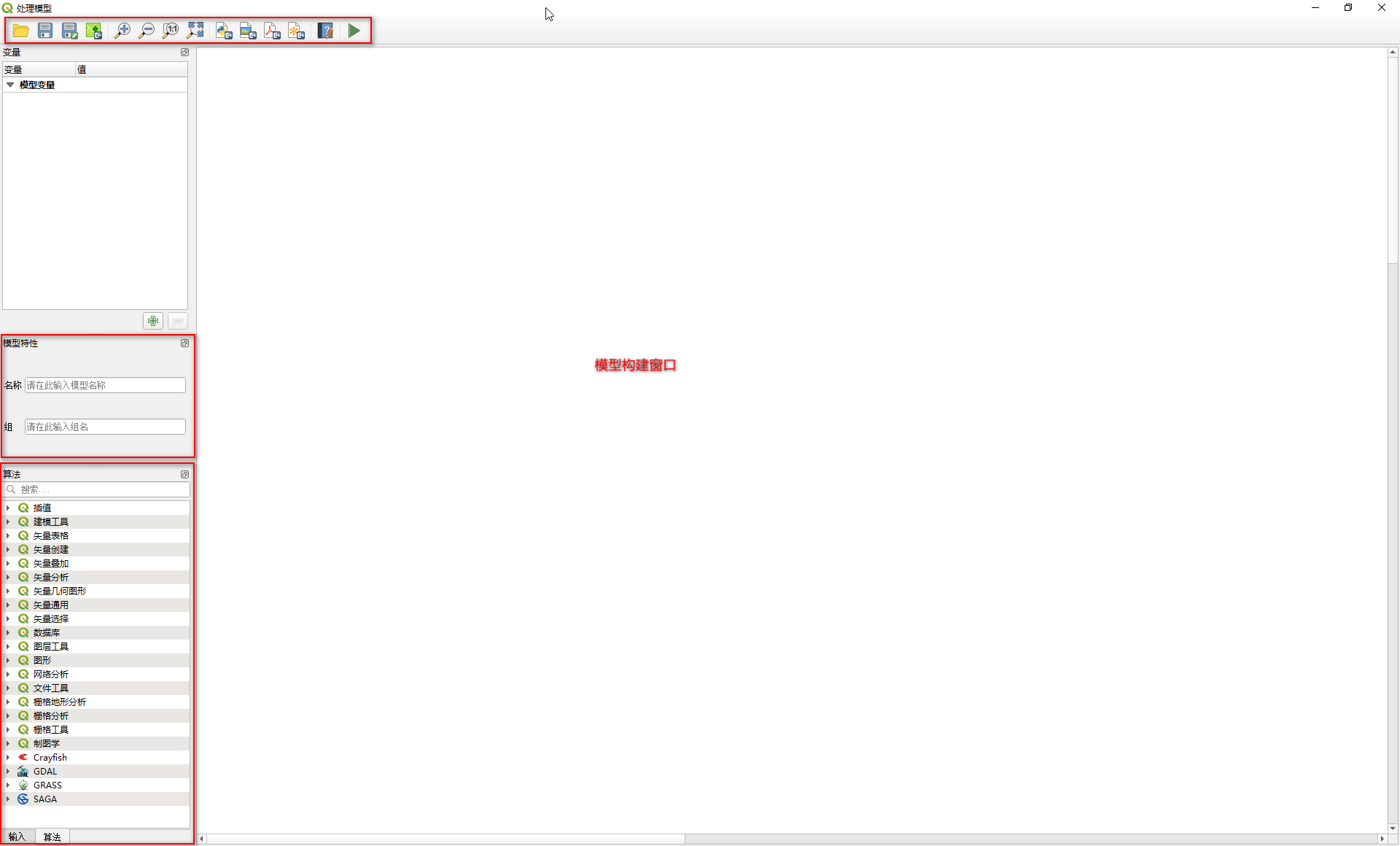

【处理模型】窗口由上方的工具栏、左侧的操作面板和右边的模型构建主窗口组成。



工具栏提供打开模型、保存模型、浏览模型和运行模型等功能。



左上方为模型变量定义区域，可以把需要重复使用的字符串或者数值定义为变量，使用变量可以提高工作效率。



中间为模型特性，用于设置模型的名称和所属分组。名称和分组决定了模型在【处理工具箱】面板中所处的位置，方便查找和调用。



左下方是模型构建元素面板，分为【输入】和【算法】两个标签页。



要新建一个模型，只需设置模型的名称和所在的分组，点击工具栏的【保存】按钮设置存储路径即可。例如本文新建的模型名称为“停机坪选址模型”，显示在【处理工具箱】的【我的模型】节点下。





 04 提取县级区划



建模第一步：从全部行政区划中按属性提取出Nueces县要素。



将左侧的操作面板切换到【输入】标签页，可以看到QGIS的模型提供矢量字段、地图图层、坐标参照系（CRS）、字段映射器、字符串、布尔型等输入参数类型。我们需要为县图层定义一个输入参数，所以找
